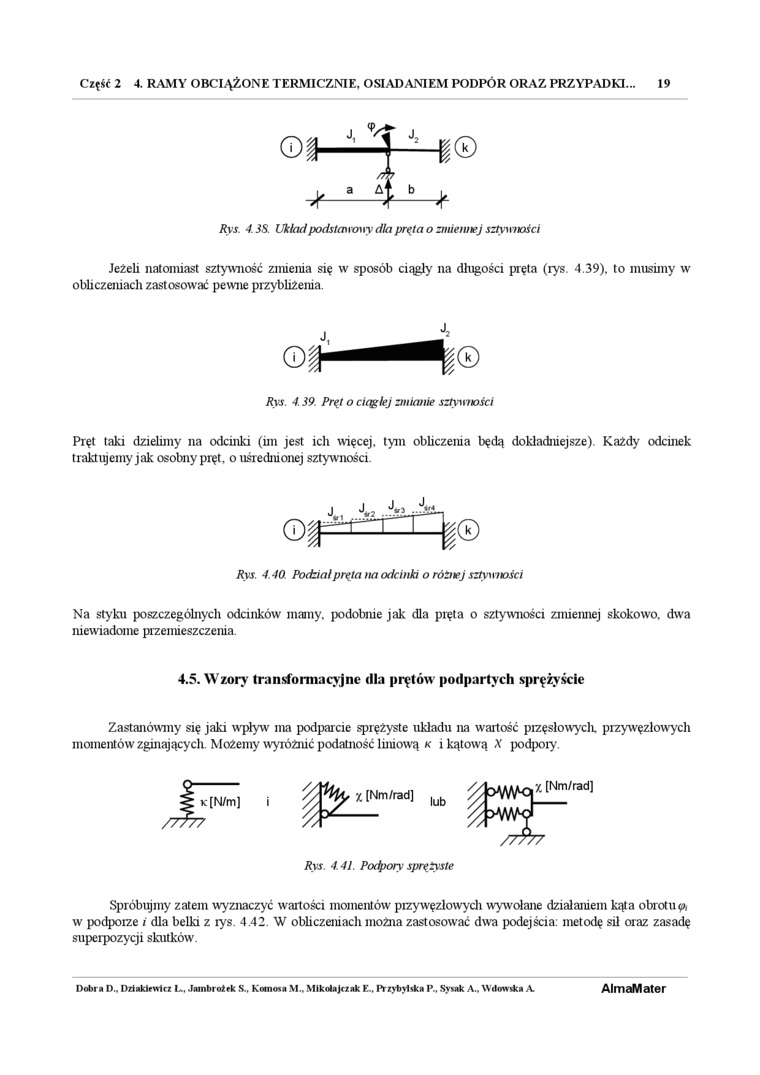

Część 2 4. RAMY OBCIĄŻONE TERMICZNIE. OSIADANIEM PODPÓR ORAZ PRZYPADKI... 19

Rys 4.3S. Układ podstawowy dla pręta o zmiennej sztywności


Jeżeli natomiast sztywność zmienia się w sposób ciągły na długości pręta (rys. 4.39). to musimy w obliczeniach zastosować pewne przybliżenia.

Rys. 4.39. Pręt o ciągłej zmianie sztywności


Pręt taki dzielimy na odcinki (im jest ich więcej, tym obliczenia będą dokładniejsze). Każdy odcinek traktujemy jak osobny pięt. o uśrednionej sztywności.

Rys. 4.40 Podział pręta na odcinki o różnej sztywności


Na styku poszczególnych odcinków mamy. podobnie jak dla pręta o sztywności zmieimej skokowo, dwa mewiadome przemieszczenia.

4.5. Wzory transformacyjne dla prętów podpartych sprężyście

Zastanówmy się jaki wpływ ma podpalcie sprężyste układu na wartość pizęsłowycli. przywęzlowych momentów zginających. Możemy wyróżnić podatność liniową k i kątową X podpory.

Rys. 4.41. Podpory sprężyste


Spróbujmy zatem wyznaczyć wartości momentów pizywęzłowych wywołane działaniem kąta obrotu</>, w podpoize i dla belki z lys. 4.42. W obliczeniach można zastosować dwa podejścia: metodę sił oraz zasadę superpozycji skutków.
