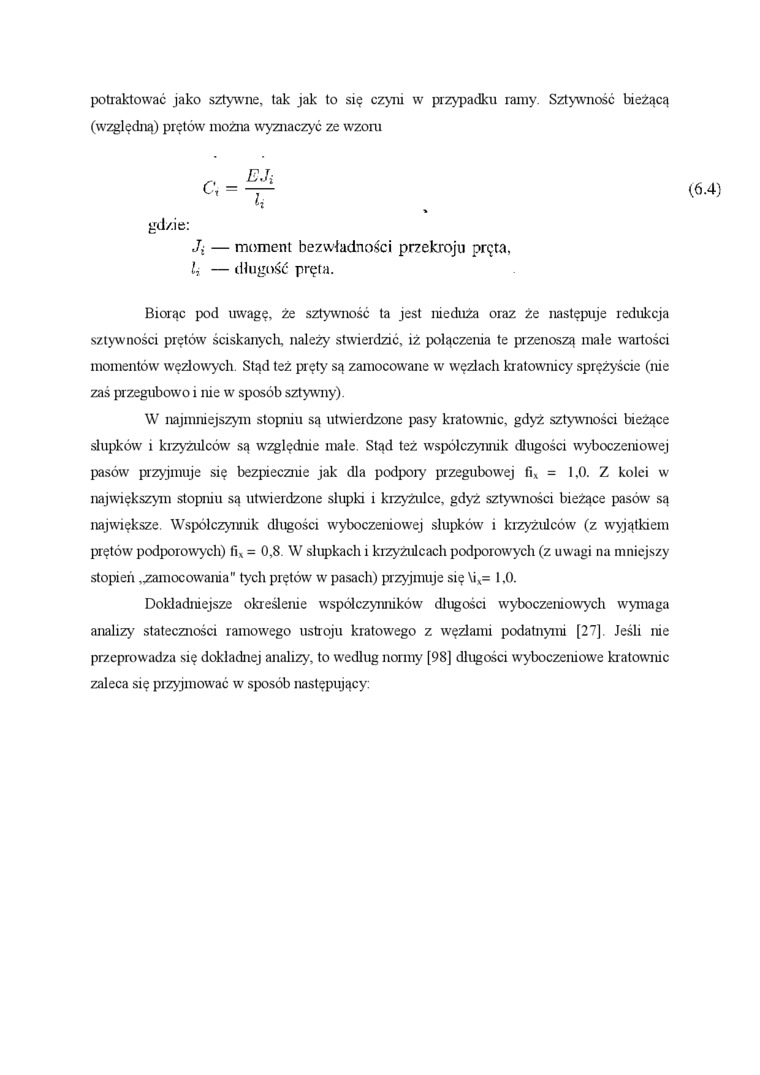

potraktować jako sztywne, tak jak to się czyni w przypadku ramy. Sztywność bieżącą (względną) prętów można wyznaczyć ze wzom


(6.4)


gdzie:


Ji — moment bezwładności przekroju pręta, l, — długość pręta.

Biorąc pod uwagę, że sztywność ta jest nieduża oraz że następuje redukcja sztywności prętów' ściskanych, należy stwierdzić, iż połączenia te przenoszą małe wartości momentów węzłowych Stąd też pręty są zamocowane w węzłach kratownicy sprężyście (nie zaś przegubowo i nie w sposób sztywny).

W najmniejszym stopniu są utwierdzone pasy kratownic, gdyż sztywności bieżące słupków i krzyżulców są względnie małe. Stąd też współczynnik długości wyboczeniowej pasów przyjmuje się bezpiecznie jak dla podpory przegubowej fi, = 1.0. Z kolei w największym stopniu są utwierdzone słupki i krzyżulce, gdyż sztywności bieżące pasów są największe. Współczynnik długości w'yboczeniow'ej słupków i krzyżulców (z wyjątkiem prętów podporowych) fi, = 0,8. W słupkach i krzyżulcach podporowych (z uwagi na mniejszy stopień „zamocowania" tych prętów w pasach) przyjmuje się \i,= 1.0.

Dokładniejsze określenie współczynników długości wyboczeniowych wymaga analizy stateczności ramowego ustroju kratowego z węzłami podatnymi [27], Jeśli nie przeprowadza się dokładnej analizy, to według normy [98] długości wyboczeniowe kratownic zaleca się przyjmować w sposób następujący:
