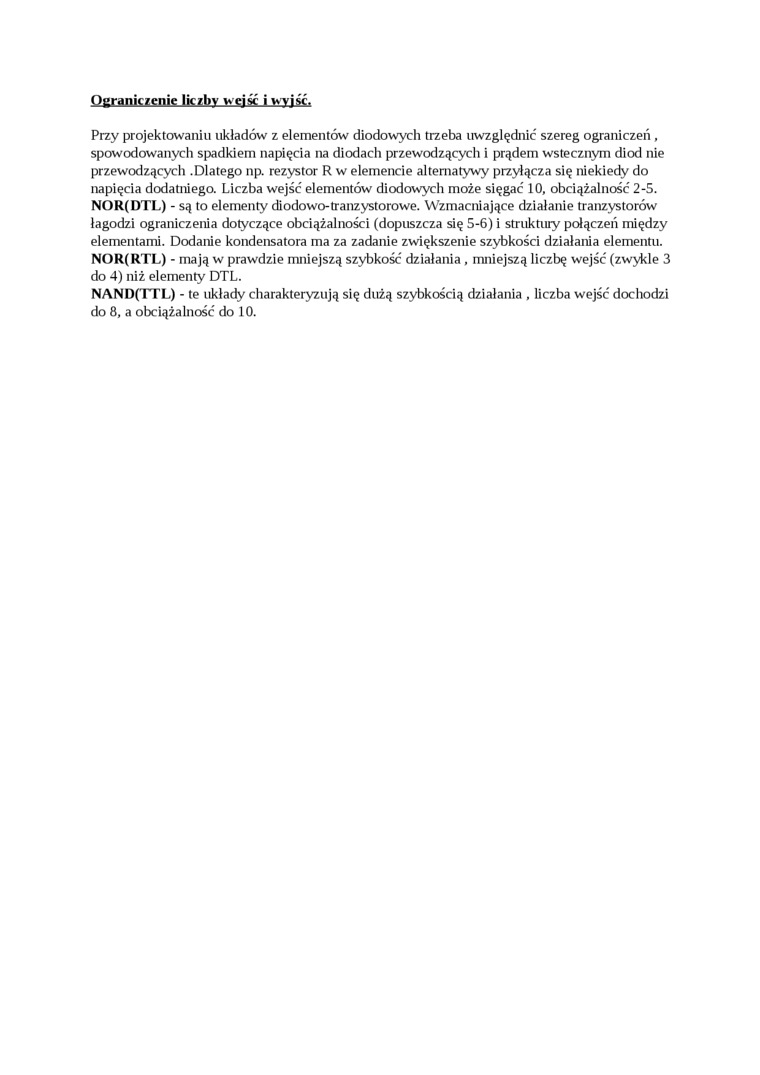

Ograniczenie liczby wejść i wyjść.

Przy projektowaniu układów z elementów diodowych trzeba uwzględnić szereg ograniczeń , spowodowanych spadkiem napięcia na diodach przewodzących i prądem wstecznym diod nie przewodzących .Dlatego np. rezystor R w elemencie alternatywy przyłącza się niekiedy do napięcia dodatniego. Liczba wejść elementów diodowych może sięgać 10, obciążalność 2-5. NOR(DTL) - są to elementy diodowo-tranzystorowe. Wzmacniające działanie tranzystorów łagodzi ograniczenia dotyczące obciążalności (dopuszcza się 5-6) i struktury połączeń między elementami. Dodanie kondensatora ma za zadanie zwiększenie szybkości działania elementu. NOR(RTL) - mają w prawdzie mniejszą szybkość działania , mniejszą liczbę wejść (zwykle 3 do 4) niż elementy DTL.

NAND(TTL) - te układy charakteryzują się dużą szybkością działania , liczba wejść dochodzi do 8, a obciążalność do 10.
