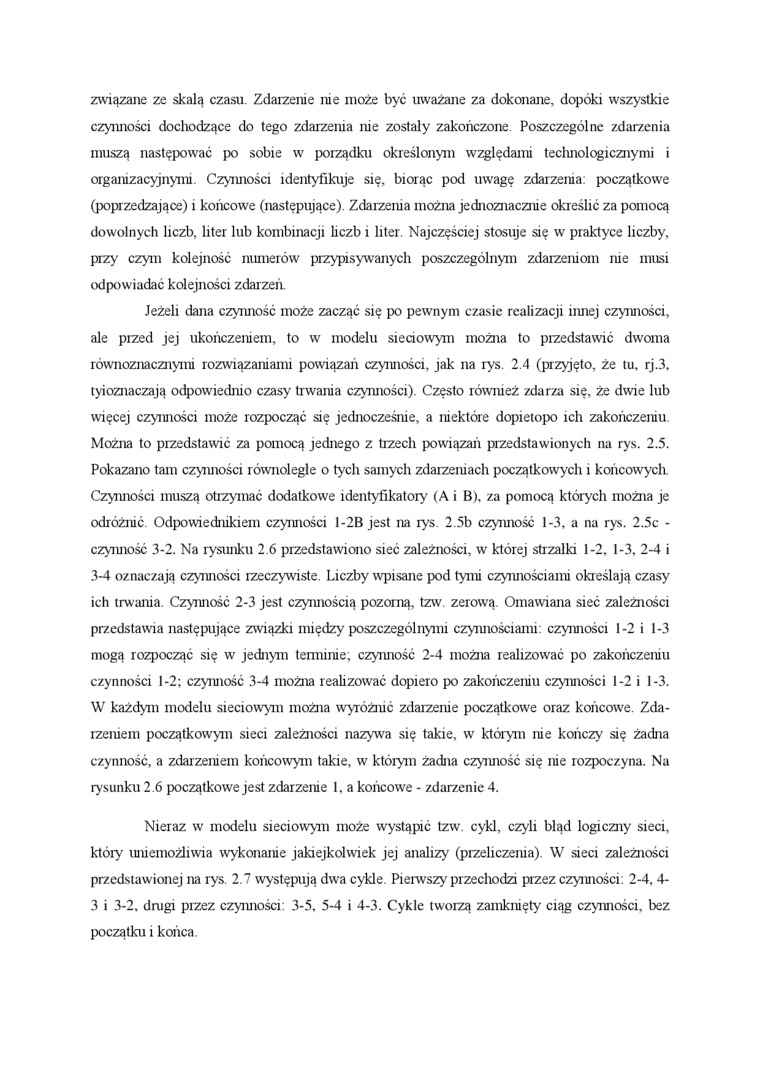

związane ze skalą czasu. Zdarzenie nie może być uważane za dokonane, dopóki wszystkie czyiuiości dochodzące do tego zdarzenia nie zostały zakończone. Poszczególne zdarzenia muszą następować po sobie w porządku określonym względami technologicznymi i organizacyjnymi. Czyiuiości identyfikuje się, biorąc pod uwagę zdarzenia: początkowe (poprzedzające) i końcowe (następujące). Zdarzenia można jednoznacznie określić za pomocą dowolnych liczb, liter lub kombinacji liczb i liter. Najczęściej stosuje się w praktyce liczby, przy czym kolejność numerów przypisywanych poszczególnym zdarzeniom nie musi odpowiadać kolejności zdarzeń.

Jeżeli dana czynność może zacząć się po pewnym czasie realizacji innej czyiuiości, ale przed jej ukończeniem, to w modelu sieciowym można to przedstawić dwoma równoznacznymi rozwiązaniami powiązań czyiuiości, jak na rys. 2.4 (przyjęto, że tu, rj.3, lyioznaczają odpowiednio czasy trwania czynności). Często również zdarza się, że dwie lub więcej czyiuiości może rozpocząć się jednocześnie, a niektóre dopietopo ich zakończeniu. Można to przedstawić za pomocą jednego z trzech powiązali przedstawionych na rys. 2.5. Pokazano tam czyiuiości równolegle o tych samych zdarzeniach początkowych i końcowych. Czyiuiości muszą otrzymać dodatkowe identyfikatory (A i B). za pomocą których można je odróżnić. Odpowiednikiem czyiuiości 1-2B jest na rys. 2.5b czynność 1-3, a na rys. 2.5c -czyiuiość 3-2. Na rysunku 2.6 przedstawiono sieć zależności, w której strzałki 1-2, 1-3, 2-4 i 3-4 oznaczają czyiuiości rzeczywiste. Liczby wpisane pod tymi czynnościami określają czasy ich trwania. Czyiuiość 2-3 jest czyiuiością pozorną, tzw. zerow^rą. Omawiana sieć zależności przedstawia następujące związki między poszczególnymi czynnościami: czyiuiości 1-2 i 1-3 mogą rozpocząć się w jednym terminie; czyiuiość 2-4 można realizować po zakończeniu czynności 1-2; czyiuiość 3-4 można realizować dopiero po zakończeniu czyiuiości 1-2 i 1-3. W każdym modelu sieciowym można wyróżnić zdarzenie początkowe oraz końcowe. Zdarzeniem początkowym sieci zależności nazywa się takie, w którym nie kończy się żadna czynność, a zdarzeniem końcowym takie, w którym żadna czyiuiość się nie rozpoczyna. Na rysunku 2 .6 początkowe jest zdarzenie 1, a końcowe - zdarzenie 4.

Nieraz w modelu sieciowym może wystąpić tzw. cykl, czyli błąd logiczny sieci, który uniemożliwia w^konaiue jakiejkolwiek jej analizy (przeliczenia). W sieci zależności przedstawionej na rys. 2.7 występują dwa cykle. Pierwszy przechodzi przez czyiuiości: 2-4, 4-3 i 3-2, drugi przez czyiuiości: 3-5, 5-4 i 4-3. Cykle tworzą zamknięty ciąg czyiuiości, bez początku i końca.
