J-232 ELEKTRONICZNA KLEPSYDRA

Urządzenie

to

przeznaczone

jest

do

odmierzania

zaprogramowanych odcinków czasu z przedziału 1-10 minut.

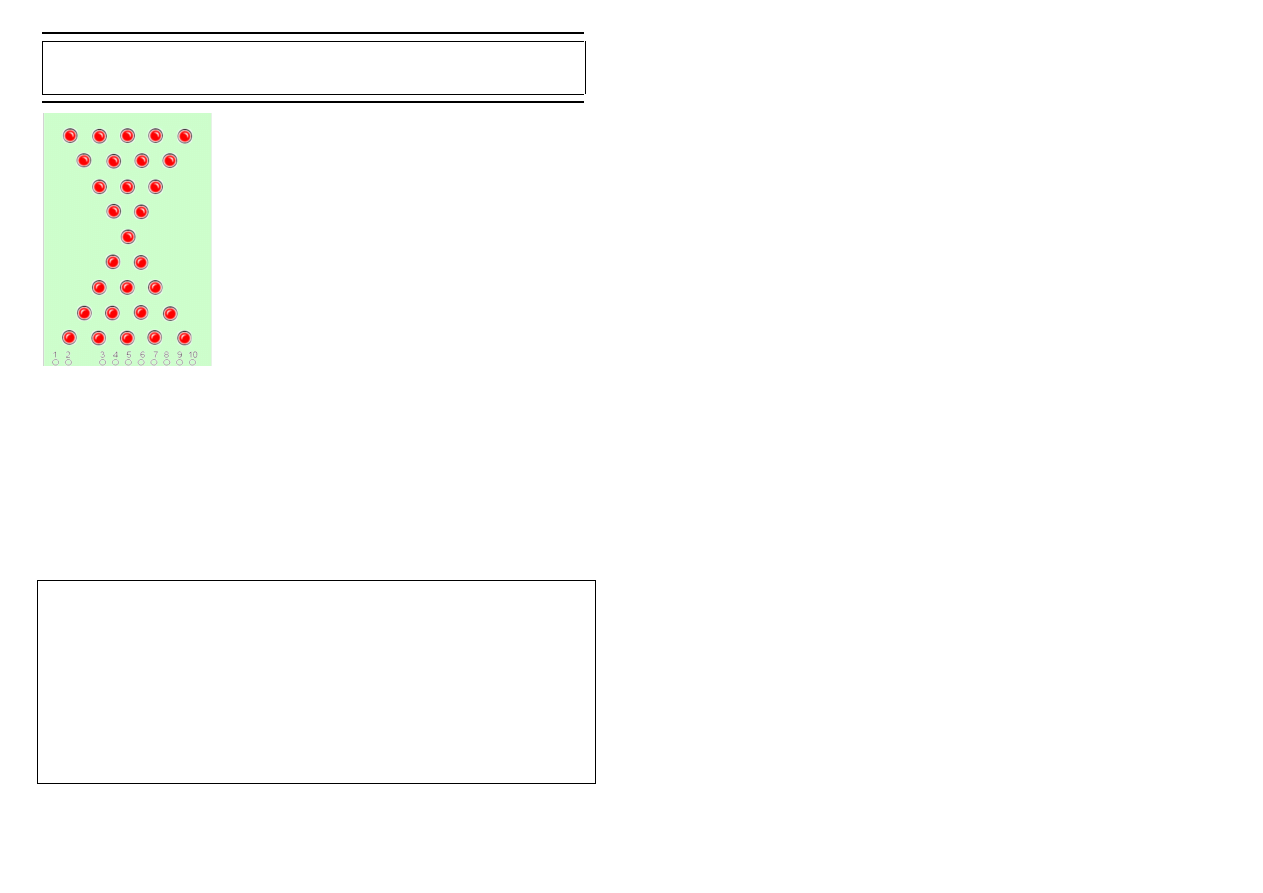

Dodatkową atrakcją jest zobrazowanie upływającego czasu na
wyświetlaczu złożonym z 29 diod LED. Diody ułożone są w
kształcie klepsydry. Do ustawienia czasu służy poczwórny
przełącznik. Jego styki oznaczone są jako 1,2,3,4. Przesunięcie
styku oznaczonego 1 na pozycję „ON” ustawia czas odliczania na
1 minutę. Chcąc ustawić np. 5 minut załączamy styki 1 i 4.
Naciśnięcie przycisku S1 (START) załącza odliczanie czasu.
Zakończenie odliczania sygnalizowane jest krótkim sygnałem
dźwiękowym. Cały układ zmontowany jest na dwóch płytkach
drukowanych. W pierwszej kolejności montujemy płytkę z
diodami LED. Na płytce punkty, w których należy wlutować
anody diod mają kształt kwadratowy. Ponieważ zdarza się, że
dłuższa nóżka diody nie zawsze jest anodą, zalecamy przed
montażem podłączyć diody do 5V przez rezystor 470

Ω

. Montaż

drugiej płytki rozpoczynamy tradycyjnie od wlutowania elementów najniższych: rezystorów,
tranzystorów, kondensatorów. Pod mikroprocesor należy wlutować podstawkę. Zwracamy uwagę na
prawidłowe wlutowanie elementów półprzewodnikowych, oraz buzzera (jego polaryzacja oznaczona
jest na naklejce, którą należy po podłączeniu usunąć). Przełącznik programujący czas odliczania
należy wlutować w taki sposób, aby ustawienie dowolnego suwaka w pozycji „ON” zwierało
odpowiednią nóżkę procesora do masy. Po sprawdzeniu poprawności montażu łączymy obie płytki
przy pomocy obciętych końcówek od rezystorów.
Prawidłowo zmontowany układ nie wymaga żadnych regulacji. Po podłączeniu zasilania (wymagany
jest zasilacz 12V-300mA), powinny zapalić się wszystkie diody w dowolnej połówce klepsydry.
Ustawiamy czas odliczania np.1 minutę i naciskamy przycisk S1. Zgasną wszystkie diody w dolnej
połówce klepsydry, a zapalą się wszystkie w górnej połówce. W miarę upływu czasu, poszczególne
rzędy diod będą przesuwały się w dół imitując przesypywanie się piasku w prawdziwej klepsydrze.

WYKAZ ELEMENTÓW ZESTAWU:

US1 ......................................... AT89C2051
US2 ......................................... 78L05
T1-T9 ...................................... BC547 itp.
D1-D29 ................................... LED 5mm
Q1 ........................................... 3,58MHz
C1 ........................................... 220

µ

F

C2,C4 ..................................... 100nF
C5 ........................................... 100

µ

F

C3 ............................................ 1

µ

F/MKT

C6,C7 ...................................... 30pF
S1 ............................ przycisk impulsowy

R1-R9 ............................................. 10k

Ω

R10,R18 .......................................... 680

Ω

R11,R17 ......................................... 1,2k

Ω

R12,R16 ........................................ 1,5k

Ω

R13,R15 ........................................ 1,8k

Ω

R14 ................................................ 2,2k

Ω

BUZZER Z GENERATOREM
PRZEŁĄCZNIK DIP4
PODSTAWKA DIP20
PŁYTKA DRUKOWANA

D1...D29

R18

680
R17

1,2k
R16

1,5k
R15

1,8k
R14

2,2k
R13

1,8k
R12

1,5k
R11

1,2k

R10

680

T2

BC337

T3

BC337

T5

BC337

T4

BC337

T1

BC337

T6

BC337

T7

BC337

T8

BC337

T9

BC337

R1

10k

R2
10k

R3
10k

R4
10k

R5
10k

R6
10k

R7
10k

R8
10k

R9
10k

1
2
3
4

5

6

7

8

SW1

SW-DIP4

Q1

3,58MHz

C6

30pF

C7
30pF

S1

C3

1uF

BZ1

BUZZER

C1

220uF

C5

100uF

C4
100nF

C2

100nF

+12V

GND

+5V

1

4

5

2

3
6
7
8

10

9

11

12

13

14

15

16

17

18

19

20

RST

XTAL2

XTAL1

P0.3

P3.1
P3.2
P3.3
P3.4

GND

P3.5

P3.7

P1.0

P1.1

P1.2

P1.3

P1.4

P1.5

P1.6

P1.7

VCC

US1

AT89C2051

1

10

9

8

7

6

5

4

3

2

2

3

4

5

10

9

8

7

6

1

P3.5

P3.7

P1.0

P1.1

P1.2

P1.3

P1.4

P1.5

P1.6

10

9

8

7

6

5

4

3

2

Vin

1

+5V

3

G

N

D

2

U?A
7805

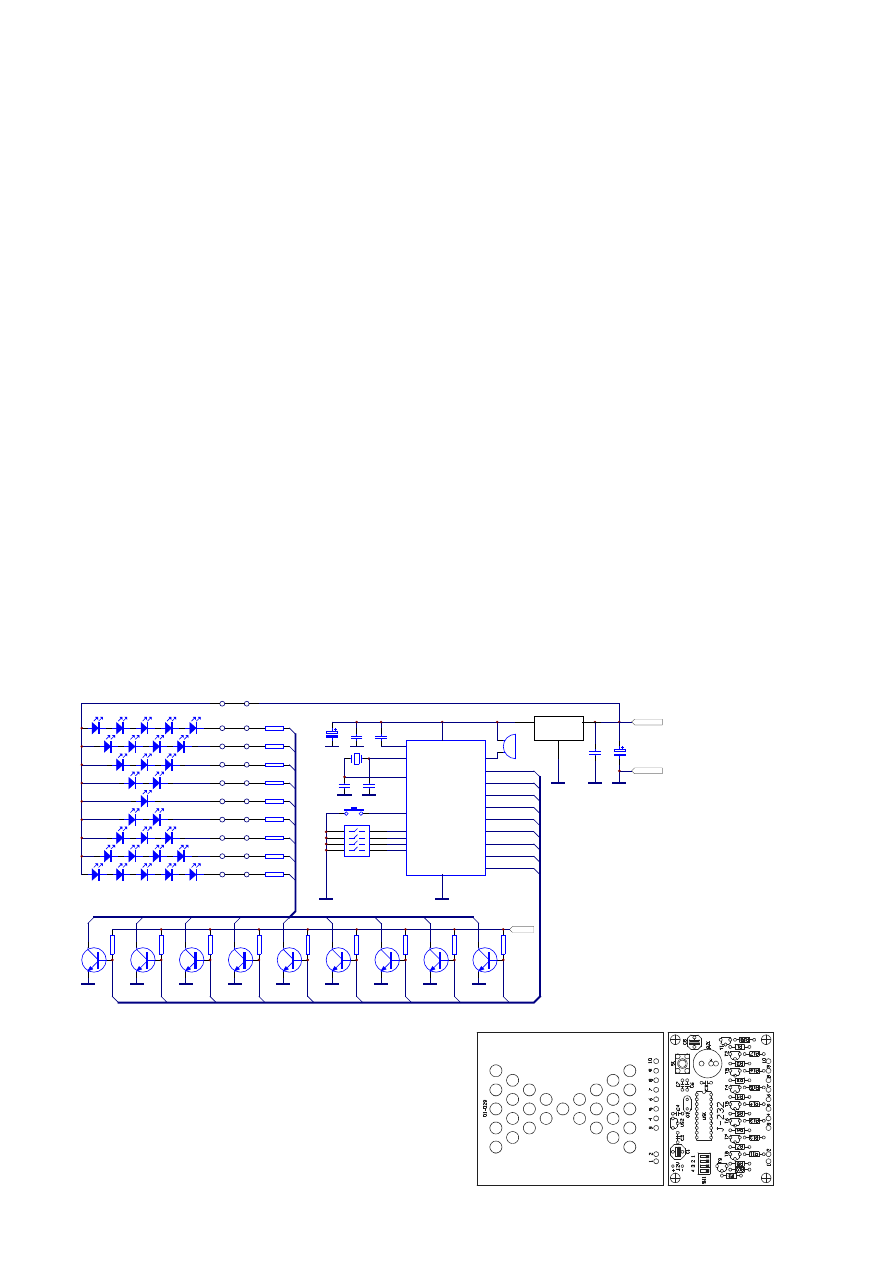

Rys.1. Schemat ideowy.

Rys.2. Schemat montażowy.
