Instrukcja do ćwiczenia laboratoryjnego

Pomiar i określanie parametrów krzywych rozkładu hałasu przestrzennego w

pomieszczeniach

(na podstawie PN EN ISO 14257 - Pomiar i określanie parametrów krzywych rozkładu hałasu
przestrzennego na stanowiskach pracy w celu oceny ich właściwości akustycznych)

Ważną metodą badania pola akustycznego w pomieszczeniach przemysłowych jest analiza
krzywej przestrzennego rozkładu poziomu dźwięku w hali. Zależy ona od częstotliwości i
charakteryzuje własności akustyczne pomieszczenia. W osi źródła hałasu o poziomie mocy
L

N

umieszczonego w pomieszczeniu prowadzony jest przekrój pomiarowy z punktami

pomiarowymi o określonym kroku zwiększania odległości od źródła (najczęściej podwojenie
odległości).
Na podstawie wyników pomiarów wyznacza się krzywą przestrzennego rozkładu poziomu
dźwięku w oktawowych pasmach częstotliwości od 125 Hz do 4000 Hz z zależności:

D

ij

(r

j

) =L

pij

(r

j

) - L

Nj

( 1)

gdzie: L

Nj

- poziom mocy akustycznej w j-tym paśmie oktawowym częstotliwości, dB;

L

pij

- poziom ciśnienia akustycznego w j-tym paśmie częstotliwości i-tym punkcie

pomiarowym, dB.

Krzywa przestrzennego rozkładu dźwięku w pomieszczeniu daje możliwość określenia dwóch
wielkości (rys.1):

- spadku poziomu ciśnienia akustycznego w przestrzeni z podwojeniem odległości DL

2

,

- nadwyżki poziomu ciśnienia akustycznego DL

f

Te dwie wielkości mają zastosowanie w ocenie jakości akustycznej pomieszczenia. Przebieg
krzywej spadku poziomu dźwięku D

j

(r

j

) wykreślonej w funkcji log(r

j

) pozwala na

charakteryzowanie pola akustycznego wokół maszyny (urządzenia). Zdarzają się przypadki,
że wymagana jest znajomość kilku krzywych rozkładu.

Wartość DL

f

wyznacza się ze wzoru

DL

f

= D - D

ref

Gdzie

D – wzór (1)

( ) (

) (

)

gdzie r odległość w m, źródło – punkt pomiaru

r

0

– odległość referencyjna, 1m

Pomiary:

1. Ustawić źródło w pomieszczeniu – wykonać szkic pomieszczenia, położenia źródła,
wskazać środek akustyczny źródła i lokalizację punktów pomiarowych.
2. Pomiary wykonać w odległościach 1 2, 3, 4, 5, 6, 7, 8,9, 10, 12m itd. od źródła z
wykorzystaniem funkcji analizatora miernika SVAN 945 (analiza oktawowa)
3. Wykonać pomiary w różnych pomieszczeniach, w tym w polu swobodnym i pogłosowym
4. Przygotować sprawozdanie

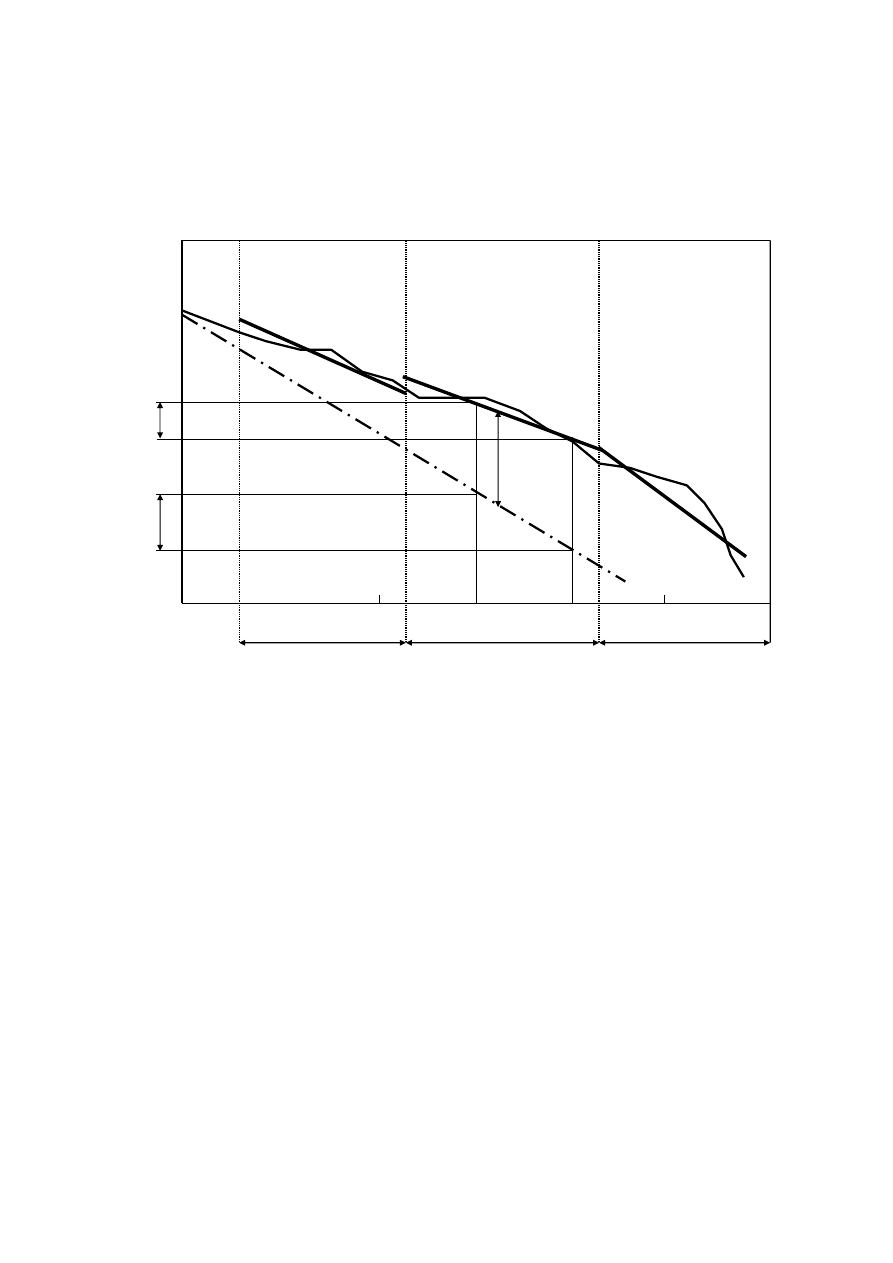

Rys. 1. Krzywa przestrzennego rozkładu dźwięku w pomieszczeniu

W sprawozdaniu należy zamieścić:
1. Opis:

 źródła dźwięku

 toru pomiarowego

 pomieszczeń, w których wykonywane były pomiary
 dla każdej ścieżki pomiarowej szkic położenia źródła i punktów pomiarowych z

numeracją

2. Wykreślić krzywe przestrzennego rozkładu dźwięku w pasmach oktawowych
częstotliwości od 125 Hz do 4000 Hz

3. Wykreślić krzywe odpowiadające spadkowi poziomu dźwięku w polu swobodnym (moc
akustyczna źródła wyznaczona w poprzednim laboratorium)

4.Wyznaczyć wartości DL

f

dla poszczególnych krzywych spadku w pasmach oktawowych

częstotliwości

5. Sformułować wnioski

Pole bliskie

Pole pośrednie

odległość od źródła, m

Pole dalekie

d/2

d

2d

Po

zi

om

c

iśn

ie

ni

a

ak

ust

yc

zn

eg

o,

L

p

dB

6

dB

DL

2

DL

f
