Prostokąt

AutoCAD pozwala na szybkie rysowanie figur o czterech bokach – prostokątów. Do tego celu służy funkcja
Prostokąt. Funkcję tą można wywołać:

•

wybierając ikonę

z paska narzędziowego

•

wpisując nazwę funkcji w wierszu poleceń – prostokąt

•

wybierając pozycję Prostokąt z menu rozwijanego Rysuj

Polecenie:

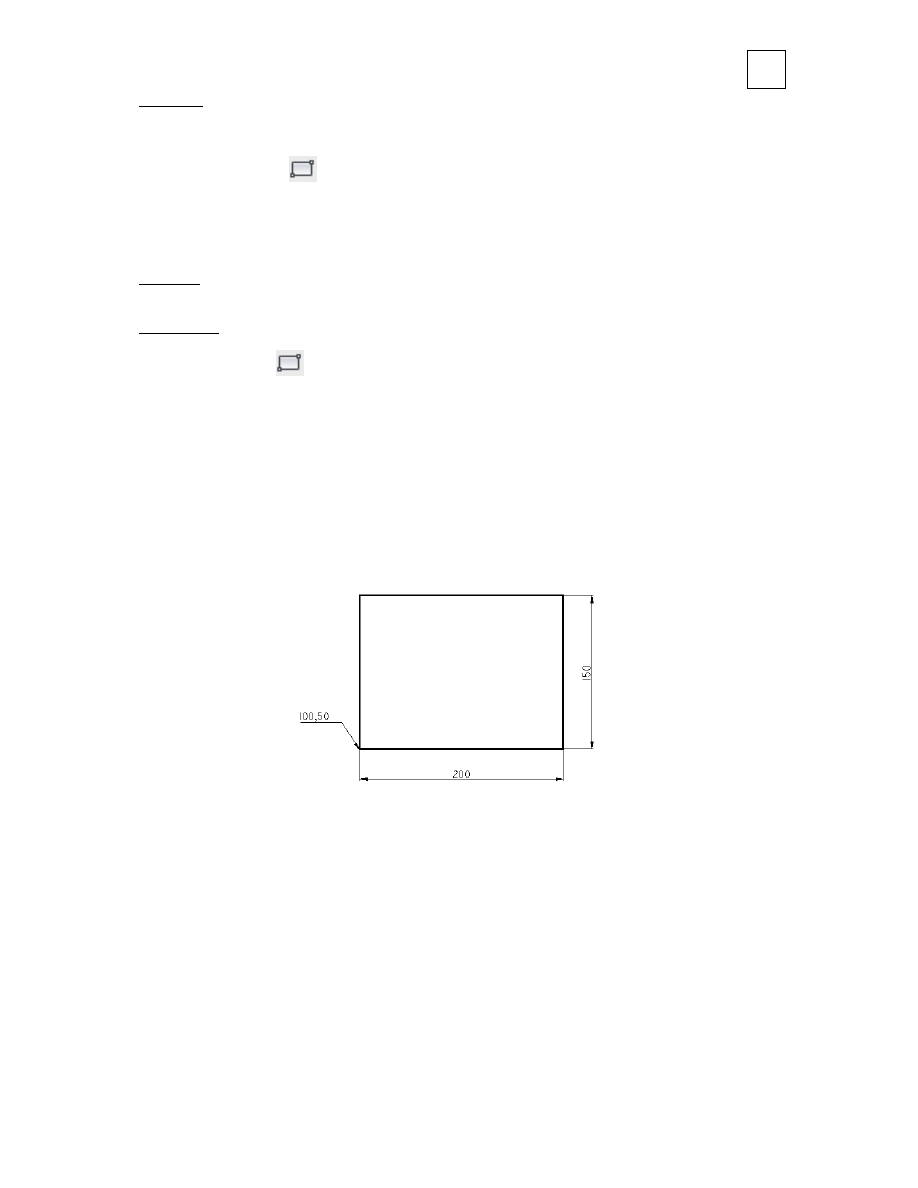

Narysować prostokąt o rozmiarze 200 × 150 jednostek. Współrzędna lewego dolnego narożnika
ma wynosić 100, 50

Rozwiązanie:

1.

Wybierz ikonę

W wierszu poleceń pojawi się pytanie:

Polecenie: _rectang

Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]:

2.

Wpisz w wierszu poleceń współrzędne lewego dolnego narożnika i wciśnij Enter

Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]:100,50 <Enter>

3.

Podać odległość od wskazanego narożnika do narożnika przeciwległego

Określ kolejny narożnik lub [Wymiary]: @200,150 <Enter>

5

Polecenie:

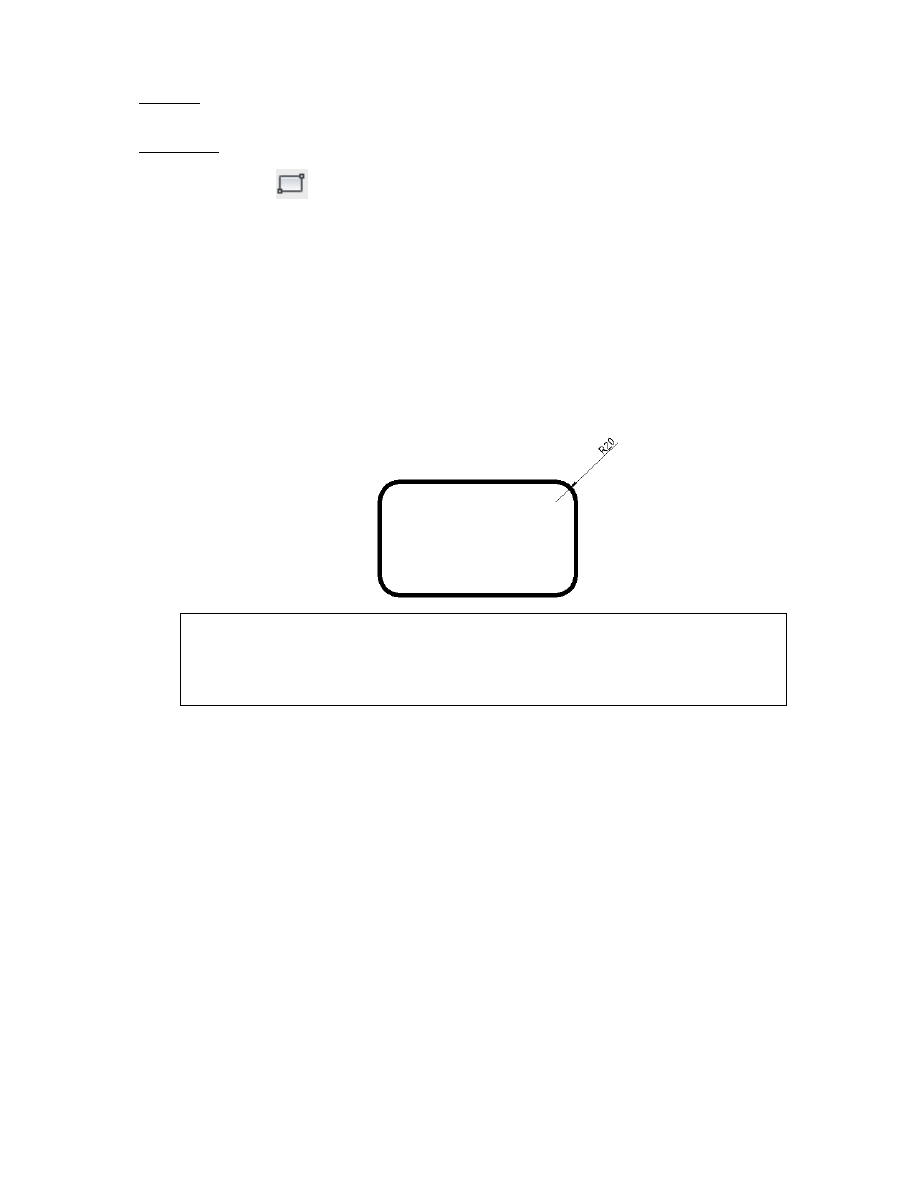

Narysować prostokąt o szerokości linii równej 4 jednostki i zaokrąglonych narożnikach
promieniem 20 jednostek. Rozmiar prostokąta ustal myszką

Rozwiązanie:

1.

Wybierz ikonę

2.

Podaj szerokość linii prostokąta, w tym celu w wierszu poleceń wpisz literę s i wciśnij Enter

Polecenie: _rectang

Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]: s <Enter>

3.

Następnie wpisz ustaloną szerokość – 4 jednostki i wciśnij Enter

Określ szerokość linii prostokątów <0.0000>: 4 <Enter>

4.

Podaj promień zaokrąglenia narożników prostokąta, aby to zrobić wciśnij literę z i Enter

Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]: z <Enter>

5.

Wpisz promień zaokrąglenia – 20 jednostek i wciśnij Enter

Określ promień zaokrąglenia prostokątów <0.0000>: 20 <Enter>

6.

Wskaż myszką na obszarze roboczym pierwszy narożnik prostokąta a następnie narożnik przeciwległy

Polecenie: _rectang
Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]: s
Określ szerokość linii prostokątów <0.0000>: 4
Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]: z
Określ promień zaokrąglenia prostokątów <0.0000>: 20
Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]:
Określ kolejny narożnik lub [Wymiary]:

Polecenie:

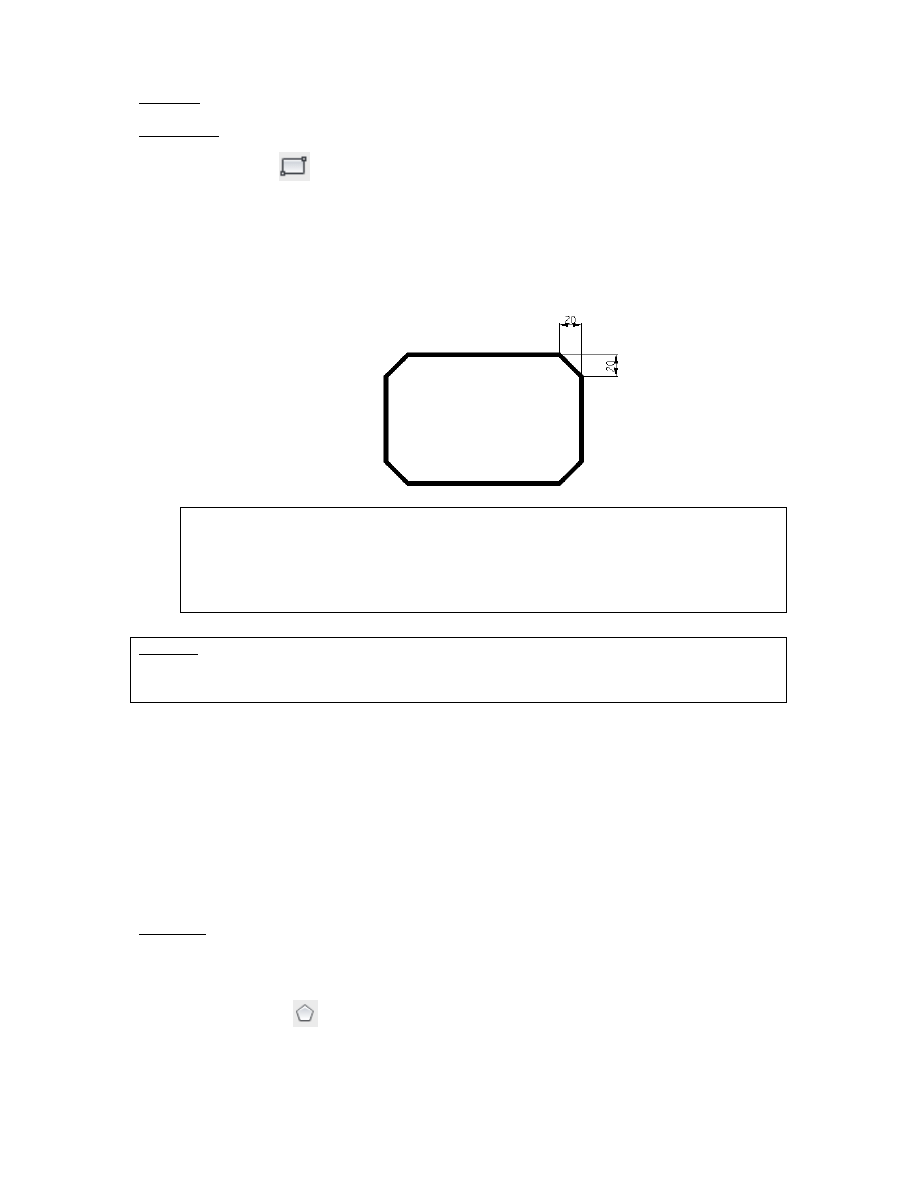

Narysować prostokąt o sfazowanych narożnikach, wielkość fazowania 20 jednostek

Rozwiązanie:

1.

Wybierz ikonę

2.

Podaj wielkość fazowania narożników prostokąta, aby to zrobić wciśnij literę F i Enter

Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]: f <Enter>

3.

Wprowadź wartość pierwszej fazy – 20 jednostek i wciśnij Enter

4.

Wprowadź wartość drugiej fazy – 20 jednostek i wciśnij Enter

5.

Narysuj prostokąt

Polecenie: _rectang
Aktualne tryby rysowania prostokątów: Zaokrąglenie=20.0000 Szerokość=4.0000
Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]: F
Określ pierwszy wymiar fazy prostokątów <20.0000>: 20
Określ drugi wymiar fazy prostokątów <20.0000>: 20
Określ pierwszy narożnik lub [Fazuj/Poziom/Zaokrągl/Grubość/Szerokość]:
Określ kolejny narożnik lub [Wymiary]:
Polecenie:

UWAGA:

Zauważ, że zostały zapamiętane wartości grubości linii prostokąta i zaokrąglenia, które
wprowadziłeś w poprzednim ćwiczeniu. Świadczy o tym komunikat w wierszu poleceń

Aktualne tryby rysowania prostokątów: Zaokrąglenie=20.0000 Szerokość=4.0000

Wielobok

AutoCAD pozwala na szybkie narysowanie dowolnego wielokąta foremnego. Do tego celu służy funkcja
Wielobok. Wielobok jest specjalnym rodzajem polilinii, liczba boków wieloboku zawiera się w przedziale od 3
do 1024. Funkcję tą można wywołać:

•

wybierając ikonę

z paska narzędziowego

•

wpisując nazwę funkcji w wierszu poleceń – wielobok

•

wybierając pozycję Wielobok z menu rozwijanego Rysuj

Polecenie:

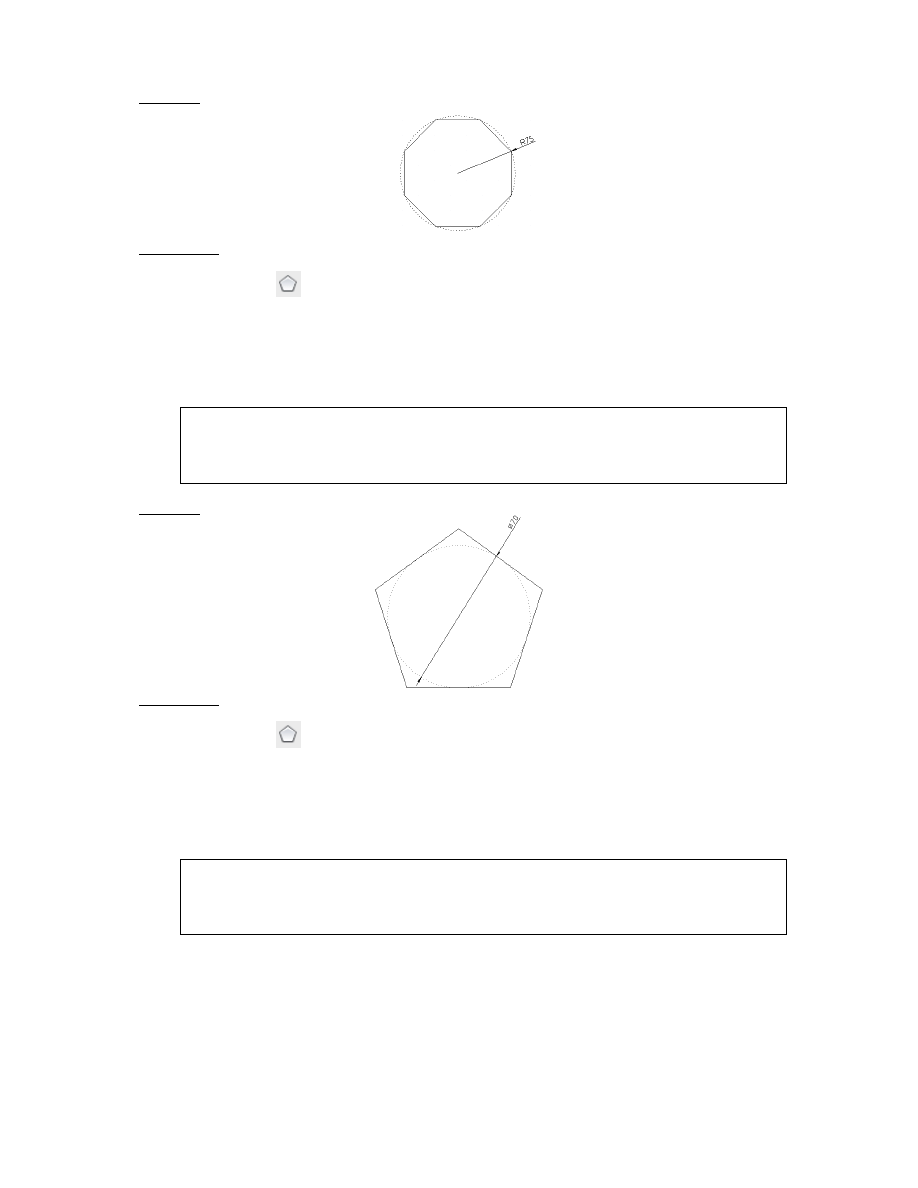

Narysować ośmiobok foremny wpisany w okrąg o średnicy 150 jednostek

Rozwiązanie:

4.

Wybierz ikonę

5.

Określ liczbę boków – 8 i wciśnij Enter

6.

Wskaż na obszarze roboczym miejsce gdzie ma być środek wieloboku.

7.

Wybierz wielobok wpisany w okrąg:

W

<Enter>

8.

Podaj promień okręgu:

75

<Enter>

Polecenie: _polygon Podaj liczbę boków <4>: 8
Określ środek wieloboku lub [Bok]:
Podaj opcję [Wpisany w okrąg/Opisany na okręgu] <W>: W
Określ promień okręgu: 75
Polecenie:

Polecenie:

Narysować pięciobok foremny opisany na okręgu o średnicy 70 jednostek

Rozwiązanie:

1.

Wybierz ikonę

2.

Określ liczbę boków:

5

<Enter>

3.

Wskaż na obszarze roboczym miejsce gdzie ma być środek wieloboku.

4.

Wybierz wielobok wpisany w okrąg:

o

<Enter>

5.

Podaj promień okręgu:

35

<Enter>

Polecenie:
Polecenie: _polygon Podaj liczbę boków <8>: 5
Określ środek wieloboku lub [Bok]:
Podaj opcję [Wpisany w okrąg/Opisany na okręgu] <W>: o
Określ promień okręgu: 35

Łuk

Łuk jest kolejnym elementem rysunku, który może być zdefiniowany na kilka sposobów. Funkcję rysowania
łuku można wywołać:

•

wybierając ikonę

z paska narzędziowego

•

wpisując nazwę funkcji w wierszu poleceń – łuk

•

wybierając właściwą pozycję z menu rozwijanego Rysuj

Polecenie:

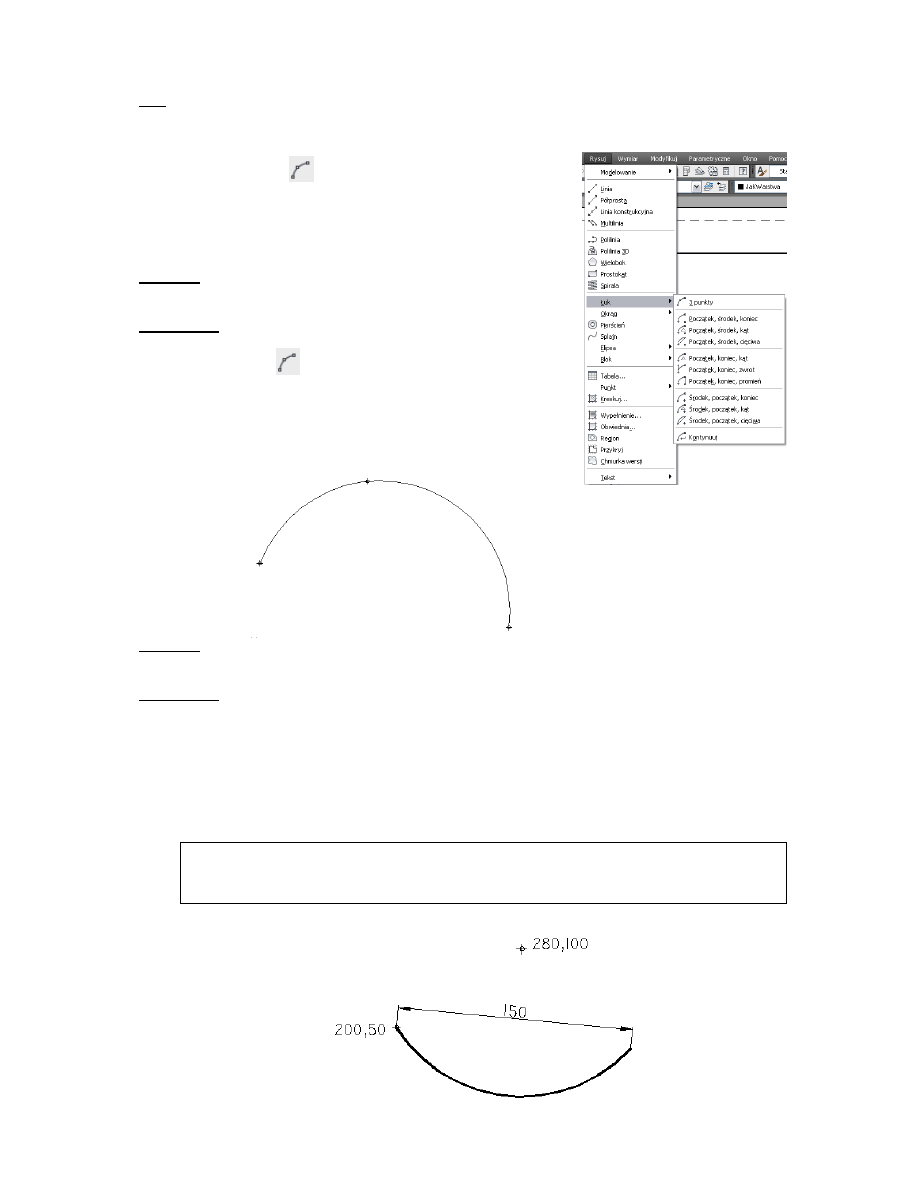

Narysować łuk przechodzący przez trzy dowolnie wskazane
punkty

Rozwiązanie:

9.

Wybierz ikonę

10.

Wskaż na obszarze roboczym myszką punkt początkowy łuku

11.

Wskaż drugi punkt łuku

12.

Wskaż punkt końcowy łuku

Polecenie:

Narysować łuk oparty na cięciwie o długości 150 jednostek. Początek łuku ma znajdować się w
punkcie o współrzędnych 200, 50 oraz środek łuku w punkcie 280, 100

Rozwiązanie:

6.

Rozwiń górne menu Rysuj a następnie polecenie Łuk

7.

Wybierz opcję Początek, środek, cięciwa

8.

Podaj współrzędną początku łuku:

200,50

<Enter>

9.

Podaj współrzędną środka łuku (w wierszu poleceń):

280,100

<Enter>

10.

Podaj długość cięciwy (w wierszu poleceń):

150

<Enter>

Polecenie:
Polecenie: _arc Określ punkt początkowy łuku lub [śrOdek]: 200,50
Określ drugi punkt łuku lub [śrOdek/koNiec]: _c Określ środek łuku: 280,100
Określ punkt końcowy łuku lub [Kąt/cIęciwa]: _l Określ długość cięciwy: 150

Polilinia

Polecenie:

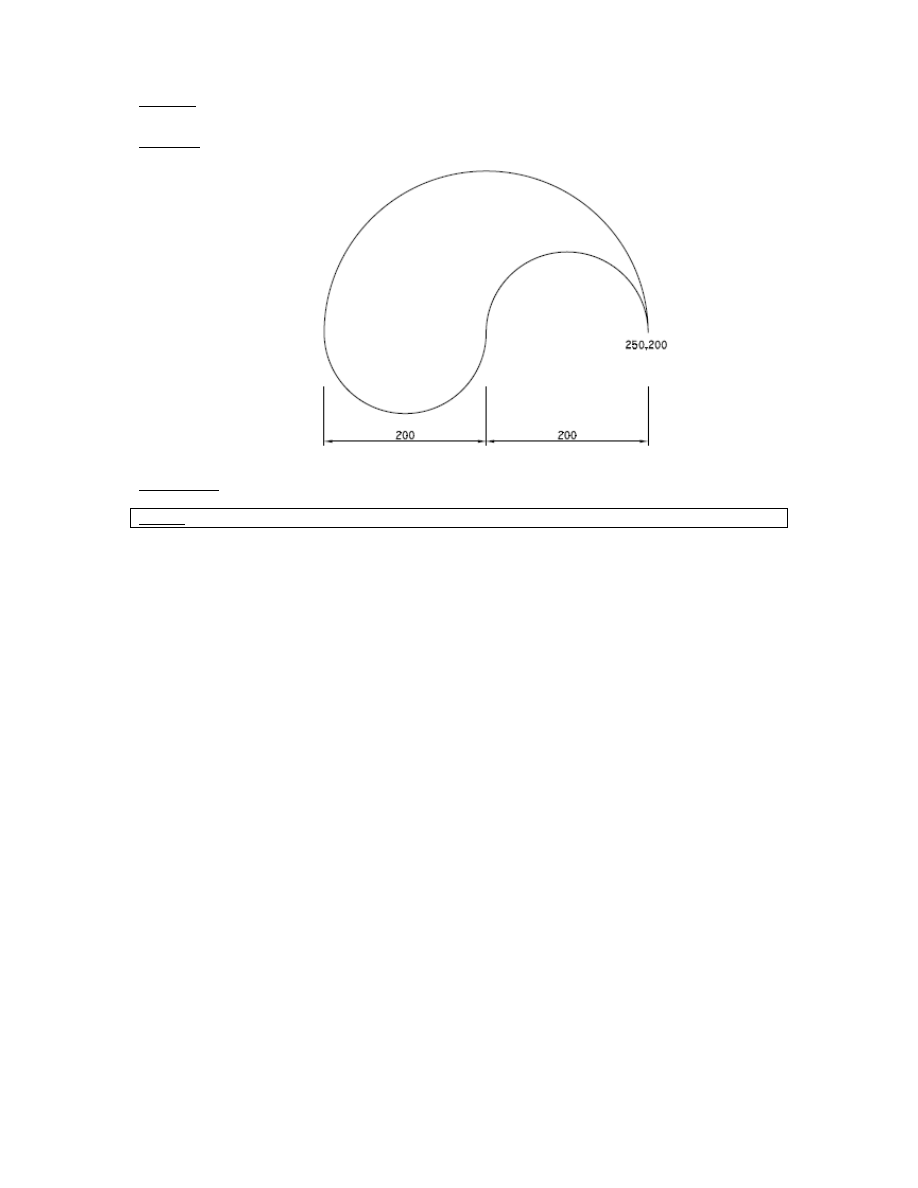

Narysować polilinią figurę przedstawioną na rysunku

Rozwiązanie:

Uwaga:

W tym ćwiczeniu wykorzystana zostanie funkcja rysowania luków za pomocą polilinii

1.

Wybierz polecenie rysowania polilinii

2.

Jako punkt początkowy rysowanej polilinii przyjmij punkt o współrzędnych (250, 200)

3.

Przejdź do trybu rysowania luków:

u

<Enter>

4.

Określ promień:

r

<Enter>

100<Enter>

5.

Narysuj pierwszy łuk oddalony od punktu początkowego o 200 jednostek w lewo w linii poziomej:

@-200,0

<Enter>

6.

Narysuj drugi łuk:

@-200,0

<Enter>

7.

Narysuj trzeci łuk klikając myszką w punkcie początkowym lub wpisując jego współrzędne w wierszu

poleceń:

250,200

<Enter>

(lub

@400,0

<Enter>

)

8.

Zakończ rysowanie polilinii wciskając

<Enter>
