Charakterystyka narzędzi ręcznych o napędzie

elektrycznym:

Charakterystyka narzędzi ręcznych o napędzie

elektrycznym:

maszyny do użytku przez jedną osobę,
napędzane silnikiem elektrycznym,
magnetycznie - może być także zasilanie z
akumulatorów

silnik i maszyna stanowią zespół, który łatwo
może być przenoszony na miejsce pracy

przeznaczenie do pracy mechanicznej

trzymane w ręku lub zawieszone podczas pracy

Zapewnienie bezpieczeństwa użytkowania

Narzędzia powinny być tak zaprojektowane i zbudowane, że
w normalnym użytkowaniu nie powodują zagrożenia dla osób
lub otoczenia, nawet w przypadku nieostrożnego
użytkowania jakie może wystąpić przy normalnej ich
obsłudze

.

Elektronarzędzia

Podstawowe normy zharmonizowane dotyczące bezpieczeństwa

użytkowania:

Podstawowe normy zharmonizowane dotyczące bezpieczeństwa

użytkowania:

Narzędzia ręczne o napędzie silnikowym

i akumulatory przeznaczone
do ich zasilania

Wymagania ogólne:

PN-EN 50260-1:2002 (U)

Wymagania szczegółowe:

• PN-EN 50260-2-1:2002 (U) - wiertarki
• PN-EN 50260-2-2: 2002 (U) - wkrętarki i klucze

udarowe

• PN-EN 50260-2-4: 2002 (U) - szlifierki oscylacyjne i

taśmowe

• PN-EN 50260-2-6: 2002 (U) - młotki

• PN-EN 50260-2-7: 2002 (U) – pistolety natryskowe

• PN-EN 50260-2-10: 2002 (U) - pilarki brzeszczotowe

kątowe

• PN-EN 50260-2-14: 2002 (U) – frezarki żłobiące i

frezarki okrawające

Narzędzia ręczne o napędzie

elektrycznym

Wymagania ogólne:

PN-EN 50144-1:2000; PN-EN 60745-1:2000 (U)

Wymagania szczegółowe:

PN-EN 50144-2-1:2001 - wiertarki

PN-EN 50144-2-2:2001 - wkrętarki i klucze udarowe

PN-EN 50144-2-3:2002+A1+A2:2003 (U) - szlifierki, polerki i
szlifierki dyskowe

PN-EN 50144-2-4:2000 - szlifierki oscylacyjne i taśmowe

PN-EN 50144-2-5:2001 - pilarki tarczowe i noże tarczowe

PN-EN 60745-2-5 2003 (U) – pilarki tarczowe

PN-EN 50144-2-6:2002 - młotki

PN-EN 50144-2-7:2002 – pistolety natryskowe

PN-EN 50144-2-8:2001 – nożyce i wycinarki do blachy

PN-EN 50144-2-9:2001 – gwinciarki

PN-EN 50144-2-10:2002 - pilarki brzeszczotowe kątowe

PN-EN 50144-2-11:2001 - pilarki brzeszczotowe proste z
pojedynczym i z podwójnym brzeszczotem

PN-EN 50144-2-13:2003 (U) – pilarki łańcuchowe

PN-EN 50144-2-14:2002 – strugarki

PN-EN 50144-2-15:2002 – nożyce do żywopłotów

PN-EN 50144-2-17:2002 – frezarki żłobiące

PN-EN 50144-2-18:2002 - frezarki okrawające do materiałów
warstwowych

Narzędzia przenośne o napędzie
elektrycznym

Wymagania ogólne:

PN-EN 61029-1:2000

Wymagania szczegółowe:

• PN-EN 61029-2-1:2002 (U) – pilarki tarczowe i stołowe

• PN-EN 61029-2-4:2003 (U) - szlifierki stołowe
• PN-EN 61029-2-5:2003 (U) – pilarki taśmowe
• PN-EN 61029-2-9:2003 (U) - pilarki do cięcia
poprzecznego

Elektronarzędzia

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

napięcie znamionowe

informacje dla użytkownika
( oznakowanie,
instrukcja obsługi)

ochrona przed porażeniem
prądem elektrycznym

rozruch

pobór mocy i prądu

nagrzewanie

prąd upływu

wymagania środowiskowe (pył
hałas , drgania
odporność na przenikanie
wilgoci

rezystancja izolacji i
wytrzymałość elektryczna,
odstępy izolacyjne
długotrwałe użytkowanie i
praca w warunkach
nienormalnych

ochrona przed urazami
mechanicznymi

wytrzymałość mechaniczna

cechy konstrukcyjne
podzespoły i części składowe
przyłączanie zasilania oraz zewnętrzne giętkie
przewody i sznury, zaciski przewodów
zewnętrznych

elementy uziemiające

śruby i połączenia

odporność na wysoką
temperaturę

odporność na korozję

brak emisji szkodliwego
promieniowania

Elektronarzędzia

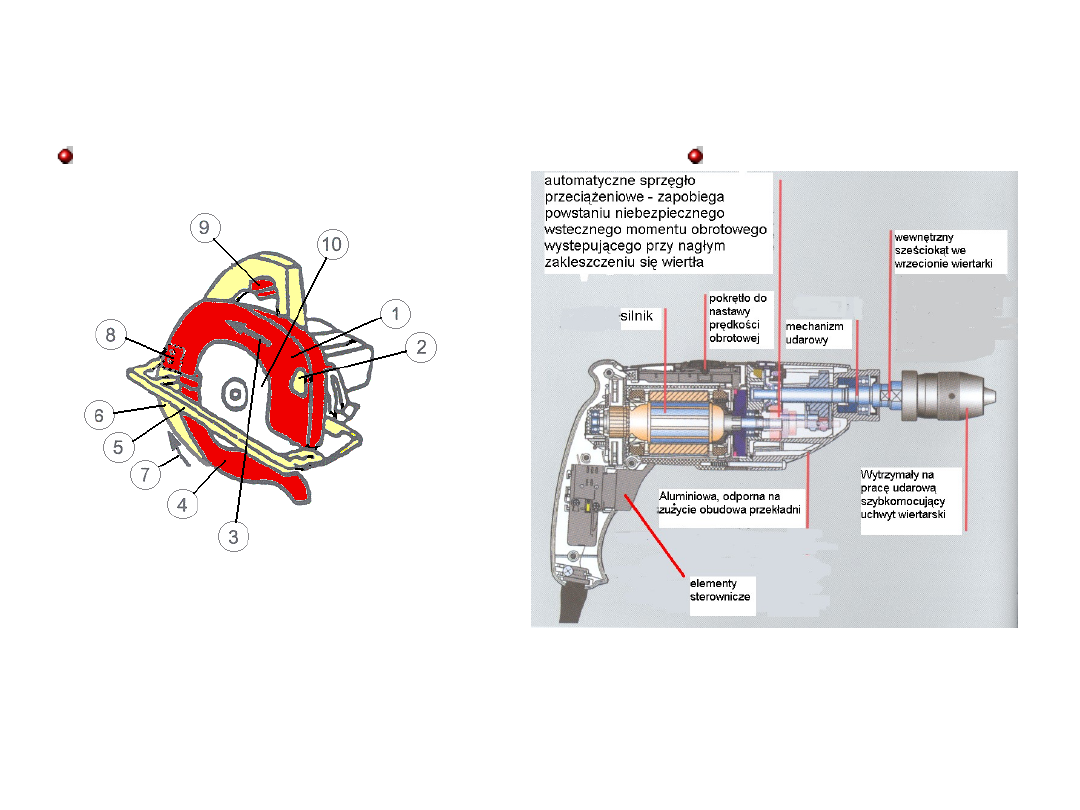

Budowa wybranych elektronarzędzi:

Budowa wybranych elektronarzędzi:

wiertarki

pilarki tarczowe

1 – osłona stała , 2 – miejsce podłączenia
urządzenia gromadzącego pył i trociny,
3 – wskaźnik kierunku obrotów
piły, 4 – osłona ruchoma, 5 – stolik, 6 –
klin rozszczepiający, 7 – kierunek
otwierania osłony ruchomej, 8 –
uchwyt klina, 9 – łącznik, 10 – piła
tarczowa

Elektronarzędzia

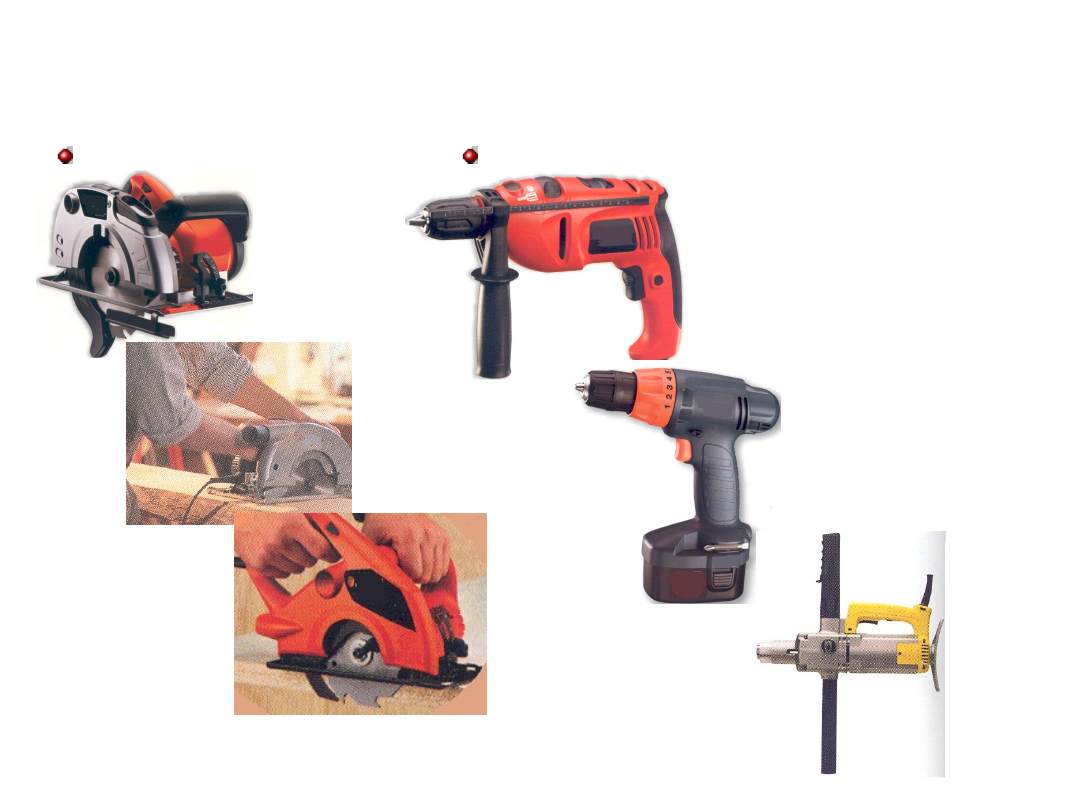

Prace wykonywane wybranymi narzędziami ręcznymi:

Prace wykonywane wybranymi narzędziami ręcznymi:

wiertarki

pilarki tarczowe

Elektronarzędzia

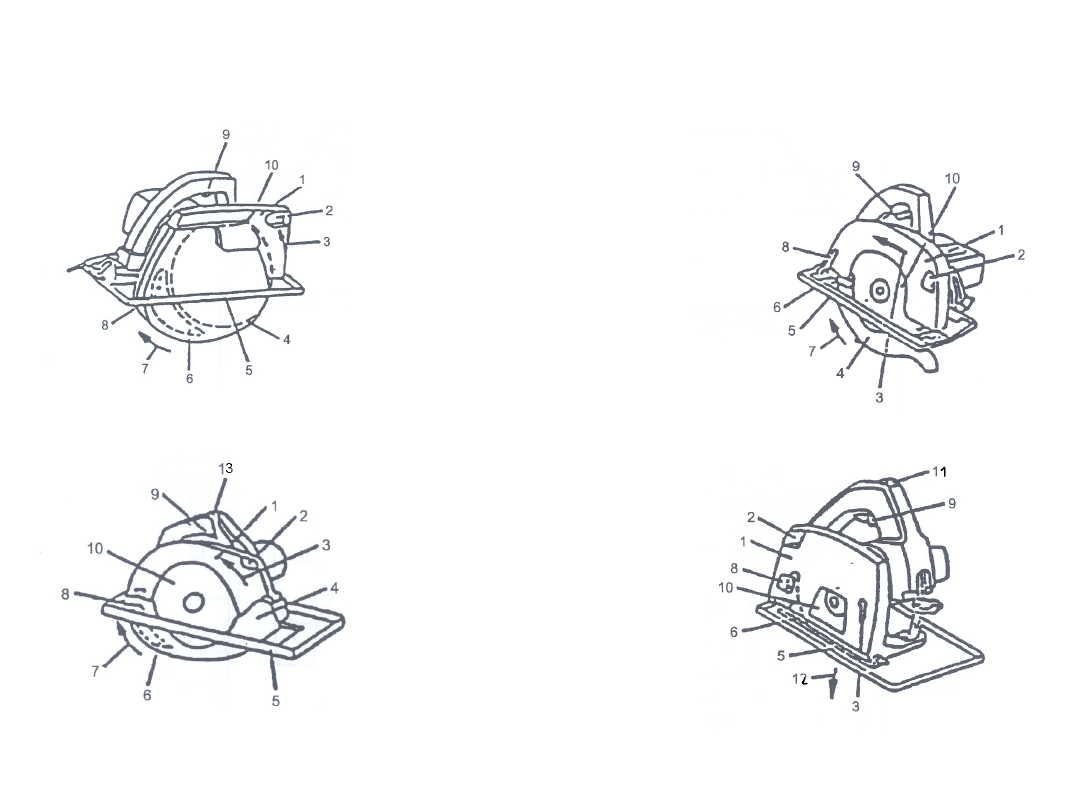

Rodzaje pilarek tarczowych:

Rodzaje pilarek tarczowych:

1 Osłona stała
2 Miejsce przyłączenia

urządzenia
gromadzącego pył i
trociny

3 Wskaźnik kierunku

wirowania piły
tarczowej

4 Osłona ruchoma
5 Stolik
6 Klin rozszczepiający
7 Kierunek otwierania

osłony ruchomej

8 Uchwyt klina

rozszczepiającego

9 Łącznik
10 Piła tarczowa
11 Dźwignia

zwalniająca blokadę
pilarki wrzynającej

12 Kierunek wrzynania
13 Dźwignia

zwalniająca blokadę
osłony wleczonej

pilarka tarczowa z
zewnętrzną osłoną
wahadłową

pilarka tarczowa z
wewnętrzną osłoną
wahadłową

pilarka tarczowa z
osłoną wleczoną

pilarka tarczowa
wrzynająca

Elektronarzędzia

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

zasilanie:

 rodzaj prądu:

•stały (np. zasilanie z akumulatora)

•przemienny,

•przemienny trójfazowy,

•trójfazowy przemienny z przewodem

neutralnym

 napięcie znamionowe [V]

 częstotliwość [Hz]

 prąd [A]

 pobór mocy [kW]

sprawdzenie:

- oznakowania
- instrukcji obsługi

Elektronarzędzia

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

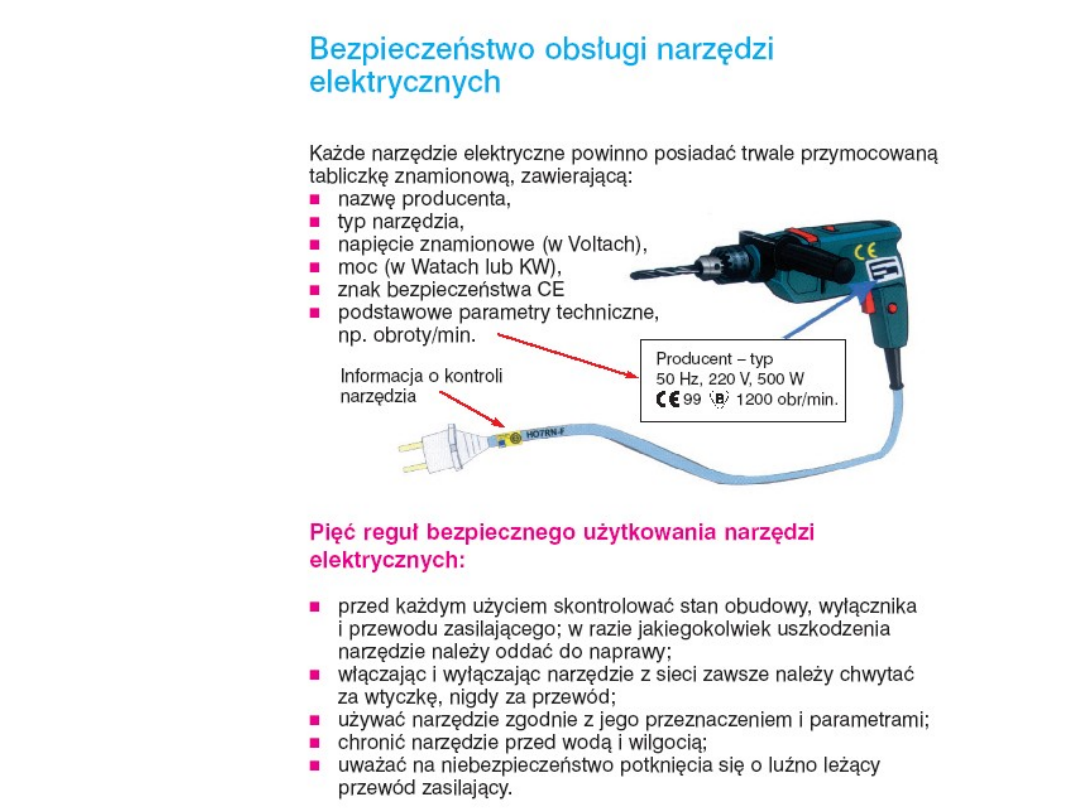

informacje dla użytkownika - oznakowanie

Wymagania ogólne:

- szczegółowe parametry zasilania

- dane dotyczące producenta

- dane identyfikacyjne

- symbole dotyczące poziomów zapewnianej

ochrony w zakresie mającym zastosowanie

- znak(i) dotyczący(e) zgodności z

wymaganiami bezpieczeństwa

- prędkość biegu jałowego, jeśli to konieczne

(wg EN 50144-1, jeśli przekracza 10000
obr./min)

- oznakowania dotyczące: przełączenia

gwiazda – trójkąt, przełączania na różne
znamionowe napięcia albo pobory mocy,

- rozdzielenie oznakowania dla potrzeb

identyfikacji (silnik, elektronarzędzie,
elementy grzejne), jeśli to konieczne

N

Elektronarzędzi

a

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

informacje dla użytkownika – oznakowanie
c.d.

Wymagania ogólne:

- oznakowanie czasu pracy (dla elektronarzędzi do pracy dorywczej

lub przerywanej)

- oznakowanie i informacje dotyczące elektronicznych urządzeń

sterowniczych,

- kolorystyka i oznakowanie elementów sterowniczych
- trwałość i czytelność oznakowań

Wymagania szczegółowe:

pilarki tarczowe

- oznaczenie strzałką kierunku wirowania piły

wiertarki

– oznaczenie: znamionowej prędkości obrotowej bez obciążenia

oraz maksymalnej średnicy wiertła do wiercenia w stali

sprawdzenie oznakowania:

-

sprawdzenie instrukcji obsługi

-

oględziny elektronarzędzi

Elektronarzędzi

a

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

informacje dla użytkownika – instrukcja obsługi

(DTR)

Wymagania ogólne

- oficjalny język kraju użytkowania

- dane dotyczące producenta

- powtórzenie i wyjaśnienie oznakowania bezpieczeństwa

znajdującego się na elektronarzędziu

- informacje związane z użytkowaniem (użytkowanie technologiczne,

montaż, regulacja, konserwacja, zakazane przewidywane czynności
obsługowe, itd.)

- parametry hałasu i drgań (zakres zależny od wartości tych

parametrów)

- informacje dotyczące efektywności usuwania pyłu (opcjonalnie)

- szczegółowe zalecenia dotyczące bezpieczeństwa i higieny pracy w

celu uniknięcia urazów, pożaru i wybuchu, zagrożeń elektrycznych –
odniesienie do użytkownika i osób postronnych (łącznie ze
stosowaniem środków ochrony indywidualnej)

- specyfikacja dostawy

Elektronarzędzi

a

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

informacje dla użytkownika – instrukcja obsługi

c.d.

Wymagania szczegółowe

pilarki tarczowe:

- sposób przyłączenia zewnętrznego urządzenia gromadzącego pył,
- średnica maksymalna i minimalna, zakres grubości i innych parametrów

pił,

- znamionowa prędkość obrotowa nie obciążonego wrzeciona

- instrukcje dotyczące osłony ruchomej i klina rozszczepiającego

- stosowanie ochronników słuchu

wiertarki:

- stosowanie ochronników słuchu

sprawdzenie:

- sprawdzenie instrukcji obsługi
- oględziny elektronarzędzi

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

rozruch

nagrzewanie

sprawdzenie rozruchu:

- sprawdzenie instrukcji obsługi i oznakowania i ewentualna próba

działania

Wymagania ogólne

• rozruch silnika przy wszystkich normalnych wielkościach napięcia,

które mogą wystąpić podczas użytkowania, z zachowaniem
prawidłowego funkcjonowania

Wymagania ogólne

• brak nadmiernego nagrzewania się podczas normalnego

użytkowania (przyrost temperatury nie powinien przekraczać: 60

0

dla części zewnętrznych

oraz 30

0

-50

0

dla rękojeści)

sprawdzenie nagrzewania:

- próba działania

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

odporność na przenikanie wilgoci

sprawdzenie odporności na przenikanie wilgoci:

- sprawdzenie instrukcji obsługi (np. przeznaczenie)
- sprawdzenie oznakowania

Wymagania ogólne

 stopnie ochrony przed wilgocią:

•

elektronarzędzia zwykłe,

•

elektronarzędzia bryzgoszczelne

•

elektronarzędzia wodoszczelne

•

elektronarzędzia oznaczone wg kodu IP (np. IP 54)

 odporność na działanie wilgoci, która może wystąpić

podczas normalnego użytkowania

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

ochrona przed urazami mechanicznymi

Wymagania ogólne (uściślone w wymaganiach szczegółowych)

-

wykonanie i osłonięcie niebezpiecznych części ruchomych tak daleko

jak to jest możliwe do pogodzenia z użytkowaniem elektronarzędzia

- odpowiednia wytrzymałość mechaniczna obudów, osłon i innych

urządzeń ochronnych

- uniemożliwienie zdejmowania urządzeń ochronnych bez użycia

narzędzia (chyba, że jest to niezbędne podczas normalnego
użytkowania)

- uniemożliwienie dotknięcia niebezpiecznych części ruchomych przez

otwory w obudowach (np.: wentylacyjnych, do odciągów pyłowych)

- wyposażenie w wystarczającą liczbę uchwytów w celu zapewnienia

bezpieczeństwa użytkowania

- umożliwienie wzrokowego sprawdzenia stykania się narzędzia

tnącego z elementem obrabianym (jeśli to konieczne)

- brak ostrych krawędzi, zadziorów, występów i temu podobnych na

dostępnych częściach (innych niż krawędzi tnących)

- zapewnienie bezpieczeństwa użytkowania elektronarzędzia

użytkowanego jako stacjonarnego (z wykorzystaniem dostarczonego
podparcia)

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

ochrona przed urazami mechanicznymi

Wymagania szczegółowe

pilarki tarczowe:

- wyposażenie w co najmniej dwie rękojeści (uchwyty) w celu operowania

elektronarzędziem (przy masie mniejszej lub równej 6 kg, korpus silnika można
uznać za rękojeść, nasadka przeznaczona do stosowania z wiertarką powinna
mieć również rękojeść)

- ochrona przed dostępem, poprzez osłonę lub osłony, do ruchomych części

niebezpiecznych znajdujących się po stronie rękojeści pilarki - ponad stolikiem,

- ochrona przed dostępem, do piły tarczowej znajdującej się poniżej stolika poprzez

osłonę ruchomą (z obu stron promieniowo do wysokości podstawy zębów
najmniejszej stosowanej piły)

Szerokość "b"
mm

Odległość "a”
mm

do 6

Min. 3

między 6 a 12

Min. b/2

- masa pilarki z najcięższym wyposażeniem – maks. 16 kg

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

ochrona przed urazami mechanicznymi c.d.

Wymagania szczegółowe

pilarki tarczowe:

- podstawowe cechy osłony ruchomej

pilarki zapewniające bezpieczeństwo
jej użytkowania:

1.

samoczynny powrót w położenie
zamknięte (pilarki tarczowe wrzynające -
automatyczny powrót piły tarczowej oraz
klina rozszczepiającego do osłony)

2.

Zapewniona blokada wrzeciona przy
wymianie piły tarczowej

3.

zewnętrzna średnica powierzchni styku
tarcz mocujących - co najmniej 0,15
wartości średnicy piły tarczowej, a co
najmniej jedna tarcza mocująca
blokowana lub klinowana z wrzecionem

4.

czas zamykania osłony ruchomej w [s] –
nie większy niż 0,2 (dla średnic pił do
200 mm) lub nie większy niż średnica
piły wyrażona w m (dla średnic pił
powyżej 200 mm)

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

ochrona przed urazami mechanicznymi c.d.

- podstawowe cechy klina

rozszczepiającego pilarki
zapewniające bezpieczeństwo jej
użytkowania:

1.

pokrywanie się z płaszczyzną piły tarczowej

2.

zaokrąglony koniec i stępione krawędzie

3.

gładkie i równoległe boki oraz krawędzie
lekko ścięte od strony piły tarczowej

4.

uniemożliwienie opierania pilarki na klinie

5.

nie przechylanie się klina w stronę piły
tarczowej

6.

możliwość ustawienie klina
rozszczepiającego dla wszystkich średnic
pił

7.

odpowiednia grubość w stosunku do rzazu i
grubości piły oraz szerokość w stosunku do
średnicy piły

8.

wykonanie ze stali o twardości 35HRC do 48
HRC

9.

swobodne przechodzenie przez szczelinę
rzazu

Wymagania szczegółowe

pilarki tarczowe:

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

ochrona przed urazami mechanicznymi c.d.

Wymagania szczegółowe

pilarki tarczowe:

- podstawowe wymiary stolika pilarki zapewniające bezpieczeństwo jej

użytkowania:

D = Średnica piły tarczowej
L = Długość stolika
Z = Szerokość stolika
H = Odległość boku stolika od
płaszczyzny środkowej piły tarczowej
F = Odległość od przedniej krawędzi
stolika do najbliższej krawędzi
otworu w stoliku w przypadku piły
tarczowej
X = Długość wycięcia w stoliku
(wycięcie = X x H)

L 1,6 D; Z> 0,7 D; H

1)

0,15D; F > 0,2 D lub 38 mm (zależne od tego, co jest

większe);
X

2)

<F-10mm; D: jest maksymalną średnicą piły tarczowej podaną w

instrukcji obsługi.

1) W przypadku pilarek przeznaczonych do specjalnych zastosowań, np. do cięcia
wzdłuż ścian wymiar H może być mniejszy.
2) Obowiązuje wyłącznie w przypadku, gdy za wskaźnik cięcia wzdłuż linii służy
wycięcie w stoliku

.

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

ochrona przed urazami mechanicznymi

c.d.

Wymagania szczegółowe

wiertarki:

-

odpowiednie mocowanie klucza uchwytu wiertarskiego do wiertarki (również

wypadanie po zamocowaniu wiertła)

- wyeliminowanie niebezpiecznych momentów obrotowych pilarki łącznie z nagłym jej

zatrzymaniem poprzez odpowiedni dobór długości i geometrii rękojeści (przy
założeniu, że maksymalna siła w środku dłoni wynosi 400 N) oraz odpowiednie
sprzęgło przeciążeniowe

wiertarki trzymane jedną ręką

M

Rmax

= 8 Nm

M

Rmax

= 10 Nm

M

Rmax

= (400 x a) Nm

wiertarki trzymane oburącz

M

Rmax

= (400 x a

2

) Nm

M

Rmax

= (400 x a) Nm

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

sprawdzenie ochrony przed urazami

mechanicznymi:

- sprawdzenie instrukcji obsługi
- oględziny
- próby dostępu do niebezpiecznych części mechanicznych
- próby działania

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

wytrzymałość mechaniczna

Wymagania ogólne

- wytrzymałość mechaniczna zapewniająca bezpieczeństwo

użytkownika podczas (przewidzianego przez producenta) niedbałego
obchodzenia się z elektronarzędziem (zwłaszcza dotyczy to ochrony
przed porażeniem prądem elektrycznym)

sprawdzenie wytrzymałości mechanicznej, z

uwzględnieniem przewidzianych przez producenta
przypadków niedbałego obchodzenia się z
elektronarzędziem:

- oględziny
- sprawdzenie instrukcji obsługi

- przeprowadzenie próby upadku z wysokości 0,5 m

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

konstrukcja

Wymagania ogólne

-

uniemożliwienie dostępu do szczotek bez użycia narzędzia

-

wyposażenie w wyłącznik sieciowy, uruchamiany bez zdejmowania ręki z
elektronarzędzia

-

zastosowanie odpowiedniego materiału na izolację

-

uwzględnienie wpływu działanie oleju, smarów i podobnych substancji na
izolację przewody, uzwojenia komutatory pierścienie ślizgowe itd.

- uwzględnienie zmniejszenia odległości i odstępów izolacyjnych na skutek:
1.

wyluzowania lub wypadnięcia przewodów wkrętów, nakrętek, podkładek

albo

innych podobnych części

2.

zmiany właściwości elementów w czasie użytkowania (np.wykonanych z

gumy)

3.

osadzania się brudu albo pyłu

-

uniemożliwienie ustawienia w nieodpowiednim położeniu rękojeści
przycisków itd.. służących do wskazania położenia przełączników lub
równoważnych elementów

-

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

konstrukcja c. d.

Wymagania ogólne

- zapewnienie ochrony przed porażeniem prądem elektrycznym jeśli

wkręty przeznaczone do wymiany z zewnątrz podczas okresowych
serwisów zostaną zastąpione dłuższymi

- zapewnienie odpowiednich uszczelnień dla elektronarzędzi

bryzgoszczelnych i wodoszczelnych

- uniemożliwienie przypadkowych zmian ustawienia urządzeń

sterowniczych (włączanie, zmiany ustawienia prędkości obrotowej
lub napięcia itd.)

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

konstrukcja c. d.

Wymagania szczegółowe

pilarki tarczowe:

-

wyposażenie w wyłącznik sieciowy, automatycznie wyłączający silnik po

zwolnieniu jego elementu sterowniczego

- załączenie pilarki - poprzedzone dwoma kolejnymi niezależnymi operacjami,
zanim tarcza zacznie się obracać (np. dwa przyciski)

- uniemożliwienie użycia pilarki w stabilnej odwróconej pozycji

wiertarki:

-

wyposażenie wiertarek, do których można stosować wiertła o średnicy większej

niż 16 mm, w dwie boczne rękojeści lub umożliwienie mocowania rękojeści bocznej
niezależnie od rękojeści głównej

sprawdzenie konstrukcji:

- sprawdzenie instrukcji obsługi
- oględziny

- próby działania

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

śruby i połączenia

Wymagania ogólne

- zapewnienie odpowiedniej wytrzymałości mechanicznej połączeń
gwintowych i innych podczas normalnego użytkowania elektronarzędzia

- zapewnienie w połączeniach elektrycznych braku docisku stykowego
przez materiał izolacyjny inny niż ceramika

- zapobieganie obluzowaniu się połączeń części wiodących prąd, np..
poprzez unikanie stosowania wkrętów samogwintujących (blachowkretów),
nitów

sprawdzenie śrub i połączeń:

- oględziny
- próba odkręcenia połączeń

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

części składowe

Wymagania ogólne

-

zgodność podzespołów, w tym także wtyczek i gniazd

wtyczkowych, z wymaganiami odpowiednich norm

sprawdzenie części składowych:

- sprawdzenie oznakowania
- sprawdzenie instrukcji obsługi
- sprawdzenie certyfikatów i deklaracji producentów

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

odporność na korozję

Wymagania ogólne

-

odpowiednie zabezpieczenie przed korozja części ze stopów o

znacznej zawartości żelaza, których korozja może powodować
powstanie zagrożeń podczas użytkowania elektronarzędzia

sprawdzenie odporności na korozję:

- oględziny

- sprawdzenie instrukcji obsługi (przewidywanych warunków środowiska

pracy)

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

promieniowanie

Wymagania ogólne

- braku emisji szkodliwego promieniowania przez elektronarzędzie

sprawdzenie promieniowania:

- sprawdzenie instrukcji obsługi

- sprawdzenie deklaracji producenta

Elektronarzędzi

a

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

ochrona przed porażeniem prądem
elektrycznym

Wymagania ogólne

 klasy ochrony przed porażeniem elektrycznym (klasa ochronności I,

II lub III)

• izolacja podstawowa: izolacja części czynnych (będących pod
napięciem), służącą do zapewnienia podstawowej ochrony przed
porażeniem prądem elektrycznym.

• izolacja dodatkowa (izolacja ochronna): niezależna izolacja
stosowana oprócz izolacji podstawowej, w celu zapewnienia ochrony przed
porażeniem prądem elektrycznym w przypadku uszkodzenia izolacji
podstawowej

• izolacja podwójna: izolacja składająca się z dwu izolacji: podstawowej i
dodatkowej

• izolacja wzmocniona: ulepszona izolacja podstawowa o takich
właściwościach mechanicznych i elektrycznych, przy których zapewniony
jest taki sam stopień ochrony przed porażeniem prądem elektrycznym jak
przy izolacji podwójnej

• napięcie bardzo niskie bezpieczne: nie przekracza 42 V między
przewodami oraz między przewodami a ziemią, lub które przy zasilaniu
trójfazowym nie przekracza 24 V między przewodami a punktem
neutralnym oraz napięcie, które przy braku obciążenia nie przekracza
odpowiednio 50 V i 29 V.

Elektronarzędzi

a

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

ochrona przed porażeniem prądem
elektrycznym c.d.

Wymagania ogólne

 klasy ochrony przed porażeniem elektrycznym (klasa ochronności I, II lub III)

c.d.

narzędzie klasy I: narzędzie, które ma co najmniej pełną izolację
podstawową i jest wyposażone we wtyk ze stykiem ochronnym lub w
nieodłączalny giętki przewód lub sznur z żyłą uziemiającą

narzędzie klasy II: narzędzie z pełną izolacją podwójną i/lub
izolacją wzmocnioną i bez możliwości uziemiania (narzędzie z
obudową: wytrzymałą, praktycznie całkowicie metalową lub
stanowiąca kombinację obudowy wytrzymałej i metalowej)

narzędzie klasy III: narzędzie przeznaczone do pracy przy
napięciu bardzo niskim bezpiecznym, w którym nie ma obwodów
wewnętrznych ani zewnętrznych, które pracują przy napięciu
innym niż napięcie bardzo niskie bezpieczne

Elektronarzędzi

a

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

Sprawdzenie cech związanych z bezpieczeństwem

użytkowania:

ochrona przed porażeniem prądem
elektrycznym c.d.

Wymagania ogólne

- zabezpieczenie przed przypadkowym dotknięciem części

niebezpiecznych

- wymagania dotyczące części zapewniających ochronę przed porażeniem

prądem elektrycznym (wytrzymałość mechaniczna, mocowanie - nie
powinny luzować się przy normalnym użytkowaniu, uniemożliwienie
usunięcia bez użycia narzędzi

)

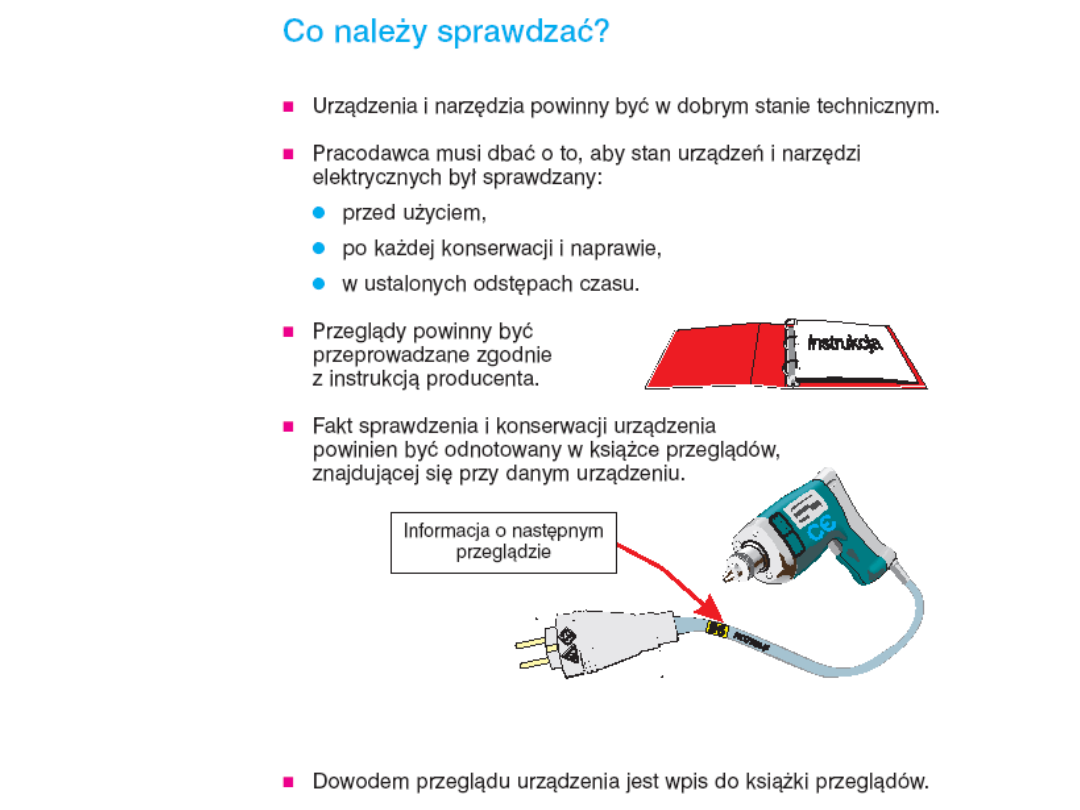

sprawdzenie:

- oględziny
- sprawdzenie oznakowania
- sprawdzenie instrukcji obsługi
- próby dostępu do części niebezpiecznych

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

przyłączanie zasilania oraz zewnętrzne giętkie

przewody i sznury

Wymagania ogólne

- sposób podłączenia do zasilania elektronarzędzi zwykłych oraz
bryzgoszczelnych i wodoszczelnych

- dostosowanie wtyczek do systemu gniazd kraju gdzie
elektronarzędzie jest sprzedawane

- zabezpieczenie giętkich przewodami i sznurów przed wyrywaniem,
nadmiernym rozciąganiem i skręcaniem (stosowanie odciążek) oraz
przed nadmiernym zginaniem (stosowanie odgiętek)

- wykonanie otworów do wprowadzania giętkich przewodów i sznurów
do elektronarzędzi w materiałach izolacyjnych lub wyposażenie w
tulejki z materiału izolacyjnego, tak aby zapobiec uszkodzeniu
przewodu przyłączeniowego (np. na skutek starzenia się materiału
izolacyjnego lub złego ukształtowania otworów

sprawdzenie przyłączania zasilania oraz

zewnętrznych giętkich przewodów i sznurów

:

- oględziny
- sprawdzenie oznakowania

Elektronarzędzi

a

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

Podstawowe cechy związane z bezpieczeństwem

użytkowania:

elementy uziemiające

Wymagania ogólne

-

trwałe i pewne podłączenie części metalowych elektronarzędzi

klasy I do zacisku ochronnego (uziemiającego) lub styku
ochronnego (uziemiającego) we wtyku

- brak elektrycznego połączenia zacisków i styków uziemiających z
zaciskiem neutralnym (jeśli on występuje)
- brak elementów do uziemiania elektronarzędzi klasy II i III

- zabezpieczenie przed przypadkowym obluzowaniem i korozją
elementów zacisków uziemiających

sprawdzenie elementów uziemiających:

- oględziny
- sprawdzenie instrukcji obsługi
- sprawdzenie oznakowania

Elektronarzędzi

a
