Overview
CoulombLancellotta
Sheet 1: Coulomb

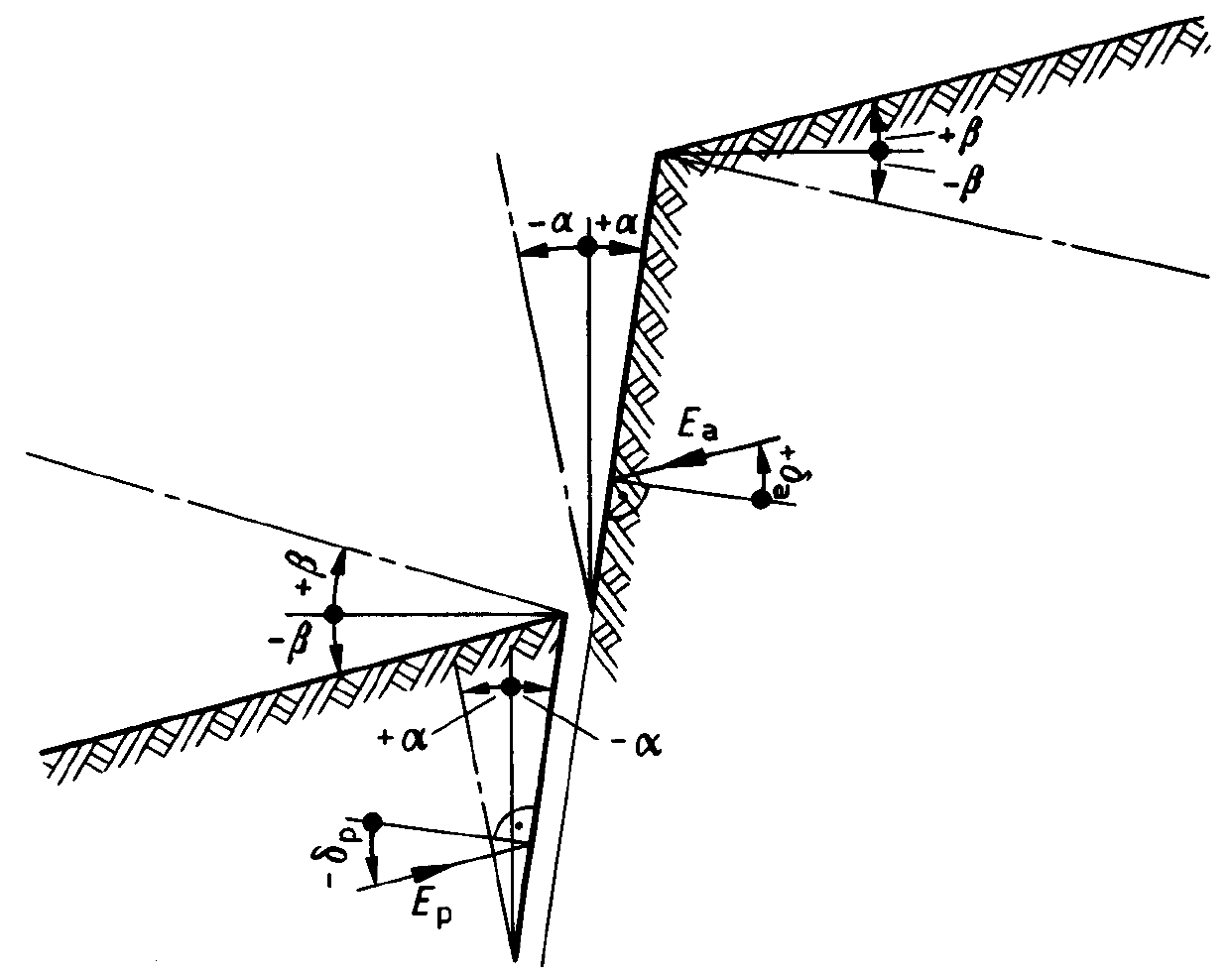

| Współczynnik parcia i odporu wg. Coulomba (Kah, Kph) i Jakyego (K0) | |||||
| Dane: | f= | 21,0 | deg | ||
| da= | 7,0 | deg | (parcie czynne - wartości dodatnie) | ||
| dp= | -7,0 | deg | (odpór - wartości ujemne) | ||
| b= | 0,0 | deg | |||
| a= | 0,0 | deg | |||
|
|||||
| Wzory: | |||||
|
|||||
| Wyniki: | Kah= | 0,437 | |||
| K0= | 0,642 | ||||
| Kph= | 2,518 | ||||
| Ja= | 52,77 | deg | |||
| Jp= | 28,74 | deg | |||
Sheet 2: Lancellotta
| Współczynnik parcia i odporu wg. Lancellotty (Kah, Kph) | ||||||
| Dane: | f= | 30,0 | deg | |||
| d= | 10,0 | deg | (parcie czynne i odpór - wartości dodatnie) | |||
| Wzory: |
|
|||||
|
||||||
| Wartości pomocnicze: | ||||||
| f= | 0,5236 | rad | ||||
| d= | 0,1745 | rad | ||||
| q(Kah)= | 0,0901 | rad | ||||
| q(Kph)= | 0,2646 | rad | ||||
| Wyniki: | Kah= | 0,305 | ||||
| Kph= | 3,886 | |||||
