Sheet 1: Arkusz1

W izolacji
I	Czas	temperatura
[A]	[s]	[0C]
38,7	0	22
	5	23
	10	24
	15	25
	20	26
	25	28
	30	30
	35	31
	40	33
	45	35
	50	36
	55	38
	60	40
	65	42
	70	44		0	22
	75	45		135	65
	80	47
	85	48
	90	49
	95	51
	100	52
	105	53
	110	54
	115	55
	120	55
	125	56
	130	57
	135	58
	140	59
	145	60
	150	60
	155	61
	160	61
	165	62
	170	63
	175	65
	180	65
	185	65

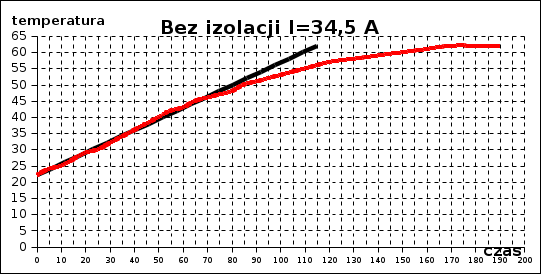

bez izolacji
I	Czas	temperatura
[A]	[s]	[0C]
34,5	0	22
	5	24
	10	25
	15	27
	20	29
	25	30
	30	32
	35	34
	40	36
	45	38
	50	40
	55	42
	60	43
	65	45
	70	46		0	22
	75	47		115	62
	80	48
	85	50
	90	51
	95	52
	100	53
	105	54
	110	55
	115	56
	120	57
	130	58
	140	59
	150	60
	160	61
	170	62
	180	62
	190	62

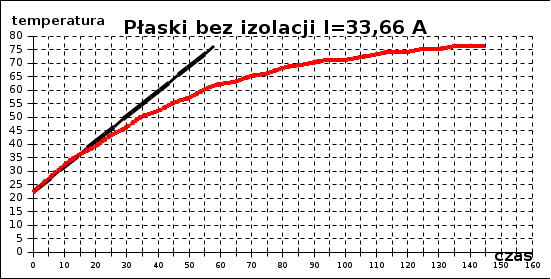

płaski bez izolacji
I	Czas	temperatura
[A]	[s]	[0C]
33,66	0	22
	5	27
	10	32
	15	36
	20	39
	25	43
	30	46
	35	50
	40	52
	45	55
	50	57
	55	60
	60	62
	65	63
	70	65
	75	66		0	22
	80	68		58	76
	85	69
	90	70
	95	71
	100	71
	105	72
	110	73
	115	74
	120	74
	125	75
	130	75
	135	76
	140	76
	145	76

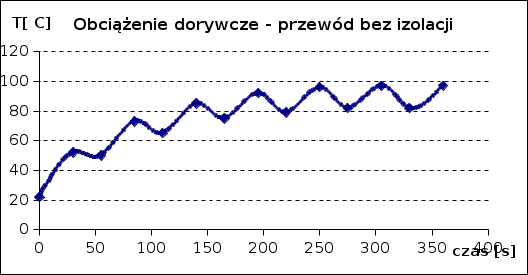

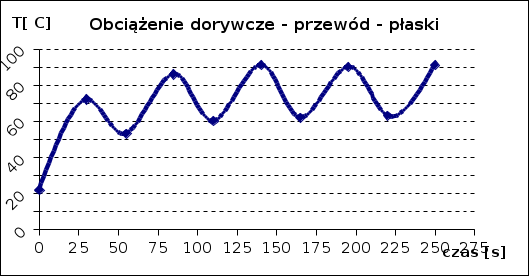

t	W izolacji Ip=65A	Bez izolacji Ip=57A	Płaski Ip=45A
[s]
0	22	22	22
30	51	52	72
55	50	50	53
85	70	73	86
110	65	65	60
140	78	85	91
165	71	75	62
195	83	92	90
220	76	79	63
250	88	96	91
275	77	82	---
305	88	97	---
330	---	82	---
360	---	97	---

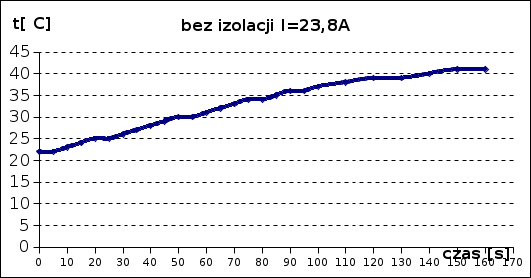

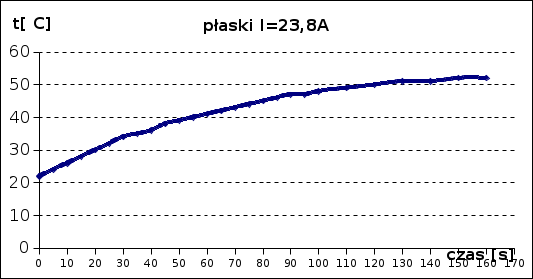

t	I	W izolacji	Bez izolacji	Płaski
[s]	[A]	oC	oC	oC
0	23,8	22	22	22
5		23	22	24
10		24	23	26
15		25	24	28
20		25	25	30
25		26	25	32
30		27	26	34
35		28	27	35
40		28	28	36
45		29	29	38
50		29	30	39
55		30	30	40
60		30	31	41
65		31	32	42
70		32	33	43
75		32	34	44
80		33	34	45
85		33	35	46
90		34	36	47
95		34	36	47
100		35	37	48
110		35	38	49
120		36	39	50
130		37	39	51
140		38	40	51
150		39	41	52
160		39	41	52

---

Sheet 2: Arkusz2

czas	przewód izolowany	przewód miedziany goły	przewód szynowy
t	temp.	temp.	temp.
[s]	[0C]	[0C]	[0C]
0	22	22	25	22
5	23	22	28	23
10	24	23	31	24
15	25	24	34	25
20	26	25	36	26
25	27	27	38	27
30	28	28	40	28
35	29	29	42	29
40	29	31	43	30
45	30	32	44	31
60	31	33	46	32
65	32	34	47	33
70	33	35	48	34
75	33	36	49	35
80	34	37	50	36
85	34	37	50	37
90	35	38	51	38
95	36	38	51	39
100	37	39	51	40
105	38	39	51	41
110	39	40	52	42
115	39	40	53	41
120	40	41	54	42
125	40	41	55	43
130	40	41	56	44
135	41	42	56	45
140	42	42	56	46
145	42	43	57	47
150	42	43	57	48
155	43	43	57	49
160	43	44	57	50
165	43	44	57	51
170	44	45	57	52
175	44	45	57	53
180	44	45	57	54
185	44	45	57	55
190	44	45		56
195	44	46		57
200	44	46		57

---

Sheet 3: Arkusz3

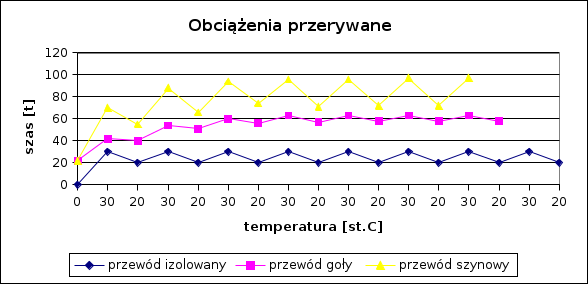

czas	przewód izolowany	przewód miedziany goły	przewód szynowy
t	temp.	temp.	temp.
[s]	[0C]	[0C]	[0C]
0	22	22	22
30	35	42	70
20	31	40	55
30	48	54	88
20	44	51	66
30	55	60	94
20	51	56	74
30	61	63	96
20	57	57	71
30	66	63	96
20	60	58	72
30	65	63	97
20	59	58	72
30	65	63	97
20	58	58
30	65
20	58
