sprawozdnr29 doc


Dominik Sadowski

Wydział Mechaniczny

Kierunek : Mechanika i Budowa Maszyn

Rok studiów : I

Ćw. prowadzi : dr hab. H.Pykacz

Doświadczenia wykonano : 8.03.2000

SPRAWOZDANIE

Z przeprowadzonego ćwiczenia nr 29 :

„Wyznaczanie współczynnika rozszerzalności cieplnej metodą elektryczną”

Celem wykonanego ćwiczenia był pomiar wydłużenia względnego drutu w funkcji temperatury, oraz wyznaczenie liniowego współczynnika rozszerzalności cieplnej.

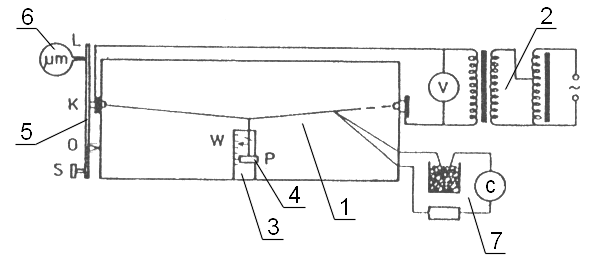

I. Schemat układu pomiarowego

Do wykonania ćwiczenia należało zestawić następujący układ pomiarowy :

0x08 graphic

1. Oszklona gablota z rozpiętym przedmiotem badania - drutem o długości l0=1,11m±0,004m

2. Układ nagrzewający drut, który składa się z autotransformatora, oraz transformatora zabezpieczającego

3. Skala lustrzana ze wskazówką (W) ugięcia drutu

4. Ciężarek (P) naprężający drut

5. Specjalna przekładnia mechaniczna; z osią (O) obrotu dźwigni; ramieniem dźwigni (OL); oraz śrubą (S) regulującą naprężenie drutu w celu sprowadzenia wskazówki (W) do wyjściowego położenia na skali lustrzanej

6. Mikrometr analogowy (μm) (kl=0,5 zakres 10mm) będący w kontakcie z końcem (L) ramienia dźwigni (OL)

7. Układ pomiaru temperatury drutu; składający się z termopary oraz miernika cyfrowego (klasy 0,5, rozd.=0,1) wyskalowanego w jednostkach temperatury

II. Wykaz zadań pomiarowych

Zadania pomiarowe sprowadzają się do zestawienia niezbędnego zestawu wykorzystywanego w tym ćwiczeniu, a następnie do odczytu na mikrometrze (μm) wydłużenia l' (rzeczywisty wydłużenie l drutu ze względu na zastosowanie specjalnej przekładni mechanicznej wynosi l= l'/2) drutu w danej temperaturze Ti (która dobieramy podwyższając napięcie pokrętłem autotransformatora). Przy czym odczytu wydłużenia l' dokonuje się przy uprzednim ustawieniu wskazówki (W) ugięcia drutu w położenie wyjściowe na skali lustrzanej. Pomiaru dokonuje się poczynając od temperatury pokojowej T0 w przyrostach co około 15°C od poprzedniego odczytu, nie przekraczając jednak 150°C. Gdy zostanie osiągnięta temperatura maksymalna (około 150°C) należy rozpocząć proces ochładzania, podczas którego analogicznie jak przy nagrzewaniu, mierzy się wydłużenie l' w rozstępach około 15°C.

Na podstawie odczytanych danych wyznacza się liniowy współczynnik rozszerzalności cieplej drutu, korzystając w tym celu z prawa opisującego zależność długości ciała od temperatury :

0x08 graphic

Następnie sporządza się wykres przedstawiający zależność wydłużenia względnego γ=l/l0­­­­­ od przyrostu temperatury T, z którego w łatwy sposób można odczytać wartość liniowego współczynnika rozszerzalności cieplnej, bowiem jest ona równa tangensowi kąta nachylenia krzywej na tym wykresie.

III. Tabele z wynikami pomiarów

Pomiar I - nagrzewanie drutu



T [°C]

(T)max °C]

T [°C]

(T)max [°C]

l' [m]

(l')max [m]

lT [m]

(lT) [m]

γ ·10-5

(γ) ·10-5

T0 =

25,5

0,2275

0

0

1000

50

0

0

0,000

0,00

T1 =

42,3

0,3115

16,8

0,539

1660

50

330

50

29,73

2,36

T2 =

58,6

0,393

33,1

0,6205

2190

50

595

50

53,60

2,45

T3 =

72,2

0,461

46,7

0,6885

2830

50

915

50

82,43

2,55

T4 =

87,6

0,538

62,1

0,7655

3360

50

1180

50

106,31

2,64

T5 =

102,1

0,6105

76,6

0,838

4090

50

1545

50

139,19

2,75

T6 =

116,2

0,681

90,7

0,9085

4490

50

1745

50

157,21

2,82

T7 =

130,3

0,7515

104,8

0,979

4960

50

1980

50

178,38

2,90

T8 =

145,5

0,8275

120

1,055

5970

50

2485

50

223,87

3,06

Pomiar II - ochładzanie drutu



T [°C]

(T)max °C]

T [°C]

(T)max [°C]

l' [m]

(l')max [m]

lT [m]

(lT) [m]

γ ·10-5

(γ) ·10-5

T0 =

26,6

0,233

0

0

1000

50

0

0

0,000

0,00

T1 =

42,5

0,3125

17

0,5455

1560

50

280

50

25,23

2,34

T2 =

57,2

0,386

31,7

0,619

2140

50

570

50

51,35

2,44

T3 =

72,2

0,461

46,7

0,694

2720

50

860

50

77,48

2,53

T4 =

87,7

0,5385

62,2

0,7715

3340

50

1170

50

105,41

2,63

T5 =

103,1

0,6155

77,6

0,8485

3980

50

1490

50

134,23

2,74

T6 =

117,5

0,6875

92

0,9205

4570

50

1785

50

160,81

2,83

T7 =

131

0,755

105,5

0,988

5060

50

2030

50

182,88

2,91

T8 =

149,7

0,8485

124,2

1,0815

6860

50

2930

50

263,96

3,20

Średnia z pomiaru I i II



T [°C]

(T)max °C]

T [°C]

(T)max [°C]

l' [m]

(l')max [m]

lT [m]

(lT) [m]

γ ·10-5

(γ) ·10-5

T0 =

26,05

0,23025

0

0

1000

50

0

0

0,000

0,00

T1 =

42,4

0,312

16,9

0,542

1610

50

305

50

27,48

2,35

T2 =

57,9

0,3895

32,4

0,6195

2165

50

582,5

50

52,48

2,44

T3 =

72,2

0,461

46,7

0,691

2775

50

887,5

50

79,95

2,54

T4 =

87,65

0,53825

62,15

0,76825

3350

50

1175

50

105,86

2,63

T5 =

102,6

0,613

77,1

0,843

4035

50

1518

50

136,71

2,74

T6 =

116,85

0,68425

91,35

0,91425

4530

50

1765

50

159,01

2,83

T7 =

130,65

0,75325

105,15

0,98325

5010

50

2005

50

180,63

2,90

T8 =

147,6

0,838

122,1

1,068

6415

50

2708

50

243,92

3,13

Opis oznaczeń użytych w tabelach :

T0..T8 - kolejne odczyty temperatury z miernika cyfrowego

(T)max - maksymalny błąd pomiaru temperatury miernikiem cyfrowym

T - przyrost temperatury

(T)max - maksymalny błąd przyrostu temperatury

l' - wydłużenie drutu odczytane bezpośrednio z mikrometra analogowego

(l')max - maksymalny błąd pomiaru przyrostu długości drutu mikrometrem analogowym

l - rzeczywisty przyrost długości drutu

(l)max - maksymalny błąd rzeczywistego przyrostu długości drutu

γ - wydłużenie względne drutu

(γ) - błąd wyliczenia wydłużenia względnego

IV. Wzory, przykładowe obliczenia :

Dane użyte do pokazania przykładowych obliczeń pochodzą z tabeli „Pomiar I - nagrzewanie drutu”

a) Obliczanie przyrostu temperatury :

Ti=Ti-T0 gdzie i∈{0..8} np.: T5=102,1-25,5=76,6°C

b) Obliczanie rzeczywistego przyrostu długości drutu :

0x01 graphic
0x01 graphic
gdzie T∈{0..8} np.: 0x01 graphic
μm

c) Obliczanie wydłużenia względnego drutu :

0x01 graphic
gdzie i∈{0..8} np.: 0x01 graphic


0x08 graphic

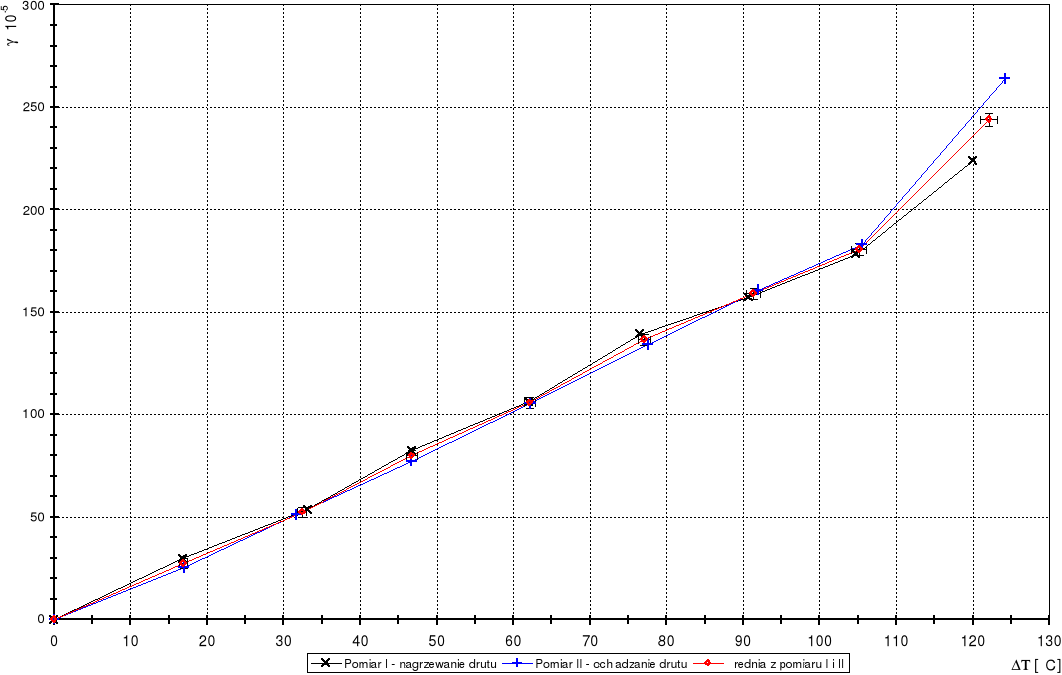

V. Wykres zależności względnego wydłużenia γ w funkcji przyrostu temperatury, oraz wyliczenie liniowego współczynnika rozszerzalności cieplnej


Aby wyznaczyć liniowy współczynnik rozszerzalności cieplnej można posłużyć się wcześniej przytoczoną zależnością :

0x08 graphic
0x08 graphic

Wartość tego współczynnika dla badanego ciała stałego, którym jest stalowy drut oblicza się podstawiając dane (z tablicy/wykresu Średnia z pomiaru I i II) dla których powyższa zależność jest najmocniej zbliżona do liniowej, czyli dla przyrostów temperatur z przedziału 0-60°C i odpowiadającym tym temperaturom wartościom wydłużenia względnego.

0x08 graphic

VI. Dyskusja niepewności pomiarowej, oraz przykładowe obliczenia.

Niepewność pomiarowa powstaje podczas pomiaru wejściowych wielkości fizycznych tj. : temperatury i przyrostu długości druta. Niepewność ta pochodzi od zastosowanych przyrządów pomiarowych : miernika cyfrowego temperatury, oraz mikrometra analogowego.

Poniżej zamieszczono wzory z których zostały wyliczone poszczególne niepewności, oraz przykładowe obliczenia :

Dane użyte do pokazania przykładowych obliczeń błędów pochodzą z tabeli „Pomiar I - nagrzewanie drutu”

-Błąd pomiaru temperatury :

0x01 graphic
gdzie i∈{0..8} oraz : k­­ld - klasa miernika cyfrowego, rozd. - rozdzielczość miernika cyfrowego, x - wartość temperatury odczytana bezpośrednio z wyświetlacza miernika cyfrowego

np.:

0x01 graphic
°C

-Błąd przyrostu temperatury :

(Ti)max= (Ti)+(T) gdzie i∈{0..8}

np.:

(T5)max= (T5)+(T)=0,61+0,23=0,84°C

-Błąd długości l0 druta wynosi : (l0)=±0,004m

-Błąd pomiaru wydłużenia druta odczytanego bezpośrednio z mikrometru analogowego wynosi :

0x01 graphic
0x01 graphic
gdzie kl - klasa miernika analogowego , Z - zakres miernika

np.:

0x01 graphic

-Błąd przyrostu długości rzeczywistej (l)

0x01 graphic
0x01 graphic

np.:

0x01 graphic

-Błąd wydłużenia względnego (γ)

0x01 graphic

np.:

0x01 graphic

-Błąd względny liniowego współczynnika rozszerzalności cieplnej :

0x01 graphic
0x01 graphic

Błąd względny liniowego współczynnika rozszerzalności cieplnej wyliczę dla danych z tablicy/wykresu „Średnia z pomiaru I i II” w których zależność 0x01 graphic
jest zbliżona do liniowej.

0x01 graphic

VII. Wnioski końcowe :
