16 LVDS doc


16. Co to jest LVDS, dlaczego możliwe jest uzyskanie różnicy napięć między 1 i 0 na poziomie 0,3 V i transmisja jest odporna na zakłócenia.

LVDS (Low-Voltage Differential Signaling)

Standard umożliwiający bardzo szybki transfer danych. W ramach jednego połączenia używa się 2 fizycznych linii (czasami 4 aby umożliwić transfer w dwóch kierunkach)

0x01 graphic

0x01 graphic

Różnica napięć to tylko 0.3V, przez co zmniejsza się moc tracona na rezystorze oraz zmniejsza się emisja fal elektromagnetycznych (zakłóceń), mniej gwałtownie zmienia się napięcie, przez co odbicia na linii długiej są mniejsze i częstotliwość pracy może być większa.

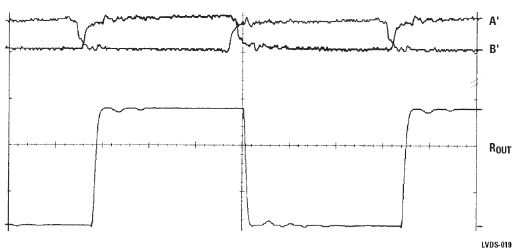

Dwie bardzo blisko prowadzone linie powodują, że zewnętrze zakłócenie się równoważy

0x01 graphic
0x01 graphic

0x01 graphic

0x08 graphic

Gdzie jest używane?

Standardy szeregowe

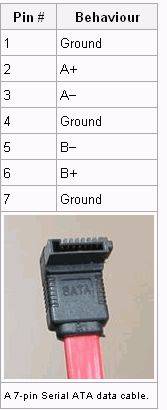

Serial ATA SATA1- 1.5 Gb/s; SATA2 - 3Gb/s

FireWire (IEEE 1394 ) 400Mb/s (1600Mb/s)

Standardy równoległo/szeregowe

RocetIO - do łączenia układów scalonych, 6.25Gb/s /linię

PCI-Express 2.5Gb/s / linie - dla 16linii= 4GB/s

ver2: 5Gb/s/linię;

HyperTransport: 200Mb/s - 2.6Gb/s / linie

Na podstawie: http://www.fpga.agh.edu.pl/tc/Linia_Dluga.ppt

En.wikipedia.org :

LVDS is a differential signaling system, meaning that it transmits information as the difference between the voltages on a pair of wires; the two wire voltages are compared at the receiver. In a typical implementation, the transmitter injects a small current, typically 3.5 mA, into one wire or the other, depending on the logic level to be sent. The current passes through a resistor of about 100 to 120 ohms (matched to the characteristic impedance of the cable) at the receiving end, then returns in the opposite direction along the other wire. From Ohm's law, the voltage difference across the resistor is therefore about 350 mV. The receiver senses the polarity of this voltage to determine the logic level. This type of signalling is called a current loop.

The small amplitude of the signal and the tight electric- and magnetic-field coupling between the two wires reduces the amount of radiated electromagnetic noise (and power lost to conductor resistance).
