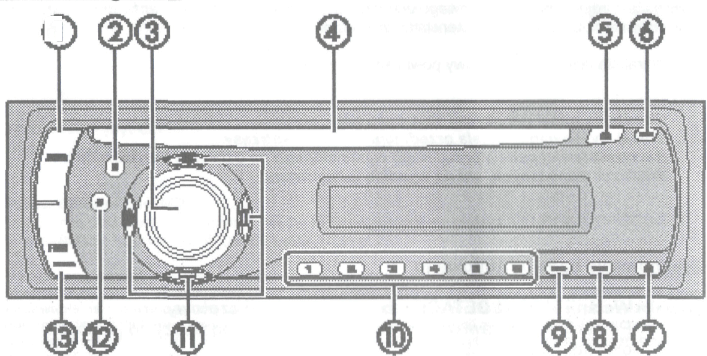

OPIS ELEMENTÓW PANELA PRZEDNIEGO

lliillliiiiislli " ^: ii ' .•'.•'

Jednostka główna fl

^;; •

\CZANIEi WYŁĄCZANIE URZĄDZENIA

10. Klawisze numeryczne 1-6 Preset Tuning

Służą do wstępnego programowania stacji radiowych oraz do bezpośredniego wybierania żądanych numerów ścieżek podczas obsługi zmieniacza CD.

11. Klawisze 4 > *> **

Służą do aktywacji ręcznego dostrajania stacji radiowych, szybkiego przeszukiwania płyty do przodu i do tyłu oraz funkcji poszukiwania ścieżek. Także wykorzystywane do funkcji sterujących.

12. Klawisz BAND

Pozwala na wybór między dwoma podzakresami pasma fal ultrakrótkich (FM) oraz falami średnimi/długimi (MW/LW), a także na anulowanie trybu działania poszczególnych funkcji lub wyjście z menu.

13. Klawisz FUNCTION

Naciśnij w celu przywołania menu funkcji.

Wyświetlacz

1. Klawisz AUDIO

Wybiera różne ustawienia dźwięku.

2. Klawisz EQ

Wybiera różne ustawienia krzywej korektora.

3. Klawisz SOURCE, pokrętło VOLUME

Urządzenie to jest włączane po wybraniu źródła sygnału. Wielokrotne wciśnięcie tego klawisza pozwoli dokonać przeglądu wszystkich dostępnych źródeł sygnału. Naciśnij i przytrzymaj w celu wywołania menu ustawień początkowych gdy urządzenie jest wyłączone. Pokrętło reguluje poziom głośności.

4. Szczelina aplikacji płyty.

5. Klawisz EJECT

Naciśnij aby wysunąć płytę z wbudowanego odtwarzacza płyt CD.

6. Klawisz TA

Służy do włączania/wyłączania funkcji odbioru komunikatów drogowych (traffic announcement Służy do wybierania żądanego zestawu informacji wyświetlanych na wyświetlaczu.

7. Klawisz DEJACH

Służy do odłączania panela frontowego od urządzenia.

8. Klawisz DISPLAY

Przełącza informacje na wyświetlaczu.

9. Klawisz LOUD

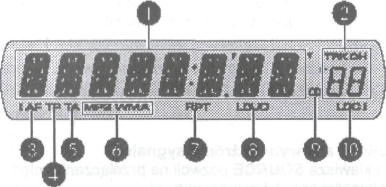

1. Główny obszar wyświetlacza

Pokazuje różne informacje dotyczące statusu wybranej funkcji jak na przykład ustawiona częstotliwość tunera radiowego.

2. Wskaźnik numeru zaprogramowanej stacji/odtwarzanej ścieżki.

¹

3. Wskaźnik AF

Pojawia się gdy aktywna jest funkcja AF (alternatywnej częstotliwości).

4. Wskaźnik TP

Pojawia się gdy dostrojona jest stacja TP.

5. Wskaźnik TA

Pojawia się gdy aktywna jest funkcja TA (komunikaty drogowe).

6. Wskaźnik MP3/WMA

Wskazuje typ aktualnie odtwarzanej płyty.
