Marcin Szeja ćw4 semVII gr2 niestacjonarne

background image

SPRAWOZDANIE Z DWICZENIA LABORATORYJNEGO

Politechnika Śląska w Gliwicach

INSTYTUT ELEKTROENERGETYKI I STEROWANIA UKŁADÓW

LABORATORIUM
SYSTEMÓW CAD

W UKŁADZIE

STEROWANIA

Sprawozdanie z dwiczenia

„Analiza stanów dynamicznych silnika indukcyjnego

prądu przemiennego”

Semestr

VII

Sekcja

4

Wykonano:

10.11.2012r.

Ocena:

Imię i nazwisko


1. Szeja Marcin

Oddano:

1.12.2012r.

background image

1. Cel dwiczenia

Celem dwiczenia jest wyznaczenie przebiegów prądów, momentu i prędkości obrotowej
silnika indukcyjnego prądu przemiennego w czasie rozruchu i zmiany obciążenia.

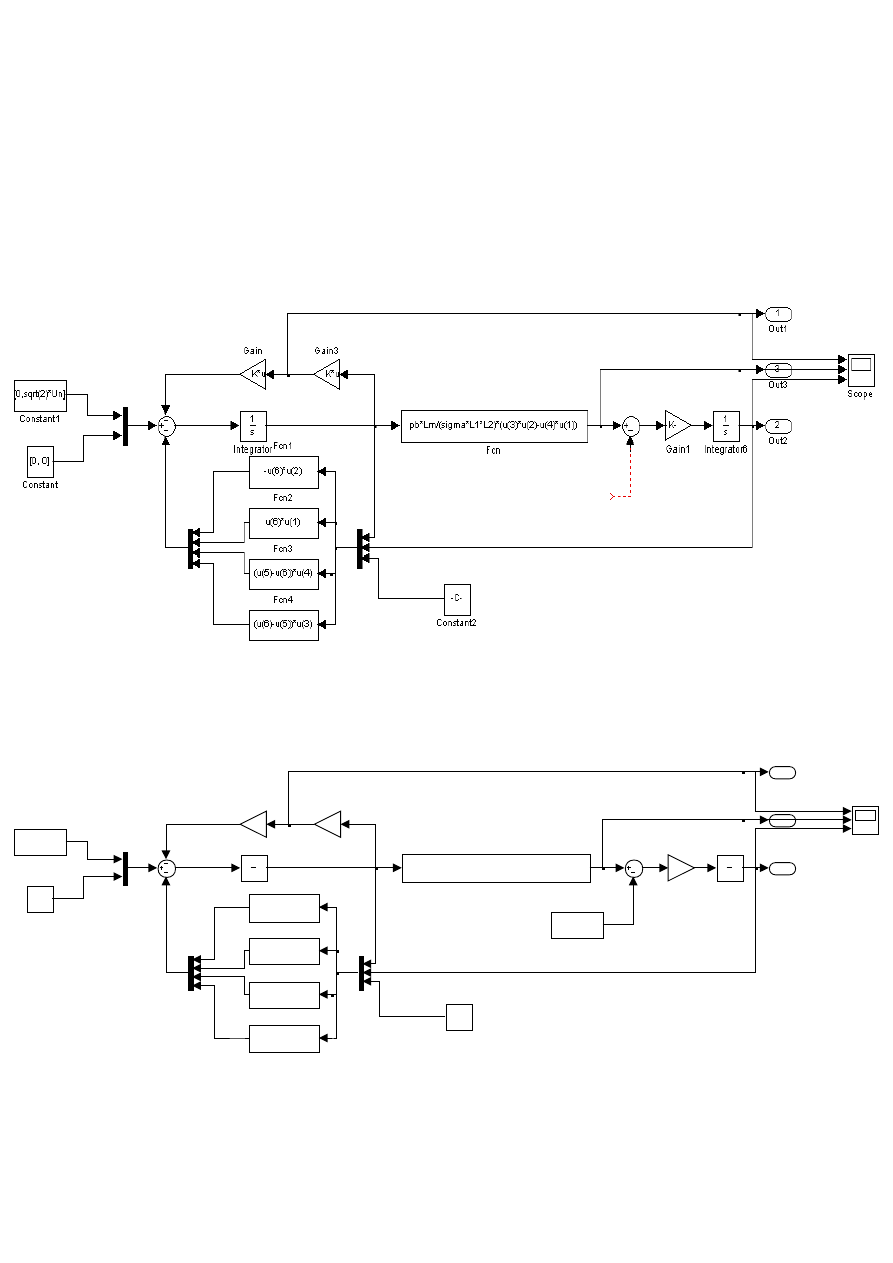

2. Model matematyczny silnika indukcyjnego

a) Dla biegu jałowego

b) Dla warunków znamionowych

3

Out3

2

Out2

1

Out1

Scope

1

s

Integrator6

1

s

Integrator

K*u

Gain3

-K-

Gain1

K*u

Gain

(u(6)-u(5))*u(3)

Fcn4

(u(5)-u(6))*u(4)

Fcn3

u(6)*u(1)

Fcn2

-u(6)*u(2)

Fcn1

pb*Lm/(sigma*L1*L2)*(u(3)*u(2)-u(4)*u(1))

Fcn

Mz

Constant3

-C-

Constant2

[0,sqrt(2)*Un]

Constant1

[0, 0]

Constant

background image

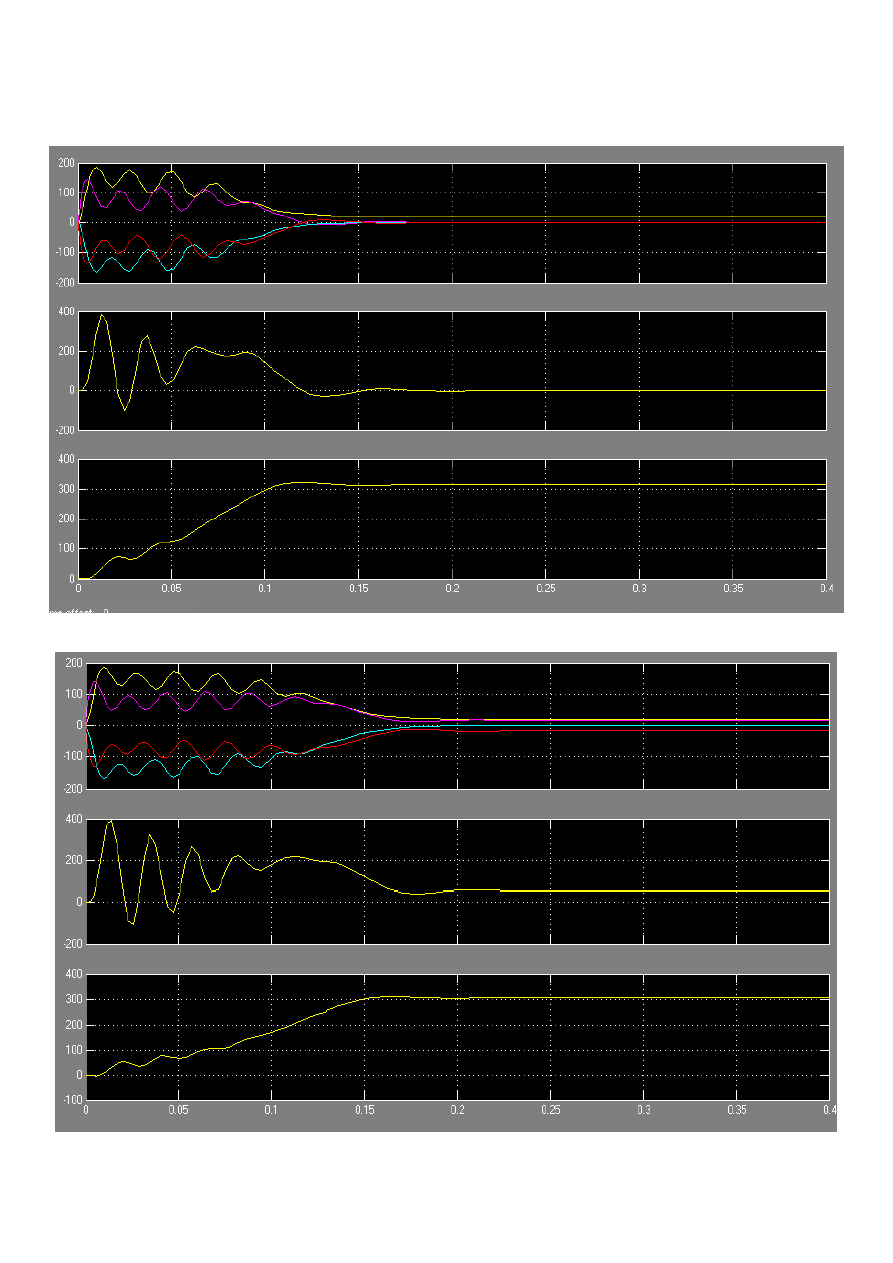

3. Wykresy

a) Dla biegu jałowego

b) Dla warunków znamionowych

background image

Oznaczenia :
Wykres pierwszy : Prąd wirnika (kolor żółty/ fioletowy)
Prąd stojana (kolor czerwony/niebieski)
Wykres drugi: moment
Wykres trzeci : prędkośd

4.Wnioski

Analizując wykresy zauważono, iż prąd stojana i wirnika, moment oraz prędkośd w czasie rozruchu z
obciążeniem potrzebuje dłuższego czasu do stabilizacji. W chwili obciążenia prąd i moment osiąga
stałą wartośd po 5 pulsach/harmonicznych.
