1
Temat 3
Geodezyjne opracowanie planu realizacyjnego
Grzegorz Kruczek
grupa 3
ć
wiczeniowa
(laboratoryjna 5)
1
Temat 3
Geodezyjne opracowanie planu realizacyjnego
Grzegorz Kruczek
grupa 3
ć
wiczeniowa
(laboratoryjna 5)
2
Skład operatu
•
Sprawozdanie techniczne………………………………………………………...3-4
•
Zestaw danych...................................................................................................5
•

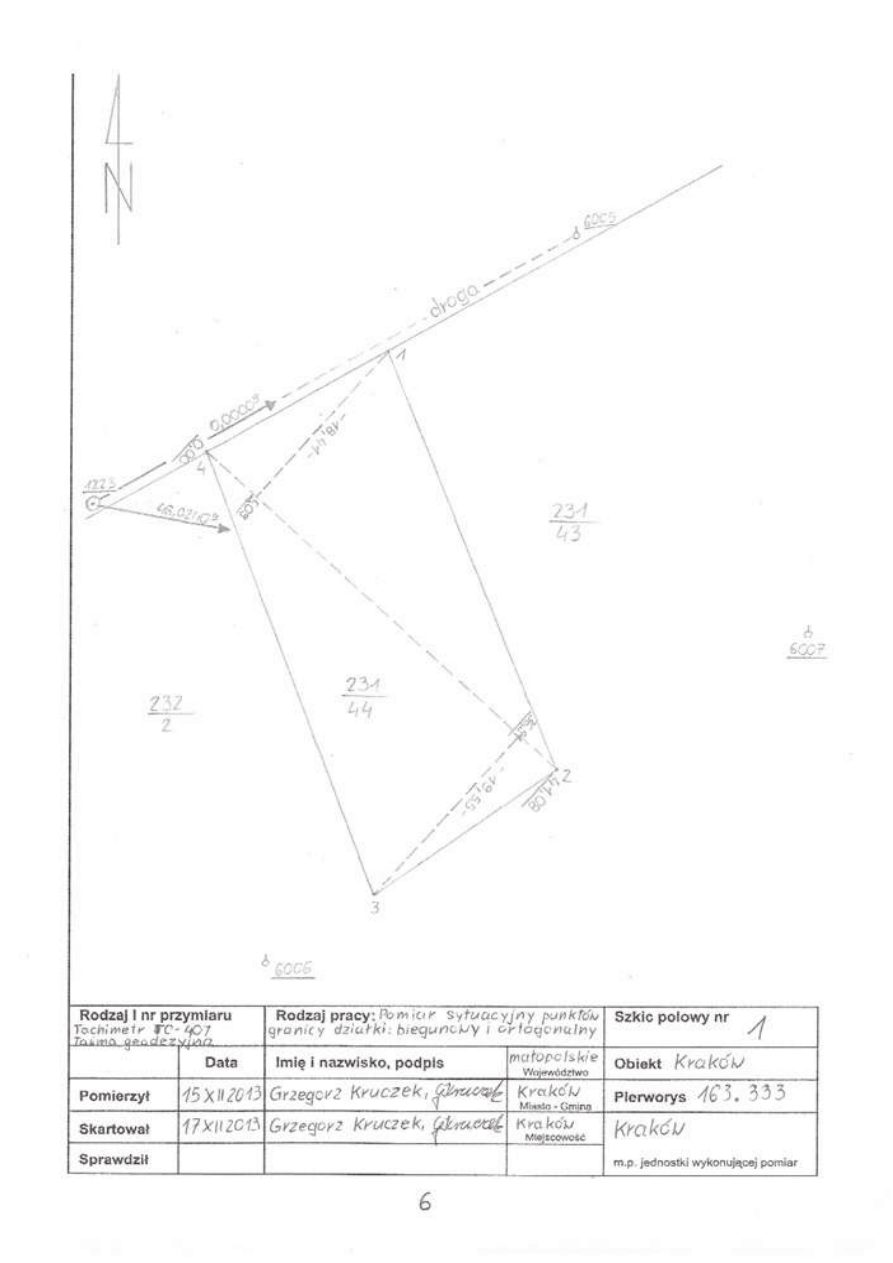

Szkic polowy......................................................................................................6
•

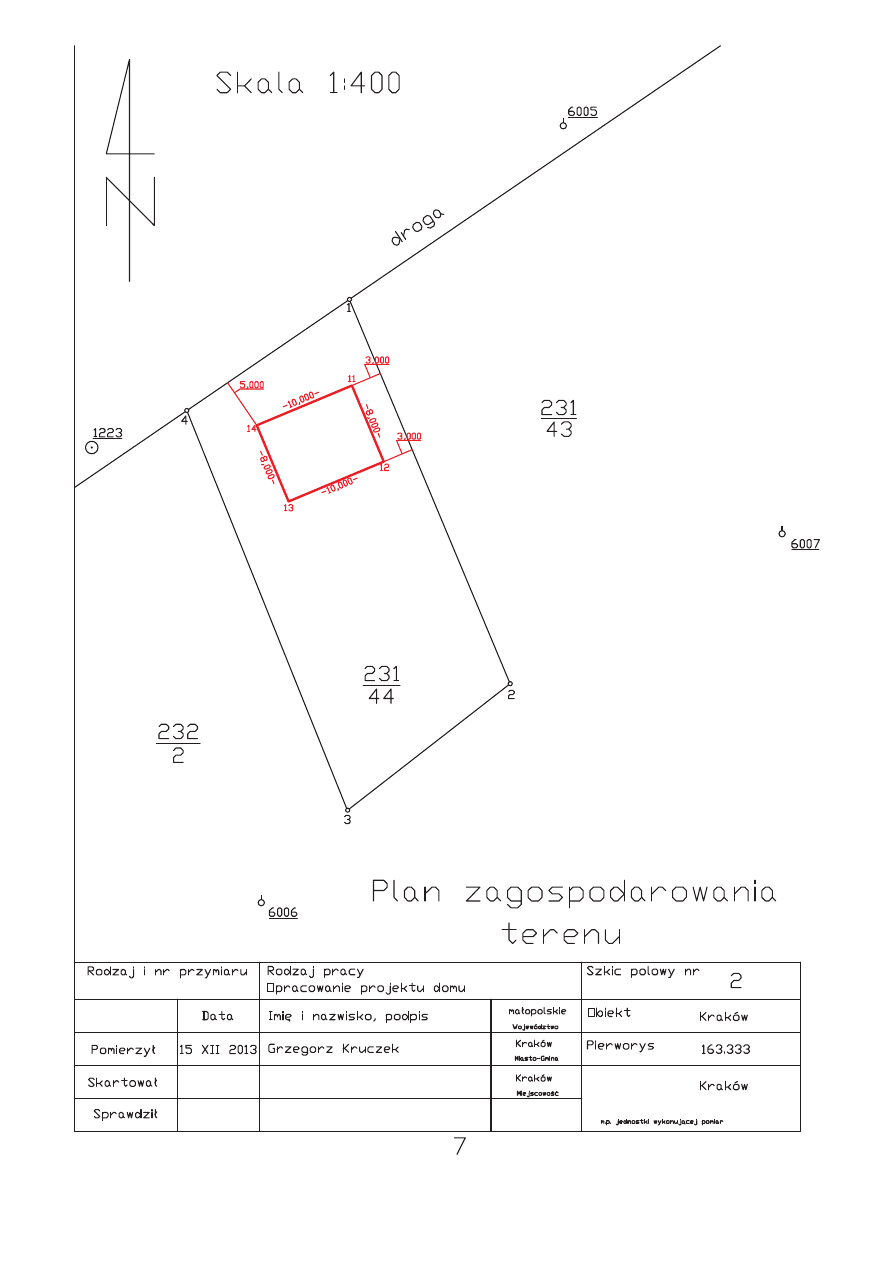

Plan zagospodarowania terenu.........................................................................7
•

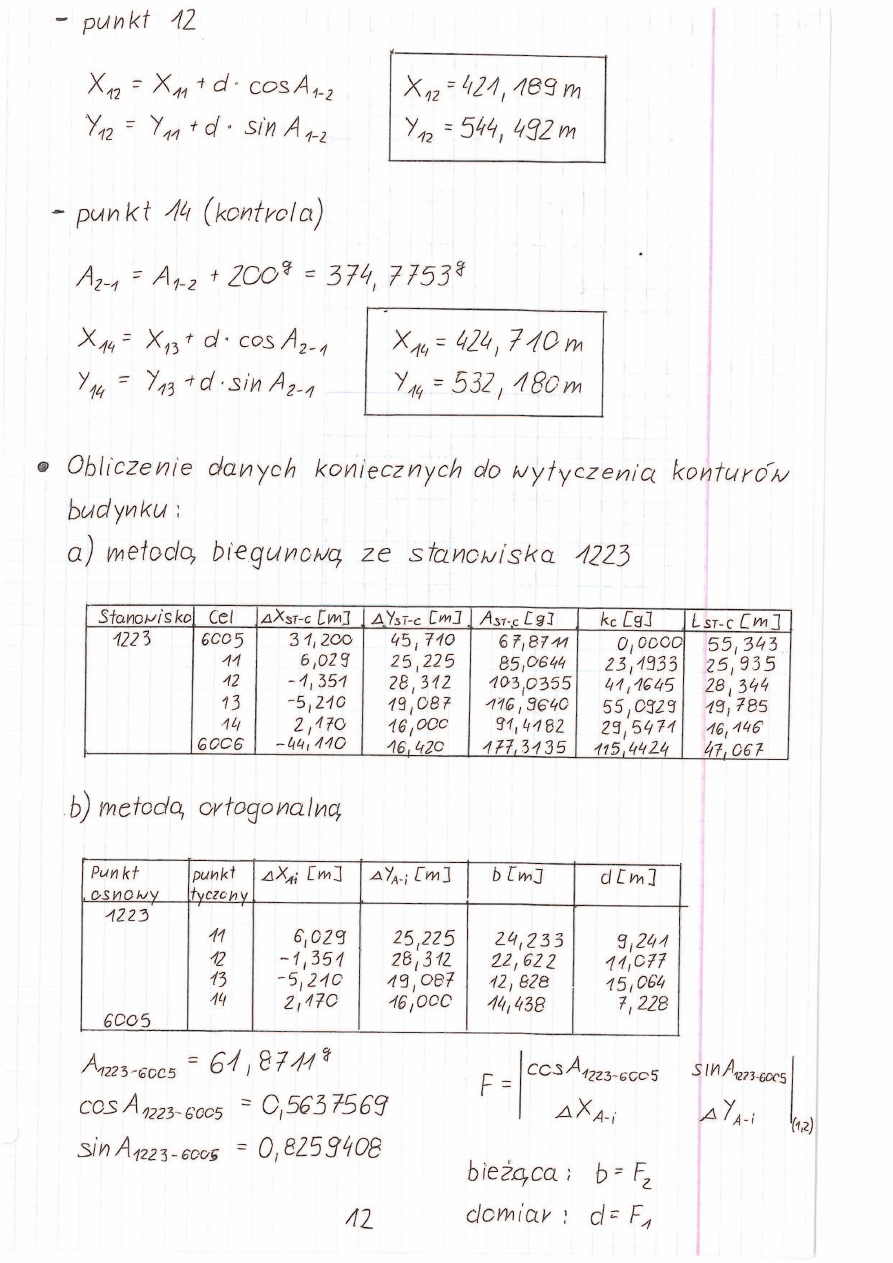

Obliczenia r
ę
czne.........................................................................................8-13
•

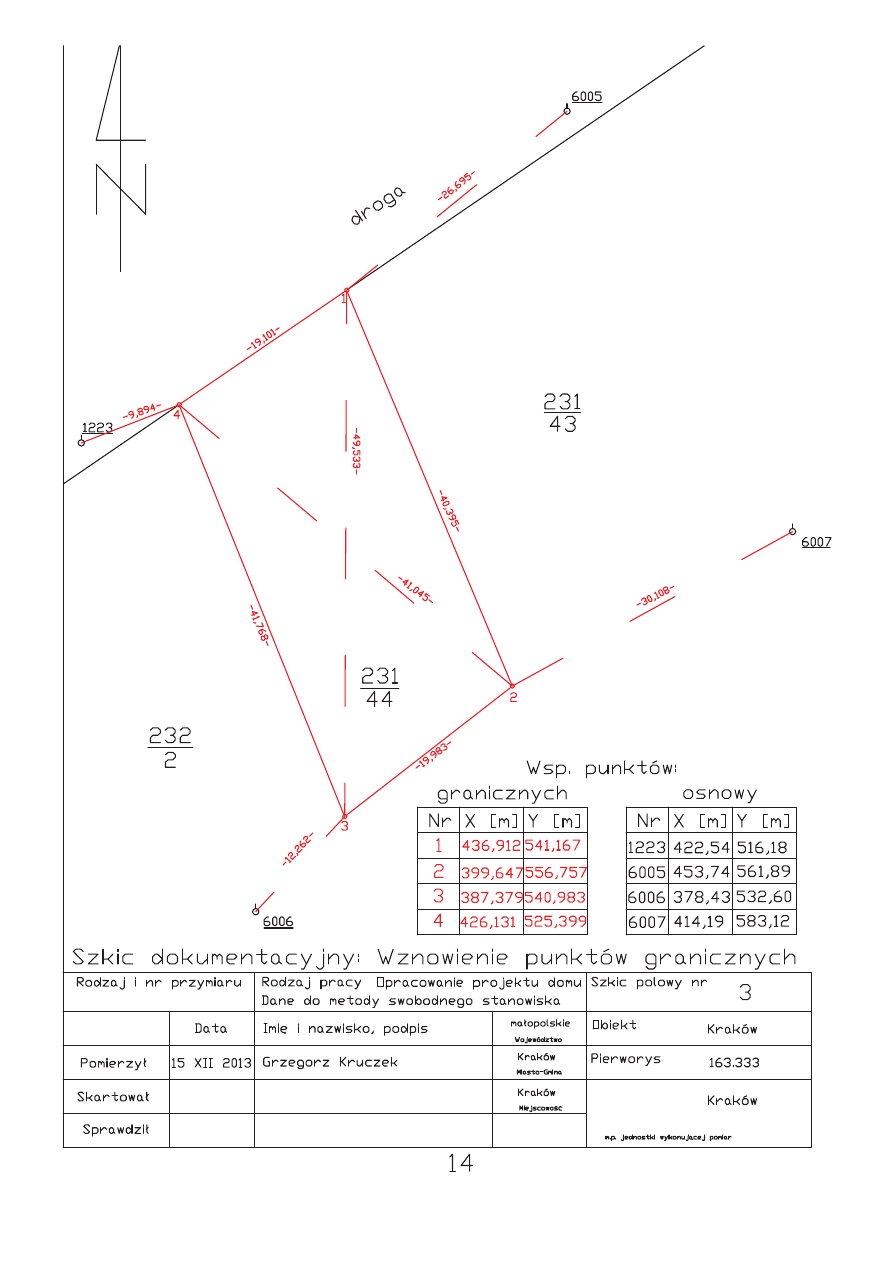

Szkic dokumentacyjny: Wznowienie punktów granicznych.............................14
•

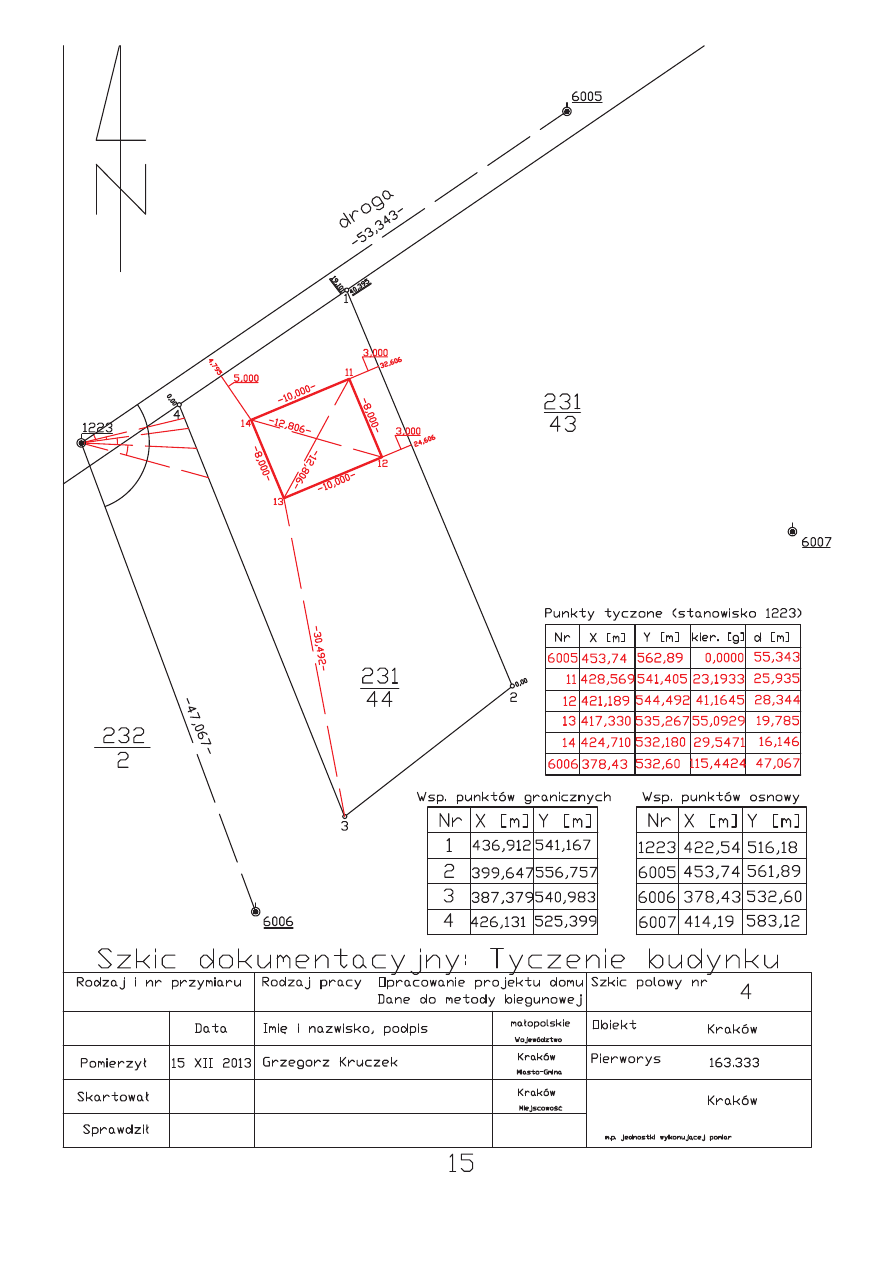

Szkic dokumentacyjny: Tyczenie budynku......................................................15
•
Obliczenia metodami komputerowymi.............................................................16
•
Kontrola do tyczenia........................................................................................17
3
Sprawozdanie techniczne
1. Dane formalno-prawne:
•
Zleceniodawca: Akademia Górniczo-Hutnicza im. S. Staszica w Krakowie,
Wydział Geodezji Górniczej i In
ż
ynierii
Ś
rodowiska;
•
Wykonawca: Grzegorz Kruczek;
•
Okres wykonywania zlecenia:
a) termin rozpocz
ę
cia prac: 9 XII 2013r.;
b) termin zako
ń
czenia prac: 23 I 2014r.;
•
Przedmiot zlecenia: geodezyjne opracowanie planu realizacyjnego domu na
działce 231/44;
2. Dokumentacja wykorzystana przy wykonywaniu zlecenia:
•
Rodzaj dokumentacji (zestaw 3):
o
Wykaz współrz
ę
dnych punktów osnowy;
o
Dziennik obserwacyjny pomiaru biegunowego;
o
Dziennik pomiaru ortogonalnego;
o
Wymiary projektowanego domu;
o
Warunki usytuowania projektowanego domu;
o
Wydruk w skali 1: 300 przedstawiaj
ą
cy sytuacj
ę
w terenie (bez
okre
ś
lenia kierunku północy);
•
Zakres wykorzystania dokumentacji: wykonanie oblicze
ń
niezb
ę
dnych do
realizacji projektu;
3. czynno
ś
ci obliczeniowe:
•
Obliczenia r
ę
czne:
o

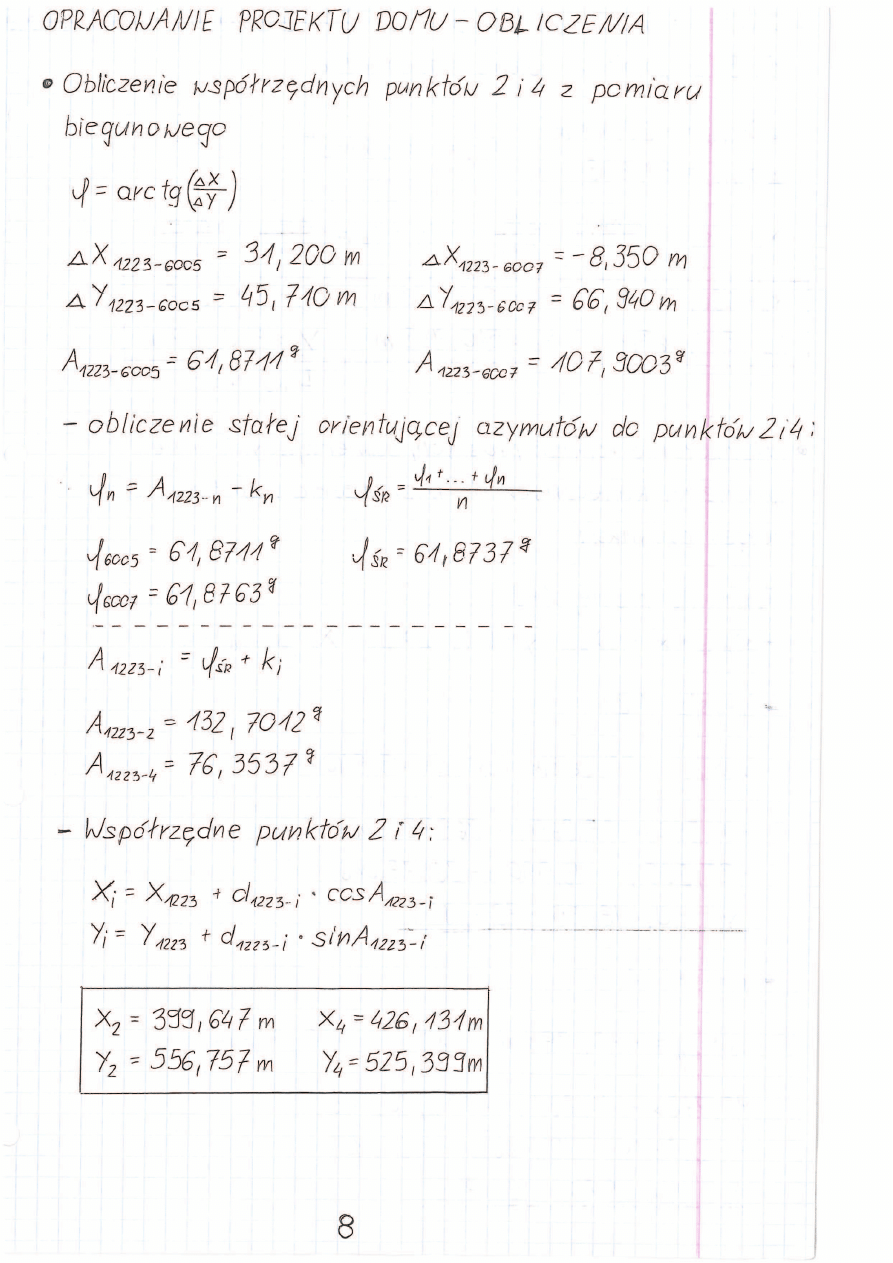

Obliczenie stałej orientuj
ą
cej i azymutów do punktów 2 i 4;
o
Obliczenie współrz
ę
dnych XY punktów 2 i 4;
o
Obliczenie współrz
ę

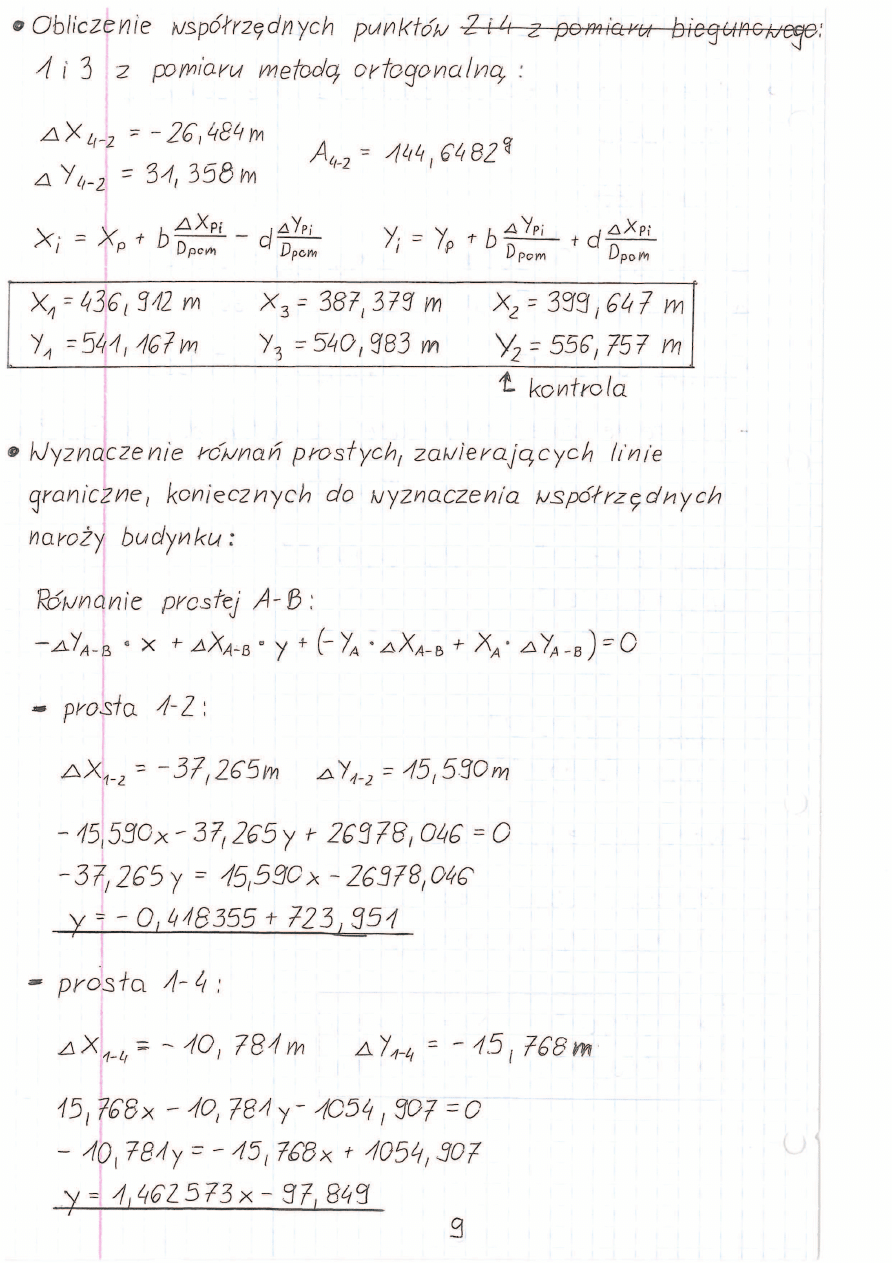

dnych XY punktów 1 i 3 z pomiaru metoda
ortogonaln
ą
wraz z kontrol
ą
punktu 2;
o
Wyznaczenie równa
ń
prostych 1-2 i 1-4 okre
ś
laj
ą
cych granice;
o

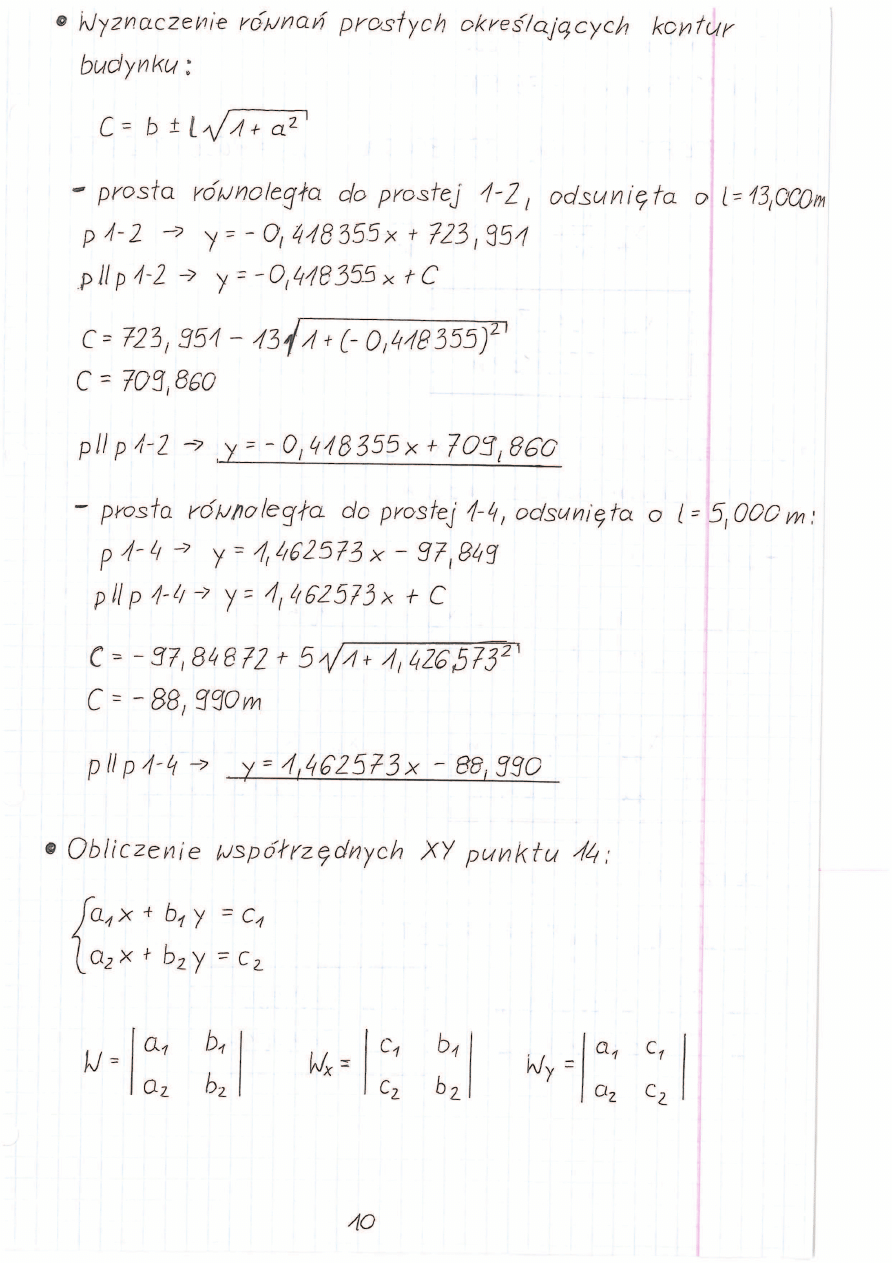

Wyznaczenie równa
ń
prostych okre
ś
laj
ą
cych obrys budynku;
o
Obliczenie współrz
ę
dnych XY punktu 14;
o

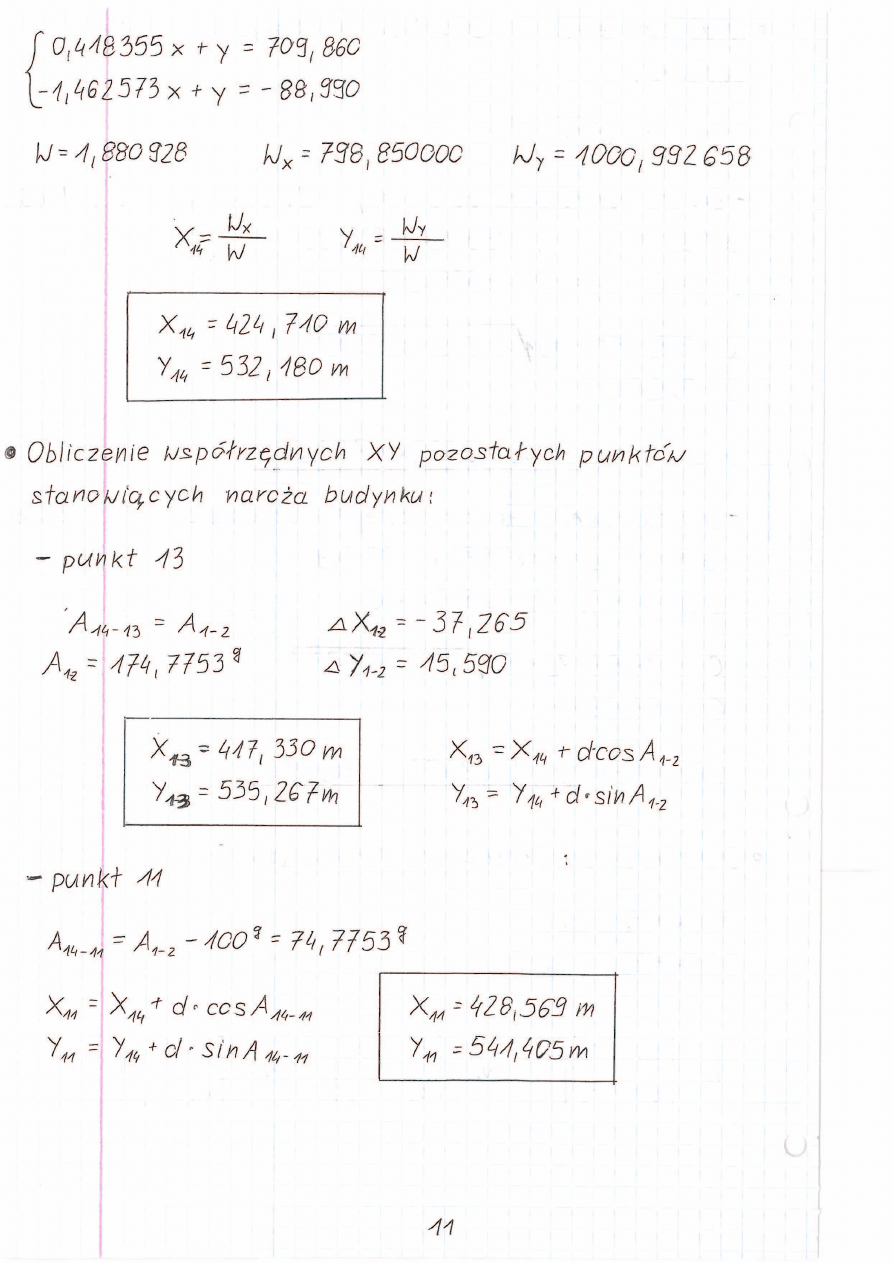

Obliczenie współrz
ę
dnych XY pozostałych punktów stanowi
ą
cych
naro
ż
a budynku;
o
Obliczenie danych koniecznych do wyznaczenia konturu budynku;
o
Ko
ń
cowe zestawienie współrz
ę
dnych wyznaczonych punktów;
•
W programie winkalk:
o
Obliczenie współrz
ę
dnych punktów pomierzonych metod
ą
biegunow
ą
;
o
Obliczenie punktów pomierzonych metoda domiarów;
o
Wyznaczenie współrz
ę
dnych punktów naro
ż
nych domu metoda
graficzna w programie AutoCad na podstawie wcze
ś
niejszych danych
obliczonych w winkalku;
•
Wnioski: Wyniki uzyskane w toku oblicze
ń
r
ę
cznych s
ą
zgodne z uzyskanymi
przy pomocy metod komputerowych; potwierdza to poprawno
ść
otrzymanych
wyników;
4. Opracowanie wyników: Cały proces post
ę
pu prac geodezyjnych został
udokumentowany zamieszczonymi poni
ż
ej szkicami:
o
Szkicem pomiarów;
o
Planem zagospodarowania terenu;
4
o
Szkicem dokumentacyjnym wznowienia punktów granicznych;
o
Szkicem dokumentacyjnym tyczenia budynku;
Kraków, 22 I 2014r.
Grzegorz Kruczek
…………………………………………….
podpis
5
Zestaw danych
•
Współrz
ę
dne punktów osnowy:
Numer
X [m]
Y [m]
1223
422,54
516,18
6005
453,74
561,89
6006
378,43
532,60
6007
414,19
583,12
•
Dziennik obserwacyjny pomiaru biegunowego:
Stan
Cel
Kierunek [g] Odległość [m]
1223
6005
0,0000
55,362
6007
46,0240
67,471
2
70,8275
46,589
4
14,4800
9,894
•
Dziennik pomiaru ortogonalnego:
•
Wymiary projektowanego domu:
11-14=12-13= 10,000 m
11-12=14-13= 8,000 m
•
Warunki usytuowania:
Bok 11-12 jest równoległy do granicy 1-2 i jest odsuni
ę
ty o 3,000 m
Punkt 14 jest odsuni
ę
ty od granicy 1-4 o warto
ść
5,000 m
Punkt
Bieżąca [m]
Domiar
[m]
4
0,000
0,000
1
5,090
-18,410
3
36,910
19,550
2
41,080
0,000
16
Obliczenia metodami komputerowymi
Data: 21-01-2014
Obiekt C:\Winkalk\Temat 3 [13]
OBLICZENIE WSPÓŁRZ
Ę
DNYCH PUNKTÓW POMIERZONYCH METOD
Ą
BIEGUNOW
Ą
Stanowisko: 1223
X=422,540 Y=516,180 H=0,000
Nawi
ą
zanie: 6005
X=453,740 Y=561,890 D=55,343 Odchyłka D=0,000
Kierunek nawi
ą
zania 0,0000
Nawi
ą
zanie: 6007
X=414,190 Y=583,120 D=67,459 Odchyłka D=0,000
Kierunek nawi
ą
zania 46,0240
Odchyłka nawi
ą
zania 0,0052
Nr
Kier.Hz
Odl.zred.
X
Y
2
70,8275
46,589
399,647
556,757
4
14,4800
9,894
426,131
525,399
Data: 21-01-2014
Obiekt C:\Winkalk\Temat 3 [17]
OBLICZENIE PUNKTÓW POMIERZONYCH METOD
Ą
DOMIARÓW
Punkt pocz
ą
tkowy: 4
X=426,131 Y=525,399
Punkt ko
ń
cowy: 2
X=399,647 Y=556,757
Wyliczona długo
ść
linii pomiarowej 41,045
Nr
Bie
żą
ca
Domiar
X
Y
1
5,090 -18,410
436,912
541,167
3
36,910
19,550
387,379
540,983
Współrz
ę
dne naro
ż
y budynku:
Numer
X
Y
11
428,569
541,405
12
421,189
544,492
13
417,330
535,267
14
424,710
532,180
17
Kontrola do tyczenia: długo
ś
ci i azymuty
Nr
X [m]
Y [m]
długo
ść
[m]
Azymut [g]
1223
422,540
516,180
9,894
76,3533
4
426,131
525,399
6005
453,740
561,890
26,695
256,5798
1
436,912
541,167
6007
414,190
583,120
30,108
267,9077
2
399,647
556,757
6006
378,430
532,600
12,262
47,9218
3
387,379
540,983
1
436,912
399,647
541,167
556,757
40,395
174,7753
2
2
399,647
387,379
556,757
540,983
19,983
257,9184
3
3
387,379
426,131
540,983
525,399
41,768
375,6585
4
4
426,131
525,399
19,101
261,8206
1
436,912
541,167
1
436,912
541,167
49,533
200,2365
3
387,379
540,983
2
399,647
556,757
41,045
344,6482
4
426,131
525,399
11
428,569
541,405
12,806
231,8227
13
417,330
535,267
12
421,189
544,492
12,806
317,7328
14
424,710
532,180
3
387,379
540,983
30,492
387,9948
13
417,330
535,267
