Technical

information

©

Scania CV AB

1999

1

01

TI 01-99 09 28 T/M

pl

(939)

Wymiana popychacza zaworu w silniku

14-litrowym

Opis

W Podręczniku warsztatowym 01:04-02, w
opisie czynności wymontowania głowicy
cylindra podano, że popychacze zaworów
należy wymontować, jeżeli silnik ma być
odwrócony dnem do góry. Popychacze
zaworów nie mogą być wymontowane na
tym etapie; nie zachodzi również taka
potrzeba.

Jeśli zachodzi potrzeba wymontowania lub
zamontowania popychaczy zaworów, należy
wykonać tę czynność według opisu poniżej.

Opis w Podręczniku warsztatowym zostanie
uaktualniony.

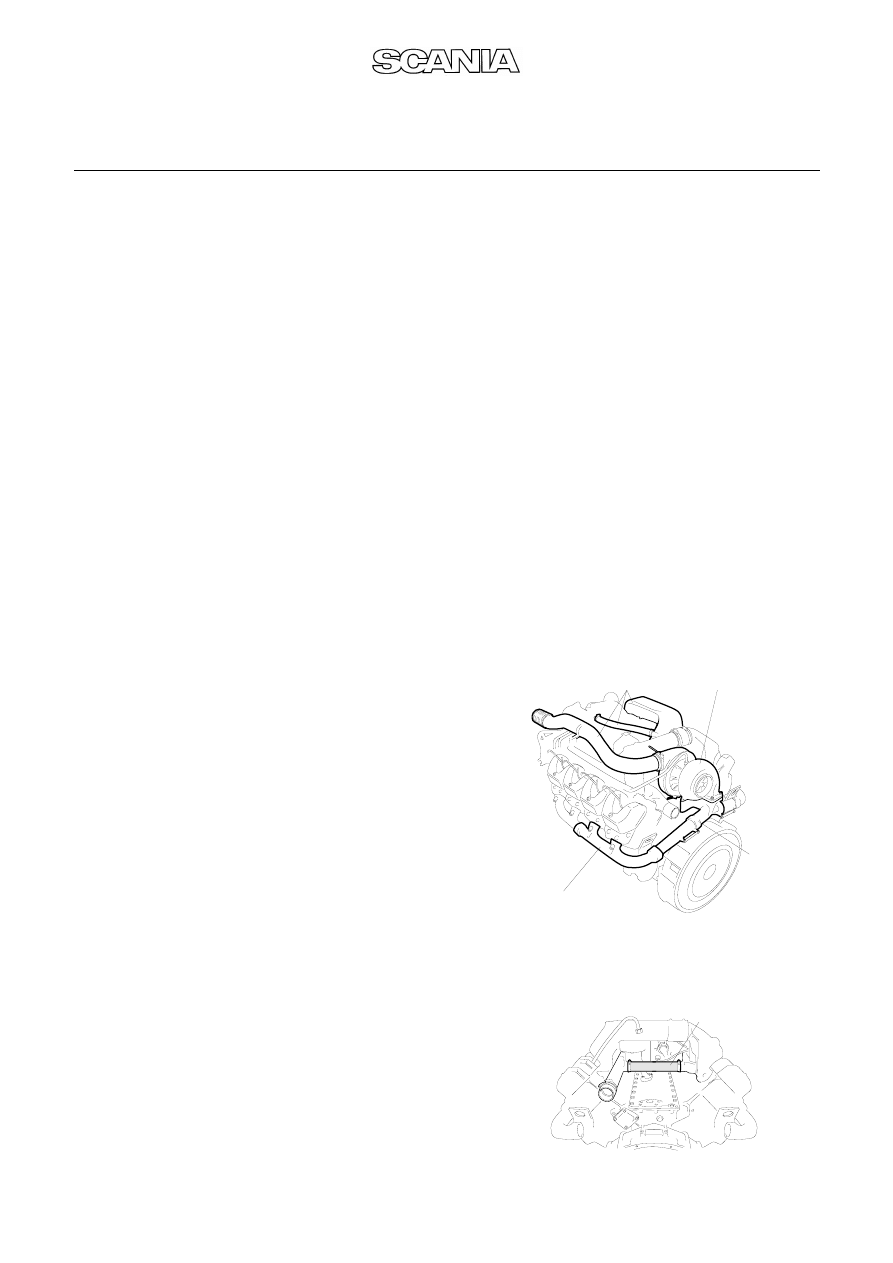

Wymontowanie

1.

Wymontuj przewody dolotowe z przodu
i z tyłu turbosprężarki.

2.

Wymontuj turbosprężarkę.

3.

Odkręć cztery śruby mocujące na
kolektorze wydechowym, który
znajduje się najbliżej kolektora
turbosprężarki.

4.

Wymontuj kolektor turbosprężarki.

5.

Wymontuj przewód spomiędzy
przewodów czynnika chłodzącego.

1

2

3

4

113 508

113 509

5

2

©

Scania CV AB

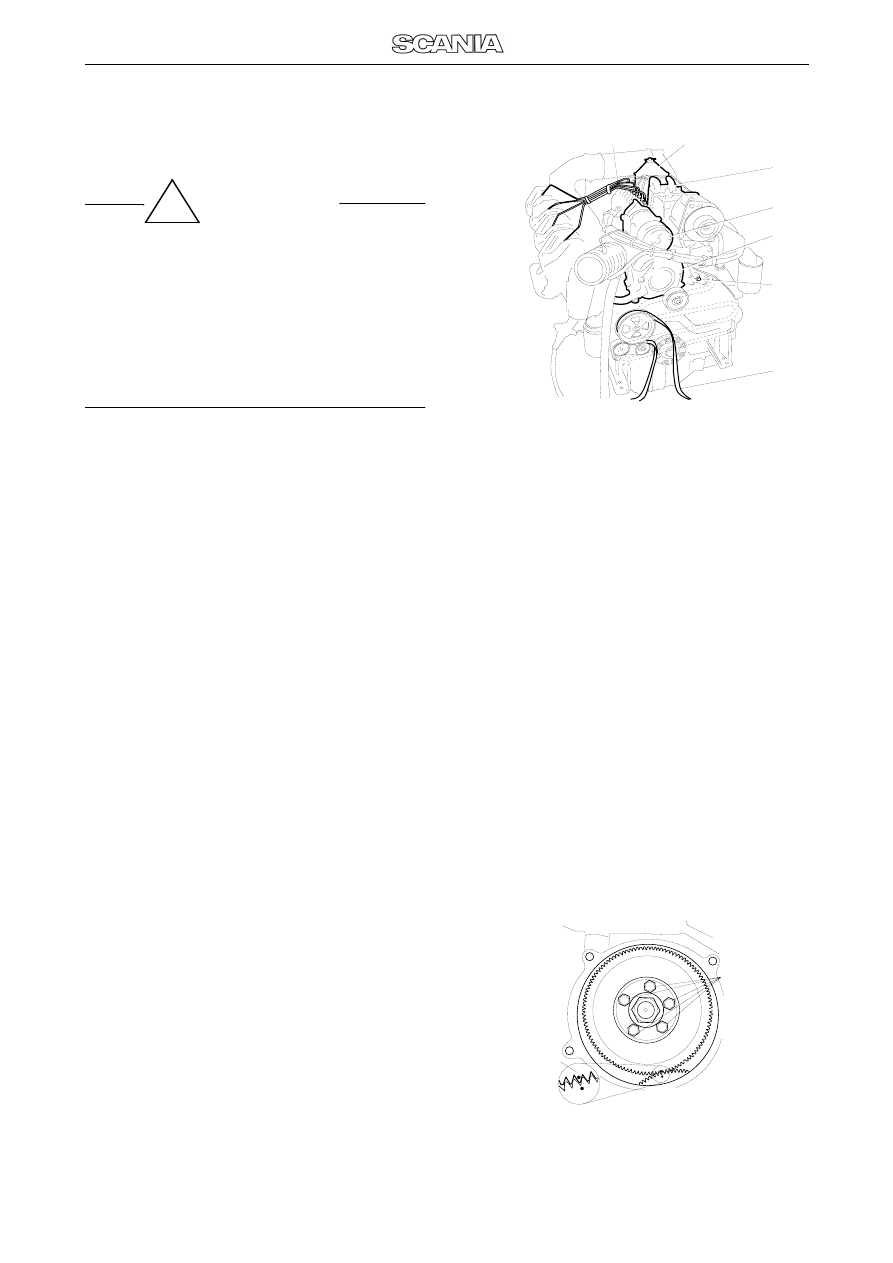

6.

Wymontuj oczyszczacz oleju.

OSTRZEŻENIE!

!

Popękane przewody doprowadzające mogą
powodować wycieki paliwa, które z kolei mogą
być przyczyną pożaru. Aby zapobiec pękaniu
przewodów doprowadzających paliwa, należy
zachować następujące środki ostrożności:

Nie zginaj przewodów doprowadzających. Nie
usuwaj zacisków, które łączą kilka przewodów
doprowadzających.

7.

Wymontuj przewody.

8.

Poluzuj pasek wieloklinowy.

9.

Odkręć dolną śrubę sprężarki.

10.

Wymontuj sprężarkę.

11.

Odłącz sprężarkę układu klimatyzacji i
odłóż ją na bok.

12.

Wymontuj zespół wentylacji skrzyni
korbowej.

13.

Oznacz wzajemne położenie kół
zębatych wałka rozrządu i pompy
wtryskowej.

14.

Wymontuj koło zębate pompy
wtryskowej.

15.

Wymontuj pompę paliwa.

6

7

8

9

10

11

12

114 669

113 513

13

14

©

Scania CV AB

3

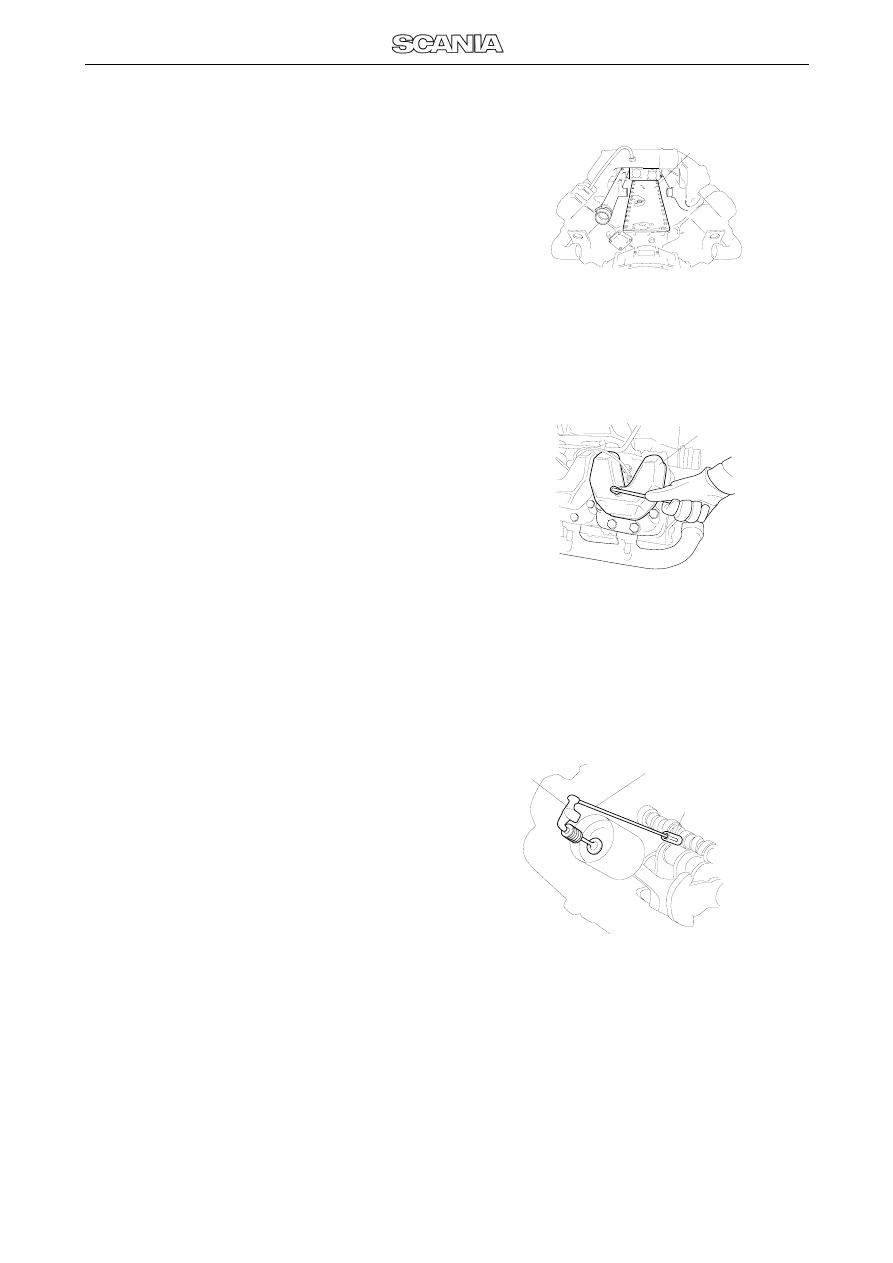

16.

Starannie oczyść pokrywę.

17.

Odłącz i zdejmij pokrywę.

18.

Wymontuj pokrywę dźwigienki
zaworowej tego zaworu, którego
popychacz chcesz wymontować.

19.

Wymontuj dźwigienkę zaworową tego
zaworu, którego popychacz chcesz
wymontować.

20.

Wymontuj drążek popychacza.

21.

Wymontuj popychacz.

113 515

16, 17

113 516

18

20

21

19

113 517

4

©

Scania CV AB

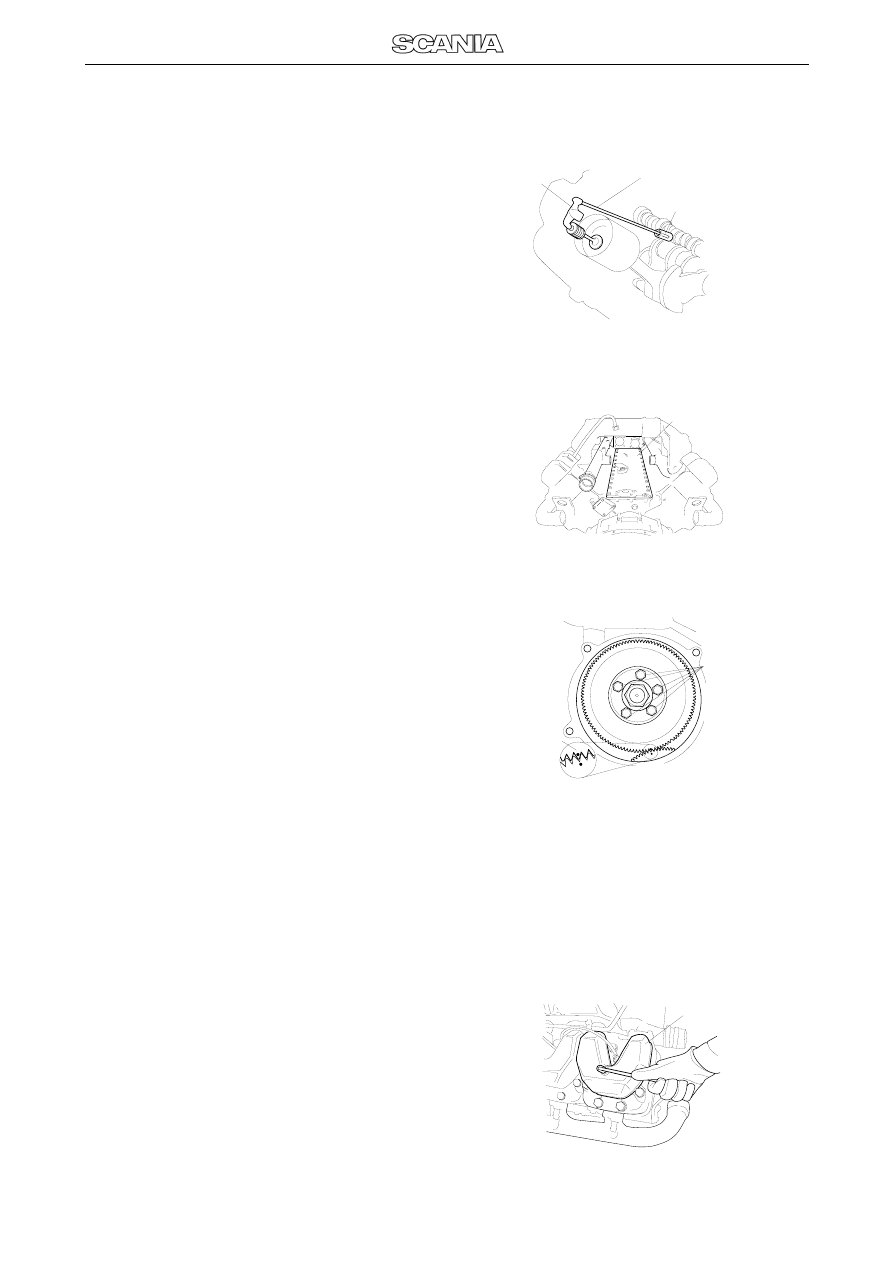

Montaż

1.

Zamontuj popychacz.

2.

Zamontuj drążek popychacza.

3.

Zamontuj dźwignię zaworu.

4.

Załóż pokrywę.

5.

Zamontuj pompę paliwa.

6.

Dopasuj wzajemne położenie kół
zębatych wałka rozrządu i pompy
wtryskowej według wykonanach
uprzednio oznaczeń.

7.

Dokręć cztery śruby pompy wtryskowej.

8.

Wyreguluj zawory zgodnie z opisem w
Danych technicznych lub Podręczniku
warsztatowym 01:04-02, silnik
14-litrowy, Opis czynności.

9.

Załóż pokrywę dźwigni zaworu.
Moment dokręcania 16 Nm.

3

2

1

113 625

113 623

4

7

113 622

6

113 624

9

©

Scania CV AB

5

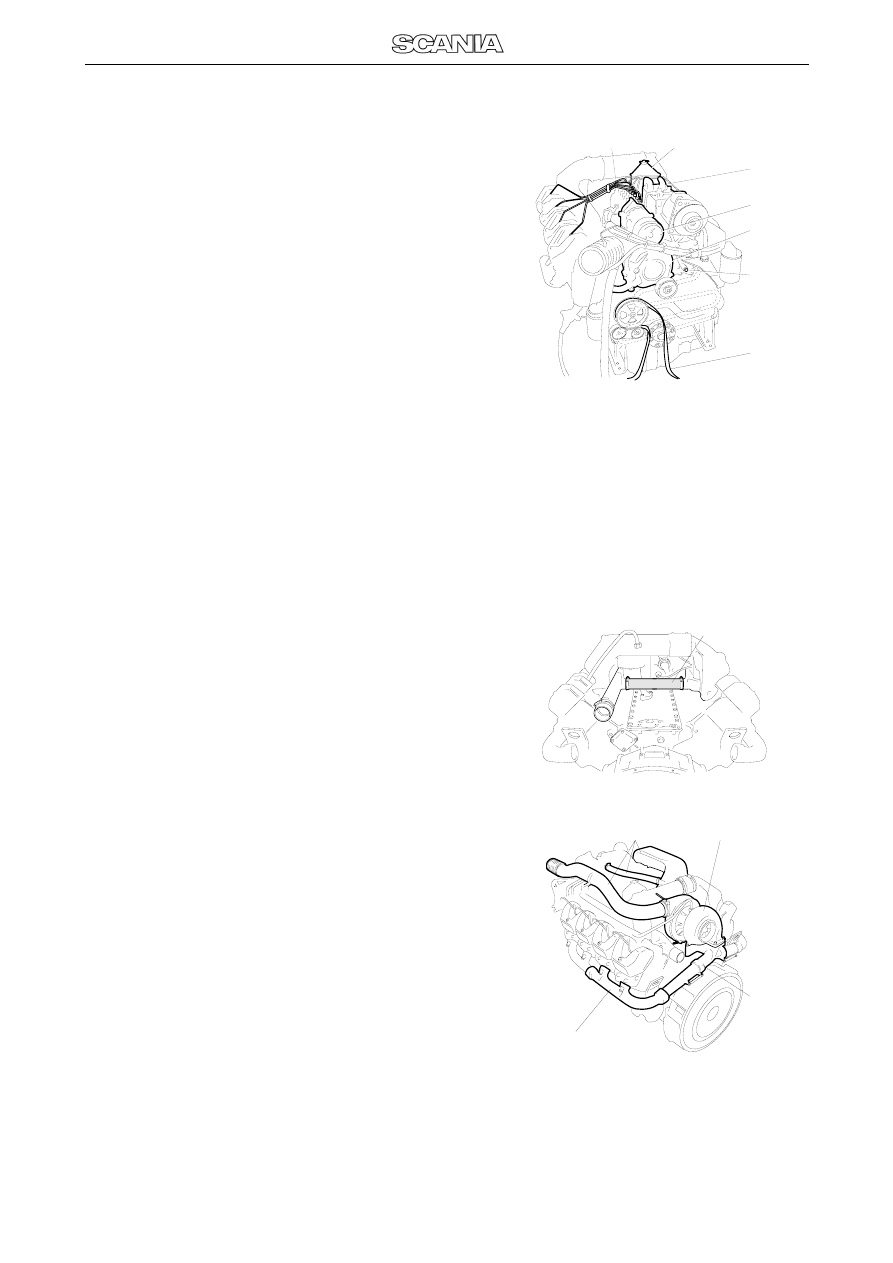

10.

Zamontuj zespół wentylacji skrzyni
korbowej.

11.

Zamontuj sprężarkę układu
klimatyzacji.

12.

Zamontuj sprężarkę powietrza.

13.

Odkręć dolną śrubę sprężarki
powietrza.

14.

Napnij pasek wieloklinowy.

15.

Zamontuj oczyszczacz oleju.

16.

Zamontuj wszystkie przewody
doprowadzające paliwo.

17.

Zamontuj przewód pomiędzy
przewodami czynnika chłodzącego.

18.

Zamontuj kolektor turbosprężarki.

19.

Przykręć cztery śruby mocujące
kolektora wydechowego.

20.

Zamontuj turbosprężarkę.

21.

Zamontuj przewody dolotowe z przodu
i z tyłu turbosprężarki.

10

11

12

15

14

13

113 621

16

17

20

19

18

113 619

21
