Podstawy teoretyczne

Ciecz znajdująca się w wirującym naczyniu pozostaje w stanie względnego spoczynku tzn. jej cząstki pozostają w spoczynku względem siebie oraz

ścian naczynia. Na jednostkowy wycinek badanej cieczy działają siły masowe

wynikające z działania przyciągania ziemskiego i przyspieszenia odśrodkowego.

W wyniku połączonego działania tych sił powierzchnia swobodna cieczy

przybiera kształt paraboloidy obrotowej o równaniu:

0x01 graphic

Opis stanowiska pomiarowego i przyrządów pomiarowych

1) Naczynie cylindryczne wypełnione cieczą do poziomu H wirujące ze stałą

prędkością wyposażone w wodowskaz szpilkowy o dokładności pomiarowej

0x01 graphic

umożliwiający pomiar współrzędnych powierzchni cieczy.

2) Stoper elektroniczny o dokładności pomiarowej

0x01 graphic

Obliczenia teoretyczne i wyniki pomiarów

  1. Stosowane oznaczenia:

nśr - średnia ilość obrotów na minutę

w-prędkość kątowa

R - promień naczynia cylindrycznego

g - przyspieszenie ziemskie

h - wysokość napełnienia

Seria pomiarowa nr 1

n śr= 17.38

0x01 graphic

0x01 graphic
0x08 graphic

Teoretyczne obliczenie rzędnej yi :

0x01 graphic

LP.

Xi [cm]

Yi [cm]

1

45

14.98

2

40

14.26

3

35

13.63

4

30

13.08

5

25

12.62

6

20

12.23

7

15

11.94

8

10

11.73

9

5

11.60

10

0

11.56

Seria pomiarowa nr 2

0x08 graphic
nśr=35.72

0x08 graphic

0x08 graphic

LP.

Xi [cm]

Yi [cm]

1

45

19.54

2

40

16.51

3

35

13.83

LP.

Xi [cm]

Yi [cm]

4

30

11.52

5

25

9.55

6

20

7.95

7

15

6.70

8

10

5.81

9

5

5.29

10

0

5.10

Analiza błędów ( tylko dla serii pomiarowej nr 1 )

  1. Obliczenie Dnśr

LP.

ni

nśr

nj=ni-nśr

Nj2

Dn

1

17.39

17.38

-0.01

0.0001

+-0.02

2

17.36

0.02

0.0004

3

17.39

-0.01

0.0001

0x08 graphic
4

17.38

0.00

0.0000

B) Obliczenie Dw

0x08 graphic

0x08 graphic

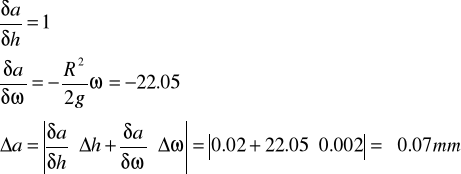

  1. Obliczenie Da

0x08 graphic

0x08 graphic

0x08 graphic
DR=0 ( wartość R była z góry zadana )

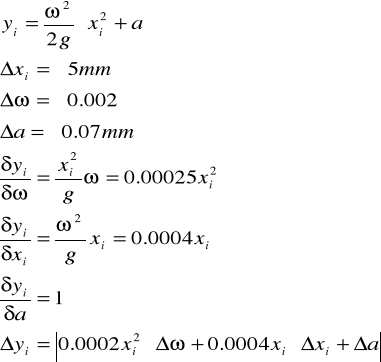

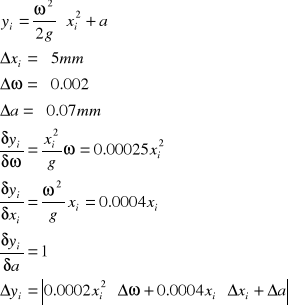

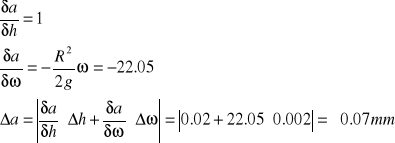

  1. Obliczenie Dyi

0x08 graphic

Lp.

Xi [mm]

DYi [mm]

1

450

0.988

2

400

0.871

3

350

0.756

4

300

0.643

5

250

0.532

6

200

0.423

7

150

0.316

8

100

0.211

Lp.

Xi [mm]

DYi [mm]

9

50

0.108

10

0

0.070

Analiza porównawcza otrzymanych wyników

Wartości rzędnych paraboloidy obrotowej wyznaczone metodą empiryczną

różnią się od wartości obliczonych w sposób teoretyczny w granicach

wyznaczonych błędów.

Wnioski końcowe

Przeprowadzone ćwiczenie pokazało, że rzeczywiście można uznać, że ciecz

w wirującym ze stałą prędkością kątową naczyniu cylindrycznym znajduje się

w stanie względnego spoczynku, tzn. , że jej powierzchnia swobodna przybiera

kształt paraboloidy obrotowej takiej jak określa równanie Euler'a z 1755r.

Współczynnik paraboli rzeczywiście zależy jedynie od prędkości kątowej-wraz

z jej wzrostem gałęzie paraboli są bardziej strome.
