DRUTY, A2 - Maszyna asynchroniczna trˇjfazowa klatkowa, A2


Laboratorium maszyn elektrycznych

Ćwiczenie A2 - Maszyna asynchroniczna trójfazowa klatkowa

Grupa B

Data wykonania ćwiczenia 3 III 98

Imię i nazwisko

Data zaliczania ćwiczenia

Uwagi

Marcin Moskała

Marcin Pobożniak

Piotr Polak

Radosław Ring

Przemysław Stobierski

  1. Dane znamionowe i krótki opis maszyny.

Typ : S Z J0 36 Silnik nr : 398144

Moc : 0,5 kW Praca : C 940 Obr / min

Napięcie : 220 / 380 V 2,72 / 1,57 A

cos ϕ : 0,68 Prąd : 3 × 50 A

Temp. : 35 °C PNE

Maszyna, na której dokonywano pomiarów, to dwa silniki asynchroniczne klatkowe, połączone ze sobą jednym wałem. Jeden z silników był unieruchomiony (przykręcony do podłoża na stałe), drugi zaś mógł swobodnie się wychylać wskazując na dołączonej skali aktualny moment bezwładności. Dzięki połączeniu tych dwóch silników wałem możliwe było uzyskanie większej ilości obrotów niż tej ograniczonej ze względu na częstotliwość prądu i ilość par biegunów.

  1. 0x08 graphic
    Schematy układów, opisy, tabele, wykresy dla poszczególnych punktów programu pomiarów.

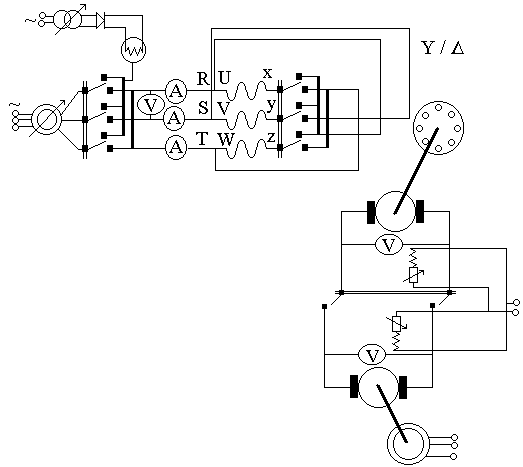

Schemat układu badanych silników :

Tabela pomiarów dla napięcia U = 200 [V] i f = 50 [Hz] :


Obroty

T [nm]

I [A]

200

1,7

2,5

300

1,8

2,4

400

1,9

2,3

500

2,1

2,3

600

2,2

2,2

700

2,4

2

800

2,5

1,6

850

2,2

1,4

900

1,9

1,1

950

1,1

0,7

1000

-0,3

0,1

1100

-3,8

1,4

1200

-6,0

2,2

1300

-6,8

2,8

1400

-6,6

3,2

1500

-6,3

3,3


Tabela pomiarów dla napięcia U = 270 [V] i f = 50 [Hz]:


Obroty

T [nm]

I [A]

200

4,0

3,5

300

4,3

3,4

400

4,5

3,3

500

4,7

3,1

600

4,9

3,0

650

4,9

2,8

700

5,0

2,6

750

5,0

2,4

800

4,8

2,2

850

4,4

1,7

900

3,6

1,4

950

2,2

1,0

1000

-0,1

0,5

1050

-3,3

1,0

1100

-7,2

2,0


Tabela pomiarów dla napięcia U = 140 [V] i f = 25 [Hz]:


Obroty

T [nm]

I [A]

100

3,7

2,2

200

4,1

2,0

250

3,8

1,9

300

3,6

1,5

350

3,5

1,4

400

2,7

1,0

450

1,9

0,9

500

0

0,5

550

-4,0

1,2

600

-8,1

2,1

650

-12,0

2,5

700

-14,0

3,5


0x08 graphic

0x08 graphic

  1. Wyniki obliczeń parametrów.

0x08 graphic
Aby obliczyć wartość poślizgu badanej maszyny korzystamy ze wzoru :

0x08 graphic
gdzie :

0x08 graphic
a ilość par biegunów :

co można odczytać z danych znamionowych ( 3 • 50 A ).

Wartość poślizgu można więc zapisać w tabeli, w zależności od prędkości obrotowej maszyny :


Ilość obrotów

Poślizg dla prądu 50 Hz

50

0,95

100

0,9

150

0,85

200

0,8

250

0,75

300

0,7

350

0,65

400

0,6

450

0,55

500

0,5

550

0,45

600

0,4

650

0,35

Ilość obrotów

Poślizg dla prądu 50 Hz

700

0,3

750

0,25

800

0,2

850

0,15

900

0,1

950

0,05

1000

0

1050

- 0,05

1100

- 0,1

1150

- 0,15

1200

- 0,2

1250

- 0,25



Ilość obrotów

Poślizg dla prądu 25 Hz

50

0,9

100

0,8

150

0,7

200

0,6

250

0,5

300

0,4

350

0,3

Ilość obrotów

Poślizg dla prądu 25 Hz

400

0,2

450

0,1

500

0

550

- 0,1

600

- 0,2

650

- 0,3

700

- 0,4

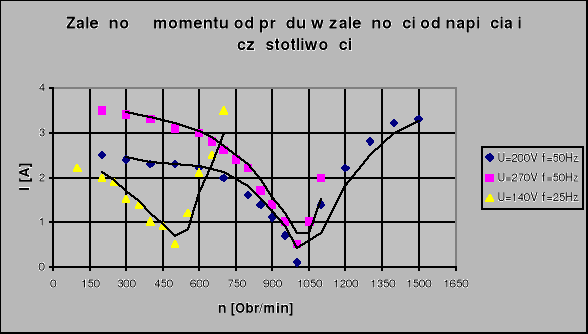

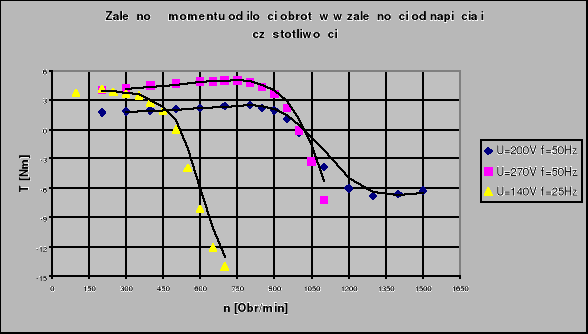

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
