1.Wykonanie ćwiczenia

Na podstawie przeprowadzonych obliczeń dla danych parametrów :

T BC107B , R­_g=3550 [Ω] , K_us­­­=110 +-10 [V/V] , f_d3db=190 +-10 [hz] U_{m wy min}=0,6[V] R_o=10[kΩ] , U_cc=15[V] , U_EE=-15[V]

Otrzymano następujące wartości rezystancji polaryzujących tranzystor :

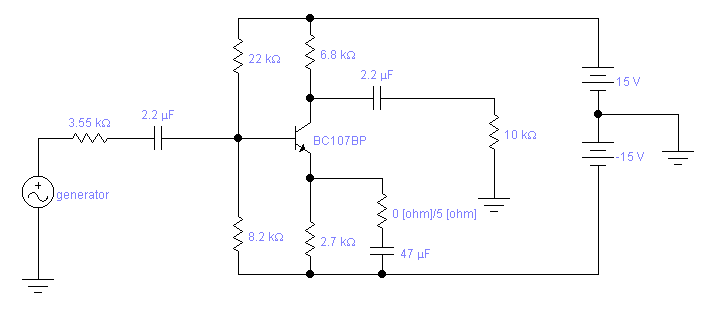

R₁=22[k Ω] , R­₂ =8,2[kΩ] , R _C=6,8 [kΩ] ,R_E=2,7[kΩ] , R_e=5[Ω] , J_C =2,75[mA] , U_CE=4,4[V] C_E=33 [μF] , C₁=2,2 [μF] , C₂=2,2[μF]

Ponieważ nie był dostępny kondensator C_E równy 33μF zastosowano kondensator o wartości 47 μF . Z tego samego powodu zamiast rezystora R­_e równego 5 Ω zastosowano zworę .

2 Wyniki pomiarów :

Zmierzony stałoprądowy punkt pracy jest następujący :

J_c=2.75 [mA] U_CE=4,1[V]

Zmierzone wartości dla obliczenia K_US w zakresie średnich częstotliwości:

U_we =30[mV_pp] ,U_wy =3,75[V_pp] , f=10[khz]

K_US obliczamy z zależności :

K_US=
=
=
=120 [V/V]

Charakterystykę przejściową wyznaczamy w zakresie średnich częstotliwości f=10[khz]

Dla następujących danych:

Uwe [mVpp]	Uwy[Vpp]
2	0,225
5	0,6
10	1,25
20	2,4
38	4,6
50	6
100	9,5

W celu wyznaczenia charakterystyki amplitudowej wzmacniacza dokonano pomiarów wartości napięcia wyjściowego wzmacniacza dla stałej wartości napięcia wejściowego w funkcji częstotliwości.

Uwe=10[mVpp]
f [hz]	Uwy [vpp]	Kus [V/v]	Kusdb
54,000	0,200	19,2136	25,67217
100,000	0,510	48,99468	33,80298
150,000	0,640	61,48352	35,77517
200,000	0,850	81,6578	38,23995
290,000	1,000	96,068	39,65157
350,000	1,000	96,068	39,65157
770,000	1,150	110,4782	40,86553
1150,000	1,150	110,4782	40,86553
6100,000	1,250	120,085	41,58978
10200,000	1,250	120,085	41,58978
20100,000	1,250	120,085	41,58978
23700,000	1,150	110,4782	40,86553
30000,000	1,150	110,4782	40,86553
55000,000	1,000	96,068	39,65157
73000,000	0,800	76,8544	37,71337
100000,000	0,700	67,2476	36,55354
108000,000	0,640	61,48352	35,77517

Na podstawie powyższych danych wykreślono charakterystykę wzmocnienia i logarytmiczną charakterystykę wzmocnienia w funkcji częstotliwości :

Oraz charakterystykę wzmocnienia w skali liniowej :

3.Częstotliwości graniczne:

Częstotliwości graniczne zdefiniowano jako taką wartość częstotliwości dla której wartość wzmocnienia spada o 3 db w stosunku do wzmocnienia w zakresie średnich częstotliwości posługując się miarą liniowa oznacza to spadek o 1/
amplitudy sygnału na wyjściu. Otrzymano:

f_3dbdolna=225 [hz]

f_3dbgórna=70,1[khz]

4 . Wnioski :

Zmierzony stałoprądowy punkt pracy jest prawie idealnie zgodny z punktem pracy obliczonym teoretycznie dotyczy to szczególnie prądu I_E (obliczono 2.75 mA a zmierzono 2.74 mA ) co wynika z faktu że w układzie występuje silne stałoprądowe sprzężenie stabilizujące prąd emitera realizowane przez rezystor R_E . Zmierzona wartość napięcia U_CE jest mniejsza o wartości obliczonej teoretycznie (zmierzono 4.1 V a obliczono 4.4 V) co wynika z faktu że w układzie brak jest sprzężenia stabilizującego U_CE oraz najprawdopodobniej wartość β_F jest większa od wartości przyjętej do obliczeń . Zmierzona wartość K_US 120[V/V] jest różna od obliczonej 110 [V/V] . Wynika to z dwóch przyczyn , pierwszą z nich jest brak w układzie rezystora R_e którego wartość obliczona jest równa 5[Ω] jednak z powodu braku rezystora o takiej lub zbliżonej wartości zastosowano w układzie zworę ,drugą przyczyną jest najprawdopodobniej większa wartość β niż przyjęta do obliczeń . Zakres dynamiki wzmacniacza spełnia wymagania projektowe , zniekształcenia stają się zauważalne dla amplitudy sygnału na wyjściu większej od 2,1 V. Obserwujemy wtedy obcinanie dolnej połówki przebiegu wyjściowego spowodowane nasycaniem się tranzystora . Wartość zmierzonej dolnej częstotliwości granicznej różni się od wartości założonej ( ma być 190 hz jest 225hz ) pomimo zastosowania w układzie kondensatora C_E o wartości większej niż obliczona (obliczono 33μF , zastosowano 47μF ) . Tłumaczyć to można wpływem biegunów C₁ i C₂ na biegun dominujący wprowadzany przez C_{E .}

---
