Nr ćwicz. 5	Data 03.04.07	Grzegorz Biernacki Tomasz Grondal Dominik Kubiak	Wydział Elektroniki i Telekomunikacji	Semestr II	Gr. T1
dr inż. Maciej Wawrzyniak			Ocena:

POMIAR IMPEDANCJI WEJŚCIOWEJ I WYJŚCIOWEJ UKŁADU CZWÓRNIKA

1. Schematy badanego układu:

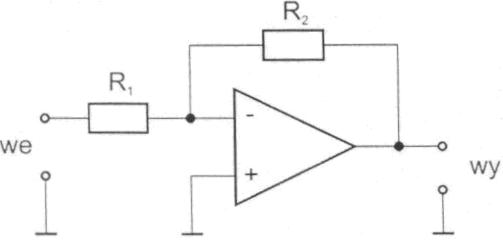

- schemat badanego wzmacniacza odwracającego

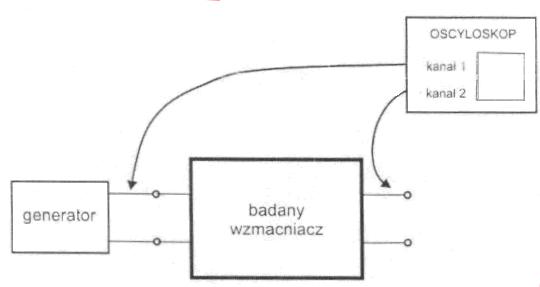

- schemat blokowy połączonego układu

2. Pomiar wzmocnienia:

Na wejściu układu podajemy sygnał sinusoidalny o amplitudzie 1[V] i częstotliwości 1 [kHz].

Podłączamy oscyloskop w i trybie dwukanałowym porównujemy sygnał na wejściu i wyjściu. Obserwujemy 10 krotne wzmocnienie sygnału co oznacza że wzmacniacz działa poprawnie.

Dokonaliśmy pomiarów dla dowolnie wybranych częstotliwości w zakresie od 100 Hz do 2000kHz. Zmierzone wzmocnienie dla danej częstotliwości podane zostało w Tabeli 1.

Tabela 1.

Lp.	Czestotliwość	Wzmocnienie
1	100Hz	10x
2	300Hz	10x
3	500Hz	10x
4	1000Hz	10x
5	2500Hz	10x
6	3500Hz	10x
7	5000Hz	9.9x
8	8000Hz	9.77x
9	10kHz	9.7x
10	20kHz	9.6x
11	50kHz	9.5x
12	100kHz	7.8x
13	200kHz	5.6x
14	350kHz	3.4x
15	500kHz	2.47x
16	700kHz	1.8x
17	800kHz	1.5x
18	1000kHz	1.2x
19	2000kHz	0.75

Wzmocnienie zależy od częstotliwości. Do częstotliwości 3500Hz wzmocnienie jest 10 krotne. Wraz ze wzrostem częstotliwości wzmocnienie maleje. Około 1500kHz wzmocnienie schodzi poniżej zera – wzmacniacz osłabia sygnał.

3. Pomiar impedancji wejściowej wzmacniacza:

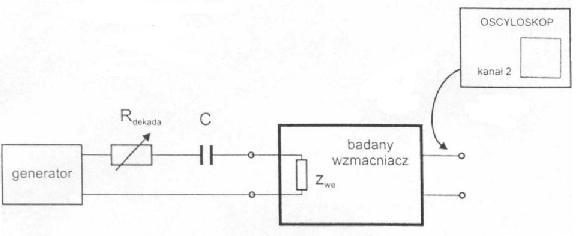

Schemat układu.

Podłączamy do układu dekadę rezystencjalną. Podajemy sygnały sinusoidalny o amplitudzie 1 [V] i częstotliwości 1 [kHz]. Zwiększamy rezystancje na dekadzie, aż do momentu zmniejszenia amplitudy o połowę i odczytujemy rezystancje z dekady rezystencjalnej, która jest równa impedancji wyjściowej.

Impedancja wejściowa wynosi: 1060 Ω.

4. Pomiar impedancji wyjściowej wzmacniacza:

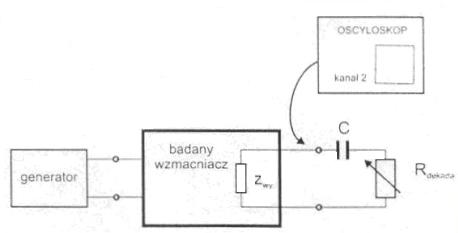

Pomiary wykonujemy analogicznie do pomiarów impedancji wejściowej.

Impedancja wyjściowa wynosi: 4 Ω.

5. Pytania i zadania do realizacji:

Napięcie na wyjściu wzmacniacza równe będzie:

- przy braku obciążenia; 10x większe niż wejściowe: 0.2 V

- przy dopasowanym obciążeniu impedancyjnym: 0.1V

- przy obciążeniu impedancyjnym 2 Ω : 5,19 mV.

Moc wydzielana na obciążeniu badanego wzmacniacza przy dopasowaniu impedancyjnym wyjścia wyniesie:

P= Uz²/ R=(0,2V) ²/75 Ω=0,53 mW

Wzór na moc wydzielaną:

Na obciążeniu wydzielana jest maksymalna moc, gdy układ jest dopasowany impedancyjnie.

Czyli R1=R_we.
