gdzie:
Jeśli zastosujemy równanie (7.55) do siatki przedstawionej na rysunku 7.3, na każdym kroku czasowym musimy rozwiązać następujący układ szesnastu równań liniowych z szesnastoma niewiadomymi wartościami funkcji w wewnętrznych węzłach siatki
|
|
=
|
|
, (7.56) |
gdzie:
Jest to układ równań z trójdiagonalną macierzą blokową. Macierz ta jest diagonalnie dominująca.

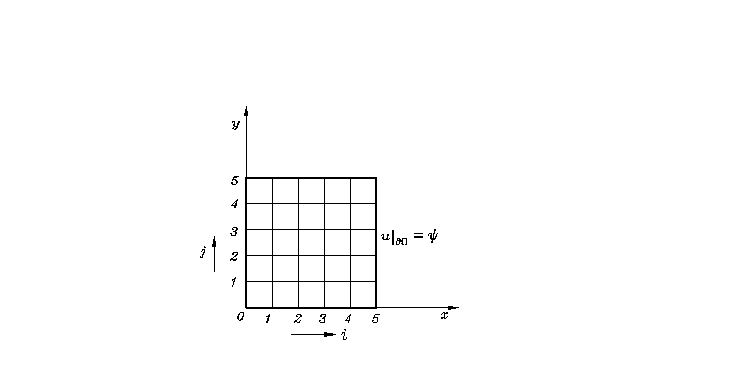

Rys. 7.3
Trudności występujące przy rozwiązywaniu zagadnień początkowo-brzegowych dla wielowymiarowych równań parabolicznych, związane z bardzo rygorystycznymi ograniczeniami dla schematów jawnych i koniecznością rozwiązywania bardzo dużych układów równań w przypadku metod niejawnych, spowodowały poszukiwanie takich bezwarunkowo stabilnych schematów, których koszt realizacji jest proporcjonalny do liczby niewiadomych. Takie schematy nazywają się schematami ekonomicznymi.
Najbardziej popularnymi schematami ekonomicznymi są schematy metody naprzemiennych kierunków (Alternating-Direction Implicit Method). Za pomocą tej metody rozwiązywanie równania (7.46) odbywa się w dwu etapach:
Etap I
(7.57)
Etap II
(7.58)
gdzie i
są aproksymacjami różnicowymi pochodnych oraz
Rezultatem rozszczepienia jest konieczność rozwiązywania tylko układów równań z trójdiagonalnymi macierzami współczynników: najpierw dla każdego wskaźnika j, a następnie dla każdego wskaźnika i. Metoda naprzemiennych kierunków jest metodą drugiego rzędu dokładności z błędem aproksymacji Istnieją również schematy ekonomiczne dla trójwymiarowych równań parabolicznych [40].
*
Zagadnienie, określone równaniem
(7.59)
i warunkami granicznymi:
(7.60)
którego rozwiązaniem dokładnym jest funkcja
(7.61)
jest rozwiązywane w programie 7.1 przy wykorzystaniu czterech rodzajów schematów różnicowych: jawnej metody pierwszego rzędu, niejawnej metody pierwszego rzędu, metody Cranka-Nicolsona i metody Duforta-Frankela. Wymagany dodatkowy warunek początkowy dla schematu Duforta-Frankela jest wyznaczany z rozwiązania dokładnego (7.61).
{Program 7.1}
unit Obliczenia;
interface
uses
Windows, Messages, SysUtils, Classes, Graphics, Controls,
Forms, Dialogs, StdCtrls, Buttons;
type
Tabl = array[0..100] of Real;
. . . . . . . . . . . . . . . .
var
Form3: TForm3;
a,al,al1,al2,b,bl,dt,h,h2,
p,t,tmax,ua,ub,x: Real;
aa,bb,dd,u,un,un1: Tabl;
j,m,m1,nr: Integer;
plik: Text;
implementation
uses Ustawienia, Informacje, Grafika, Podglad;
{$R *.DFM}
function u0(x: Real): Real;
begin
u0:=3*Sin(x);
end;
function ud(x,t: Real): Real;
begin
ud:=3*Exp(-t)*Sin(x);
end;
{procedure Tridiag1(n: Integer; a,b,c,d: Tabl;
var x: Tabl);}
. . . . . . . . . . . . . . . . . . . . . . .
procedure TForm3.BitBtn1Click(Sender: TObject);
begin
Form2.Show;
AssignFile(plik,Edit8.Text);
Rewrite(plik); Writeln(plik,'PROGRAM 7.1.');
Writeln(plik,'Zagadnienie początkowo-brzegowe');
Writeln(plik,'dla równania parabolicznego.');
a:=StrToFloat(Edit1.Text);
b:=StrToFloat(Edit2.Text);
m:=StrToInt(Edit3.Text);
ua:=StrToFloat(Edit4.Text);
ub:=StrToFloat(Edit5.Text);
dt:=StrToFloat(Edit6.Text);
tmax:=StrToFloat(Edit7.Text);
if RadioButton1.Checked then nr:=1;
if RadioButton2.Checked then nr:=2;
if RadioButton3.Checked then nr:=3;
if RadioButton4.Checked then nr:=4;
case nr of
1: Writeln(plik,'Metoda jawna pierwszego rzędu.');
2: Writeln(plik,'Metoda niejawna pierwszego rzędu.');
3: Writeln(plik,'Metoda Cranka-Nicolsona.');
4: Writeln(plik,'Metoda Duforta-Frankela.');
end;
Writeln(plik);
Writeln(plik,'Liczba podprzedziałów: m = ',m:3);
Writeln(plik,'Początek przedziału: a = ',a:13);
Writeln(plik,'Koniec przedziału: b = ',b:13);
Writeln(plik,'Krok czasowy: dt = ',dt:13);
Writeln(plik,'Warunki brzegowe: ua = ',ua:13);
Writeln(plik,' ub = ',ub:13);
Writeln(plik);
h:=(b-a)/m; h2:=h*h;
m1:=m-1; al:=dt/h2;
u[0]:=ua; u[m]:=ub;
un[0]:=ua; un[m]:=ub;
un1[0]:=ua; un1[m]:=ub;
al1:=(1-2*al)/(1+2*al);
al2:=2*al/(1+2*al);
for j:=1 to m1 do begin
x:=a+j*h;
un[j]:=u0(x);
end;
t:=0;
repeat
t:=t+dt;
case nr of
1: for j:=1 to m1 do
u[j]:=un[j]+al*(un[j-1]-2*un[j]+un[j+1]);
2: begin
for j:=1 to m1 do begin
aa[j]:=-al;
bb[j]:=1+2*al;
dd[j]:=un[j];
end;
dd[1]:=dd[1]-aa[1]*ua;
dd[m1]:=dd[m1]-aa[m1]*ub;
Tridiag1(m1,aa,bb,aa,dd,u);
end;
3: begin
for j:=1 to m1 do begin
aa[j]:=-al/2; bb[j]:=1+al;
p:=un[j-1]-2*un[j]+un[j+1];
dd[j]:=un[j]+al*p/2;
end;
dd[1]:=dd[1]-aa[1]*ua;
dd[m1]:=dd[m1]-aa[m1]*ub;
Tridiag1(m1,aa,bb,aa,dd,u);
end;
4: begin
if Abs(t-dt)<1e-10 then
for j:=1 to m1 do
u[j]:=ud(a+j*h,t)
else
for j:=1 to m1 do begin
p:=un[j-1]+un[j+1];
u[j]:=al1*un1[j]+al2*p;
end;
end;
end;
for j:=1 to m1 do begin
un1[j]:=un[j];
un[j]:=u[j];
end;
until (t>=tmax);
Writeln(plik,'Wartości funkcji u(x,t) dla t = ',t:13,':');
Writeln(plik,' j x[j] u[j] błąd');
for j:=0 to m do begin
x:=a+j*h; bl:=ud(x,t)-u[j];
Writeln(plik,j:3,' ',x:13,' ',u[j]:18,' ',bl:13);
end;
Writeln(plik); CloseFile(plik);
Form2.Wyniki.Lines.LoadFromFile(Edit8.Text);
end;
. . . . . . . . . . . . . . . . . . . . . . .
procedure TForm3.BitBtn3Click(Sender: TObject);
begin
Close;
end;
end.
W programie 7.1 występują dwie procedury funkcyjne: u0(x) i ud(x,t) - przeznaczone do obliczania wartości funkcji
i rozwiązania dokładnego
oraz procedura
Tridiag1(n,a,b,c,d,x),
której zadaniem jest rozwiązywanie układu równań (2.76) przy wykorzystaniu algo-rytmu metody faktoryzacji (2.77) ÷ (2.79). Sens wczytywanych danych jest objaśniony odpowiednimi napisami ukazującymi się na formularzu Dane (rys. 7.4).
Rys. 7.4
Wyniki obliczeń numerycznych dla uzyskane za pomocą kolejnych schematów różnicowych przy przyjęciu i kroków czasowych zawierają załączone tabulogramy wyników. Zgodnie z warunkiem (7.39) maksymalny dopuszczalny krok czasowy dla schematu jawnego pierwszego rzędu wynosi
PROGRAM 7.1.
Zagadnienie początkowo-brzegowe
dla równania parabolicznego.
Metoda jawna pierwszego rzędu.
Liczba podprzedziałów: m = 36
Początek przedziału: a = 0.0000E+0000
Koniec przedziału: b = 3.1416E+0000
Krok czasowy: dt = 1.0000E-0003
Warunki brzegowe: ua = 0.0000E+0000
ub = 0.0000E+0000
Wartości funkcji u(x,t) dla t = 1.0000E+0000:
j x[j] u[j] błąd
0 0.0000E+0000 0.000000000E+0000 0.0000E+0000
1 8.7266E-0002 9.620138102E-0002 -1.2963E-0005
2 1.7453E-0001 1.916706114E-0001 -2.5828E-0005
3 2.6180E-0001 2.856811128E-0001 -3.8496E-0005
4 3.4907E-0001 3.775174084E-0001 -5.0871E-0005
5 4.3633E-0001 4.664805685E-0001 -6.2859E-0005
6 5.2360E-0001 5.518935298E-0001 -7.4368E-0005
7 6.1087E-0001 6.331062482E-0001 -8.5312E-0005
8 6.9813E-0001 7.095006457E-0001 -9.5606E-0005
9 7.8540E-0001 7.804953149E-0001 -1.0517E-0004
10 8.7266E-0001 8.455499435E-0001 -1.1393E-0004
11 9.5993E-0001 9.041694264E-0001 -1.2183E-0004
12 1.0472E+0000 9.559076341E-0001 -1.2881E-0004
13 1.1345E+0000 1.000370807E+0000 -1.3480E-0004
14 1.2217E+0000 1.037220555E+0000 -1.3977E-0004
15 1.3090E+0000 1.066176428E+0000 -1.4367E-0004
16 1.3963E+0000 1.087018054E+0000 -1.4648E-0004
17 1.4835E+0000 1.099586817E+0000 -1.4817E-0004
18 1.5708E+0000 1.103787060E+0000 -1.4874E-0004
19 1.6581E+0000 1.099586817E+0000 -1.4817E-0004
20 1.7453E+0000 1.087018054E+0000 -1.4648E-0004
21 1.8326E+0000 1.066176428E+0000 -1.4367E-0004
22 1.9199E+0000 1.037220555E+0000 -1.3977E-0004
23 2.0071E+0000 1.000370807E+0000 -1.3480E-0004
24 2.0944E+0000 9.559076340E-0001 -1.2881E-0004
25 2.1817E+0000 9.041694264E-0001 -1.2183E-0004
26 2.2689E+0000 8.455499435E-0001 -1.1393E-0004
27 2.3562E+0000 7.804953149E-0001 -1.0517E-0004
28 2.4435E+0000 7.095006457E-0001 -9.5606E-0005
29 2.5307E+0000 6.331062482E-0001 -8.5312E-0005
30 2.6180E+0000 5.518935298E-0001 -7.4368E-0005
31 2.7053E+0000 4.664805685E-0001 -6.2859E-0005
32 2.7925E+0000 3.775174084E-0001 -5.0871E-0005
33 2.8798E+0000 2.856811128E-0001 -3.8496E-0005
34 2.9671E+0000 1.916706114E-0001 -2.5828E-0005
35 3.0543E+0000 9.620138102E-0002 -1.2963E-0005
36 3.1416E+0000 0.000000000E+0000 -1.0402E-0011
PROGRAM 7.1.
Zagadnienie początkowo-brzegowe
dla równania parabolicznego.
Metoda niejawna pierwszego rzędu.
Liczba podprzedziałów: m = 36
Początek przedziału: a = 0.0000E+0000
Koniec przedziału: b = 3.1416E+0000
Krok czasowy: dt = 5.0000E-0003
Warunki brzegowe: ua = 0.0000E+0000
ub = 0.0000E+0000
Wartości funkcji u(x,t) dla t = 1.0000E+0000:
j x[j] u[j] błąd
0 0.0000E+0000 0.000000000E+0000 0.0000E+0000
1 8.7266E-0002 9.648928389E-0002 -3.0087E-0004
2 1.7453E-0001 1.922442261E-0001 -5.9944E-0004
3 2.6180E-0001 2.865360736E-0001 -8.9346E-0004
4 3.4907E-0001 3.786472086E-0001 -1.1806E-0003
5 4.3633E-0001 4.678766097E-0001 -1.4589E-0003
6 5.2360E-0001 5.535451873E-0001 -1.7260E-0003
7 6.1087E-0001 6.350009518E-0001 -1.9800E-0003
8 6.9813E-0001 7.116239756E-0001 -2.2189E-0003
9 7.8540E-0001 7.828311113E-0001 -2.4410E-0003
10 8.7266E-0001 8.480804295E-0001 -2.6444E-0003
11 9.5993E-0001 9.068753436E-0001 -2.8278E-0003
12 1.0472E+0000 9.587683887E-0001 -2.9896E-0003
13 1.1345E+0000 1.003364628E+0000 -3.1286E-0003
14 1.2217E+0000 1.040324656E+0000 -3.2439E-0003
15 1.3090E+0000 1.069367185E+0000 -3.3344E-0003
16 1.3963E+0000 1.090271184E+0000 -3.3996E-0003
17 1.4835E+0000 1.102877562E+0000 -3.4389E-0003
18 1.5708E+0000 1.107090375E+0000 -3.4521E-0003
19 1.6581E+0000 1.102877562E+0000 -3.4389E-0003
20 1.7453E+0000 1.090271184E+0000 -3.3996E-0003
21 1.8326E+0000 1.069367185E+0000 -3.3344E-0003
22 1.9199E+0000 1.040324656E+0000 -3.2439E-0003
23 2.0071E+0000 1.003364628E+0000 -3.1286E-0003
24 2.0944E+0000 9.587683888E-0001 -2.9896E-0003
25 2.1817E+0000 9.068753437E-0001 -2.8278E-0003
26 2.2689E+0000 8.480804296E-0001 -2.6444E-0003
27 2.3562E+0000 7.828311114E-0001 -2.4410E-0003
28 2.4435E+0000 7.116239757E-0001 -2.2189E-0003
29 2.5307E+0000 6.350009519E-0001 -1.9800E-0003
30 2.6180E+0000 5.535451874E-0001 -1.7260E-0003
31 2.7053E+0000 4.678766098E-0001 -1.4589E-0003
32 2.7925E+0000 3.786472086E-0001 -1.1806E-0003
33 2.8798E+0000 2.865360736E-0001 -8.9346E-0004
34 2.9671E+0000 1.922442261E-0001 -5.9944E-0004
35 3.0543E+0000 9.648928390E-0002 -3.0087E-0004
36 3.1416E+0000 0.000000000E+0000 -1.0402E-0011
PROGRAM 7.1.
Zagadnienie początkowo-brzegowe
dla równania parabolicznego.
Metoda Cranka-Nicolsona.
Liczba podprzedziałów: m = 36
Początek przedziału: a = 0.0000E+0000
Koniec przedziału: b = 3.1416E+0000
Krok czasowy: dt = 1.0000E-0002
Warunki brzegowe: ua = 0.0000E+0000
ub = 0.0000E+0000
Wartości funkcji u(x,t) dla t = 1.0000E+0000:
j x[j] u[j] błąd
0 0.0000E+0000 0.000000000E+0000 0.0000E+0000
1 8.7266E-0002 9.624866418E-0002 -6.0246E-0005
2 1.7453E-0001 1.917648179E-0001 -1.2003E-0004
3 2.6180E-0001 2.858215256E-0001 -1.7891E-0004
4 3.4907E-0001 3.777029589E-0001 -2.3642E-0004
5 4.3633E-0001 4.667098446E-0001 -2.9213E-0004
6 5.2360E-0001 5.521647866E-0001 -3.4562E-0004
7 6.1087E-0001 6.334174211E-0001 -3.9648E-0004
8 6.9813E-0001 7.098493666E-0001 -4.4433E-0004
9 7.8540E-0001 7.808789298E-0001 -4.8879E-0004
10 8.7266E-0001 8.459655329E-0001 -5.2953E-0004
11 9.5993E-0001 9.046138274E-0001 -5.6624E-0004
12 1.0472E+0000 9.563774645E-0001 -5.9864E-0004
13 1.1345E+0000 1.000862492E+0000 -6.2648E-0004
14 1.2217E+0000 1.037730351E+0000 -6.4956E-0004
15 1.3090E+0000 1.066700455E+0000 -6.6770E-0004
16 1.3963E+0000 1.087552326E+0000 -6.8075E-0004
17 1.4835E+0000 1.100127266E+0000 -6.8862E-0004
18 1.5708E+0000 1.104329573E+0000 -6.9125E-0004
19 1.6581E+0000 1.100127266E+0000 -6.8862E-0004
20 1.7453E+0000 1.087552326E+0000 -6.8075E-0004
21 1.8326E+0000 1.066700455E+0000 -6.6770E-0004
22 1.9199E+0000 1.037730351E+0000 -6.4956E-0004
23 2.0071E+0000 1.000862492E+0000 -6.2648E-0004
24 2.0944E+0000 9.563774645E-0001 -5.9864E-0004
25 2.1817E+0000 9.046138274E-0001 -5.6624E-0004
26 2.2689E+0000 8.459655329E-0001 -5.2953E-0004
27 2.3562E+0000 7.808789298E-0001 -4.8879E-0004
28 2.4435E+0000 7.098493666E-0001 -4.4433E-0004
29 2.5307E+0000 6.334174211E-0001 -3.9648E-0004
30 2.6180E+0000 5.521647866E-0001 -3.4562E-0004
31 2.7053E+0000 4.667098446E-0001 -2.9213E-0004
32 2.7925E+0000 3.777029589E-0001 -2.3642E-0004
33 2.8798E+0000 2.858215256E-0001 -1.7891E-0004
34 2.9671E+0000 1.917648179E-0001 -1.2003E-0004
35 3.0543E+0000 9.624866419E-0002 -6.0246E-0005
36 3.1416E+0000 0.000000000E+0000 -1.0402E-0011
PROGRAM 7.1.
Zagadnienie początkowo-brzegowe
dla równania parabolicznego.
Metoda Duforta-Frankela.
Liczba podprzedziałów: m = 36
Początek przedziału: a = 0.0000E+0000
Koniec przedziału: b = 3.1416E+0000
Krok czasowy: dt = 5.0000E-0003
Warunki brzegowe: ua = 0.0000E+0000
ub = 0.0000E+0000
Wartości funkcji u(x,t) dla t = 1.0000E+0000:
j x[j] u[j] błąd
0 0.0000E+0000 0.000000000E+0000 0.0000E+0000
1 8.7266E-0002 9.593421692E-0002 2.5420E-0004
2 1.7453E-0001 1.911383165E-0001 5.0647E-0004
3 2.6180E-0001 2.848877381E-0001 7.5488E-0004
4 3.4907E-0001 3.764689920E-0001 9.9755E-0004
5 4.3633E-0001 4.651850895E-0001 1.2326E-0003
6 5.2360E-0001 5.503608477E-0001 1.4583E-0003
7 6.1087E-0001 6.313480274E-0001 1.6729E-0003
8 6.9813E-0001 7.075302675E-0001 1.8748E-0003
9 7.8540E-0001 7.783277750E-0001 2.0624E-0003
10 8.7266E-0001 8.432017381E-0001 2.2343E-0003
11 9.5993E-0001 9.016584269E-0001 2.3892E-0003
12 1.0472E+0000 9.532529507E-0001 2.5259E-0003
13 1.1345E+0000 9.975926438E-0001 2.6434E-0003
14 1.2217E+0000 1.034340055E+0000 2.7407E-0003
15 1.3090E+0000 1.063215513E+0000 2.8172E-0003
444 7. Równania różniczkowe cząstkowe
7.3. Równania paraboliczne 445
