WYZNACZANIE PRZYSPIESZENIA ZIEMSKIEGO ZA POMOCĄ WAHADŁA REWERSYJNEGO, Fizyka


31.03.2012

WYZNACZANIE PRZYSPIESZENIA ZIEMSKIEGO ZA POMOCĄ WAHADŁA REWERSYJNEGO

BUDOWNICTWO

13

deluso

ROK I SEM. 2

1.Wstęp:

Wahadło rewersyjne (czyli odwracalne) to przyrząd będący rodzajem wahadła fizycznego o dwóch równoległych osiach zawieszenia i regulowanym rozkładzie masy, używany do wyznaczania przyspieszenia ziemskiego. Wahadłem nazywamy ciało zawieszone w stałym punkcie albo na stałej osi tak, by mogło się obracać lub wykonywać wahania (drgania) około stałego położenia równowagi pod działaniem momentu kierującego, wytworzonego przez siłę ciężkości.

Siły przyłożone do wahadła, w jego położeniu równowagi, są siłami ciężkości i równają się ciężarowi wahadła Q=mg, punktem przyłożenia ich wypadkowej jest środek ciężkości wahadła S. Wahadło jest w równowadze, gdy jego środek ciężkości znajduje się w płaszczyźnie pionowej przechodzącej przez oś obrotu. S oznacza środek ciężkości wahadła o masie m. Gdy wahadło zostanie wychylone o mały kąt α, to działa nań względem osi O moment siły: M=-mgdsinα gdzie: d- odległość punktu zaczepienia od środka masy (OS), znak ”-” oznacza , że moment siły dąży do zawrócenia wahadła do położenia równowagi.

Ruch wahadła opisuje druga zasada dynamiki dla ruchu obrotowego, zgodnie z którą iloczyn momentu bezwładności I i przyspieszenia kątowego 0x01 graphic
jest równa momentowi siły

0x01 graphic

zakładając małe kąty wychylenia, w przybliżeniu otrzyma się równanie:

0x01 graphic

Wprowadzając oznaczenie:

0x01 graphic

Szczególne rozwiązanie tego równania, przedstawiające zależność kąta pochylenia α od czasu t, ma postać: α=Asint gdzie: A-jest amplitudą drgań , ϖ-częstotliwość kołową drgań wahadła.

Uwzględniając zależność między okresem drgań w ruchu harmonicznego T i jego częstością kołową ϖ otrzymamy wzór na okres drgań wahadła fizycznego:

0x01 graphic

Z tego wzoru wynika, że dla małych wychyleń okres drgań wahadła fizycznego zależy od momentu bezwładności względem osi obrotu, od masy wahadła

0x01 graphic

z tego łatwo już zauważyć, że wahadło matematyczne o długości Ir=I/md ma taki sam okres drgań jak wahadło fizyczne.

Można udowodnić, że okres T1 wahadła fizycznego, zawieszonego na osi przechodzącej przez punkt O1 i równoległej do osi zawieszenia w punkcie O,jest równy okresowi T wahadła, gdy jest ono zawieszone na osi w punkcie O. Okres wahadła zawieszonego w punkcie O:

0x01 graphic

okres wahadła zawieszonego w punkcie O1:

0x01 graphic

Jeżeli Io oznacza moment bezwładności względem osi przechodzącej przez punkt S i równoległej od osi przechodzącej przez punkt O i O1, wówczas na podstawie twierdzenia Steinera otrzymamy:

0x01 graphic

Jeżeli więc, w punkcie przechodzącym przez punkt O, znajduje się taki nowy punkt zawieszenia O1 względem którego okres wahań naszego wahadła nie ulega zmianie, wówczas odległość od punktu O do punktu O1 jest długością zredukowaną wahadła fizycznego. Znając długość zredukowaną wahadła fizycznego można dokładnie wyznaczyć wartość przyspieszenia ziemskiego g.

0x01 graphic

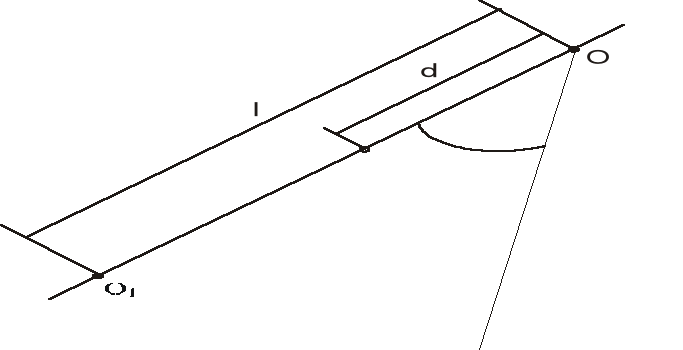

Model wahadła fizycznego. Oś zawieszenia przechodzi przez punkt O.

2.Tabela pomiarowa:

0x01 graphic

3. Wykres zależności okresów wahadła rewersyjnego

0x01 graphic

4. Obliczenia i błędy:

Okres wahadła wyznaczyłem ze wzoru:

0x01 graphic

Wyliczam dla Tl i l przyspieszenie g:

0x01 graphic

do obliczeń przyjąłem następujące wartości:

π=3,142

Tl=1,375 [s] - odczytane z wykresu

l=0,467 [m] - odległość pomiędzy ostrzami

Obliczenie niepewności pomiaru u(l) metodą typu B

0x08 graphic

u(l) = 0,005 [m]

Niepewność pomiaru u(T)

u(T) = 0,001 [s]

Niepewność pomiaru przyśpieszenia:

0x01 graphic

0x01 graphic

Uzyskany rezultat:

g = (9,754±0,144) [m/s²]

Wartość tabelaryczna (przyjęta przez 3 Generalną Konferencję Miar i Wag w 1901r.)

g = 9,80665 [m/s²]

4. Wnioski:

Przyczyną różnicy pomiędzy wartością przyspieszenia ziemskiego podawanego w tablicach, a wyznaczonego na ćwiczeniach są błędy pomiarowe. Głównie na wynik pomiarów miały wpływ błędy takie jak: błąd odczytu położenia krążka, błąd odczytu Tl z wykresu, jak również różnice w kącie wychylenia podczas puszczania wahadła.

Nieznacznie wpływ na różnicę miało położenie geograficzne.
