Strumienica

  1. Zakres ćwiczenia:

    1. wyznaczenie zależności całkowitego natężenia przepływu strumienicy Qc do natężenia strumienia zasilającego Qz - przy stałej wysokości podnoszenia H0,

    2. wyznaczenie zależności wysokości podnoszenia H0 od natężenia strumienia zasysanego Qs - przy stałym natężeniu strumienia zasilającego Qz,

    3. określenie współczynnika sprawności strumienicy η.

  1. Podstawy teoretyczne.

Strumienica jest jednym z rodzajów pomp ze względu na liczne swoje zalety ma szerokie zastosowanie np. do zasysania i przenoszenia różnego rodzaju płynów lub ich mieszania z ciałami stałymi do jej zalet zalicza się między innymi: brak części ruchomych, niezawodność pracy czy prosta budowa. Ich podstawową wadą jest mała sprawność. Zasada jej działania opiera się na zjawisku Venturiego.

Na rys. 2.1 i rys. 2.2 pokazano schemat urządzenia strumienicowego. Ciecz robocza w iloś0x08 graphic
ci Qz dopływa przewodem o średnicy dz do dyszy zasilającej A. Przy przepływie cieczy przez dyszę A następuje wzrost prędkości. Wypływający strumień wywołuje więc podciśnienie w dyszy podchwytującej B. Różnica ciśnień pomiędzy ciśnieniem atmosferycznym, a ciśnieniem w dyszy B powoduje zasysanie cieczy Rys. 2.1 ze zbiornika dolnego S 0x08 graphic
przewodem o średnicy ds na wysokość hs w ilości Qs. Następnie w komorze mieszania C strumień zasilający miesza się ze strumieniem zasysanym. W dyfuzorze D energia kinetyczna cieczy zamienia się częściowo w energię potencjalną, która powoduje przepływ Qc (Qc = Qz + Qs) przewodem Rys. 2.2 tłocznym o średnicy dt.

  1. Opis stanowiska pomiarowego.

0x08 graphic
Schemat stanowiska do badań strumienicy przedstawiony jest na rys. 3.1. Przewodem o średnicy d doprowdzona jest woda w ilości Qz. Natężenie strumienia zasilającego Qz, które reguluje się zaworem Z1 , mierzy się za pomcą wmontowanej w przewód kryzy z podłączonym manometrem różnicowym. Ponadto na przewodzie zasilającym zainstalowany jest manometr tarczowy do pomiaru ciśnienia strumienia zasilającego pz. Strumień zasilający, dopływający do dyszy o średnicy wylotu d0, zasysa wodę ze zbiornika dolnego S przewodem ssącym w ilości Qs na wysokość hs. W zbiorniku S zamontoano przelew w celu utrzymania stałego poziomu wody. Następnie woda w ilości Qc (Qc = Qz + Qs) przepływa do zbiornika d. Wartość wysokości ciśnienia tłoczenia ht odczytuje się na pionowej rurze R.

Rys. 3.1. Stanowisko pomiarowe do badania Natężenie całkowite strumienia strumienicy. Qc reguluje się zaworem Z2. Wielkość

mierzy się za pomocą naczynia

pojemnościowego d.

  1. Przebieg ćwiczenia i opracowanie wyników.

    1. Określenie współczynnika sprawności η.

Współczynnik sprawności η oblicza się ze wzoru:

0x01 graphic

Wielkość Qz czyli natężenie strumienia zasilającego mierzy się za pomocą kryzy z podłączonym do niej manometrem różnicowym napełnionym rtęcią. Określając różnicę wskazań poziomów rtęci Δh w manometrze należy, z wykresu Qz=Qz(Δh) znajdującego się w laboratorium odczytaliśmy szukaną wartość Qz.

Wielkość Qc czyli natężenie strumienia całkowitego mierzy się za pomocą naczynia pojemnościowego, mierząc czas napełnienia przyjętej objętości.

Wielkość Qs czyli natężenie strumienia zasysanego obliczyliśmy z zależności:

Qs = Qc - Qz[m3/s]

Wartość hs jest w czasie przeprowadzania ćwiczenia stała, natomiast ht odczytuje się na pionowej rurze R.

Wartość hz czyli wysokość ciśnienia strumienia zasilającego wyznacza się z zależności:

0x01 graphic

gdzie: pM - wartość ciśnienia odczytana na manometrze M,

ρH2O - gęstość wody w przewodzie

W celu określenia wartośći ρH2O należy odczytać temperaturę przepływającej wody.

W pierwszym etapie ćwiczenia wykonaliśmy serię pomiarów dla stałego natężenia strumienia zasilającego Qz. Wielkości które mierzyliśmy to:

Aby pomiar był dokładniejszy dla każdej serii pomiarowej wykonaliśmy dwa pomiary zarówno czasu napełniania naczynia pojemnościowego jak i wysokości tłoczenia.

Poniższe tabele zawierają wyniki pomiarów jakie dokonaliśmy w trakcie wykonywania ćwiczenia.

Tabela 1 - Qz=const.

Nr pomiaru

ht1

ht2

t1

t2

-

[cm]

[cm]

[s]

[s]

1

0,000

0,000

18,060

18,210

2

21,000

24,000

20,220

20,120

3

33,000

31,000

21,480

20,970

4

39,000

41,000

22,230

22,120

5

48,000

52,000

23,430

23,120

6

62,000

60,000

26,200

26,590

7

68,000

71,000

25,790

26,150

8

82,000

85,000

28,130

28,250

9

99,000

101,000

33,280

33,090

10

119,000

121,000

42,000

42,040

11

131,000

134,000

67,800

68,110

12

142,000

139,000

126,360

126,200

Dane:

Qz = 58,000·10-6[m3/s]

V = 0,005[m3]

hs = 0,18[m]

PM = 3,05[kG/m2] = 298900[Pa]

T= 9[OC]

g = 9,81[m/s2]

ρH2O = 999,7[kg/m3]

0x01 graphic

Dla każdego pomiaru uśredniliśmy czas napełniania naczynia pojemnościowego V i wysokość tłoczenia ht.

Pomiar 1

0x01 graphic

Qs = Qc - Qc = 2,757·10-4 - 58,000·10-6 = 2,177·10-4 [m3/s]

0x01 graphic

Obliczenia dla pozostałych pomiarów wykonaliśmy analogiczniei zestawiliśmy w poniższej tabeli

Tabela 2 - Wyniki dla Qz=const.

Nr pomiaru

hts

ts

Qc

Qs

-

[m]

[s]

[m3/s]

[m3/s]

-

1

0,000

18,135

2,757·10-4

2,177·10-4

2,217·10-2

2

0,225

20,170

2,479·10-4

1,899·10-4

4,383·10-2

3

0,320

21,225

2,356·10-4

1,776·10-4

5,076·10-2

4

0,400

22,175

2,255·10-4

1,675·10-4

5,568·10-2

5

0,500

23,275

2,148·10-4

1,568·10-4

6,133·10-2

6

0,610

26,395

1,894·10-4

1,314·10-4

5,994·10-2

7

0,695

25,970

1,925·10-4

1,345·10-4

6,814·10-2

8

0,835

28,190

1,774·10-4

1,194·10-4

7,047·10-2

9

1,000

33,185

1,507·10-4

0,927 ·10-4

6,396·10-2

10

1,200

42,020

1,190·10-4

0,610 ·10-4

4,956·10-2

11

1,325

67,955

0,736·10-4

0,156·10-4

1,387·10-2

12

1,405

126,280

0,396·10-4

-

0,000

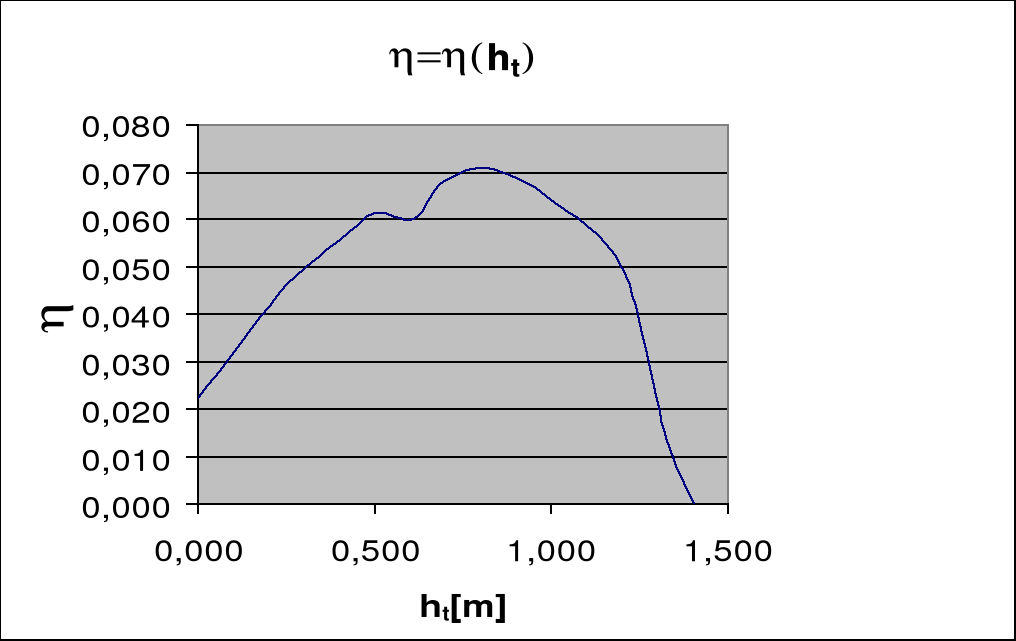

Sporządziliśmy wykres przedstawiający zależność sprawności strumienicy od wysokości tłoczenia przy tym samym natężeniu strumienia zasilającego.


0x08 graphic


W drugiej fazie ćwiczenia wykonaliśmy serię pomiarów dla stałej wartości podnoszenia H0. Aby usprawniś nasze pomiary wykonywaliśmy je dla H0 = hs.

Wielkośći które mierzyliśmy to:

Aby pomiar był dokładniejszy dla każdej serii pomiarowej wykonaliśmy dwa pomiary czasu napełniania naczynia pojemnościowego.

Poniższe tabele zawierają wyniki pomiarów jakie dokonaliśmy w trakcie wykonywania ćwiczenia.

Tabela 3 - H0=const.

Nr pomiaru

PM

Δh

Qz(Δh)

t1

t2

-

[KG/cm2]

[mmHg]

[m3/s*10-6]

[s]

[s]

1

3,300

240,000

59,900

17,230

17,190

2

3,000

215,000

57,000

18,250

18,200

3

2,730

200,000

55,250

19,460

19,470

4

2,500

180,000

52,500

20,330

20,410

5

2,250

160,000

49,750

21,590

21,620

6

2,000

140,000

46,750

23,880

23,910

7

1,750

135,000

46,000

25,370

25,230

8

1,520

110,000

41,750

29,000

29,190

9

1,190

85,000

37,000

33,570

33,630

10

1,000

70,000

33,250

39,570

39,430

Dla każdego pomiaru uśredniliśmy czas napełniania naczynia pojemnościowego V

Pomiar 1

0x01 graphic

Qs = Qc - Qz = 2,905·10-4 - 59,900·10-6 = 2,325·10-4 [m3/s]

0x01 graphic

Obliczenia dla pozostałych pomiarów wykonaliśmy analogiczniei zestawiliśmy w poniższej tabeli

Tabela 4 - Wyniki dla H0=const

Nr pomiaru

ts

Qc

Qs

Qz(Δh)

PM

hz

-

[s]

[m3/s]

[m3/s]

[m3/s]

[Pa]

[m]

-

1

17,210

2,905·10-4

2,325·10-4

5,990·10-5

323400,000

32,973

2,119·10-2

2

18,225

2,743·10-4

2,164·10-4

5,700·10-5

294000,000

29,978

2,279·10-2

3

19,465

2,568·10-4

1,989·10-4

5,525·10-5

267540,000

27,280

2,374·10-2

4

20,370

2,455·10-4

1,875·10-4

5,250·10-5

245000,000

24,982

2,573·10-2

5

21,605

2,314·10-4

1,734·10-4

4,975·10-5

220500,000

22,483

2,791·10-2

6

23,895

2,093·10-4

1,513·10-4

4,675·10-5

196000,000

19,985

2,913·10-2

7

25,300

1,976·10-4

1,396·10-4

4,600·10-5

171500,000

17,487

3,124·10-2

8

29,095

1,719·10-4

1,136·10-4

4,175·10-5

148960,000

15,189

3,232·10-2

9

33,600

1,488·10-4

0,908·10-4

3,700·10-5

116620,000

11,891

3,715·10-2

10

39,500

1,266·10-4

0,686·10-4

3,325·10-5

98000,000

9,992

3,715·10-2

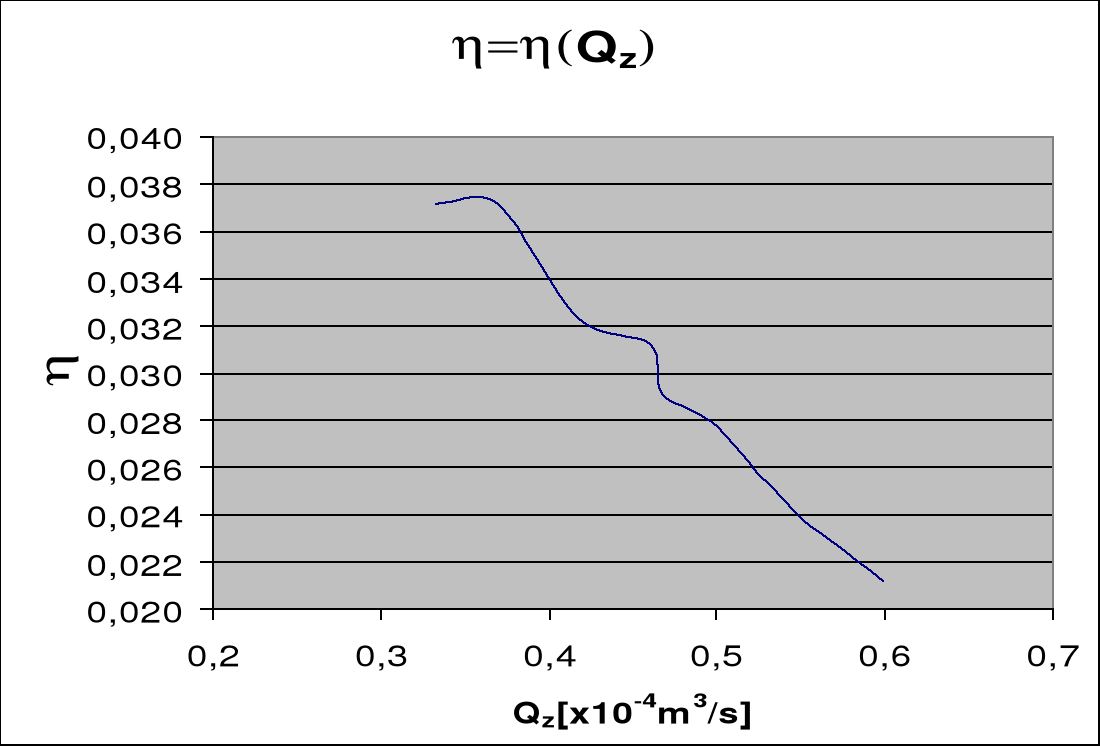

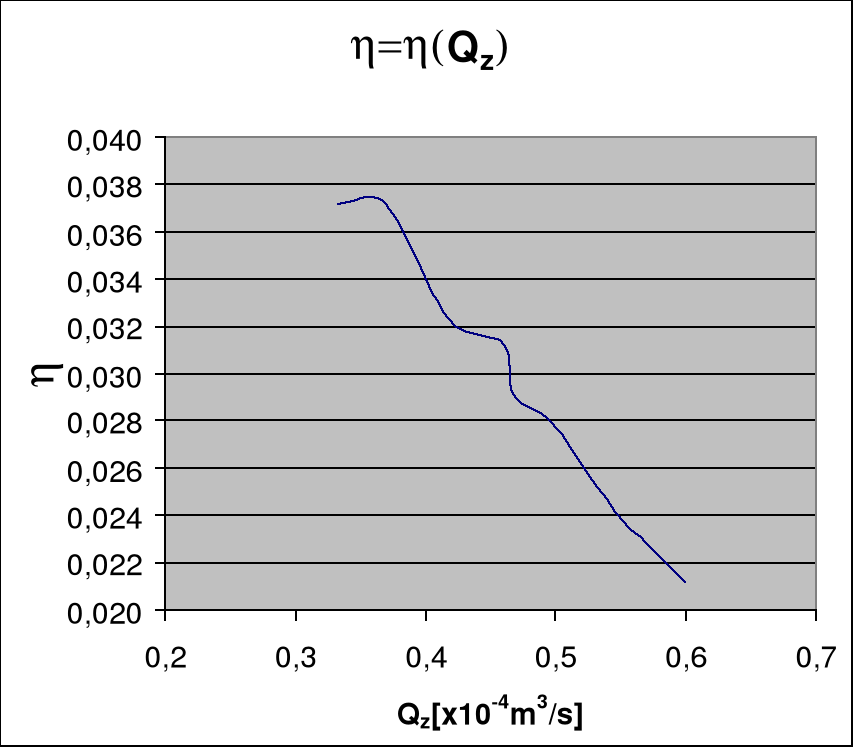

Sporządziliśmy wykres przedstawiający zależność sprawności strumienicy od natężenia strumienia zasilającego.


0x08 graphic

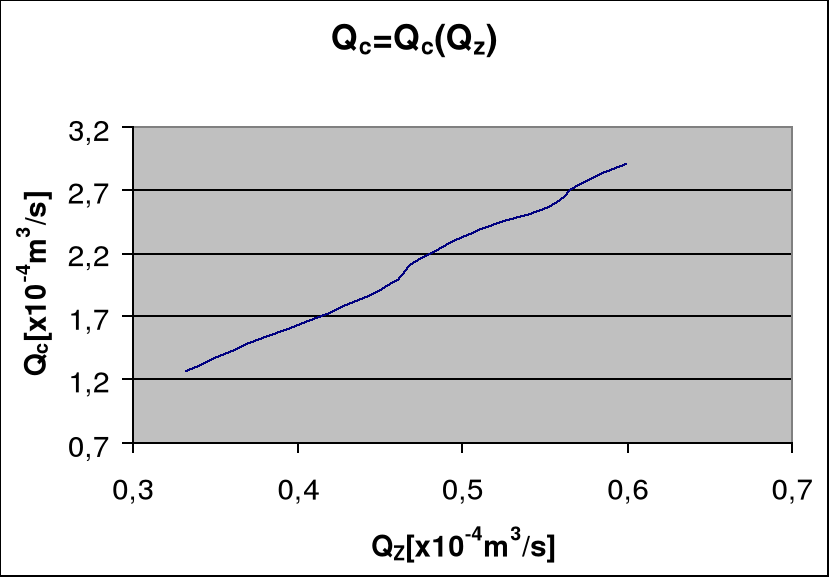

    1. Wyznaczenie zależności całkowitego natężenia przepływu strumienicy Qc do natężenia strumienia zasilającego Qz - przy stałej wysokości podnoszenia H0.

Zależność tą przedstawia poniższy wykres.

0x01 graphic

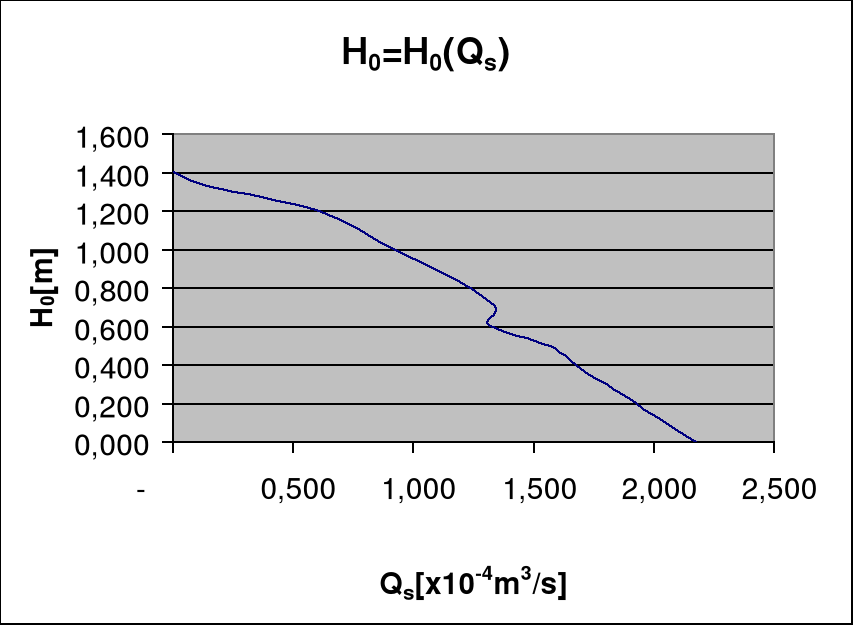

    1. Wyznaczenie zależności wysokości podnoszenia H0 od natężenia strumienia zasysanego Qs - przy stałym natężeniu strumienia zasilającego Qz

Zależność tą przedstawia poniższy wykres.

0x01 graphic


  1. Błędy pomiarów.

0x01 graphic

0x01 graphic

0x01 graphic

Δht, hs = 0,01[m]

ΔQz = 0,25·10-6 [m3/s]

ΔQs = 0,375·10-6 [m3/s]

0x01 graphic

Jak widać nasze pomiary są obarczone dosyć dużym błędem. Jest to spowodowane dużymi wahaniami poziomu tłoczenia trudnego do ustalenia.

  1. Wnioski

Z analizy wykresu η = η(ht) wynika że sprawność strumienicy rośnie wraz ze wzrostem wysokości podnoszenie ht.(przy stałym wydatku strumienia zasilającego). Jednak po osiągnięciu max zaczyna spadać. W naszym przypadku osiągnęła ona najlepszą sprawność przy wysokości tłoczenia ht =83,5 [cm].

W przypadku zmiennego strumienia zasilającego sprawność pompy przy jego wzroście od min początkowo rośnie ale zaraz po chwili maleje. Świadczy to o tym że wzrost wydatku pompy wcale nie przekłada się na jej sprawność. Odnosi się to sytuacji kiedy strumienica podnosi płyn na wysokość ssania.

Wydatek całkowity zależy prawie liniowo od wielkości wydatku strumienia zasilającego. Z tym że, bardziej wrażliwy na zmianę strumienia zasilania jest strumień ssania strumienicy.

Tak jak się spodziewaliśmy wraz ze wzrostem wysokości tłoczenia maleje wydatek ssania strumienicy.

Największy wpływ na błąd sprawności miał błąd odczytu strumienia zasysanego przez strumienicę.

0x01 graphic

0x01 graphic
