IMIR

Rok IIIC

Grupa 12B

LABORATORIUM OBRÓBKI SKRAWANIEM I OBRABIAREK

Data:

Sem. zimowy 2003/2004

BADANIE SZTYWNOŚCI OBRABIAREK

Ocena:

Data wykonania ćwiczenia: 5.I.2004

Mazgaj Krzysztof

  1. Schematy pomiaru sztywności statycznej wrzeciona, konika i suportu tokarki.

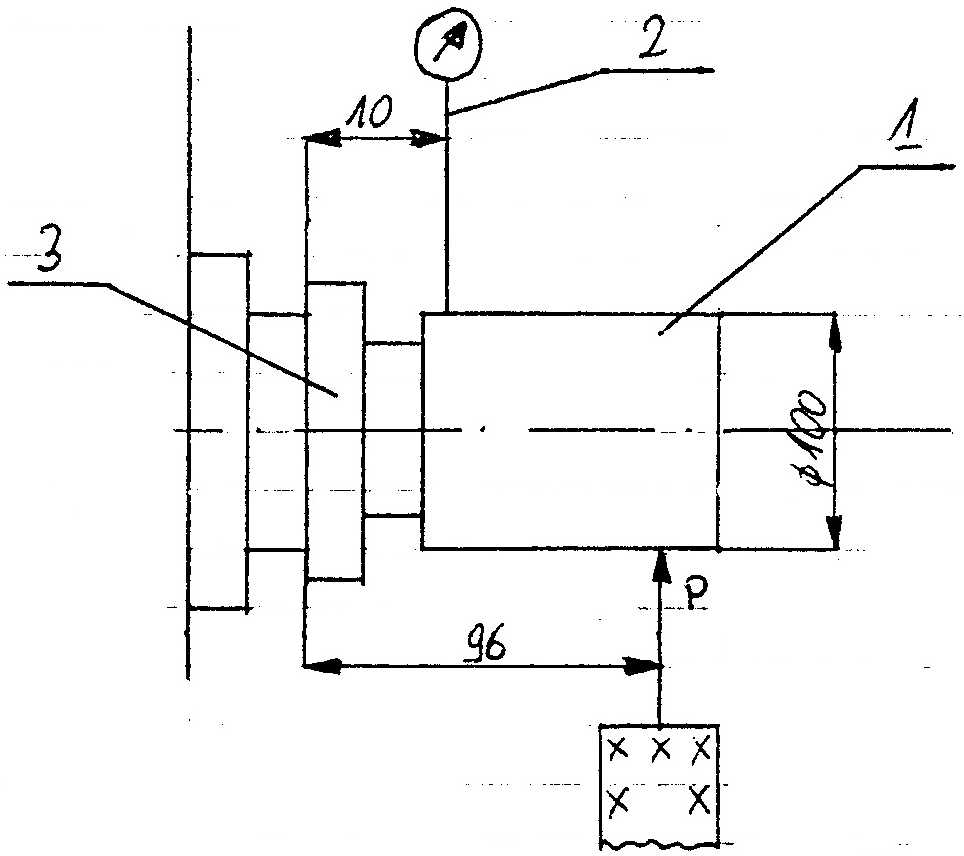

a)Schemat pomiaru sztywności statycznej wrzeciona:

0x08 graphic

1-trzepień pomiarowy

2-tarcza zabieraka

3-czujnik zegarowy

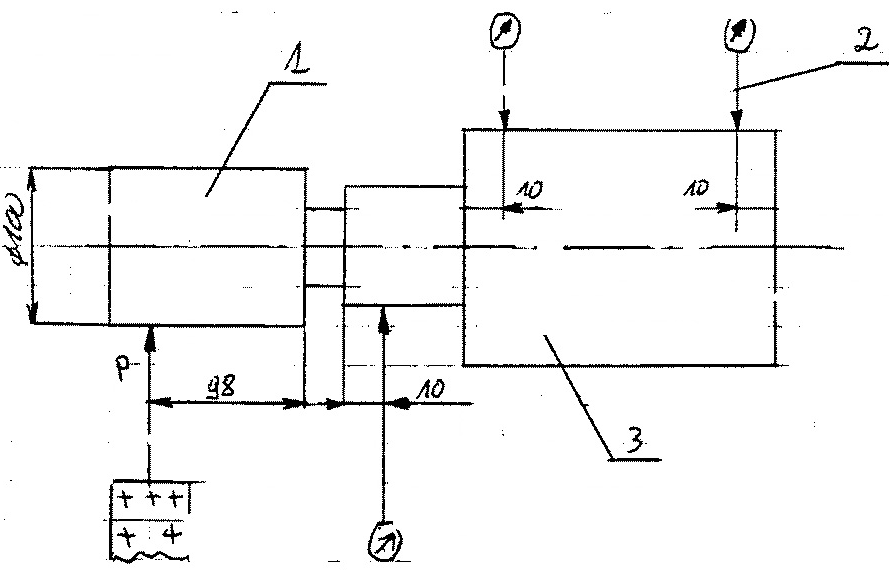

b)Schemat pomiaru sztywności statycznej konika:

0x08 graphic

1-trzepień pomiarowy

2-tarcza zabieraka

3-czujnik zegarowy

0x08 graphic

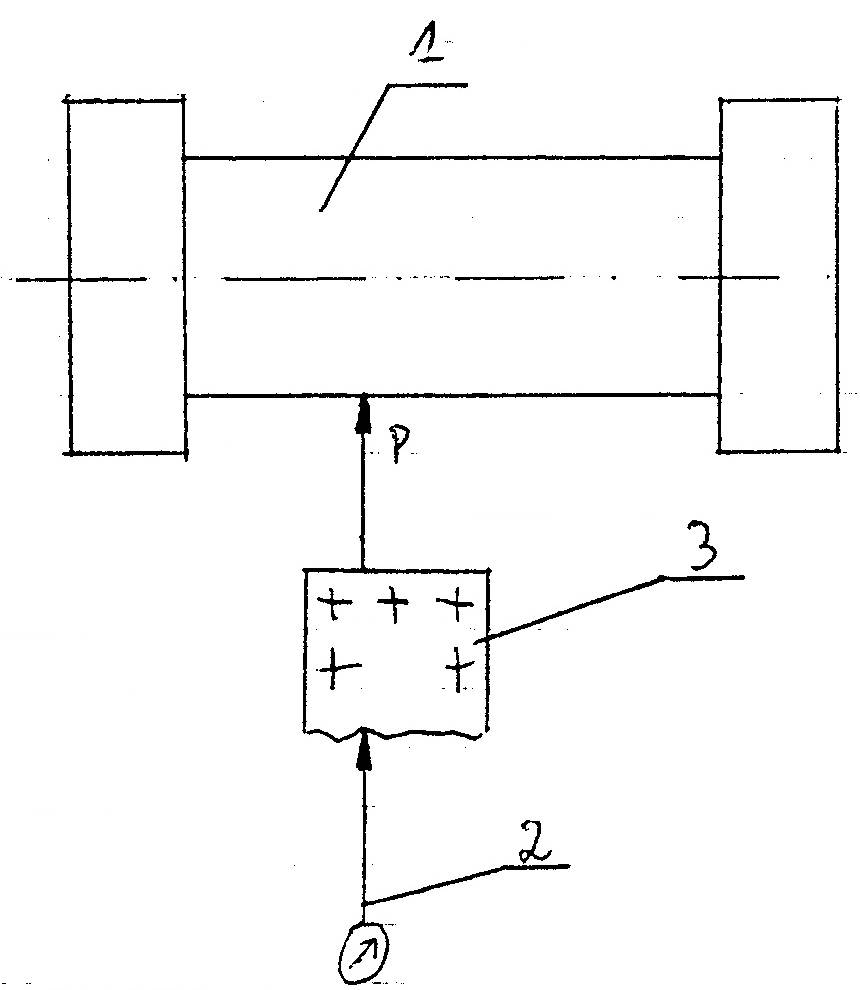

c)Schemat pomiaru sztywności statycznej suportu:

  1. Tabele z wynikami pomiarów.

a)Obciążenie konika(100mV-4000N)

Siła obciążenia P[N]

0

1000

2000

3000

4000

5000

Odkształcenia rosnące [μm]

1cz

0

5

17

35

55

80

2cz

0

0

0

0

5

12

3cz

0

0

0

0

0

0

Odkształcenia malejące [μm]

1cz

11

30

45

58

70

80

2cz

9

12

13

13

13

12

3cz

0

0

2

2

2

0

b)Obciążenie wrzeciona(100mV-4000N)

Siła obciążenia P[N]

0

1000

2000

3000

4000

5000

Odkształcenia rosnące [μm]

0

50

62

68

75

80

Odkształcenia malejące [μm]

4

52

55

57

61

80

b)Obciążenie suportu(100mV-4000N)

Siła obciążenia P[N]

0

1000

2000

3000

4000

5000

Odkształcenia rosnące [μm]

0

12

14

12

6

2

Odkształcenia malejące [μm]

-12

-35

-28

-16

8

2

  1. Wykresy sztywności statycznej.

a)Konik

0x01 graphic

0x01 graphic
0x01 graphic

b)Wrzeciono

0x01 graphic

b)Suport

0x01 graphic

  1. Zasada pomiaru sztywności dynamicznej tokarki.

Sztywność dynamiczna elementu, zespołu albo grupy zespołów jest to stosunek amplitudy sinusoidalnie zmiennej uogólnionej siły (lub momentu 0x01 graphic
, gdzieၶ jet to pulsacja siły wymuszającej) wymuszającej do amplitudy drgań wywołanych tą siłą.

0x01 graphic

W otoczeniu określonej pierwszej częstości rezonansowej między sztywnością statyczną c a sztywnością dynamiczna cd elementu zachodzi związek :

0x01 graphic

gdzie:

0x01 graphic

a - bezwymiarowy współczynnik zwielokrotnienia amplitudy drgań wymuszonych

0x01 graphic
- stosunek częstości siły wymuszającej do częstości drgań własnych układu

ၸ - bezwymiarowy współczynnik tłumienia drgań

Z powyższych wzorów wynika że sztywność dynamiczna jest tym większa im większa jest sztywność statyczna, im większy jest współczynnik tłumienia a także im większa jest różnica pomiędzy częstością siły wymuszającej i częstością drgań własnych układu. Sztywność dynamiczna najmniejsza jest w punkcie rezonansu, ponieważ w tym punkcie 0x01 graphic
. Sztywność minimalna wynosi więc :

0x01 graphic

Odwrotność sztywności dynamicznej nazywa się podatnością dynamiczną i wynosi:

0x01 graphic

Sztywność zespołów obrabiarek

Odkształcenia zespołów obrabiarek powstają w wyniku odkształceń własnych składowych elementów i odkształceń połączeń. Duża liczba powierzchni stykowych, które są poddawane obciążeniu powoduje że w całościowym bilansie odkształceń sztywność powierzchniowa ma znaczenie dominujące.

Wpływ sztywności zespołów obrabiarek na wydajność obrabiarki objawia się tym że np. przy frezowaniu lub szlifowaniu można zauważyć dodatkowe przejścia odprężające układu obrabiarki dla których zwiększamy głębokość frezowania lub szlifowania jednak widać że przy przejściu narzędzie pracuje.

Poniższy schemat przedstawia pomiar sztywności statycznej układu OUPN tokarki kłowej:

Podparty w kłach wał 1 obciąża się za pomocą zamocowanego w imaku pryzmatycznego trzonka 2 pseudonoża, o takich samych wymiarach jak nóż tokarski, lecz zakończonego kulką. Kierunek siły obciążającej P powinien być zbliżony do kierunku siły skrawania działającej w warunkach rzeczywistych. Do obciążenia układu siłą P wykorzystuje się przesuw sań poprzecznych suportu, dokonywany ręcznie. Do zmierzenia siły obciążającej można zastosować tensometry, które należy nakleić na trzonku. Pomiary odkształcenia można dokonać albo za pomocą czujników ustawionych na łożu albo na niezależnych podstawach obok obrabiarki. Wartość największego obciążenia ustala się w zależności od dopuszczalnej obwodowej siły skrawania wg następującego wzoru:

0x01 graphic
,

gdzie

0x01 graphic
- wartość największego obciążenia

0x01 graphic
- wartość dopuszczalnej obwodowej siły skrawania

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

1 - wał zastępujący przedmiot obrabiany

2 - trzonek zastępujący nóż tokarski

0x01 graphic

Układ przedstawiony powyżej pozwala na wyznaczenie sztywności układu OUPN zgodnie z następującą zależnością:

0x01 graphic

Za pomocą tego układu możemy też wyznaczyć sztywności wrzeciona i konika. Do tego celu należy wykorzystać przemieszczenia 0x01 graphic
i yk które zostały zmierzone przy pomocy czujników. Można obliczyć także naciski na kieł wrzeciona i konika obliczone z równań równowagi sił działających na wał.

Sztywność układu OUPN ma podstawowe znaczenia dla dokładności obróbki. Sztywnością statyczną układu OUPN nazywa się stosunek przyrostu siły statycznej o określonym kierunku działania, przyłożonej w punkcie styku narzędzia z przedmiotem obrabianym, do wywołanego tym przyrostem siły odkształcenia narzędzia względem przedmiotu obrabianego w kierunku wywierającym decydujący wpływ na dokładność obróbki powierzchni

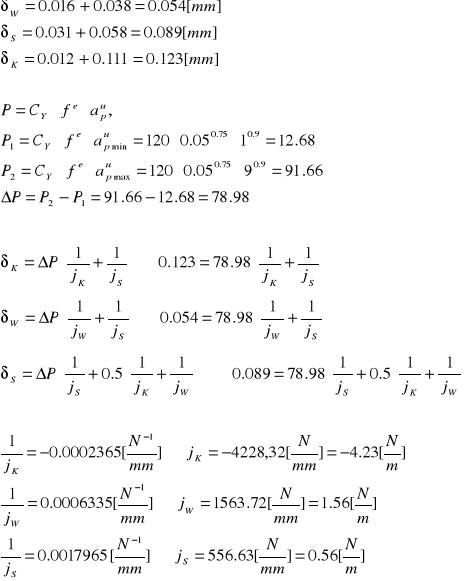

  1. Obliczenie sztywności dynamicznej wrzeciona, konika, i suportu.

0x08 graphic

Dane obliczeniowe:

- apmin = 1 mm,

- apmax = 9 mm,

- e = 4 mm,

- f = 0.05 mm,

- u = 0.9,

- CY = 120,

- e = 0.75.

0x01 graphic

Sztywności dynamiczne różnią się od siebie, z tymże sztywność statyczna jest dużo większa od dynamicznej.

6. Wpływ sztywności wrzeciona, konika, i suportu na dokładność kształtową przedmiotu.

Schematy najczęściej występujących kształtów wałków, które powstały na skutek niedostatecznej sztywności:

0x08 graphic
0x08 graphic
Mało sztywny wałek:

Mało sztywna głowica i konik:

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

Mało sztywne koniki i przedmiot:

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Mało sztywna głowica:

0x08 graphic
0x08 graphic

Jak widać sztywność układów obrabiarki ma znaczny wpływ na dokładność kształtową i wymiarową przedmiotu, a także na wydajność obróbki.
