poziome i ieżą w jednej płaszczyźnie pionowej. Płyty ściskają walec pod działaniem równych poziomych sił P i — P przyłożonych w punktach A i B. Ciężar walca wynosi Q, jego promień r, współczynnik tarcia walca o płyty/, kąt AOB = 2 a, AB = a. Jakie mają być wartości siły P, aby walec znajdował się w równowadze (rys. 3.8)?
106
A
8
P
-P
8
a
b
Rys. 3.8
Roz*wiązanie

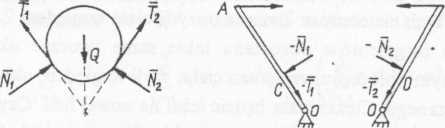

Siły działające na poszczególne elementy układu są przedstawione na dodatkowych rysunkach. Załóżmy minimalną wartość siły P — Pmia, przy której układ jest w równowadze. Przy sile jeszcze mniejszej walec rozpocznie ruch w dół, stąd też siły tarcia działające na niego mają zwrot taki, jak na rysunku (a). Z równowagi sił działających na walec wynikają zależności:
Nt = N2, Tj = T2 oraz Q = 2?^ sina + ż^cosa.
a więc
N
Q
2 (f cosa + sina)"
Rozpatrując równowagę układu B, z warunku momentów względem punktu 0 otrzymujemy:
Stąd
P . «:_2_
a sin a -f / cos a
Wyrażając współczynnik tarcia za pomocą kąta tarciaf= tg cp, otrzymujemy
n r Q cos <p
-*min • / | 7 •
a sin(oc + cp)
Zajmijmy się wyznaczeniem maksymalnej wartości siły P = Pmajc. Jeśli siła P byłaby większa od Pmax, to walec będzie się przemieszczał w górę. Rozpatrując więc równowagę w przypadku Pmaj, musimy zmienić zwroty sił tarcia na przeciwne w stosunku do zwrotów zaznaczonych dla Pmm. Dalsze rozważania, takie same jak poprzednio, prowadzą do zależności
n r O cos <p
* max i / s i
a sm(a - cp)
jednak przy warunku a > cp, kiedy to wzór na Pmax ma sens. Tak więc siła P zawarta jest w granicach
r Q cos cp a sin (a + cp)
dla a > cp.
r O cos cp
-~~T
a sm(a - cp)
Dla kąta a < cp istnieje tylko jeden warunek określony nierównością P > Pmia, zabezpieczający przed ruchem walca w dół.

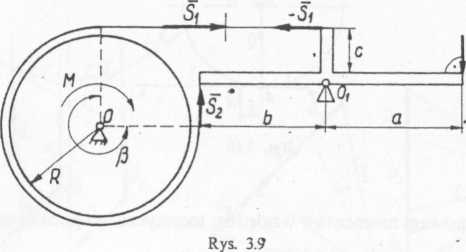

2. Wyznaczyć siłę P, potrzebną do zahamowania bębna za pomocą hamulca taśmowego przedstawionego na rysunku 3.9. Dane są a, b, c, M, R, f oraz kąt opasania fi.
Rozwiązanie
Dla bębna równanie równowagi momentów liczonych względem osi bębna daje zależność:
M + SlR-S2R = 0. (a)
