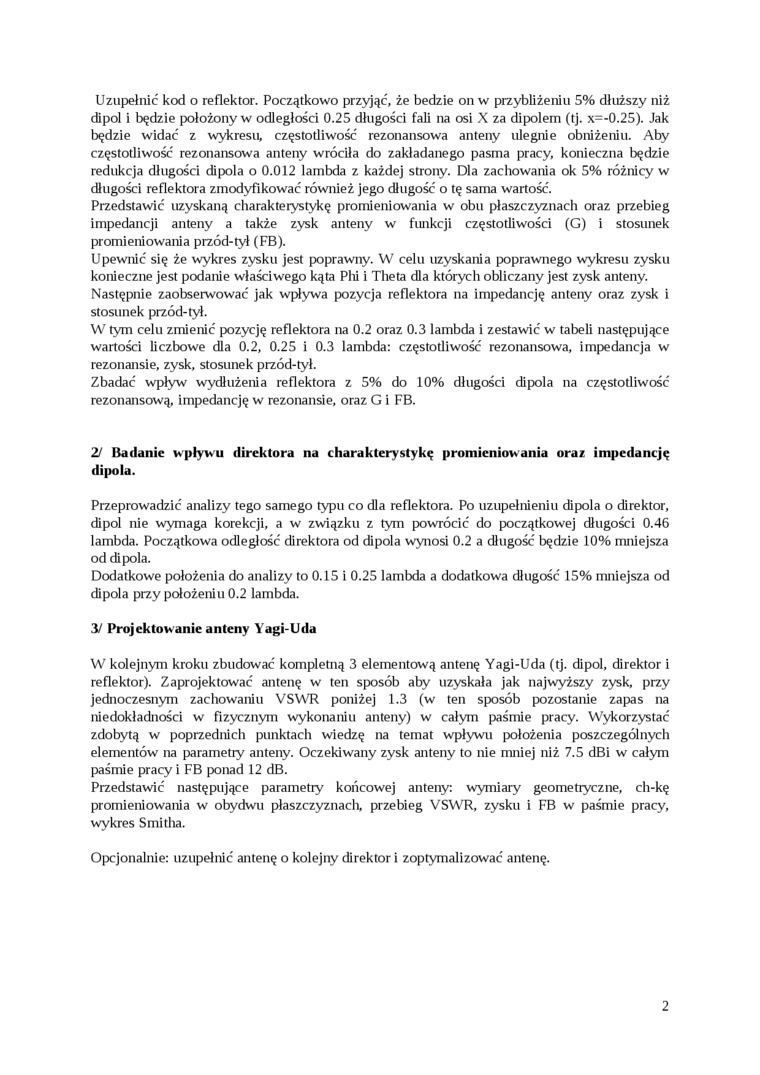

Uzupełnić kod o reflektor. Początkowo przyjąć, że bedzie on w przybliżeniu 5% dłuższy niż dipol i będzie położony w odległości 0.25 długości fali na osi X za dipolem (tj. x=-0.25). Jak będzie widać z wykresu, częstodiwość rezonansowa anteny ulegnie obniżeniu. Aby częstotliwość rezonansowa anteny wróciła do zakładanego pasma pracy, konieczna będzie redukcja długości dipola o 0.012 lambda z każdej strony. Dla zachowania ok 5% różnicy w długości reflektora zmodyfikować również jego długość o tę sama wartość.

Przedstawić uzyskaną charakterystykę promieniowania w obu płaszczyznach oraz przebieg impedancji anteny a także zysk anteny w funkcji częstotliwości (G) i stosunek promieniowania przód-tył (FB).

Upewnić się że wykres zysku jest poprawny. W celu uzyskania poprawnego wykresu zysku konieczne jest podanie właściwego kąta Plii i Theta dla których obliczany jest zysk anteny. Następnie zaobserwować jak wpływa pozycja reflektora na impedancję anteny oraz zysk i stosunek przód-tył.

W tym celu zmienić pozycję reflektora na 0.2 oraz 0.3 lambda i zestawić w tabeli następujące wartości liczbowe dla 0.2, 0.25 i 0.3 lambda: częstotliwość rezonansowa, impedancja w rezonansie, zysk, stosunek przód-tył.

Zbadać wpływ wydłużenia reflektora z 5% do 10% długości dipola na częstotliwość rezonansową, impedancję w rezonansie, oraz G i FB.

2/ Badanie wpływu direktora na charakterystykę promieniowania oraz impedancję dipola.

Przeprowadzić analizy tego samego typu co dla reflektora. Po uzupełnieniu dipola o direktor, dipol nie wymaga korekcji, a w związku z tym powrócić do początkowej długości 0.46 lambda. Początkowa odległość direktora od dipola wynosi 0.2 a długość będzie 10% mniejsza od dipola.

Dodatkowe położenia do analizy to 0.15 i 0.25 lambda a dodatkowa długość 15% mniejsza od dipola przy położeniu 0.2 lambda.

3/ Projektowanie anteny Yagi-Uda

W kolejnym kroku zbudować kompletną 3 elementową antenę Yagi-Uda (tj. dipol, direktor i reflektor). Zaprojektować antenę w ten sposób aby uzyskała jak najwyższy zysk, przy jednoczesnym zachowaniu VSWR poniżej 1.3 (w ten sposób pozostanie zapas na niedokładności w fizycznym wykonaniu anteny) w całym paśmie pracy. Wykorzystać zdobytą w poprzednich punktach wiedzę na temat wpływu położenia poszczególnych elementów na parametry anteny. Oczekiwany zysk anteny to nie mniej niż 7.5 dBi w całym paśmie pracy i FB ponad 12 dB.

Przedstawić następujące parametry końcowej anteny: wymiary geometiyczne, ch-kę promieniowania w obydwu płaszczyznach, przebieg VSWR, zysku i FB w paśmie pracy, wykres Smitha.

Opcjonalnie: uzupełnić antenę o kolejny direktor i zoptymalizować antenę.
