się pod dociskiem elektrod, przy czym wielkość tego docisku może być równa lub większa od siły docisku, jaki był wywierany w trakcie przepływu prądu (celem jest ujednolicenie jądra zgrzeiny).
Etap 1 Etap 2 Etap 3

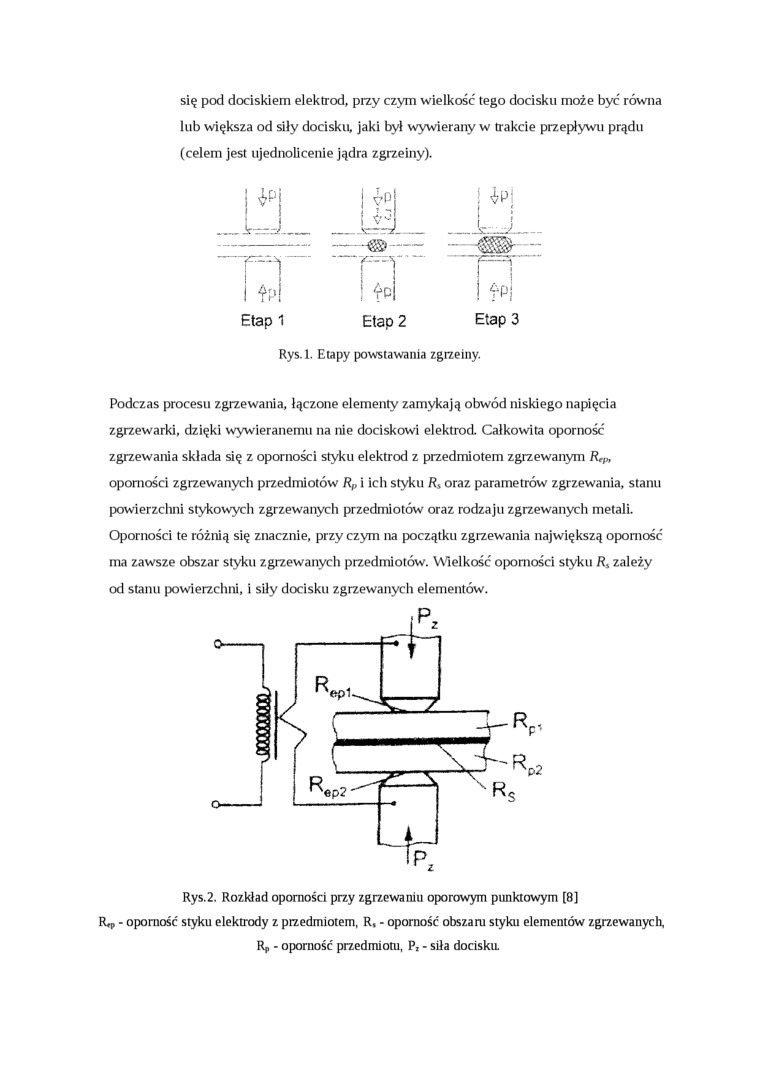

Rys.l. Etapy powstawania zgrzeiny.
Podczas procesu zgrzewania, łączone elementy zamykają obwód niskiego napięcia zgrzewarki, dzięki wywieranemu na nie dociskowi elektrod Całkowita oporność zgrzewania składa się z oporności styku elektrod z przedmiotem zgrzewanym R,p, oporności zgrzewanych przedmiotów Rp i ich styku Rs oraz parametrów zgrzewania, stanu powierzchni stykowych zgrzewanych przedmiotów oraz rodzaju zgrzewanych metali. Oporności te różnią się znacznie, przy czym na początku zgrzewania największą oporność ma zawsze obszar styku zgrzewanych przedmiotów. Wielkość oporności styku zależy od stanu powierzchni, i siły docisku zgrzewanych elementów.
Rys.2. Rozkład oporności przy zgrzewaniu oporowym punktowym [8]
R^> - oporność styku elektrody z przedmiotem, R, - oporność obszaru styku elementów zgrzewanych, R* - oporność przedmiotu, P, - siła dociska
