STATECZNOŚĆ I

WYBOCZENIE PRĘTA

Sławomir

Matuszak

nr albumu

223354

background image

Stabilność – to zdolność układów
fizycznych do samoczynnego powrotu do
stanu równowagi po ustaniu działania
czynnika zakłócającego ten stan.

Stateczność – to zdolność układów
fizycznych do „przeciwstawiania się”
czynnikom zakłócającym stabilność.

1. Pojęcia stabilności i stateczności

background image

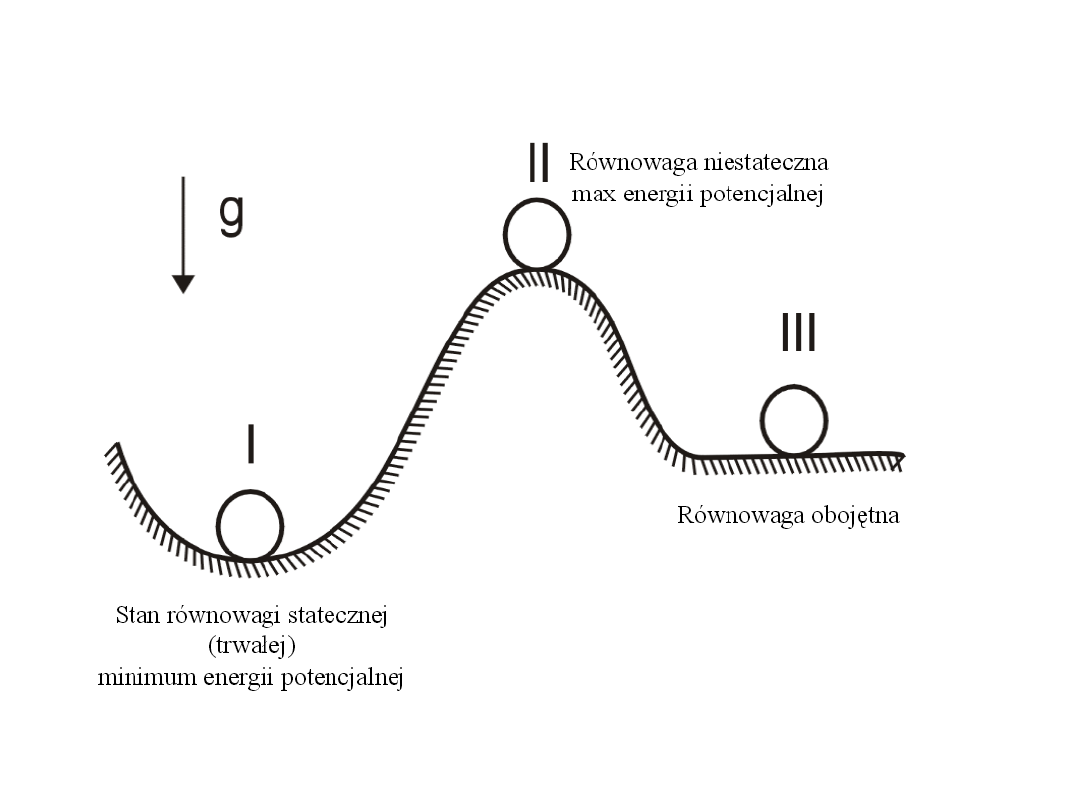

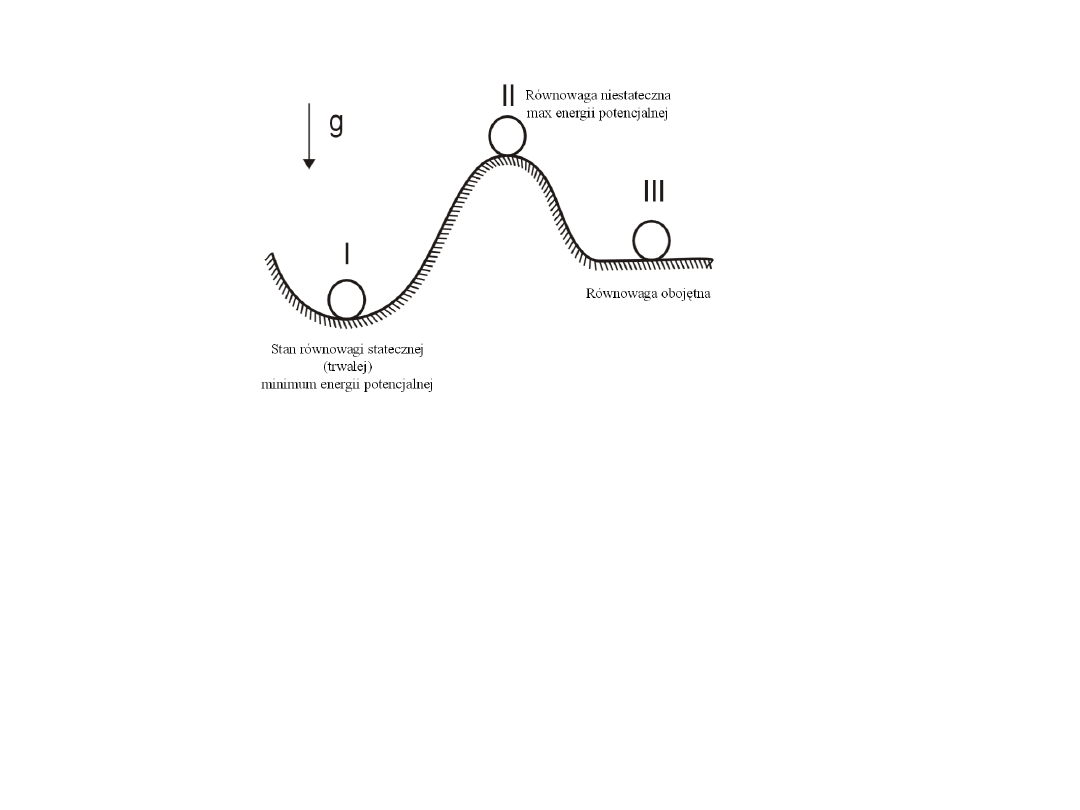

2. Równowaga ciał

background image

I. Równowaga stateczna (trwała)- taka forma

równowagi, w której ciało wychylone z położenia

pierwotnego z powrotem do niego powraca.

II. Równowaga niestateczna – ciało wychylone z

położenia pierwotnego nie wraca do niego, ale przechodzi

do innego.

III. Równowaga obojętna – ciało wychylone z położenia

pierwotnego pozostaje w nowym położeniu

background image

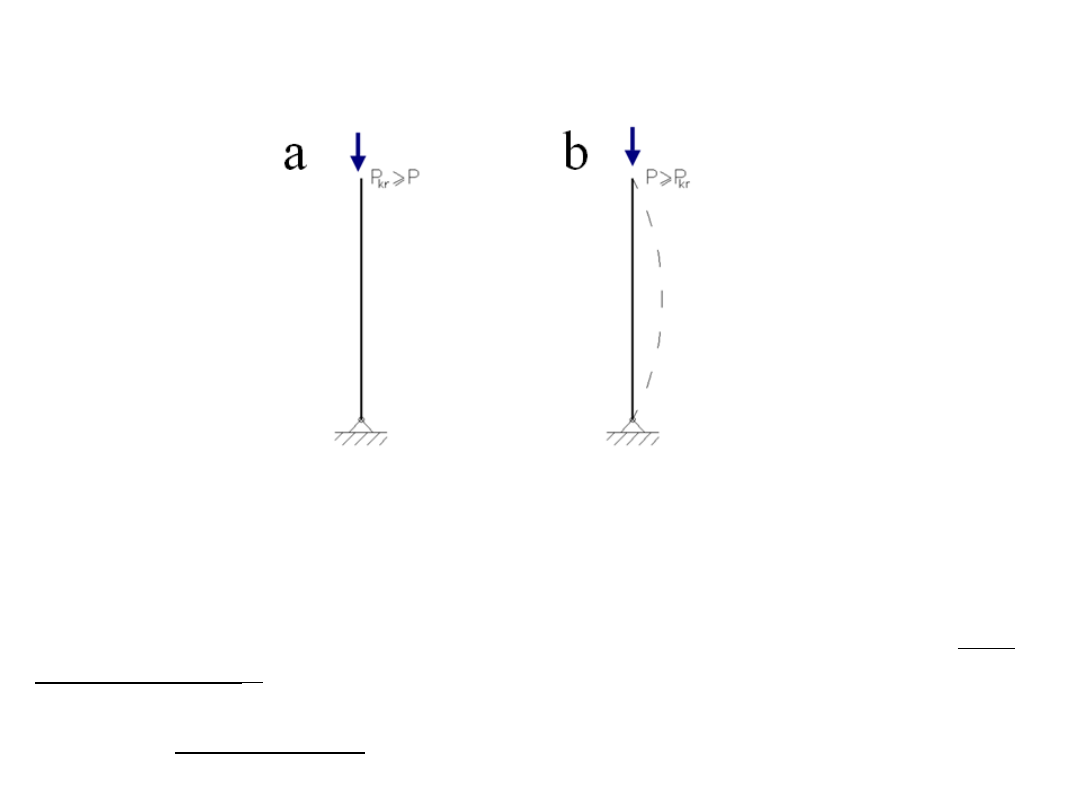

W przypadku osiowego obciążenia prostoliniowego pręta siłą

ściskającą można wyraźnie zaobserwować zakresy jego pracy. W
pierwszym zakresie (podpunkt a na rysunku), pręt przenosząc
coraz większe obciążenie nie zmienia swojej geometrii (pozostaje
prostoliniowy). Istnieje jednak taki poziom siły, nazywany siłą
krytyczną P

kr

, przy którym jej nieskończenie mały przyrost

spowoduje ugięcie pręta w kierunku prostopadłym do jego osi,
czyli tzw. wyboczenie (podpunkt b na rysunku).

3. Wyboczenie pręta

background image

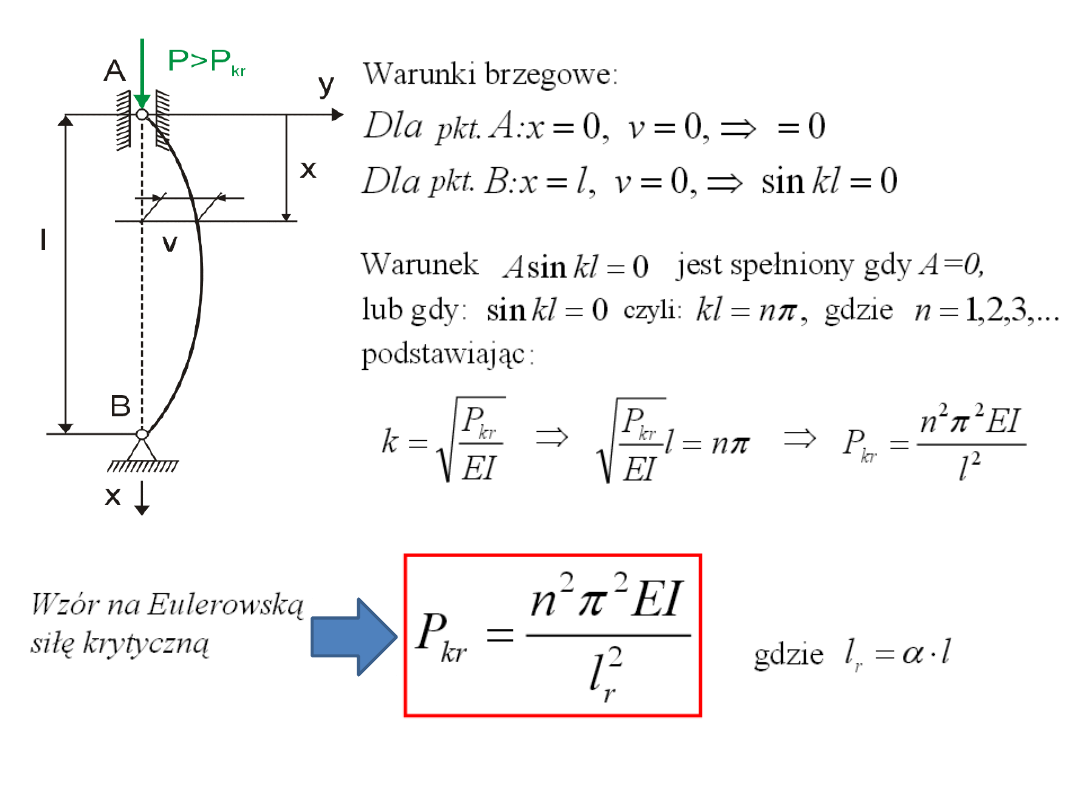

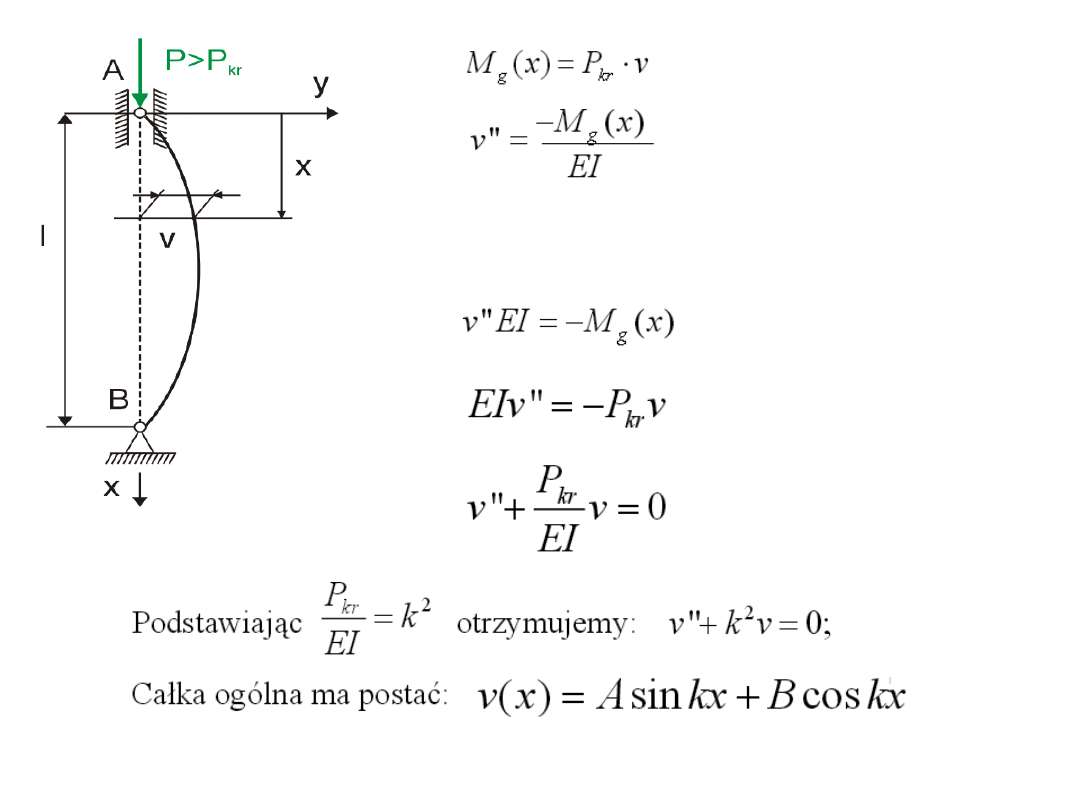

E – moduł Younga
I – moment bezwładności przekroju
poprzecznego pręta

background image
background image
background image

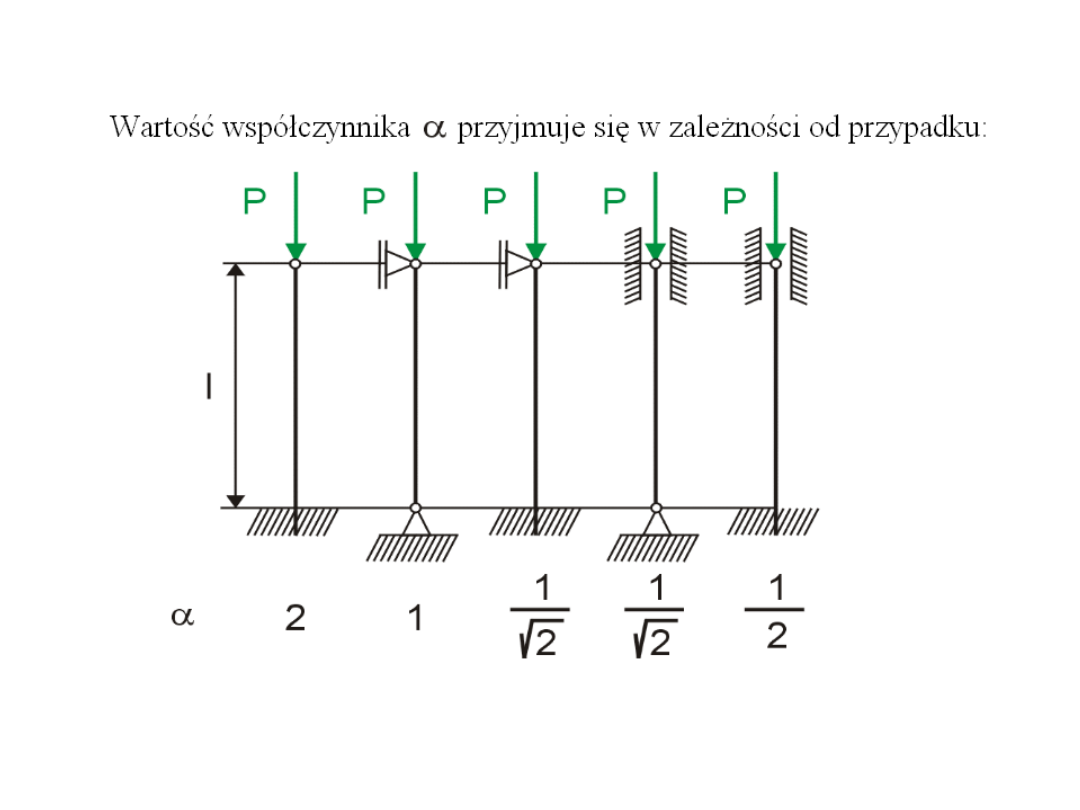

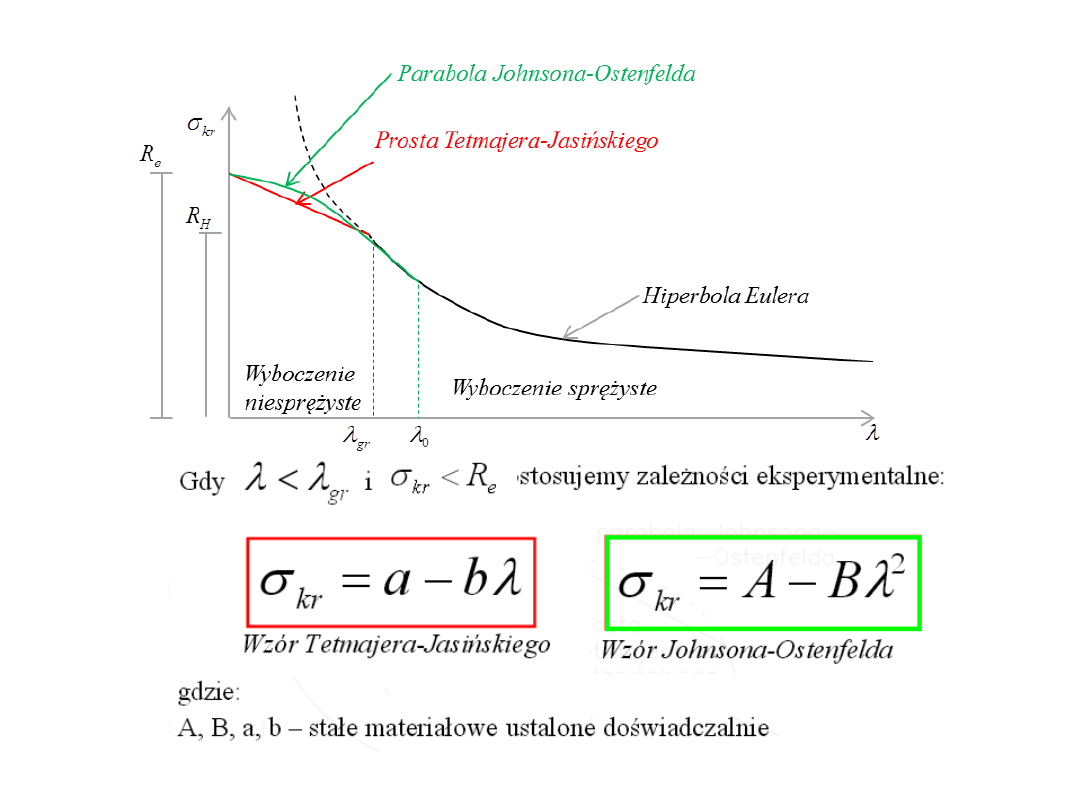

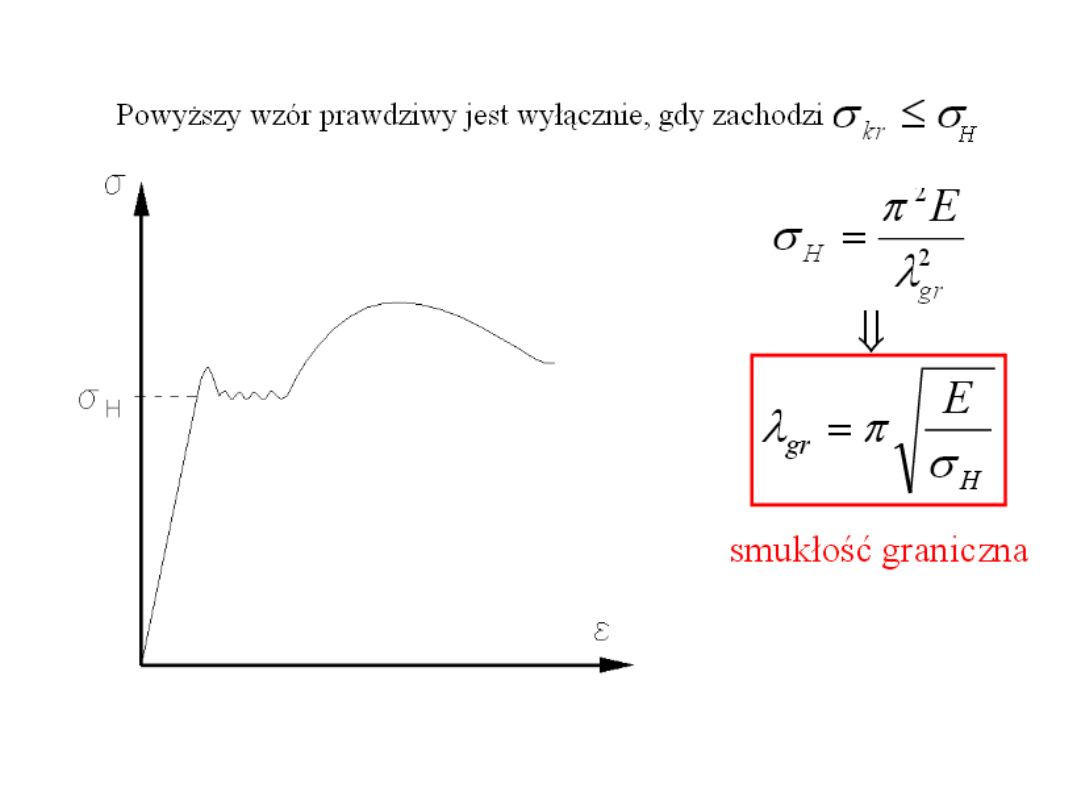

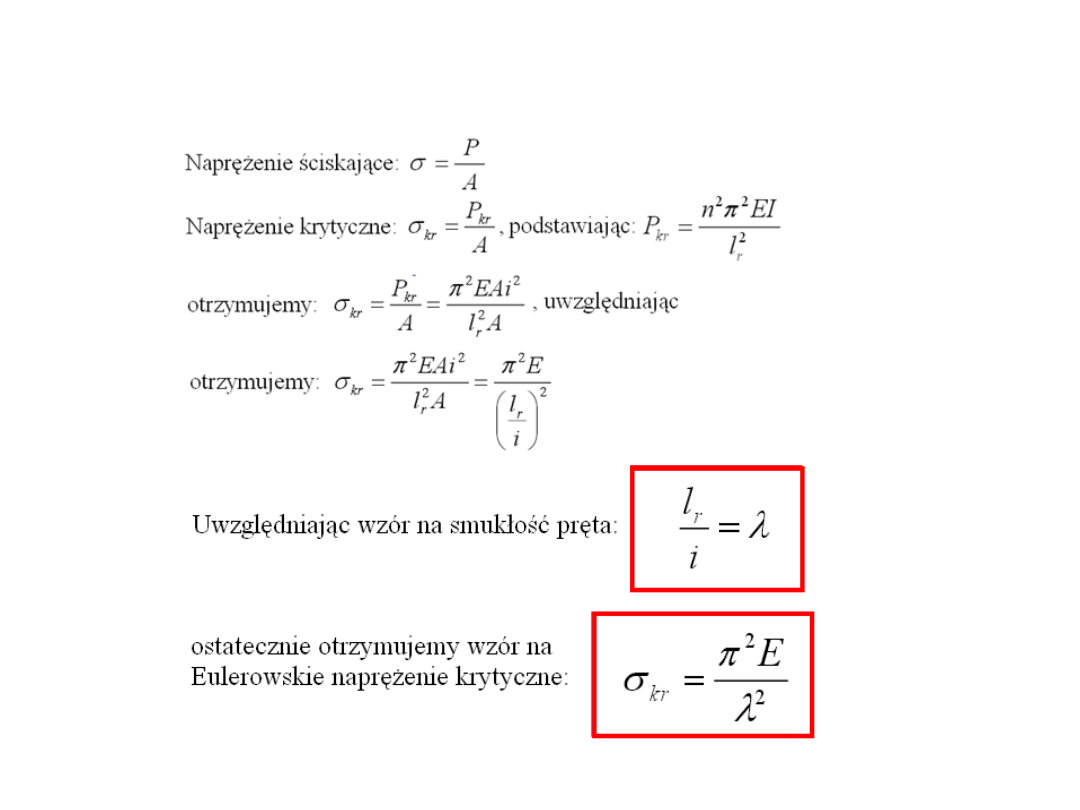

Naprężenie krytyczne

background image
background image
background image

DZIĘKUJĘ ZA UWAGĘ!
