1) Pomiar rezystancji cewek
	L2			L1
U [V]	1,90	2,50	4,00	2,50	3,60	4,60
I [A]	0,12	0,16	0,27	0,16	0,24	0,32
R [W]	15,83	15,63	14,81	15,63	15,00	14,38

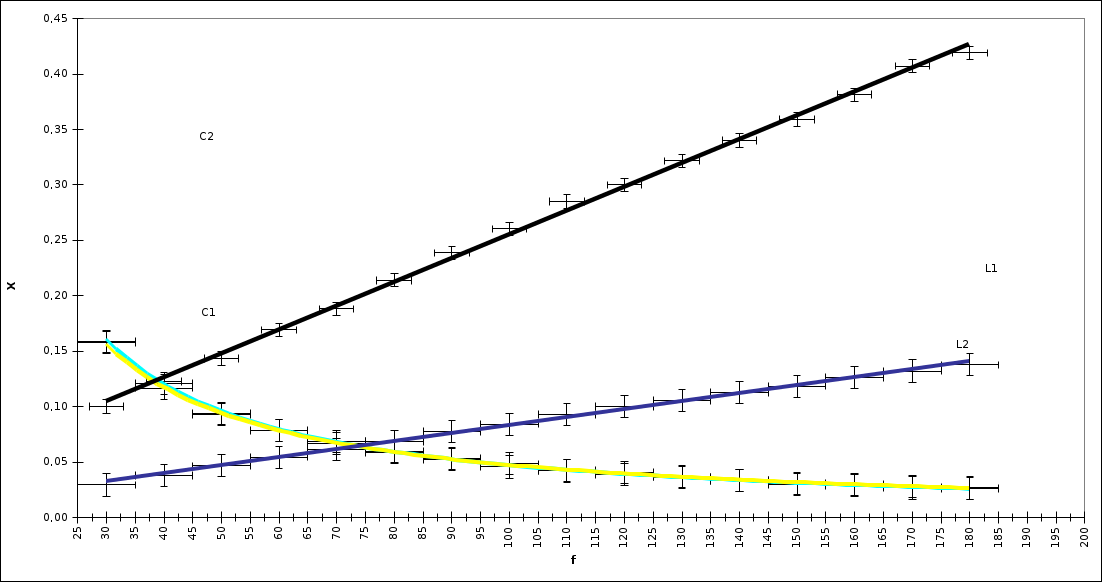

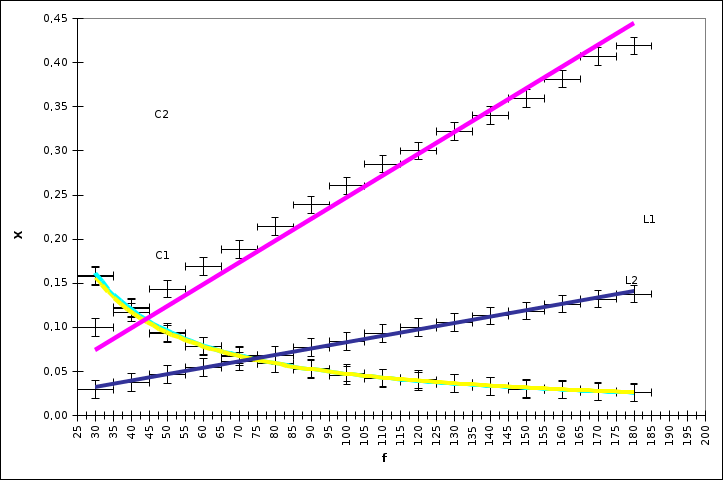

2) Pomiar zależności reaktancji indukcyjnej i pojemościowej od częstotliwości
f	L1			L2			C1			C2
[Hz]	U [V]	I [A]	XL [W]	U [V]	I [A]	XL [W]	U [V]	I [A]	XC [W]	U [V]	I [A]	XC [W]
30	0,02	0,58	0,03	0,05	0,54	0,10	0,140	0,88	0,16	0,052	0,33	0,16
40	0,02	0,58	0,04	0,07	0,53	0,12	0,105	0,90	0,12	0,040	0,33	0,12
50	0,03	0,58	0,05	0,08	0,53	0,14	0,085	0,92	0,09	0,031	0,33	0,09
60	0,03	0,57	0,05	0,09	0,52	0,17	0,072	0,92	0,08	0,026	0,33	0,08
70	0,04	0,57	0,06	0,10	0,51	0,19	0,061	0,91	0,07	0,022	0,32	0,07
80	0,04	0,57	0,07	0,11	0,50	0,21	0,053	0,90	0,06	0,019	0,32	0,06
90	0,05	0,58	0,08	0,12	0,49	0,24	0,047	0,90	0,05	0,017	0,32	0,05
100	0,05	0,57	0,08	0,13	0,48	0,26	0,041	0,90	0,05	0,015	0,31	0,05
110	0,05	0,56	0,09	0,13	0,47	0,29	0,038	0,89	0,04	0,013	0,31	0,04
120	0,06	0,55	0,10	0,14	0,46	0,30	0,036	0,89	0,04	0,012	0,31	0,04
130	0,06	0,55	0,11	0,15	0,46	0,32	0,032	0,88	0,04	0,011	0,30	0,04
140	0,06	0,54	0,11	0,15	0,45	0,34	0,029	0,88	0,03	0,010	0,30	0,03
150	0,06	0,54	0,12	0,16	0,44	0,36	0,027	0,87	0,03	0,009	0,30	0,03
160	0,07	0,53	0,13	0,16	0,43	0,38	0,026	0,87	0,03	0,009	0,31	0,03
170	0,07	0,53	0,13	0,17	0,42	0,41	0,024	0,87	0,03	0,008	0,30	0,03
180	0,07	0,53	0,14	0,18	0,42	0,42	0,023	0,86	0,03	0,008	0,31	0,03

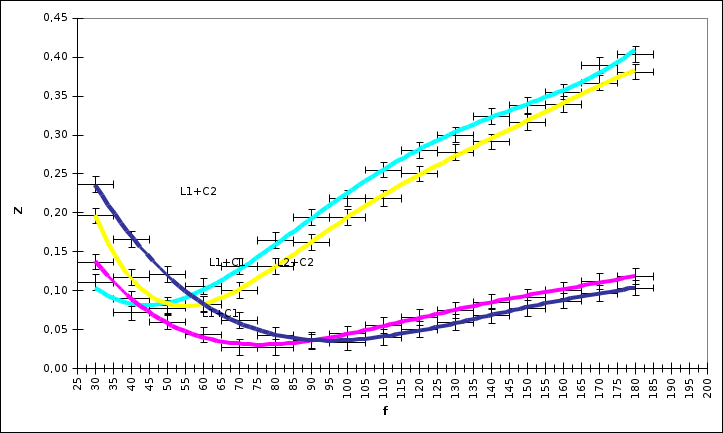

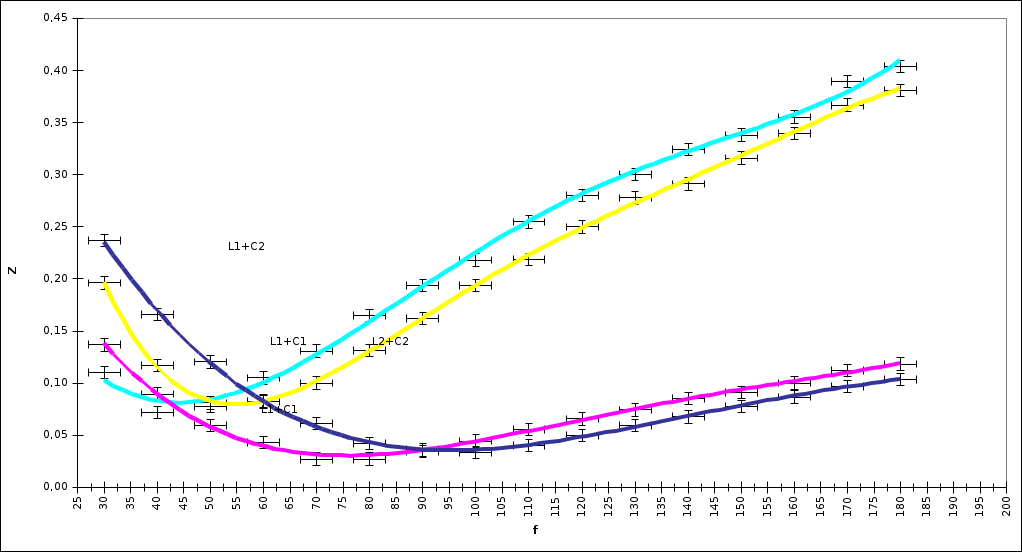

3) Pomiar zależności impedancji od częstotliwości
f	L1+C1			L1+C2			L2+C1			L2+C2
[Hz]	U[V]	I[A]	Z[W]	U[V]	I[A]	Z[W]	U[V]	I[A]	Z[W]	U[V]	I[A]	Z[W]
30	0,09	0,38	0,24	0,05	0,38	0,14	0,10	0,52	0,20	0,04	0,39	0,11
40	0,06	0,38	0,17	0,03	0,38	0,09	0,06	0,53	0,12	0,03	0,39	0,07
50	0,05	0,39	0,12	0,02	0,37	0,06	0,04	0,53	0,08	0,03	0,40	0,08
60	0,03	0,39	0,08	0,02	0,37	0,04	0,04	0,52	0,08	0,04	0,39	0,11
70	0,02	0,39	0,06	0,01	0,37	0,03	0,05	0,52	0,10	0,05	0,39	0,13
80	0,02	0,38	0,04	0,01	0,37	0,03	0,07	0,51	0,13	0,06	0,34	0,16
90	0,01	0,35	0,03	0,01	0,36	0,04	0,08	0,50	0,16	0,06	0,33	0,19
100	0,01	0,36	0,03	0,02	0,36	0,04	0,09	0,48	0,19	0,07	0,33	0,22
110	0,01	0,35	0,04	0,02	0,36	0,06	0,11	0,48	0,22	0,08	0,31	0,25
120	0,02	0,32	0,05	0,02	0,35	0,07	0,12	0,46	0,25	0,08	0,30	0,28
130	0,02	0,32	0,06	0,03	0,35	0,07	0,13	0,45	0,28	0,09	0,30	0,30
140	0,02	0,31	0,07	0,03	0,34	0,09	0,13	0,45	0,29	0,09	0,29	0,32
150	0,02	0,31	0,08	0,03	0,34	0,09	0,14	0,44	0,32	0,10	0,29	0,34
160	0,03	0,30	0,09	0,03	0,34	0,10	0,15	0,43	0,34	0,10	0,29	0,36
170	0,03	0,30	0,10	0,04	0,33	0,11	0,15	0,42	0,37	0,11	0,28	0,39
180	0,03	0,29	0,10	0,04	0,33	0,12	0,16	0,42	0,38	0,11	0,28	0,40
4) Wyznaczenie częstotliwości rezonansowej
	L1+C1	L1+C2	L2+C1	L2+C2
fr [Hz]	115	84	55	60
5) Dyskusja błędów:
Ad.1)
DU = 0,06 V
Us = 4V
d = 1,5 %
DI = 0,01 A
Is1 = 0,36 A
d1 = 2,7 %
Is2 = 0,31 A
d1 = 3,2 %
Ad. 2)
DU = 0,001 V
DI = 0,005 A
	L1	L2	C1	C2
Us [V]	0,04775	0,123125	0,052	0,019
Is [A]	0,558125	0,478125	0,89	0,31
du [%]	1,2	1,4	2	1,3
dA [%]	2,8	2,4	4,4	1,6
Ad. 3)
DU = 0,001 V
DI = 0,005 A
	L1+C1	L1+C2	L2+C1	L2+C2
Us [V]	0,0296875	0,02575	0,101125	0,07225
Is [A]	0,345	0,35625	0,47875	0,33125
du [%]	1,7	1,5	1,8	1,6
dA [%]	1,7	1,8	2,4	1,7

---
