Nr ćwiczenia 100	Data 08.04.2013	Imię i Nazwisko	Wydział	Semestr II	Grupa 5 nr lab. 9
Prowadzący dr Ewa Mykowska			Przygotowanie	wykonanie	ocena

TEMAT: Wyznaczanie gęstości za pomocą wagi Jolly'ego

Wstęp teoretyczny

By wyznaczyć gęstość, należy zapoznać się z definicję gęstości. Można ją wyrazić wzorem d=m/V. Równanie to można wykorzystać do wyznaczenia gęstości bezpośrednio dla ciał o regularnych kształtach. Sytuacja komplikuje się jednak gdy mamy do czynienia z nieregularną bryłą. Obliczona objętość obarczona byłaby zbyt dużym błędem.

Jednym ze sposobów rozwiązania tego problemu jest wyznaczenie gęstości przy pomocy piknometru.

Zwykle jest to szklane naczynie o pojemności 50 cm3 Jest on tak zbudowany by ciała wypełniały go całkowicie ( ciecz lub ciało stałe-ciecz ). Poziom cieczy powinien pokrywać się z górną krawędzią korka. Należy usunąć także pęcherzyki powietrza, które znajdują się wewnątrz piknometru. Nie należy dotykać piknometru gołą dłonią bo może to spowodować wzrost jego temperatury a przez to zmianę objętości cieczy wypełniającej go.

Aby obliczyć objętość ciała zanurzonego w piknometrze :

1. Ważymy ciało stałe na szalce z papieru i oznaczamy jako m1

2. Ważymy piknometr napełniony wodą i oznaczamy jako m2

3. Umieszczamy badane ciało do wnętrza piknometru z wodą. Wylewa się z niego objętość wody równa objętości badanego ciała stałego. Masę układu znaczmy jako m3

mw - masa wody, dw – gęstość wody

Dzięki temu dostajemy wzór na gęstość (ρ, d) badanego ciała.

Wyznaczanie gęstości ciał stałych i cieczy za pomocą wagi Jolly’ego polega na wykorzystaniu prawa Archimedesa i Hooke’a.

Urządzenie składa się ze sprężyny umocowanej na ramieniu statywu. Do dolnego końca sprężyny przymocowany jest wskaźnik oraz dwie szalki (jedna pod drugą). Gdy na szalce znajduje się jakieś ciało, długość sprężyny zwiększa się o Δl zgodnie z prawem Hooke’a.

P – działająca siła, k – współczynnik sprężystości

Dla ciała położonego na górnej szalce wagi Jolly’ego (w powietrzu):

  Gdzie a – odczyt położenia bez obciążenia

b – odczyt położenia przy obciążeniu dolnej szalki

c - odczyt położenia przy obciążeniu górnej szalki



Dla ciała położonego na dolnej szalce (zanurzonego w wodzie):

Po przekształceniach otrzymujemy wzór na masę wody wypartej przez ciało, co podstawiamy do wzoru na objętość:



więc:

Wiedząc, że masa zanurzonego ciała wyraża się wzorem  możemy wyznaczyć jego  gęstość:

Waga sprężynowa – narzędzie laboratoryjne służące do wyznaczania masy ciała. Podstawowym jej elementem jest sprężyna. Opiera się na zasadzie równoważenia sił ciężkości i sprężystości sprężyny. Waga Jolly’ego działa właśnie na tej zasadzie.

Prawo Archimedesa – na ciało zanurzone w wodzie działa siła wyporu, która jest równa ciężarowi płynu wypartego przez to ciało.

Gdzie: mc – masa wypartej cieczy, d – gęstość cieczy, V – objętość ciała

Pomiary i Obliczenia

Tabela 1. Pomiary masy i wymiarów ciężarków oraz wyniki obliczeń ich gęstości

m – masa, dśr – średnica, r – promień, h – wysokość, V – objętość, d – gęstość

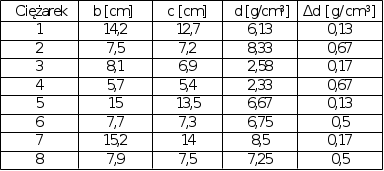

Tabela 2. Wyniki pomiarów dokonanych na wadze Jolly'ego

a = 5 cm

Tabela 3. Wyniki pomiarów dokonanych za pomocą pinkometru

d_w = 1 g/cm³

m₂ = 44,36 g

Ocena Błędu
