PSL-S-01 Przerzutniki

PODSTAWY STEROWANIA LOGICZNEGO

LABORATORIUM SYSTEMÓW STEROWANIA PRZEMYSŁOWEGO I AUTOMATYKI BUDYNKÓW

KATEDRA AUTOMATYKI NAPĘDU I URZĄDZEŃ PRZEMYSŁOWYCH

AKADEMIA GÓRNICZO-HUTNICZA

WWW.KANIUP.AGH.EDU.PL

WWW.AGH.EDU.PL

Temat:

Przerzutniki

Grupa:

układy sekwencyjne

Obiekt:

modele zrealizowane w pakiecie symulacyjnym Program ćwiczenia:

1. Zamodelować wykorzystując podstawowe bramki i przebadać struktury przerzutników RS:

• z przewagą R

• z przewagą S

Wyniki zestawić w tabelach prawdy oraz narysować schematy układów przekaźnikowych realizujących te same funkcje.

2. Zamodelować wykorzystując podstawowe bramki i przebadać przerzutnik typu zatrzask (latch)

• W modelu zrealizować funkcję Q = E ⋅ D + E ⋅ D ⋅ Q , gdzie Q – wyjście, E – wejście sterujące, D – wejście informacyjne.

• Sporządzić tabelę prawdy.

3. Zamodelować przerzutnik typu „D” wykorzystując podstawowe bramki i przebadać.

• Sporządzić tabelę prawdy.

• Zrealizować „dwójkę liczącą” przez sprzężenie z Q na D i przebadać.

• Sporządzić tabelę prawdy.

• Przeprowadzić porównanie przerzutników typu: „zatrzask” i „D”

4. Zamodelować przerzutnik typu „JK” wykorzystując podstawowe bramki i przebadać.

• Sporządzić tabelę prawdy.

• Zrealizować „dwójkę liczącą” przez odpowiednie połączenia wejść J i K

5. Stosując standardowe przerzutniki i bramki przeprowadzić konwersję:

• Przerzutnika „JK” w przerzutnik „D”

• Przerzutnika „D” w przerzutnik „JK”

6. Dla modeli z p. 3 i 4 narysować diagram stanu.

PSL-S-01 Przerzutniki

1/2

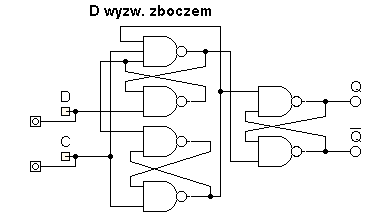

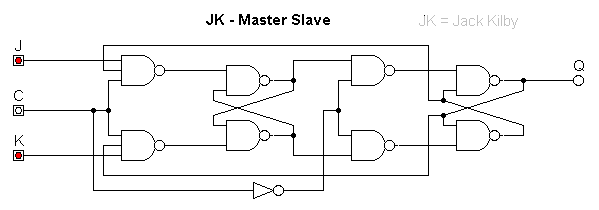

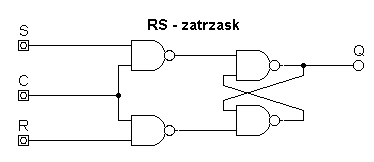

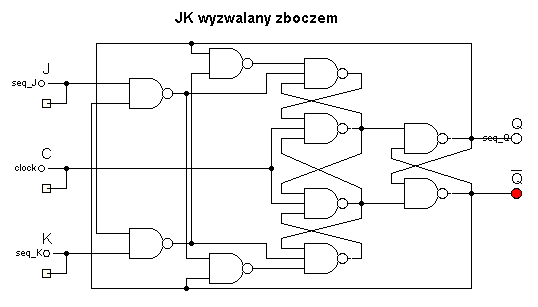

Przykłady implementacji przerzutników

PSL-S-01 Przerzutniki

2/2
