Uniwersytet Zielonogórski WEIiT	Imię i nazwisko Anna Wierzbicka DawidGregorowicz	Grupa lab. 202 A	Nr ćwicz. 2	Ocena
Laboratorium metrologii elektrycznej
Temat ćwiczenia: Badanie przekładnika prądowego niskiego napięcia.		Data wyk. 13-10-06	Data odd.	Podpis

1. Cel ćwiczenia

Zapoznanie studentów z podstawowymi parametrami przekładników prądowych oraz z warunkami i metodami ich badania .

2. Wykaz aparatury

1. woltomierz

2. opornica suwakowa

3. zasilacz

4. autotransformator

5. amperomierz

6. przekładnik NF 226/4 o parametrach: masa 28 kg , f = 50-69 Hz , I_1n/I_2n = 5/1 A , S_zn = 3 VA , kl 1 , n<10 , U_m = 0,5 kV , I_term­ = 80×I_1n , I_dyn = 240×I_1n , U_p = 4 kV

3. Program ćwiczenia

1. Tytuł pierwszego zagadnienia

Wyznaczanie przekładni oraz liczby przetężeniowej przekładnika prądowego.

1. Schemat układu pomiarowego

Schemat układu do wyznaczania przekładni przekładnika prądowego. Gdzie:

- R - rezystor nastawny do obniżenia prądu;

- A1,A2- amperomierze;

- V - woltomierz.

2. Tabele wyników pomiarów i obliczeń

	R	0,5R	Przekładnik idealny
I1[A]	I2[A]	I2[A]	I2=I1/δ
1	0,7	1,0	0,5
2	1,0	2,0	1,0
3	1,2	2,7	1,5
4	1,2	3,0	2,0
5	1,3	3,3	2,5
6	1,4	3,5	3,0
7	1,4	3,7	3,5
8	1,4	3,9	4,0
9	1,5	4,0	4,5
10	1,5	4,0	5,0

Tabliczka znamionowa przekładnika:

przekładnie:10/5; 25/5 ; 50/5

Przekładnia znamionowa:

δ=
=
= 2

.

4. Sprawdzanie oznaczenia zacisków metodą woltomierzową

1. Schemat układu pomiarowego


2. Tabela wyników pomiarów i obliczeń

I1[A ]	U1[ V]	U2[ V]
2	3,2	20,0

Tabliczka znamionowa przekładnika:

przekładnie:10/5; 25/5 ; 50/5

Gdzie: I1 - prąd na uzwojeniu pierwotnym

U1 - napięcie pomiędzy zaciskami k, l

U2 - napięcie pomiędzy zaciskami K, L

Zatem U2>U1

3. Sprawdzenie poprawności działania dwóch identycznych przekładników

Tabliczka znamionowa przekładnika:

przekładnia: 5/1;

Przy zadanym prądzie I1=5 A oba przekładniki posiadały prąd na uzwojeniu wtórnym I2=1 A

Wyznaczanie charakterystyki stanu jałowego

4. zadanie wykonane teoretycznie

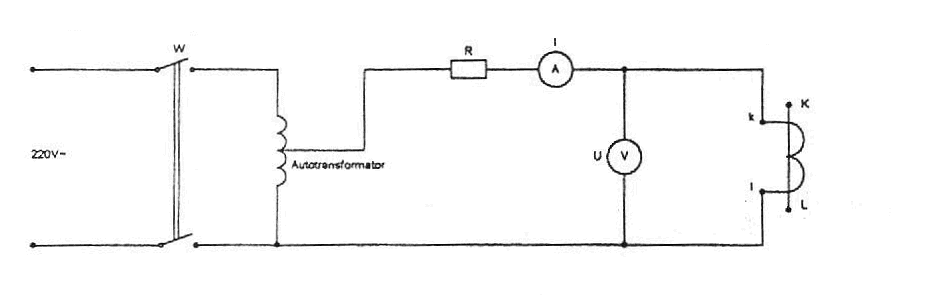

schemat do wyznaczania stanu jałowego

Stan jałowy charakterystyki wyznacza się aby porównać badany przekładnik z wzorcową charakterystyka przekładnika tego samego typu. Porównanie to ma na celu wykrywanie zwarć między zwojami uzwojenia wtórnego oraz zwarć miedzy blachami rdzenia.

Aby wyznaczyć charakterystykę stanu jałowego należy nastawić prąd, poczynając od zera do wartości znamionowej i równocześnie mierzyć napięcie. Pomiary dokonuje się dla narastającej i opadającej wartości napięcia. Charakterystyke stanu jałowego wyznacza się z zależności:

U

Otrzymaną charakterystykę porównuje się z charakterystyką stanu jałowego wyznaczanego przez wartość sąsiednich dwóch zwojów uzwojenia wtórnego.

5.2 Pomiar rezystancji uzwojeń i rezystancji izolacji

Pomiary rezystancji dokonuje się aby wykryć przerwy w uzwojeniach i zwarć zwojowych. Aby temperatura nie maiła wpływu na wyniki pomiaru, zmierzone wartości przelicza się do umownej temperatury 75 stopni Celsjusza.

R

Gdzie:
-temperatura uzwojenia

-rezystancja zmierzona

Pomiary rezystancji izolacji wykonuje się induktorowym miernikiem izolacji. Rezystancję mierzy się włączając miernik induktorowy między: zacisk uzwojenia pierwotnego i rdzeń wraz z przyłączonym do niego uzwojeniem wtórnym; zacisk uzwojenia wtórnego i rdzeń wraz z przyłączonym do niego uzwojeniem pierwotnym.

5. Wnioski

W zadaniu pierwszym badaliśmy wpływ rezystancji obciążenia na przekładnik. Z uwagi na brak tabliczki znamionowej przekładnika nie można było ustalić znamionowej impedancji obciążenia dla zadanego przekładnika. Ćwiczenie zostało wykonane dla dwóch różnych rezystancji. Przy rezystancji pierwszej przekładnik miał bardziej zbliżone wartości do charakterystyki przekładnika idealnego, niż tan sam przekładnik obciążony rezystancją o połowę większą.

Ćwiczenie drugie polegało na sprawdzeniu poprawności oznaczenia zacisków. Do sprawdzenia oznaczenia wykorzystaliśmy metodę woltomierzową. Napięcie panujące na zaciskach K i L było mniejsze niż między K i l, przy przepływie prądu I1 przez przekładnik. Zatem zaciski były prawidłowo oznaczone.

W kolejnym ćwiczeniu badaliśmy sprawność przekładników o przekładni δ=2 (tzn. 5/1A). Zadanie polegało na tym, że na przekładnik podawaliśmy prąd o wartości 5A (przy braku elementu rezystancyjnego) a na wyjściu otrzymaliśmy prąd o wartości 1A. Co świadczy o poprawnym działaniu przekładnika.

Wyznaczanie charakterystyki stanu jałowego oraz pomiar rezystancji uzwojeń i rezystancji izolacji przeprowadziliśmy tylko teoretycznie. Powodem było niewystarczająca ilość czasu na przeprowadzenie zadanych ćwiczeń.

---
