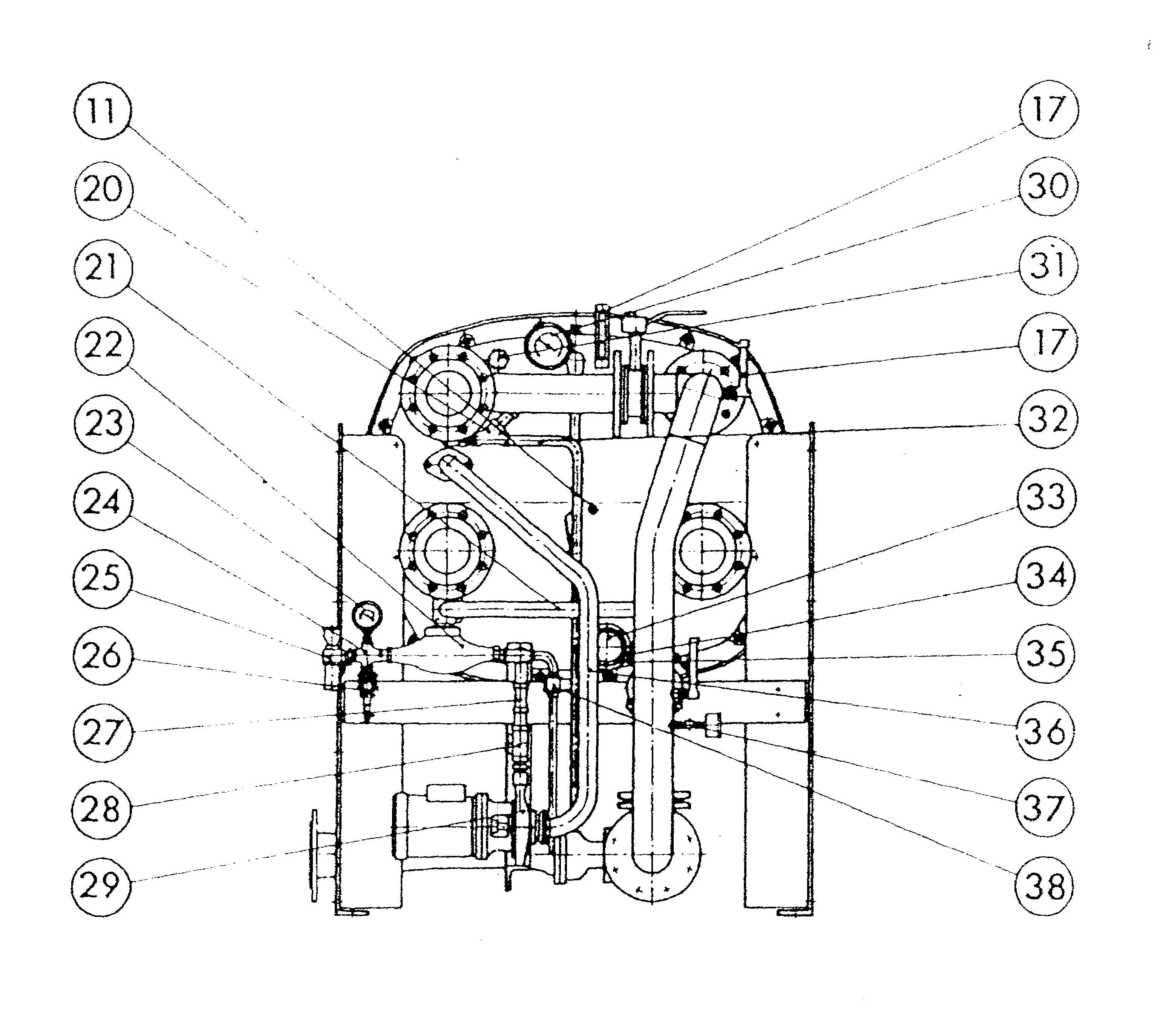

Rys.14c Widok „z góry” wyparownika firmy Alfa-Laval typ JWP- 26- C100.

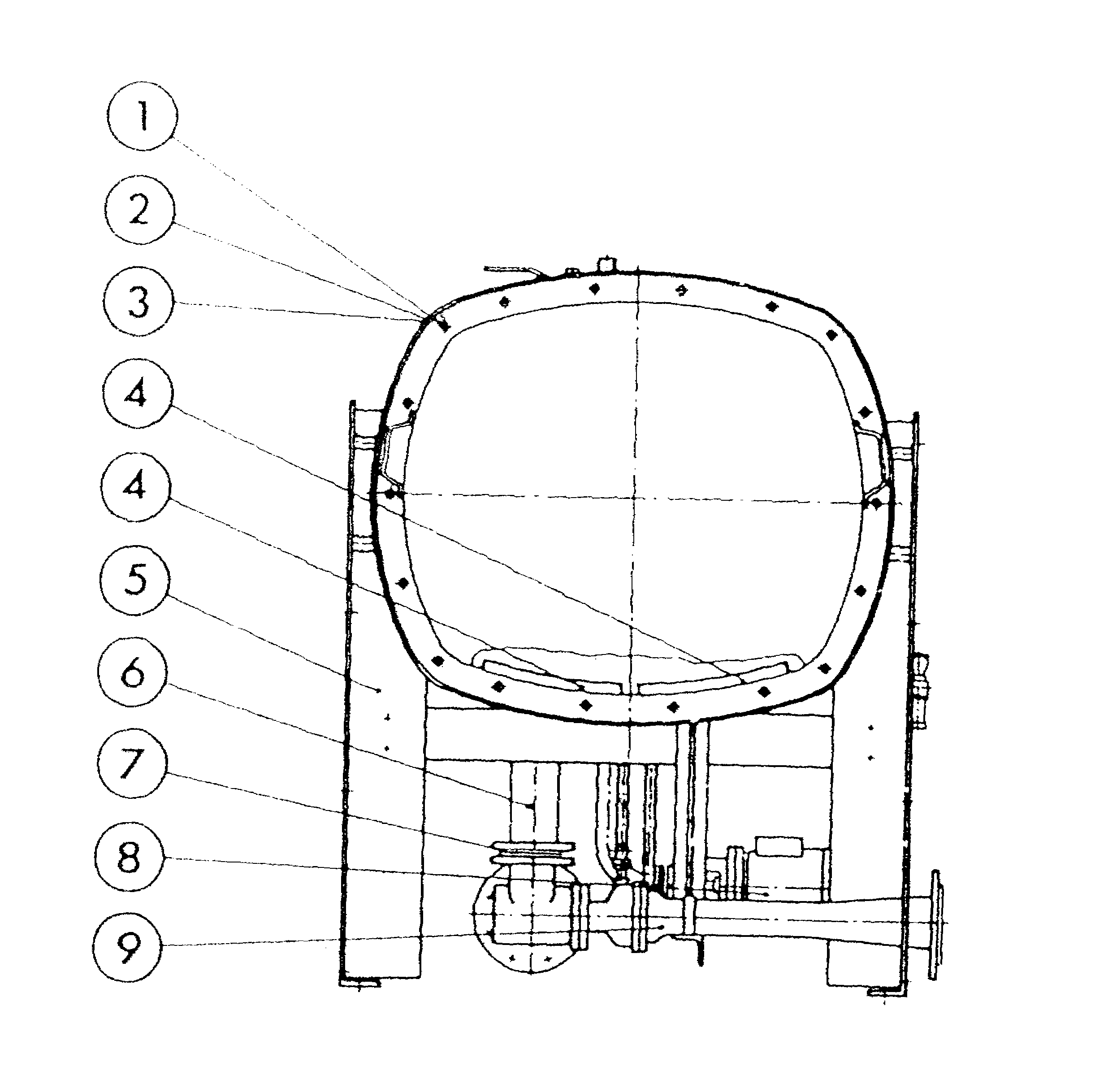

Rys.14d Widok „z tyłu” wyparownika firmy Alfa-Laval typ JWP- 26- C100.

W komorze górnej para wtórna dostaje się od góry do skraplacza płytowego 52, gdzie się skrapla, a skropliny odprowadzane są pompą skroplinową 29 (widoczną także na schemacie 15) do zbiornika.

Zarówno podgrzewacz , jak i skraplacz 52 zbudowane z płyt tytanowych, a czynnik grzewczy lub chłodzący przepływa w przestrzeniach między co drugą płytą, a czynnik ogrzewany lub chłodzony w pozostałych przestrzeniach. Różnica w konstrukcji polega na tym, że w podgrzewaczach lub chłodnicach uszczelki przestrzeni, w których przepływa wód grzewcza lub chłodząca są tak umieszczone, iż przestrzenie te są całka wicie oddzielone od otoczenia, natomiast płyty ograniczające przestrzeli w których odbywa się odparowanie lub skraplanie nie mają z jednego boku uszczelki.

Szczeliną między dwoma płytami w miejscu, gdzie nie ma uszczelki, do

wnętrza np. skraplacza dopływa para wtórna, aby następnie odpłynąć dolnymi otworami w postaci skroplin.

Na rysunku widoczny jest także eżektor 9 zasilany przez pompę eżektorową, który w tym rozwiązaniu utrzymuje odpowiedni stopień podciśnienia i odpowiada za usunięcie solanki za burtę.

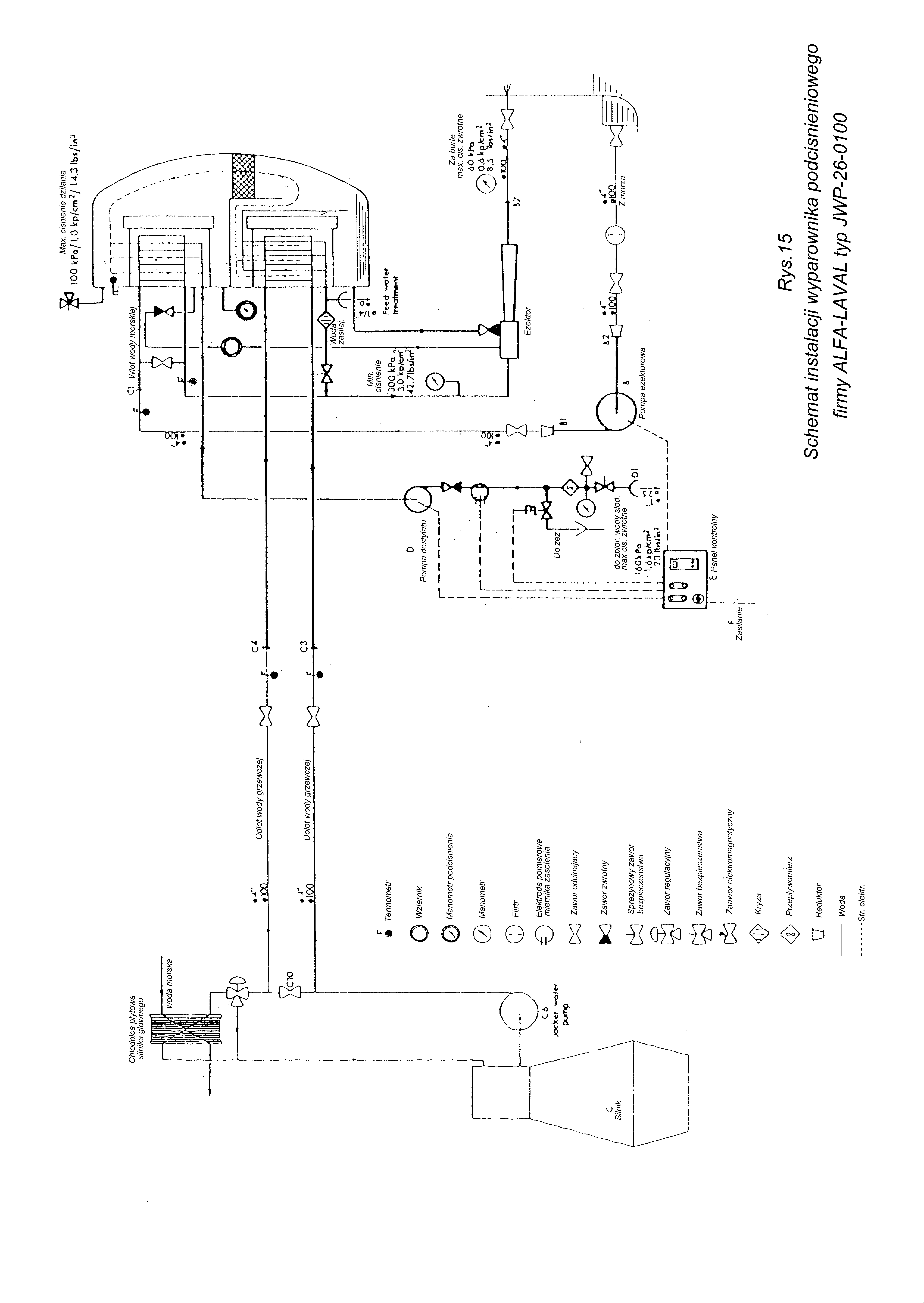

Na rysunku 15 przedstawiono schemat instalacji odsalania wody z wyparownikiem firmy Alfa-Laval typ JWP- 26- C100.

7. Analiza wpływu parametrów eksploatacyjnych wpływających na wydajność wyparowników podciśnieniowych[3,4,5]

7.1 Zależność wydajności produkowanej wody słodkiej od zanieczyszczenia powierzchni wymiany ciepła.

Z rozważań teoretycznych wynikało, że wpływ zanieczyszczeń ϕ na współczynnik przewodzenia ciepła k wynosi:

ϕ =

Z wzoru wynika, że względna zmiana współczynnika ciepła zależna jest od grubości osadu jego przewodnictwa cieplnego i wartości współczynnika przewodzenia ciepła dla czystej ścianki k₀.

Zakładam stałe:

k₀ = 1163 W/m²K

λ_z = 1,7 W/mK

D₀ = 25 t/24h

Zmienne:

δ_z - 0÷5mm

D = D₀·ϕ = D₀

D₁ dla δ_z = 0mm

D₁ = 25 ·
= 25 t/24h

D₂ dla δ_z =1mm

D₂ = 25 ·
= 14,84t/24h

D₃ dla δ_z =2mm

D₃ = 25 ·
= 10,55t/24h

D₄ dla δ_z =3mm

D₄ = 25 ·
= 8,19t/24h

D₅ dla δ_z =4mm

D₅ = 25 ·
= 6,69t/24h

D₆ dla δ_z =5mm

D₆ = 25 ·
= 5,65t/24h

Zestawienie wyników
Lp.	δz	D
1	0mm	25 t/24h
2	1mm	14,84t/24h
3	2mm	10,55t/24h
4	3mm	8,19t/24h
5	4mm	6,69t/24h
6	5mm	5,65t/24h

Rys. 16 Wykres zależności wydajności wyparownika firmy Alfa-Laval typ

JWP- 26- C100 od grubości zanieczyszczeń.
