Zakład Maszyn i Urządzeń Okrętowych4 (2)


Δt - średnia logarytmiczna różnica temperatur w °C.

0x08 graphic
Zmniejszenie wydajności wyparownika następuje nie tylko na skutek zmniejszenia się różnicy temperatur, ale również jest spowodowana zmniejszeniem współczynnika przejmowania ciepła α2, który jest zależny od gęstości strumienia ciepła. Wpływ ciśnienia odparowania na wydajność i pozostałe parametry pracy in­stalacji wyparownikowej ilustruje przykładowa charakterystyka wyparownika (rysunek 12).

Rys.12 Przykładowa charakterystyka wyparownika podciśnieniowego.

Jak widać z załączonego wy­kresu, ze wzrostem ciśnienia w skraplaczu, a więc pogarsza­jącej się próżni, wydajność wyparownika D maleje. Ponieważ w czasie pomiarów nie zmienia­no natężeń przepływu wody grzewczej i wody chłodzącej skraplacz, również różnice temperatur obu tych czynników zmniejszają się ze wzrostem ciśnienia.

Przechłodzenie skro­plin określone różnicą tempe­ratur t3 - t2 wzrastało również wraz ze wzrostem ciśnie­nia, ponieważ próżnia była regulowana przez zmianę ilości powietrza przenikającego do skraplacza. Czynnikami wpływa­jącymi na wielkość próżni uzy­skiwanej w skraplaczu są:

1) natężenie przepływu wody chłodzącej skraplacz i jej temperatura;

2) ilość powietrza przenikają­cego do skraplacza i wy­dajność pompy próżniowej;

3) zanieczyszczenie powierz­chni wymiany ciepła skrap­lacza.

0x08 graphic
Wpływ natężenia przepływu wody chłodzącej skraplacz i jej temperatury pokazuje wykres na rysunku 13.

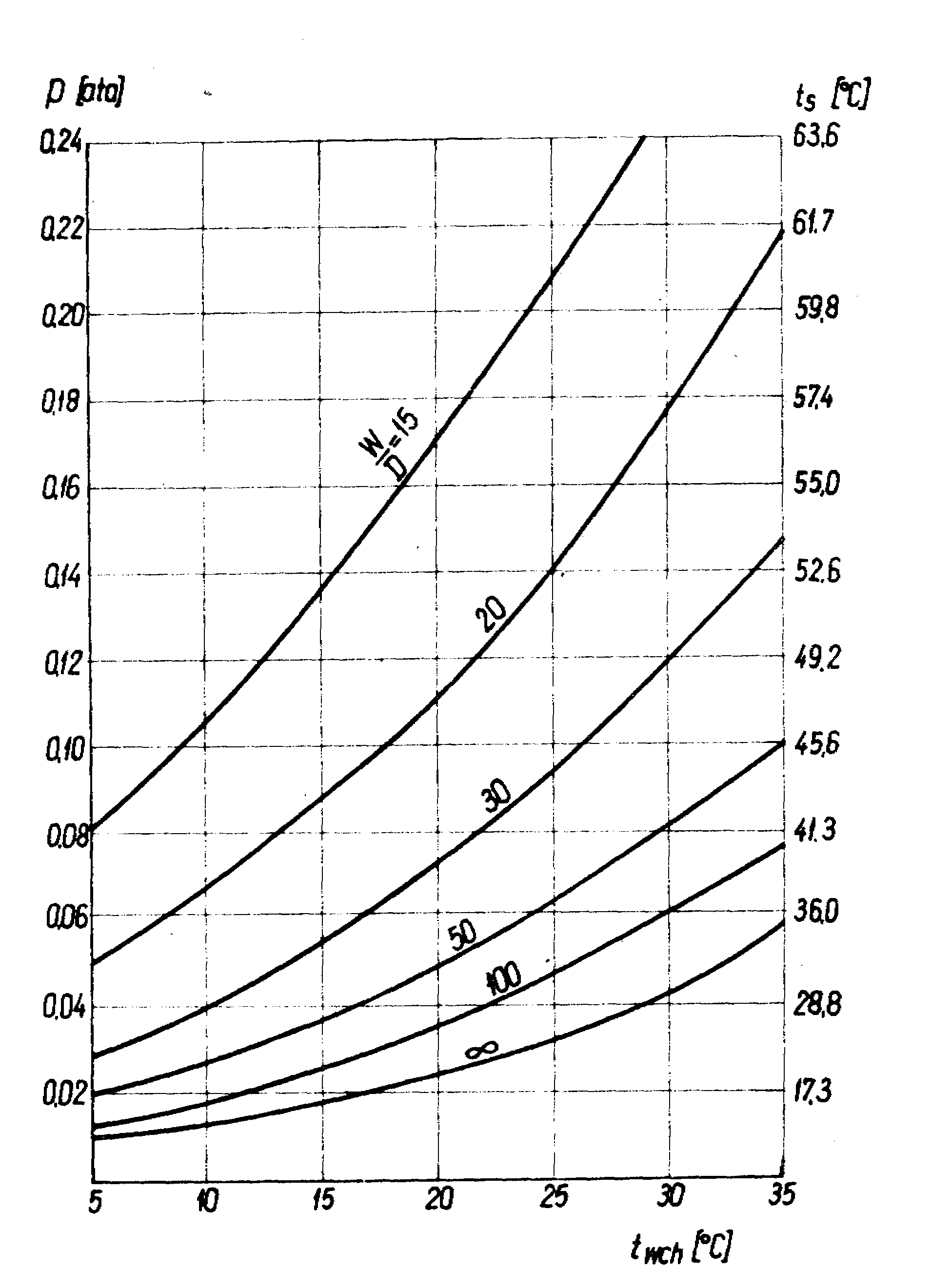

Rys.13 Wpływ natężenia przepływu wody chłodzącej skraplacz i jej

temperatury na wielkość próżni w skraplaczu.

Przedstawia on teoretycznie możliwe do uzyskania ciś­nienie w skraplaczu dla różnych temperatur dolotowych wody chłodzą­cej i różnych wartości wielokrotności chłodzenia. W wyparownikach ogrzewanych wodą chłodzącą silnik główny, stosowane są stosunkowo wysokie wielo­krotności chłodzenia rzę­du 100 do 150 z uwagi na zapewnienie dużych próżni warunkujących wydajność wyparownika również i w wa­runkach pływania w strefie tropikalnej. Warto zauwa­żyć, że zwiększenie wielo­krotności chłodzenia celem zwiększenia próżni jest znacznie skuteczniejsze przy wysokich temperatu­rach wody zaburtowej niż przy niskich temperatu­rach. W eksploatacji i tych urządzeń nie można jednak stosować tego sposobu „po­prawiania" próżni bez ograniczeń, ponieważ przy zbyt dużych prędkościach wody chłodzącej w rurkach skraplacza powstaje nie­bezpieczeństwo ich erozji. Z tego też powodu instruk­cje eksploatacyjne okreś­lają minimalną wartość przyrostu temperatury wody

chłodzącej skraplacz. Przy nominalnej wydajności wyparownika ten przyrost temperatury nie powinien być mniejszy niż 3°C. Pogorszenie próżni może być również spowodowane obecnością powietrza w części wodnej skraplacza. W takim przypadku część powierzchni wymiany ciep­ła nie jest opływana przez wodę chłodzącą i tym samym nie bierze udziału w odprowadzaniu ciepła. Aby uniknąć tego rodzaju zaburzeń w pracy, należy zawsze przy uruchamianiu wyparownika starannie od­powietrzyć system chłodzenia skraplacza.

Najczęściej stosowaną w eksploatacji przyczyną niedostatecznej próżni stanowią zwiększone ilości powietrza przenikającego do skrap­lacza. Powietrze dostaje się do wyparownika wraz z wodą morską zasi­lającą wyparownik oraz przez nieszczelności różnych połączeń, dławnice itp. Przy wrzeniu wody rozpuszczone w wodzie powietrze i inne gazy (C02) wydzielają się wraz z parą i przepływają do skraplacza, skąd są usuwane pompą próżniową. Przy określonej temperaturze i na­tężeniu przepływu wody chłodzącej ciśnienie w skraplaczu utrzymuje się na stałym poziomie tak długo, jak długo objętościowa wydajność pompy próżniowej jest większa lub równa objętościowemu natężeniu prze­pływu powietrza przenikającego do skraplacza. Przy zwiększonych nie­szczelnościach ilość przenikającego powietrza wzrasta i w wyparowniku następuje stopniowy wzrost ciśnienia aż do momentu gdy objętoś­ciowe natężenie przepływu powietrza zrówna się z wydajnością objęto­ściową pompy próżniowej. Warto przy tym zauważyć, że ilość powietrza przenikającego do skraplacza, pomijając powietrze i gazy rozpuszczo­ne w wodzie zasilającej wyparownik, zależy tylko od wielkości, nie­szczelności, a nie zależy od aktualnego ciśnienia w skraplaczu, po­nieważ stosunek ciśnienia w wyparowniku do ciśnienia atmosferycznego jest mniejszy od stosunku krytycznego. Przy określonych nieszczelno­ściach i wzroście ciśnienia w wyparowniku ciężarowe natężenie prze­pływu przenikającego powietrza pozostaje bez zmiany, natomiast zmniej­sza się objętościowe natężenie przepływu na skutek zmniejszenia się objętości właściwej powietrza.

Zapewnienie dostatecznej szczelności instalacji wyparownikowej jest zatem jednym z podstawowych zadań obsługi. W okrętowych insta­lacjach wyparownikowych na statkach motorowych jako pompy próżniowe stosowane są często wodne pompy strumieniowe. Należy wówczas pamię­tać, że prawidłowe ich działanie jest ściśle uzależnione od właści­wego ciśnienia i temperatury wody roboczej. Przy zbyt małej ilości wody roboczej (niskim ciśnieniu) i zbyt wysokiej temperaturze wody ich wydajność zmniejsza się i tym samym pogarsza się próżnia w wyparowniku.

Przyczyną pogorszenia się próżni może być także zalanie części powierzchni wymiany ciepła przez skropliny, co jest spowodo­wane najczęściej zbyt małą wydajnością pompy odprowadzającej desty­lat.

Ostatnim czynnikiem wpływającym na wielkość próżni jest wreszcie stan zanieczyszczenia powierzchni wymiany ciepła. Zmniejszenie współ­czynnika przenikania ciepła daje w efekcie zmniejszenie odprowadza­nia ciepła i tym samym całkowita ilość wytworzonej w wyparowniku pa­ry nie może zostać skroplona. Bezpośrednim skutkiem tego jest wzrost ciśnienia w skraplaczu. Aby uniknąć zbyt szybkiego zanieczyszczenia się rurek skraplacza od strony wody chłodzącej, należy unikać prze­pływu wody chłodzącej przez skraplacz przy postoju wyparownika szcze­gólnie wtedy, gdy statek płynie w pobliżu brzegów i ujść rzek.

4.3 Wpływ zanieczyszczenia powierzchni wymiany ciepła.

Zanieczyszczenie powierzchni wymiany ciepła osadami powstającymi przede wszystkim od strony wody morskiej powoduje znaczne zmniejsze­nie wydajności wyparownika. Aby wyjaśnić to zjawisko i określić je orientacyjnie od strony ilościowej rozpatrzmy najpierw, jaki jest wpływ zanieczyszczeń na współczynnik przenikania ciepła k wyrażony w [W/m2 K], od którego bezpośrednio zależna jest wartość strumie­nia ciepła zgodnie z równaniem.

Q = k·F·tm

Wpływ ten możemy określić w pierwszym przybliżeniu wartością współczynnika

ϕ = 0x01 graphic

gdzie:

k - współczynnik przenikania ciepła przy zanieczyszczonej ściance w [W/m2K], k0 - współczynnik przenikania ciepła dla czystej ścianki w [W/m2K]

zakładając, że w obu rozpatrywanych przypadkach opory cieplne 0x01 graphic
,0x01 graphic
i 0x01 graphic
są takie same. Dla czystej ścianki współczynnik k0 określony jest zależnością

k0 = 0x01 graphic

natomiast przy zanieczyszczeniu ścianki osadami o grubości δz i współczynniku przewodnictwa cieplnego λz współczynnik k będzie mniejszy i wyrazi się wzorem:

k = 0x01 graphic

Podstawiając obie te wartości do wzoru otrzymamy:

ϕ = 0x01 graphic

Z wzoru tego wynika, że względna zmiana współczynnika przenikania ciepła zależna jest od grubości osadu jego przewodnictwa cieplnego i wartości współczynnika przenikania ciepła dla czystej ścianki k0.

Zależność współczynnika ϕ od wartości k0 prowadzi do bardzo istot­nego wniosku, że względna zmiana wydajności wyparownika przy iden­tycznych zanieczyszczeniach zależy od wartości współczynnika przeni­kania ciepła dla czystej ścianki k0.

Wpływ osadów na wydajność wyparownika jest zatem tym większy, czym większa jest gęstość strumienia ciepła.

W warunkach rzeczywistej eksploatacji zjawisko zmniejszania wy­dajności nie jest spowodowane wyłącznie zwiększeniem całkowitego oporu cieplnego o opory cieplne osadów. Ze zmniejszaniem się stru­mienia cieplnego zwiększają się również opory przejmowania ciepła od strony wrzącej cieczy 0x01 graphic
, co powoduje jeszcze większy spadek wydajności urządzenia. Dla wyparowników ogrzewanych wodą spadek ten jest nieznacznie kompensowany zwiększeniem się różnicy temperatur pomiędzy czynnikiem grzewczym a odparowywanym roztworem przy założe­niu, że temperatura wlotu wody grzewczej i jej natężenie przepływu nie zostanie zmieniona.

5. Wpływ różnych czynników eksploatacyjnych na zasolenie produkowanej wody, słodkiej i jej kontrola

O wielkości zasolenia wody słodkiej produkowanej przez wyparownik decyduje ilość cząstek cieczy porwanej z parą, stężenie odparowywa­nego roztworu oraz skuteczność działania separatora pary. Wszystkie czynniki, sprzyjające porywaniu cząstek cieczy jak i wzrostowi stę­żenia, będą zatem pogarszały jakość uzyskiwanej wody słodkiej. Ilość cząstek cieczy porywanych z parą przy wrzeniu cieczy rośnie ze wzro­stem t zw. natężenia przestrzeni parowej Rv określonej wzorem:

Rv = 0x01 graphic

gdzie: Rv - natężenie przestrzeni parowej w [m3 /hm3],

D - objętościowa wydajność wyparownika w [m3 /h],

V - objętość przestrzeni parowej w [m3].

Z wzoru tego wynika, że zarówno wzrost wydajności objętościowej wy­parownika D jak i zmniejszenie objętości przestrzeni parowej V po­wodują wzrost ilości porywanych cząstek cieczy, co najczęściej po­ciąga za sobą wzrost zasolenia produkowanej wody. Wzrost objętościo­wej wydajności wyparownika może być wynikiem zwiększenia doprowadza­nego strumienia ciepła, a więc intensywniejszego, odparowania jak również powiększenia objętości właściwej produkowanej pary. Oznacza to, że zarówno zwiększanie wydajności wyparownika ponad pewną wydajność jak i jego eksploatowanie przy zbyt niskim ciśnieniu (zbyt dużej próżni ) łączy się zawsze ze zwiększonym zasoleniem uzyskiwanego destylatu.

Zbyt niskie ciśnienie w wyparowniku uzyskuje się przy niskiej temperaturze wody zaburtowej. W takich warunkach pracy wyparownika zaleca się nieco otworzyć zawór odpowietrzający na wyparow­niku i tym sposobem uzyskać ciśnienie określone instrukcją eksploa­tacyjną. Gdyby ciśnienie w wyparowniku nadmiernie wzrosło, należy z powrotem przymknąć zawór odpowietrzający. Podobnie na zasolenie wo­dy słodkiej wpływa zbyt wysoki poziom wody w wyparowniku powodujący zmniejszenie objętości przestrzeni parowej. Stan taki może być spo­wodowany np. zmniejszoną wydajnością pompy solankowej lub zbyt dużą ilością wody zasilającej wyparownik.

Drugim czynnikiem zwiększającym zasolenie wody słodkiej jest, jak już wspomniano, wzrost stężenia odparowywanej cieczy powodujący rów­nież przyspieszenie powstawania osadów.

Wzrost stężenia występuje w przypadku zbyt dużej wydajności wyparownika, zbyt małej ilości wo­dy doprowadzanej, jak również przy dużym zasoleniu wody morskiej. W takim przypadku zależnie od przyczyny zaleca się zmniejszenie wy­dajności wyparownika przez zmniejszenie natężenia przepływu wody grzewczej lub wyregulowanie przepływu wody doprowadzanej do wyparow­nika w ten sposób, by zachowana była właściwa dla danego typu wy­parownika proporcja pomiędzy ilością produkowanej wody słodkiej (wy­dajnością wyparownika) a ilością doprowadzanej wody morskiej. Zale­cane wartości stosunku

0x01 graphic

gdzie:

D - wydajność wyparownika w [kG/h]

W - natężenie przepływu wody morskiej zasilającej wyparownik w [kG/h]

Wartość tego stosunku (w granicach 0,20 ÷ 0,25) powinna być ciągle kontrolowana w czasie eksploatacji przez odczytywanie wskazań przepływomierzy zainstalowanych w tym celu.

6. Wyparownik ALFA-LAVAL typ JWP- 26- C100. [5,6]

Wyparownik ALFA-LAVAL typ JWP- 26- C100 jest to wyparownik podciśnieniowy, płytowy, zasilany wodą odpadową silnika głównego.

Charakterystyka techniczna wyparownika:

Wydajność: 25t/24h

Ciśnienie odparowania: 650 mmHg (85%próżni)

Temperatura odparowania: 54°C

Natężenie przepływu wody grzewczej: 54m3/h

Temperatura wody grzewczej: 75°C÷80°C

Natężenie przepływu wody chłodzącej skraplacz i zasilającej pompę eżektorową: 62m3/h

Maksymalna temperatura wody chłodzącej: 32°C

Maksymalne zasolenie: 1,5 ppm

Wyparownik Alfa-Laval typ JWP- 26- C100 charakteryzuje się bardzo zwartą konstrukcją. W cylindrycznym kadłubie 10 wykonanym z blachy stalowej umieszczone są dwa płytowe wymienniki ciepła. Dolny stanowi podgrzewacz 45, górny natomiast tworzy skraplacz pary wtórnej 52 (na rysunkach 14a ÷ 14d przedstawiony wyparownik w kilku rzutach). Po częściowym odparowaniu wody zasilającej, para wraz z solanką przepływa do komory dolnej wyparownika. Solanka spływa do dolnej części wyparownika, skąd usuwana jest poprzez króciec 6, para wtórna natomiast przepływa przez osuszacz 51, w którym usuwane są porwane przez nią krople wody słonej.

0x08 graphic
Rys.14a Przekrój wyparownika firmy Alfa-Laval typ JWP- 26- C100.

0x08 graphic

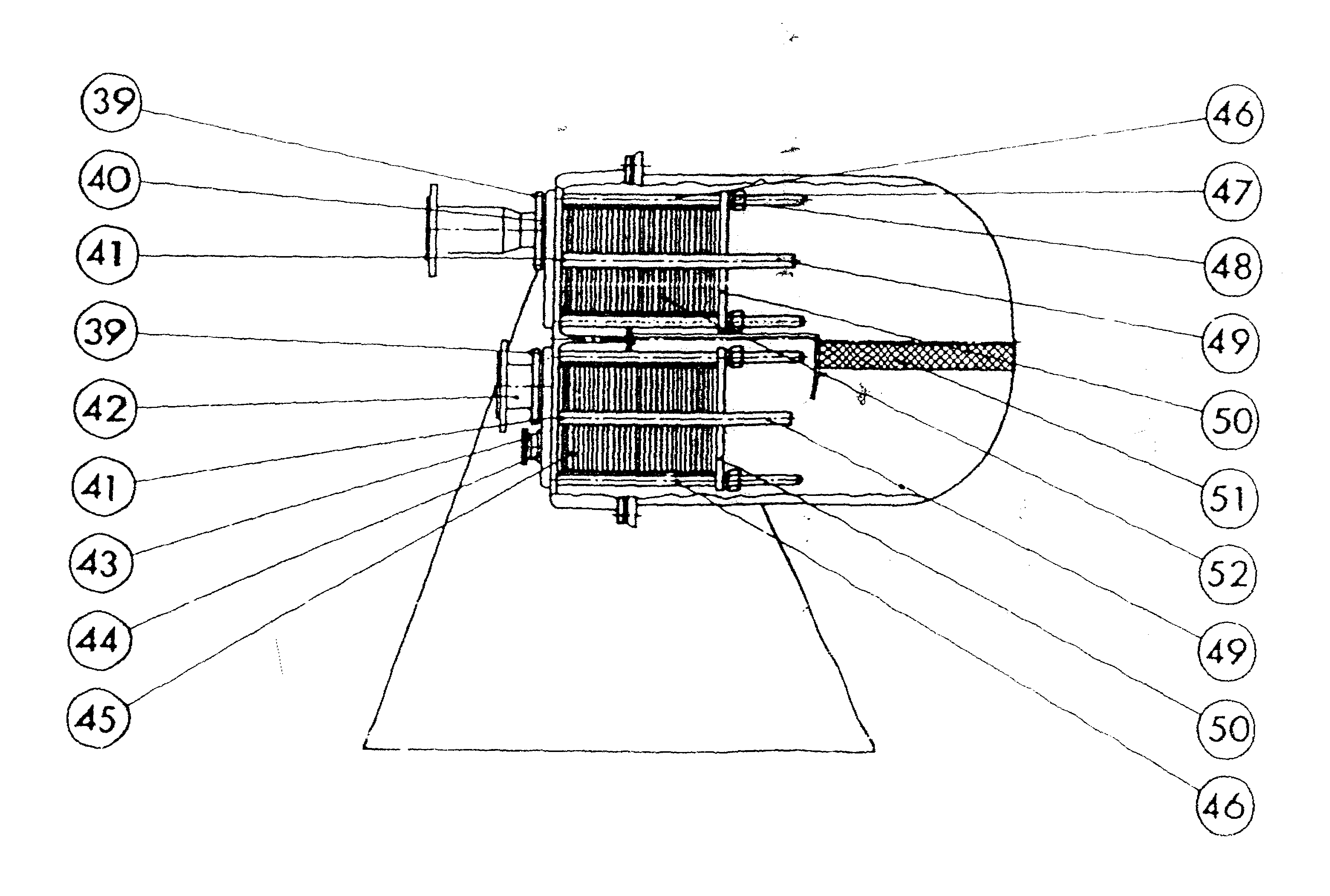

Rys.14b Widok „z boku” wyparownika firmy Alfa-Laval typ JWP- 26- C100.

1

36
