Politechnika Wrocławska™ we Wrocławiu |
||
Adam Janik |
Wydział Elektroniki |
kierunek: AIR |
data wykonania ćwiczenia: 98-03-18 |
Grupa: II |
rok akademicki: 97/98 |
Temat ćwiczenia: Pomiar parametrów sygnałów napięciowych metodą próbkowania i cyfrowego przetwarzania sygnału. |
1. Wykaz przyrządów użytych w ćwiczeniu:
Woltomierz V543
Generator G-432
Timer-Counter 20MHz - type C549A
Karta przetwornika A/C
program komputerowy AS v. 3.40.

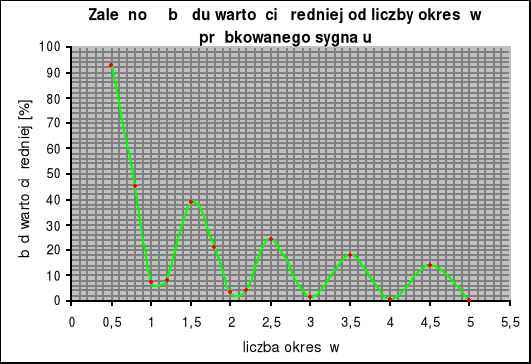

2. Wyznaczanie estymatorów wartości średniej i wartości skutecznej badanego sygnału.
Ustalono następujące warunki początkowe:
fp = 2 kHz
Tw = N*
= 50 ms
Tg = 10 ms
UAC = 1,556 V
UDC = 0,805 V
n = 101
Wyniki pomiarów:
tk |
m |
|
Uw |
Uk |
|
|
[ms] |
[mV] |
[V] |
[V] |
[V] |
[%] |
[%] |
50 |
809,2 |
1,529 |
2,285 |
2,256 |
0,52 |
1,74 |
45 |
689,9 |
1,528 |
2,285 |
-830,1m |
14,29 |
1,8 |
40 |
812,7 |
1,529 |
2,285 |
2,261 |
0,96 |
1,74 |
35 |
661,1 |
1,526 |
2,285 |
-835m |
17,89 |
1,93 |
30 |
818,6 |
1,529 |
2,285 |
2,268 |
1,69 |
1,74 |
25 |
609,1 |
1,522 |
2,285 |
-844,7 |
24,33 |
2,19 |
22 |
837,4 |
1,472 |
2,285 |
4,883 |
4,02 |
5,4 |
20 |
830,6 |
1,528 |
2,285 |
2,273 |
3,18 |
1,8 |
18 |
632,1 |
1,475 |
2,285 |
2,725 |
21,48 |
5,21 |
15 |
490,9 |
1,505 |
2,285 |
-852,1 |
39,02 |
3,28 |
12 |
873,1 |
1,423 |
2,285 |
17,09 |
8,44 |
8,55 |
10 |
865,1 |
1,526 |
2,285 |
2,278 |
7,47 |
1,93 |
8 |
440,7 |
1,384 |
2,285 |
2,72 |
45,25 |
11,05 |
5 |
-56,15 |
1,29 |
2,285 |
-859,4 |
93,02 |
17,09 |
- estymator wartości średniej
- estymator wartości skutecznej
Przykłady obliczeń:
