Budowa Studia Radiowego

Studiem Radiowym nazywamy pomieszczenie, budynek z odpowiednimi właściwościami akustycznymi budynku, odpowiednim sprzętem używanym do nagrywania, wzmacniania i przesyłania. W którym odbywa się przetwarzanie drgań akustycznych- dźwięku, na impulsy elektryczne, które za pomocą urządzeń nadawczych wraz z antenami w postaci fal przekazywane są do odbiorników radiowych.

Studia te tworzone są tak aby spełniały odpowiednie kryteria, które są wymagane to najwyższej jakości przekazu dźwięku. Pomieszczenia przeznaczone na studia radiowe muszą mieć odpowiedni kształt oraz budowę aby nie powstawały w nich żadnego zakłócenia a jeżeli powstają to w granicach minimalnych. Zakłócenia własne powinny wynosić max w przedziale od 25 do 30 dB. Oprócz tego w pomieszczeniach powinny występować minimalne szumy, aby te szumy zminimalizować w konstrukcji budynku, pomieszczenia stosuje się: ściany oraz stropy wielowarstwowe, podłogi pływające, okna wewnętrzne o specjalnej konstrukcji, potrójne okna zewnętrzne, drzwi dźwiękoszczelne oraz maty wytłumiające na ściany które mogą powodować efekt echa. Ze względu na sposób budowy oraz wykonania pomieszczeń rozróżniamy trzy typy budowy pomieszczenia w którym odbywa się audycja, są to :

- pomieszczenie całkowicie wyciszone,

- koncepcja „LEDE” pomieszczenie jest podzielone na dwie części. Jedna z nich, obszar wokół monitorów odsłuchowych, jest wyłożona materiałami dźwiękochłonnymi. Druga część za słuchaczem jest silnie rozpraszająca. Do tego celu wykorzystuje się kasetony i inne konstrukcje zaokrąglone lub z otworami. Taka konfiguracja studia zapewnia większą dokładność i wierność brzmienia reprodukowanego dźwięku,

- koncepcja „non-environment” w której jest pomieszczenie bezechowe, w którym jedynymi powierzchniami odbijającymi dźwięk są ściana przednia oraz podłoga.

Są różne rodzaje studia radiowego : spikerskie, widowiskowe, do zapisu muzyki, koncertowe oraz internetowe.
W studiach radiowych spikerskich odbywają się audycje w których udział bierze przeważnie jedna osoba, max 20. Z takiego studia nadawane są dla nas informacje, są to pierwsze studia jakie powstawały ponieważ przekaz radiowy miał służyć właśnie tylko do przekazu głosu.
Studia radiowe widowiskowe służą to nadawania przez radio, dyskusji pomiędzy grupą ludzi znajdująca się w takim pomieszczeniu które ma odpowiednie własności i cechy przeznaczone dla większej ilości osób ważne tu jest aby echo było możliwie całkowicie wyciszone. W studiu tym mogą odbywać się konferencje nadawane przez radio, debaty. Liczba osób w Sali może wynosić od 150 do 400 max.

Studia radiowe do zapisu muzyki stworzone są tylko i wyłącznie do zapisu muzyki na nośniki danych lub tylko jako dane. Pomieszczenia posiadają bardzo małe najlepiej jakby były to znikome zniekształcenia. W studiach tych zespoły muzyczne dokonują nagrań swych piosenek i albumów, zespół wykwalifikowanej obsługi sprzętu muzycznego ciągle nastraja i przestraja dźwięk aby był on jak największej jakości.

Studia koncertowe przeznaczone są do nagrań większej grupy instrumentów, głównie chodzi tu o nagrania zespołów grających muzykę klasyczną. Studio to musi być wyposażone w specjalną odmianę mikrofonów przeznaczonych do nagrywania instrumentów.

Studia radia internetowego, teraz przeżywają swój okres świetności od kilku lat. Powstają na oparciu o najnowszy sprzęt, stają się bardzo popularne ze względu na bardzo dobrą jakość, używają one jedynie połączeń internetowych, także abyśmy mogli słuchać Teligo radia potrzebny nam jest Internet. Budowa pomieszczeń nie jest wcale inna od normalnego studia radiowego, inny jest tu zaś przekaz informacji, bo to przekazywany jest przez połączenie internetowe a w standardzie radiowym przez fale.

Pomieszczenia emisyjne inaczej zwane reżysernie powinny posiadać takie własności jak: optymalny czas pogłosu, charakterystyka czasu pogłosu wyrównana w szerokim zakresie częstotliwości, wcześniej wspominane małe zniekształcenia, odpowiednio odbijające ściany oraz podłoga nie powodujące efektu echa, mikrofony bardzo dobrej jakości o dużej czułości aby jakość dźwięku była jak największa.

Charakterystyka przedstawia zależność budowy ścian studia do powstającego w pomieszczeniu pogłosu
przy różnych częstotliwościach

Charakterystyka 1 przedstawia pogłos w przeciętnym studiu radiowym, jak widać utrzymuje on się w miarę stałym położeniu niezależnie od częstotliwości dźwięku. Charakterystyka 2 przedstawia zaś studio bez odpowiednich wyciszeń w ścianach jak widać pogłos zmienia się ze zmianą częstotliwości, spada wraz ze wzrostem częstotliwości.

Studia radiowe wyposażone są przede wszystkim w specjalistyczny sprzęt najwyższej jakości, który ma największe osiągi. W studiu przede wszystkim znajdują się: mikrofony różnego typu każdy ma swoje zastosowanie (pojemnościowy, dynamiczny), konsolety tzw. mixery, które służą do przełączania pomiędzy głosem a muzyką z nośników danych, służą one również do dostrajania głosu aby był on jak najbardziej wyraźny i słyszalny. W studiu powinny znajdować się też stanowiska do odsłuchu live, które muszą być wyposażone w bardzo dobre słuchawki aby można było wyłapać wszystkie niedokładności. Mikrofony muszą być podłączone pod wzmacniacze którymi modeluje głos tak jak nam pasuje, następnie sygnał trafia do urządzeń nagrywających, które muszą być odpowiednio zsynchronizowane aby dwa sygnały ( głos, podkład muzyczny) były nagrywane w tym samym czasie. Dodatkowo w studiach radiowych używa się rejestratorów, których zadaniem jest przetrzymywanie audycji radiowej w celach archiwizacji. Przykłady wyposażenia studia radiowego:

1)

- komputer średniej jakości,
- karta dźwiękowa MAYA 44 z fantomem +48v,
- mixer Behringer Eurorack UB1002,
- mikrofon pojemnościowy Audio Technica AT2020,
- mikrofon pojemnościowy Behringer C1,
- mikrofon dynamiczny Shure Beta 58A (najwyższej klasy),
- okablowanie hard die PROEL,
- słuchawki AKG,
- słuchawki SENNHEISER,
- wzmacniacz wysokiej jakości,
- gąbki akustyczne stojaki koszyk na mic,
- wtyczki,

2)

Mikrofony:
- Neumann TLM 103 - dobry pojemnościowy mikrofon wokalowy,

- Shure Beta58A - kolejny b.dobry mikrofon wokalowy, dynamiczny,

- Shure KSM27 - (2 szt) uniwersalne mikrofony pojemnościowe z dużą membraną,

- AKG D112 - mikrofon do instrumentów basowych,

- shure sm57, Neumann KM184, Sennheiser MD 421 II, - mikrofony do instrumentów.

Inne urządzenia:

- system wielośladowy DIGI 002, mixer wielokanałowy,

- przetwornik AD/DA 8 kanałowy z wejściami mikrofonowymi,

Odsłuchy:

- monitory bliskiego pola YAMAHA MSP10,

- Presonus CentralStation, zarządzanie podsłuchem,

Wzmacniacz:
- Presonus HP4,

- Klawiatura MIDI Novation SL61,

- Kompresor/bramka/limiter DBX 1066,

- Przedwzmacniacz mikrofonowy Joemeek TwinQ,

- Lampowy przedwzmacniacz mikrofonowy + kompresor + deeser + equalizer,

- Komputer,

- Odtwarzacze CD.

Zestaw 1 przedstawia wyposażenie skromnego studia radia internetowego.

Zestaw 2 jest zestawem który posiada Radio Afera, dane przedstawione są z roku 2006. Przykład ten ukazuje jeszcze wzmacniacze oparte na lampy elektronowe, które zapewniają doskonała jakość.

Sprzęt używany w studiach radiowych różnych rodzajów jest bardzo drogi, spowodowane jest to że sprzęt ten musi mieć najwyższą jakość aby satysfakcjonował słuchacza. Do głosu, muzyki, śpiewu, instrumentów używa się różnych od siebie mikrofonów posiadających cechy odpowiednie do swojego przeznaczenia. Zakres czułości, kształt i wielkość membrany oraz sposób jego wykonania.

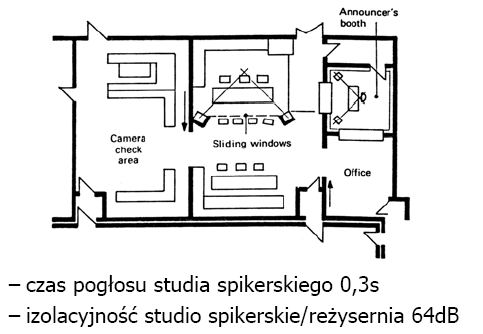

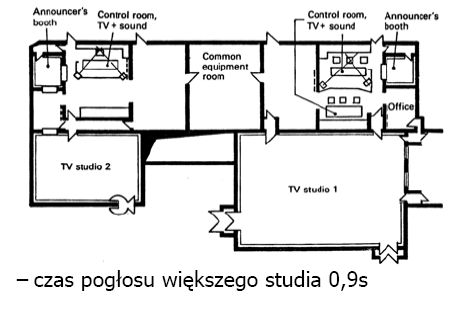

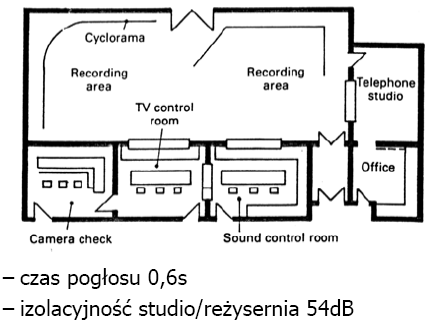

Na poniższych obrazkach przedstawione są rodzaje rozmieszczenia pomieszczeń w studiu Wizyjno- Fonicznym. Studio takie jest połączeniem studia nadawania TV oraz radia.

---
