Poziom Fermiego

Połozenie Poziomu Fermiego zależy od temperatury i koncentracji nośników (donorów i akceptorów razem z temperaturą).

0x01 graphic

Zmiana położenia poziomu Fermiego ze zmianą temperatury dla półprzewodnika typu „n”.

• - oznacza domieszki donorowe obsadzone

* - oznacza domieszki donorowe nieobsadzone

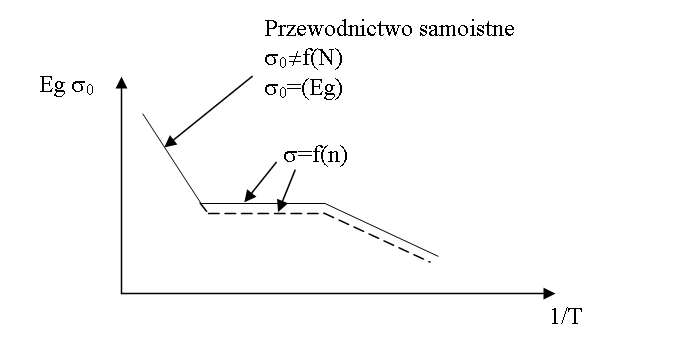

Temperaturowa zależność przewodnictwa

0x08 graphic
0x08 graphic
0x01 graphic

ODDZIAŁYWANIE ze światłem (promieniowaniem).

Półprzewodnik może zawierać tak donorowe, jak również akceptorowe domieszki. Niech koncentracja tych domieszek będzie odpowiednio równa ND i NA. Schemat energetyczny takiego półprzewodnika przedstawiony jest na rysunku poniżej. Elektrony w paśmie przewodnictwa i dziury w paśmie walencyjnym mogą powstawać w wyniku wzbudzania kwantami światła elektronów z pasma walencyjnego i atomów domieszki. Przejścia te pokazano strzałkami.

0x01 graphic

Schemat energetyczny półprzewodnika domieszkowanego.

(A) - oznacza proces

 - oznacza wydajność kwantową lub efektywność kwantową. Mówi ile nośników powstaje na wskutek pochłonięcia jednego kwantu światła.

- koncentracja nośników w ciemności: n0 + p0

- koncentracja nośników pod działaniem światła: n0 + Δn + p0

0x01 graphic

A = n = p = 1

dla procesu :

0x01 graphic

0x01 graphic

Bazowy wzór pozwalający określić zmiany przewodnictwa pod wpływem światła ma następującą postać:

0x01 graphic

Rodzaj przejść z udziałem domieszek jest funkcją:

Absorpcja światła w półprzewodnikach.

Kiedy wiązka promieniowania przechodzi przez materiał, to w wyniku odbicia i absorpcji natężenie jej zmniejsza się. Niechaj część energii odbitej na granicy ciała przedstawia wielkość R, która nosi nazwę współczynnika odbicia. Jeśli natężenie padającego światła wynosi I0, a odbitego IR, to

0x01 graphic

Zależność współczynnika odbicia od częstotliwości R(ω) lub długości fali R(λ) nazywa się widmem odbicia.

0x01 graphic

Absorpcja światła w półprzewodniku.

0x01 graphic

Natężenie światła padającego na warstwę dx, jak to przedstawiono na powyższym rysunku oznaczamy przez I. Wyraża się ono jako:

0x01 graphic

W wyniku absorpcji światła w warstwie dx natężenie promieniowania zmniejszy się o wielkość dI. Ilość pochłoniętej energii dI jest proporcjonalna do ilości energii padającej na warstwę i grubości warstwy pochłoniętej:

0x01 graphic

Współczynnik proporcjonalności , wyrażający ilość energii pochłonięte z wiązki o jednostkowym natężeniu w warstwie o jednostkowej grubości, nosi nazwę współczynnika absorpcji. Mierzony jest on w [cm-1].

0x01 graphic

0x01 graphic

Powyższy wzór określa ile nośników zostanie wygenerowanych.

Prędkość generacji.

ile Δn, Δp powstaje w 1cm3 co 1s

0x01 graphic

Δn jest funkcją generacji i rekombinacji.

g, G r, R

Generacja i rekombinacja są do siebie przeciwne:

0x01 graphic

0x01 graphic

Niech półprzewodnik będzie oświetlony prostokątnym świetlnym impulsem, jak to przedstawiono na powyższym rysunku a).

Przy włączeniu światła stan stacjonarny fotoprzewodnictwa zostaje osiągnięty nie natychmiast, lecz po pewnym czasie od początkowego momentu oświetlenia (rysunek b)). Przy wyłączeniu światła nierównowagowe przewodnictwo zanika także przez pewien okres czasu po przerwaniu oświetlenia (rysunek b)). Krzywe narastania i spadku nierównowagowego przewodnictwa nazywają się krzywymi relaksacji fotoprzewodnictwa.

Zmiana koncentracji nierównowagowych nośników ładunku w jednostce czasu (dΔn/dt) równa jest różnicy między prędkościami generacji i rekombinacji nośników.

0x01 graphic

Powyższy wzór możemy również zapisać w następującej formie:

0x01 graphic

τ - czas życia nośników.

Rozwiązanie powyższego równania znajdziemy przyjmując, że Δp = Δn « p0 i p0 » n0 oraz, że półprzewodnik zaczynamy oświetlać w chwili czasu t = 0 światłem o stałym natężeniu. Wtedy rozdzielając zmienne i całkując z uwzględnieniem warunków początkowych Δn = 0 dla t = 0, otrzymujemy wzór

0x01 graphic

0x01 graphic

- Czas życia nośników

Czynniki, które wpływają na czas życia nośników to:

- domieszki (obce atomy), mogą spowodować zwiększenie prędkości rekombinacji, tzn. obniżenie czasu życia;

- defekty struktury krystalicznej;

- koncentracja nośników → f (T).

0x01 graphic

0x01 graphic

n = p, n = p =

0x01 graphic
, 0x01 graphic

0x01 graphic
, 0x01 graphic

0x01 graphic
, 0x01 graphic

M - koncentracja centrów typu M;

γp, γn - sprawność rekombinacyjna, tempo, „łapanie”;

γp - współczynnik „łapania” dziur;

γn - współczynnik „łapania” elektronów

En - głębokość położenia centr rekombinacji względem dołku na pasmach c

0x01 graphic

0x01 graphic

Rozkład przestrenny i PRAWO Bouguera-Lamberta

0x01 graphic

- prawo Bouguera-Lamberta

Prawo to mówi, że natężenie światła spada w następujący sposób:

0x01 graphic

0x01 graphic

Zakładając np. że α = 105cm-1 to x0 = 10-5cm = 0,1μm.
