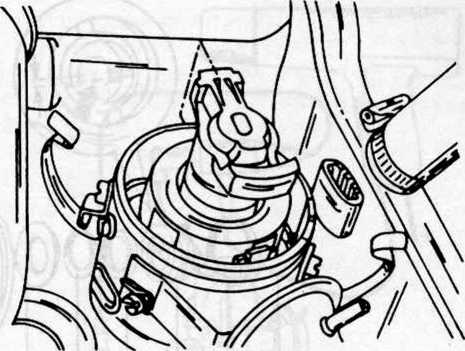

Rys. 2.238. PALCEM ROZDZIELACZA OBRACAĆ TAK. ABY POKRYŁY SIĘ ZNAKI NA STYKU I NA OBUDOWIE ROZDZIELACZA ZAPŁONU

Naprawa rozdzielacza zapłonu

Rozdzielacz zapłonu można naprawiać tylko w określonym zakresie, najczęściej należy wymienić rozdzielacz na nowy. Na rysunku 2.239 pokazano części rozdzielacza zapłonu elektronicznego układu zapłonowego, a na rysunku 2.240 rozdzielacza zapłonu silnika szesnastozaworowego. Zdemontowanie wirnika rozdzielacza zapłonu silnika ośmiozaworowego jest możliwe za pomocą ściągacza (rys. 2.241). W tym celu należy zamontować pod tarczę wirnika rozdzielacza zaczepy (1 oraz 2) i pokręcając śrubą, ściągnąć wirnik.

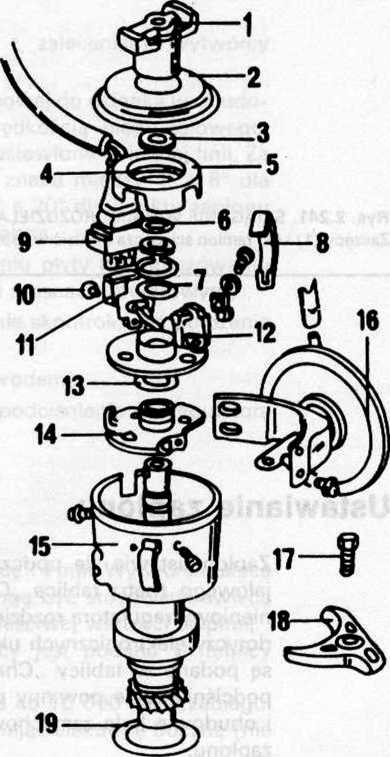

Rys. 2.239. ROZDZIELACZ ZAPŁONU (iwyjątkiem silników szesnastozaworowych)

1    - palec rozdzielacza

2    - osłona przeciwpyłowa

3    - pierścień zabezpieczający

4    - kolek zabezpieczający

5    - wirnik z biegunami

6    - podkładki sprężyste

7    - podkładki

8    - klamra

9    - wtyczka

110 - zabezpieczenie

11    - łącznik

12    - czujnik halotronowy

13    - podkładka

A WAŁKA uorowym).

Jo osi walu

1)4 - płyta rozdzielacza |I5- obudowa rozdzielacza zapłonu l’l{- siłownik regulatora podciśnieniowego W - śruba 25 N m 18 - płyta mocująca

B- pierścień uszczelniający „o-ring"
