Wymontowanie i zamontowanie czujnika poziomu paliwa

Wymontowanie

■    Odchylić dywanik bagażnika.

■    Usunąć pokrywę otworu w podłodze bagażnika.

■    Od króćców czujnika odłączyć przewody paliwa.

■    Wyciągnąć wtyk wielokrotny.

■    Odkręcić nakrętkę złączkową i ostrożnie wyciągnąć czujnik do góry. Czujnik jest nienaprawialny. W przypadku uszkodzenia trzeba go wymienić w całości.

Zamontowanie

■    Wprowadzić czujnik do zbiornika i ustawić tak jak pokazano na rysunku 3.21.

■    Zamocować czujnik nakrętką złączkową.

■    Nasadzić przewody paliwa zgodnie ze strzałkami i zamocować je opaskami zaciskowymi.

■    Osadzić w gnieździe wtyk wielokrotny.

Wymontowanie i zamontowanie pompy wtryskowej (silniki 1.6TD/1.9D/1.9TD)

Części pompy wtryskowej silników o zasilaniu pośrednim do komór wirowych (RA/SA, 1Y oraz AZZ) są pokazane na rysunku 3.22.

6

2    3 4 5    7    8 10 11 23

9 12 13 8 14 15 16 8    17 8 18 19 20 21 22

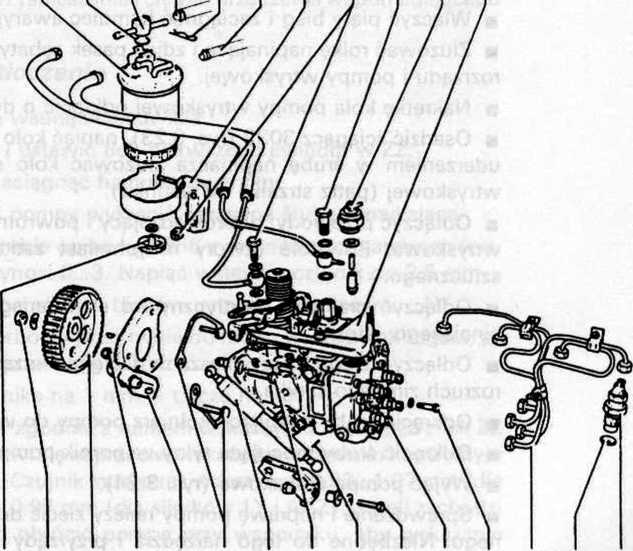

Rys. 3.22. UKŁAD ZASILANIA 1 - „o-ring".

2    - zawór regulacyjny

3    - przewód powrotny paliwa < - spinka zabezpieczająca

5    - przewód ssący paliwa

6    - filtr paliwa

2 - wspornik filtru

8    - śruba złączkowa i nakrętka

9    - śruba spustowa kondensatu IQ - śruba złączkowa

tl - elektromagnetyczny zawór odcinający „stop”

I2 - nakrętka

|13- koto zębate napędu pompy wtryskowe ‘-wspornik pompy 15- wspornik amortyzatora 1 - amortyzator |1 - zabezpieczenie

JJ-króciec przyłączeniowy przewodu wtryskowego

-    śruba

-    przewody wtryskowe

!l - podkładka izolująca termicznie B- wtryskiwacz
