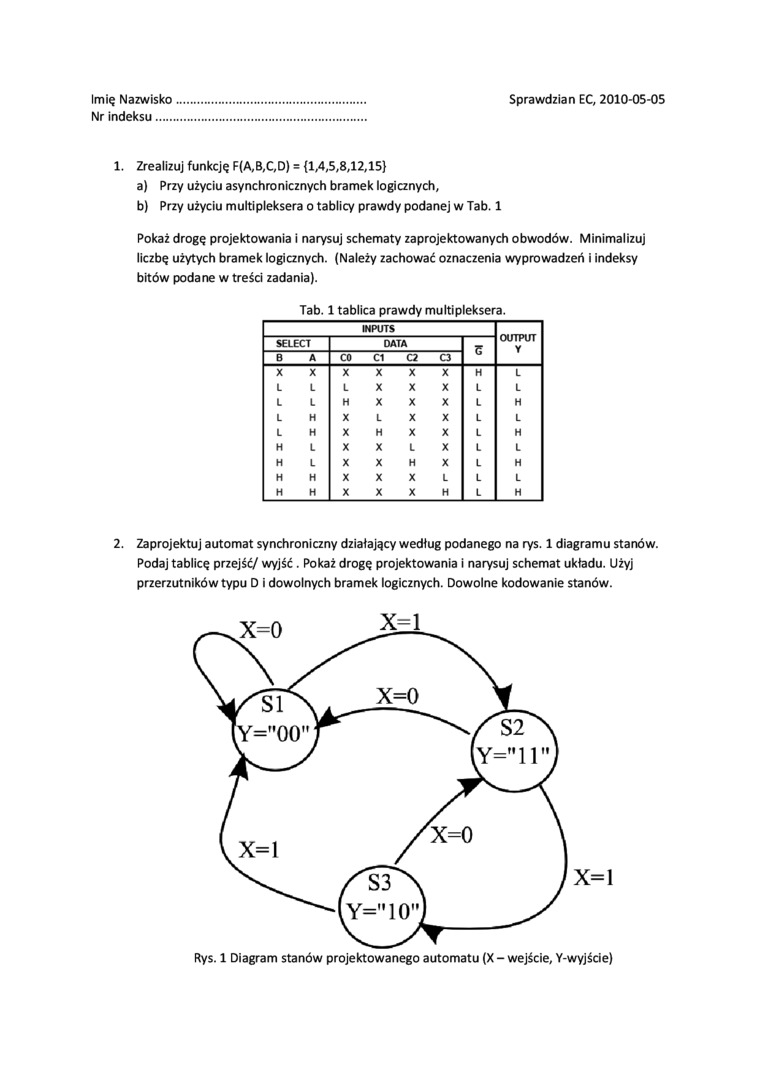

Imię Nazwisko Nr indeksu......

Sprawdzian EC, 2010-05-05

1. Zrealizuj funkcję F(A,B,C,D) = {1,4,5,8,12,15}

a)    Przy użyciu asynchronicznych bramek logicznych,

b)    Przy użyciu multipleksera o tablicy prawdy podanej w Tab. 1

Pokaż drogę projektowania i narysuj schematy zaprojektowanych obwodów. Minimalizuj liczbę użytych bramek logicznych. (Należy zachować oznaczenia wyprowadzeń i indeksy bitów podane w treści zadania).

Tab. 1 tablica prawdy multipleksera.

INPUTS							ouTPirr V
SELECT		DATA				5
B	A	CO	C1	C2	C3
X	X	X	X	X	X	H	L
L	L	L	X	X	X	L	L
L	l	H	X	X	X	L	H
L	H	X	L	X	X	L	L
l	H	X	H	X	X	L	H
H	L	X	X	L	X	L	L
H	L	X	X	H	X	L	H
H	H	X	X	X	L	L	L
H	H	X	X	X	H	L	H

2. Zaprojektuj automat synchroniczny działający według podanego na rys. 1 diagramu stanów. Podaj tablicę przejść/ wyjść . Pokaż drogę projektowania i narysuj schemat układu. Użyj przerzutników typu D i dowolnych bramek logicznych. Dowolne kodowanie stanów.

Rys. 1 Diagram stanów projektowanego automatu (X - wejście, Y-wyjście)
