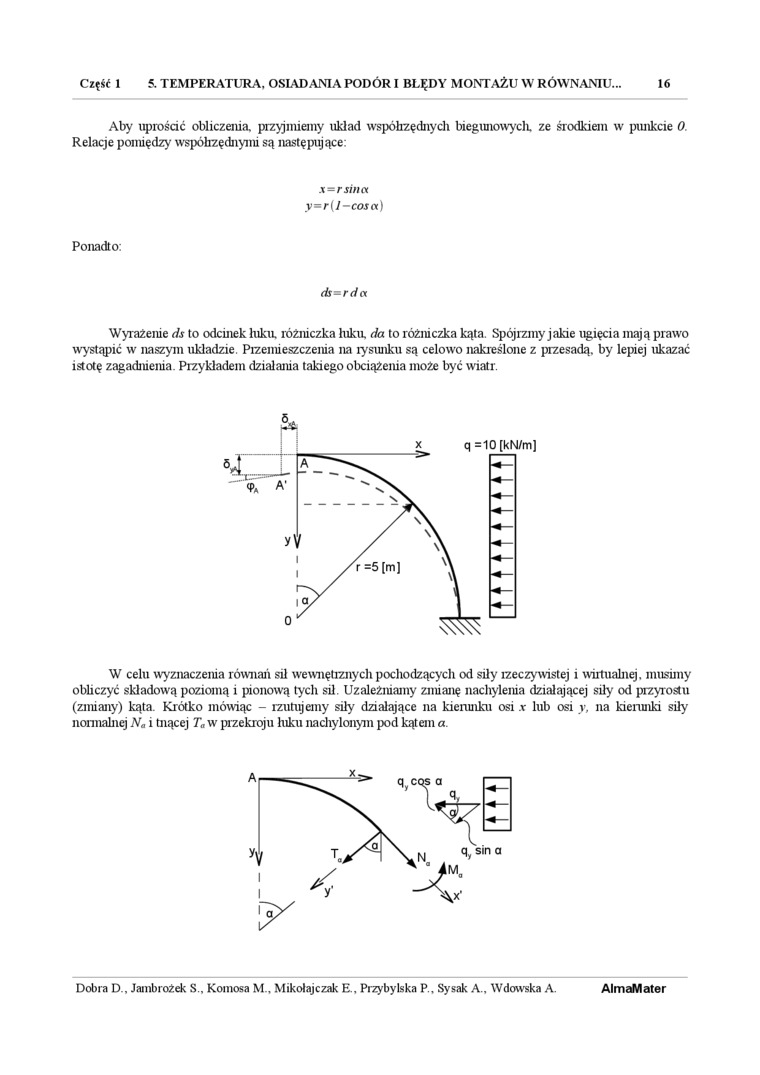

Część 1    5. TEMPERATURA, OSIADANIA PODÓRI BŁĘDY MONTAŻU W RÓWNANIU... 16

Aby uprościć obliczenia, przyjmiemy układ współrzędnych biegunowych, ze środkiem w punkcie 0. Relacje pomiędzy współrzędnymi są następujące:

x=rsinct y=r(l-cosa)

Ponadto:

ds=rda

Wyrażenie ds to odcinek luku. różniczka łuku, da to różniczka kąta. Spójrzmy jakie ugięcia mają prawo wystąpić w naszym układzie. Przemieszczenia na rysunku są celowo nakreślone z przesadą, by lepiej ukazać istotę zagadnienia. Przykładem działania takiego obciążema może być wiatr.

W celu wyznaczenia równań sil wewnętrznych pochodzących od siły rzeczywistej i wirtualnej, musimy obliczyć składową poziomą i pionową tych sil. Uzależniamy zmianę nachyleiua działającej siły od przyrostu (zmiany) kąta. Krótko mówiąc - rzutujemy siły działające na kierunku osi v lub osi y, na kierunki siły normalnej N_a i tnącej T_a w przekroju luku nachylonym pod kątem a.
