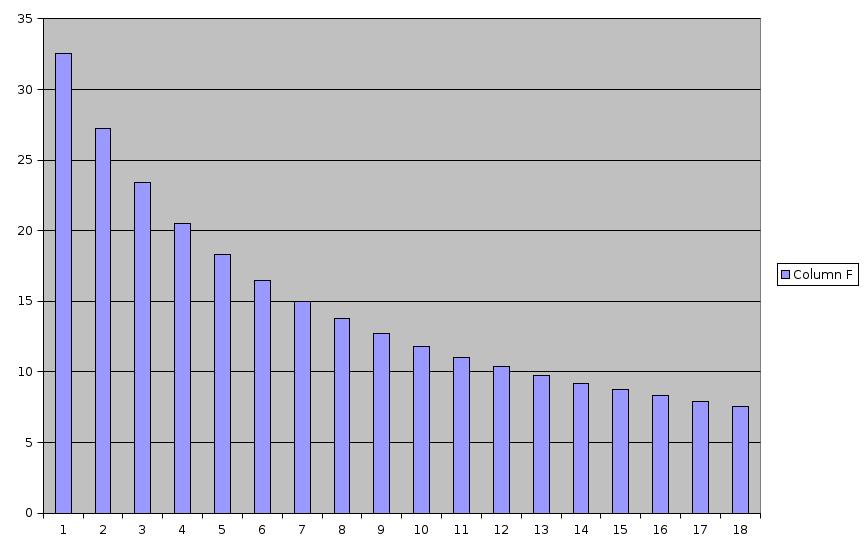

Sheet 1: Wykres1

---

Sheet 2: Arkusz1

Wykonali	Jan Górski
	Jarosław Domian
			Zadanie 1
Temat:	Opory występujące przy zrywce i obliczenia trakcyjne
1,1
A.
Przy wartościch podanych
1,1	Pu	3,10	kN	w góre stoku
1,2	Pu	1,31	kN	w dół stoku
1,3	Pul	4,20	kN	na rószenie
Q większe o 10%
1,1	Pu	3,41	kN	w góre stoku
1,2	Pu	1,44	kN	w dół stoku
1,3	Pul	4,62	kN	na rószenie
a większe o 10%
1,1	Pu	3,18	kN	w góre stoku
1,2	Pu	1,21	kN	w dół stoku
1,3	Pul	4,28	kN	na rószenie
a większe o 10% i Q wieksze o 10 %
1,1	Pu	3,50	kN	w góre stoku
1,2	Pu	1,34	kN	w dół stoku
1,3	Pul	4,70	kN	na rószenie
B.
Zrywka pułpodwieszona za odziomek czyli				dla k= 0,6
Przy wartościch podanych
pu2	2,69	kN
Q większe o 10%
pu2	2,91	kN
a większe o 10%
pu2	2,80	kN
a większe o 10% i Q wieksze o 10 %
pu2	3,03	kN
Zrywka pułpodwieszona za wieszchołek czyli				dla k= 0,4
Przy wartościch podanych
pu2	3,00	kN
Q większe o 10%
pu2	3,25	kN
a większe o 10%
pu2	3,11	kN
a większe o 10% i Q wieksze o 10 %
pu2	3,37	kN
Zrywka podwieszona czyli			dla k= 1
Przy wartościch podanych
pu2	2,07	kN
Q większe o 10%
pu2	2,23	kN
a większe o 10%
pu2	2,19	kN
a większe o 10% i Q wieksze o 10 %
pu2	2,35	kN
1,2
A.
Zrywaka wleczona			Zrywka półpodwieszona
Qmw	91,29	kN	Qmp	172,52	kN
Qpw	2,20	kN	Qpp	-67,20	kN
Qkw	24,39	kN	Qkp	14,64	kN
B.

---

Sheet 3: dane

1							2
q	4,5	4,95	4,5	4,95			fi	0,6
fz	0,5	0,5	0,5	0,5			f	0,2
ft	0,5	0,5	0,5	0,5			fz	0,7
a	0,2	0,2	0,22	0,22

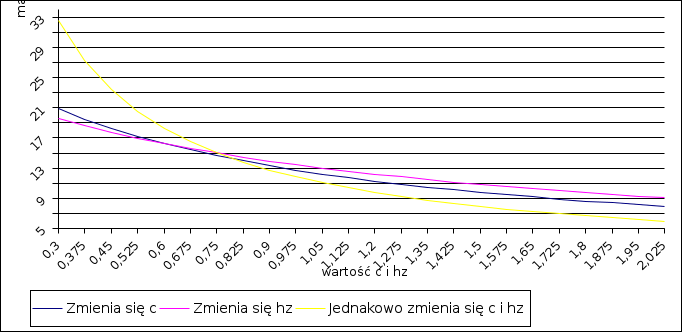

C lub Hz		Zmienia się c	Zmienia się hz	Jednakowo zmienia się c i hz	Rośnie c i maleje hz	Rośnie hz i maleje c
0,3	2,025	20,8827530053055	19,5428110505779	32,5400424544131	11,1214599497018	9,16772189496274
0,375	1,95	19,4959147245757	18,6070857664989	27,2397815535974	11,019358156815	9,23828342338878
0,45	1,875	18,2818070873673	17,7568726296707	23,4243272280881	10,919114023083	9,3099395635603
0,525	1,8	17,2100515277161	16,9809619313903	20,5464083163633	10,8206773076534	9,38271598543753
0,6	1,725	16,256998658685	16,2700212272066	18,2982772348061	10,7239995651888	9,45663916795979
0,675	1,65	15,4039628078164	15,6162181520587	16,4935938818154	10,6290340663665	9,53173643116682
0,75	1,575	14,6359846653307	15,0129306641016	15,0129306641016	10,5357357225657	9,60803596986298
0,825	1,5	13,9409464907991	14,4545219537352	13,7762122783939	10,4440610144857	9,6855668889113
0,9	1,425	13,3089279946155	13,9361637849844	12,7277407109233	10,3539679244596	9,76435924025024
0,975	1,35	12,7317298290749	13,4536965321979	11,8275748529335	10,2654158722406	9,84444406173204
1,05	1,275	12,2025159204049	13,0035173169376	11,0463265363566	10,1783656540559	9,92585341788819
1,125	1,2	11,7155414430558	12,5824898762664	10,3618912092156	10,0927793847351	10,0086204427344
1,2	1,125	11,265943429876	12,1878713915782	9,75732311022048	10,0086204427344	10,0927793847351
1,275	1,05	10,8495778139379	11,8172526677191	9,21941327822845	9,92585341788819	10,1783656540559
1,35	0,975000000000001	10,4628913180189	11,4685089044981	8,73771334240445	9,84444406173204	10,2654158722406
1,425	0,900000000000001	10,102819796971	11,1397589351395	8,30385014924143	9,76435924025024	10,3539679244596
1,5	0,825000000000001	9,76670687251035	10,829331280059	7,91103491978489	9,6855668889113	10,4440610144857
1,575	0,750000000000001	9,45223828679661	10,5357357225657	7,55370543061473	9,60803596986298	10,5357357225657
1,65	0,675000000000001	9,1573885425187	10,2576393862106	7,22726097686761	9,53173643116682	10,6290340663665
1,725	0,600000000000001	8,88037722781556	9,99384650340877	6,92786321206578	9,45663916795979	10,7239995651888
1,8	0,525000000000001	8,61963303548053	9,74328122750263	6,652284521476	9,38271598543753	10,8206773076534
1,875	0,450000000000001	8,37376394013012	9,50497296719532	6,39779119972335	9,3099395635603	10,919114023083
1,95	0,375000000000001	8,14153233787516	9,27804382180754	6,16205245565854	9,23828342338878	11,019358156815
2,025	0,300000000000001	7,92183421110721	9,0616977744474	5,94306881963549	9,16772189496274	11,1214599497018
