Sheet 1: Arkusz1

POMIARY KĄTA OBROTU
Dane techniczne aparatury
1.	Pojemnościowy przetwornik kąta obrotu
	- typ		Netzer RE252-J + konwerter AqBiSS/RS-232
	- zakres		wieloobrotowy, 100 obr/min
	- rozdzielczość		32768/360°
	- błąd		0,05°
2.	Rezystancyjny przetwornik kąta obrotu
	- typ		DW 101 455
	- zakres		10 obrotów, 22 kW ± 5%
	- błąd nieliniowości		0,5%
3.	Silnik krokowy
	- stała		1,8°/krok
4.	Woltomierz cyfrowy
	- typ		Hameg HM 8112-3
	- zakres omomierza		0,1mW ÷ 10 MW
	- błąd graniczny		0,005% W + 0,001% Z

---

Sheet 2: Arkusz2

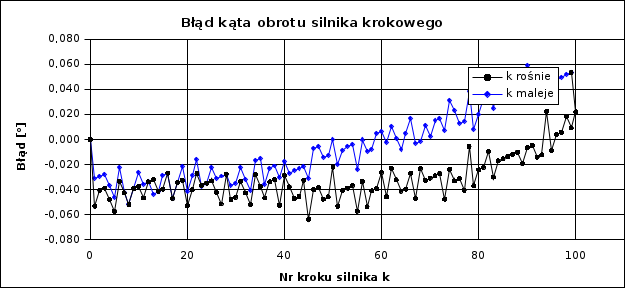

1.	Badanie dokładności silnika krokowego
	Obliczenia:
	nachylenie charakterystyki a = f(k) a zn = a zn/kzn =						1,800	°/krok
	kąt idealny a id = k*a zn							Tabela 1
	błąd Da = a - a id							Tabela 1
	błąd maksymalny Da max = max |Da| =						0,064	°
	względny błąd da max = Da max/360°						0,018	%
	odchylenie standardowe pojedyńczego pomiaru s =						0,0281	°
	długość poszczególnych kroków a krok = |a(k+1) - a(k)|							Tabela 1
	różnica długości kolejnych kroków Da krok							Tabela 1
	maksymalna wartość Da krok = max|Da krok| =						1,77	°

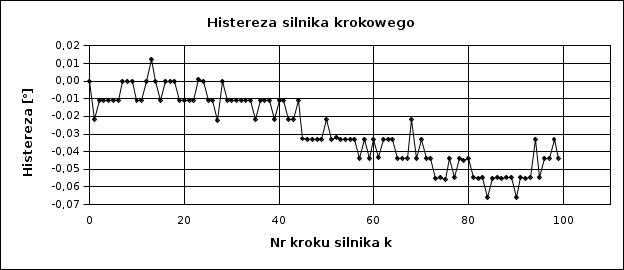

	maksymalna wartość histerezy						0,07	°
	Tabela 1.
	k	a [°]	R [W]	a id [°]	Da [°]	a krok [°]	Da krok [°]	hist. [°]
	0	0,00	14465	0,000	0,000			0,00
	1	1,75	14473	1,800	-0,053	1,75		-0,02
	2	3,56	14484	3,600	-0,040	1,81	0,07	-0,01
	3	5,36	14492	5,400	-0,039	1,80	-0,01	-0,01
	4	7,15	14503	7,200	-0,048	1,79	-0,01	-0,01
	5	8,94	14514	9,000	-0,057	1,79	0,00	-0,01
	6	10,77	14527	10,800	-0,033	1,82	0,03	-0,01
	7	12,56	14535	12,600	-0,043	1,79	-0,03	0,00
	8	14,35	14544	14,400	-0,052	1,79	0,00	0,00
	9	16,16	14555	16,200	-0,039	1,81	0,02	0,00
	10	17,96	14565	18,000	-0,037	1,80	-0,01	-0,01
	11	19,75	14578	19,800	-0,047	1,79	-0,01	-0,01
	12	21,57	14588	21,600	-0,034	1,81	0,02	0,00
	13	23,37	14599	23,400	-0,032	1,80	-0,01	0,01
	14	25,16	14610	25,200	-0,041	1,79	-0,01	0,00
	15	26,96	14619	27,000	-0,040	1,80	0,01	-0,01
	16	28,77	14629	28,800	-0,027	1,81	0,01	0,00		Uwaga: drukować tylko pierwszą stronę tego arkusza.
	17	30,55	14642	30,600	-0,047	1,78	-0,03	0,00
	18	32,37	14653	32,400	-0,034	1,81	0,03	0,00
	19	34,17	14663	34,200	-0,033	1,80	-0,01	-0,01
	20	35,95	14674	36,000	-0,053	1,78	-0,02	-0,01
	21	37,76	14685	37,800	-0,040	1,81	0,03	-0,01
	22	39,57	14696	39,600	-0,027	1,81	0,00	-0,01
	23	41,36	14704	41,400	-0,036	1,79	-0,02	0,00
	24	43,17	14719	43,200	-0,035	1,80	0,01	0,00
	25	44,97	14729	45,000	-0,033	1,80	0,00	-0,01
	26	46,76	14741	46,800	-0,042	1,79	-0,01	-0,01
	27	48,55	14751	48,600	-0,051	1,79	0,00	-0,02
	28	50,37	14762	50,400	-0,028	1,82	0,03	0,00
	29	52,15	14773	52,200	-0,048	1,78	-0,04	-0,01
	30	53,95	14783	54,000	-0,046	1,80	0,02	-0,01
	31	55,77	14794	55,800	-0,033	1,81	0,01	-0,01
	32	57,56	14807	57,600	-0,043	1,79	-0,02	-0,01
	33	59,35	14817	59,400	-0,052	1,79	0,00	-0,01
	34	61,17	14826	61,200	-0,028	1,82	0,03	-0,01
	35	62,96	14836	63,000	-0,037	1,79	-0,03	-0,02
	36	64,75	14850	64,800	-0,047	1,79	0,00	-0,01
	37	66,57	14860	66,600	-0,034	1,81	0,02	-0,01
	38	68,37	14870	68,400	-0,032	1,80	-0,01	-0,01
	39	70,15	14880	70,200	-0,052	1,78	-0,02	-0,02
	40	71,97	14892	72,000	-0,029	1,82	0,04	-0,01
	41	73,76	14900	73,800	-0,038	1,79	-0,03	-0,01
	42	75,55	14913	75,600	-0,047	1,79	0,00	-0,02
	43	77,35	14924	77,400	-0,045	1,80	0,01	-0,02
	44	79,17	14934	79,200	-0,032	1,81	0,01	-0,01
	45	80,94	14945	81,000	-0,064	1,77	-0,04	-0,03
	46	82,76	14956	82,800	-0,040	1,82	0,05	-0,03
	47	84,56	14966	84,600	-0,038	1,80	-0,02	-0,03
	48	86,35	14978	86,400	-0,047	1,79	-0,01	-0,03
	49	88,15	14986	88,200	-0,046	1,80	0,01	-0,03
	50	89,98	14999	90,000	-0,022	1,82	0,02	-0,02
	51	91,75	14999	91,800	-0,053	1,77	-0,05	-0,03
	52	93,56	15018	93,600	-0,040	1,81	0,04	-0,03
	53	95,36	15031	95,400	-0,039	1,80	-0,01	-0,03
	54	97,16	15044	97,200	-0,037	1,80	0,00	-0,03
	55	98,94	15050	99,000	-0,057	1,78	-0,02	-0,03
	56	100,77	15061	100,800	-0,033	1,82	0,04	-0,03
	57	102,55	15072	102,600	-0,054	1,78	-0,04	-0,04
	58	104,36	15082	104,400	-0,041	1,81	0,03	-0,03
	59	106,16	15093	106,200	-0,039	1,80	-0,01	-0,04
	60	107,97	15105	108,000	-0,026	1,81	0,01	-0,03
	61	109,75	15114	109,800	-0,046	1,78	-0,03	-0,04
	62	111,58	15125	111,600	-0,023	1,82	0,04	-0,03
	63	113,37	15135	113,400	-0,032	1,79	-0,03	-0,03
	64	115,16	15146	115,200	-0,041	1,79	0,00	-0,03
	65	116,96	15156	117,000	-0,040	1,80	0,01	-0,04
	66	118,77	15167	118,800	-0,027	1,81	0,01	-0,04
	67	120,55	15178	120,600	-0,047	1,78	-0,03	-0,04
	68	122,38	15187	122,400	-0,023	1,82	0,04	-0,02
	69	124,17	15199	124,200	-0,032	1,79	-0,03	-0,04
	70	125,97	15210	126,000	-0,031	1,80	0,01	-0,03
	71	127,77	15221	127,800	-0,029	1,80	0,00	-0,04
	72	129,57	15233	129,600	-0,027	1,80	0,00	-0,04
	73	131,35	15244	131,400	-0,048	1,78	-0,02	-0,06
	74	133,18	15255	133,200	-0,024	1,82	0,04	-0,05
	75	134,97	15263	135,000	-0,033	1,79	-0,03	-0,06
	76	136,77	15274	136,800	-0,031	1,80	0,01	-0,04
	77	138,56	15283	138,600	-0,040	1,79	-0,01	-0,05
	78	140,39	15292	140,400	-0,006	1,83	0,04	-0,04
	79	142,16	15308	142,200	-0,037	1,77	-0,07	-0,04
	80	143,98	15318	144,000	-0,024	1,81	0,04	-0,04
	81	145,78	15330	145,800	-0,022	1,80	-0,01	-0,05
	82	147,59	15338	147,600	-0,010	1,81	0,01	-0,05
	83	149,37	15349	149,400	-0,030	1,78	-0,03	-0,05
	84	151,18	15360	151,200	-0,017	1,81	0,03	-0,07
	85	152,98	15370	153,000	-0,015	1,80	-0,01	-0,06
	86	154,79	15381	154,800	-0,014	1,80	0,00	-0,05
	87	156,59	15396	156,600	-0,012	1,80	0,00	-0,06
	88	158,39	15404	158,400	-0,010	1,80	0,00	-0,05
	89	160,18	15415	160,200	-0,019	1,79	-0,01	-0,05
	90	161,99	15427	162,000	-0,007	1,81	0,02	-0,07
	91	163,80	15439	163,800	-0,005	1,80	-0,01	-0,05
	92	165,59	15447	165,600	-0,014	1,79	-0,01	-0,05
	93	167,39	15458	167,400	-0,012	1,80	0,01	-0,05
	94	169,22	15467	169,200	0,022	1,83	0,03	-0,03
	95	170,99	15478	171,000	-0,009	1,77	-0,07	-0,05
	96	172,80	15492	172,800	0,004	1,81	0,04	-0,04
	97	174,61	15505	174,600	0,006	1,80	-0,01	-0,04
	98	176,42	15516	176,400	0,018	1,81	0,01	-0,03
	99	178,21	15524	178,200	0,009	1,79	-0,02	-0,04
	100	180,02	15531	180,000	0,022	1,81	0,02	#N/A
	99	178,25	15524	178,200	0,053	1,77	-0,04
	98	176,45	15516	176,400	0,051	1,80	0,03
	97	174,65	15505	174,600	0,050	1,80	0,00
	96	172,85	15492	172,800	0,048	1,80	0,00
	95	171,05	15477	171,000	0,046	1,80	0,00
	94	169,26	15471	169,200	0,055	1,79	-0,01
	93	167,44	15460	167,400	0,043	1,81	0,02
	92	165,64	15449	165,600	0,041	1,80	-0,01
	91	163,85	15439	163,800	0,050	1,79	-0,01
	90	162,06	15429	162,000	0,059	1,79	0,00
	89	160,24	15417	160,200	0,036	1,82	0,03
	88	158,44	15406	158,400	0,045	1,79	-0,03
	87	156,64	15396	156,600	0,043	1,80	0,01
	86	154,84	15383	154,800	0,041	1,80	0,00
	85	153,04	15372	153,000	0,040	1,80	0,00
	84	151,25	15364	151,200	0,049	1,79	-0,01
	83	149,43	15351	149,400	0,025	1,82	0,03
	82	147,65	15339	147,600	0,045	1,78	-0,04
	81	145,83	15331	145,800	0,032	1,81	0,03
	80	144,02	15319	144,000	0,020	1,81	0,00
	79	142,21	15309	142,200	0,008	1,81	0,00
	78	140,44	15298	140,400	0,038	1,77	-0,04
	77	138,61	15283	138,600	0,014	1,82	0,05
	76	136,81	15274	136,800	0,013	1,80	-0,02
	75	135,02	15266	135,000	0,023	1,79	-0,01
	74	133,23	15255	133,200	0,031	1,79	0,00
	73	131,41	15246	131,400	0,007	1,82	0,03
	72	129,62	15234	129,600	0,017	1,79	-0,03
	71	127,81	15223	127,800	0,015	1,80	0,01
	70	126,00	15212	126,000	0,002	1,81	0,01
	69	124,21	15200	124,200	0,011	1,79	-0,02
	68	122,40	15191	122,400	-0,001	1,81	0,02
	67	120,60	15178	120,600	-0,003	1,80	-0,01
	66	118,82	15168	118,800	0,017	1,78	-0,02
	65	117,00	15157	117,000	0,004	1,81	0,03
	64	115,19	15146	115,200	-0,008	1,81	0,00
	63	113,40	15134	113,400	0,001	1,79	-0,02
	62	111,61	15125	111,600	0,010	1,79	0,00
	61	109,80	15114	109,800	-0,003	1,81	0,02
	60	108,01	15108	108,000	0,007	1,79	-0,02
	59	106,20	15091	106,200	0,005	1,80	0,01
	58	104,39	15082	104,400	-0,008	1,81	0,01
	57	102,59	15272	102,600	-0,010	1,80	-0,01
	56	100,80	15061	100,800	0,000	1,79	-0,01
	55	98,98	15050	99,000	-0,024	1,82	0,03
	54	97,20	15042	97,200	-0,004	1,78	-0,04
	53	95,39	15029	95,400	-0,006	1,80	0,02
	52	93,59	15018	93,600	-0,009	1,80	0,00
	51	91,78	15005	91,800	-0,020	1,81	0,01
	50	90,00	14997	90,000	0,000	1,78	-0,03
	49	88,19	14986	88,200	-0,013	1,81	0,03
	48	86,39	14976	86,400	-0,015	1,80	-0,01
	47	84,59	14965	84,600	-0,005	1,79	-0,01
	46	82,79	14954	82,800	-0,007	1,80	0,01
	45	80,97	14946	81,000	-0,031	1,82	0,02
	44	79,18	14933	79,200	-0,022	1,79	-0,03
	43	77,38	14922	77,400	-0,023	1,80	0,01
	42	75,58	14911	75,600	-0,025	1,80	0,00
	41	73,77	14899	73,800	-0,027	1,80	0,00
	40	71,98	14888	72,000	-0,018	1,79	-0,01
	39	70,17	14877	70,200	-0,030	1,81	0,02
	38	68,38	14869	68,400	-0,021	1,79	-0,02
	37	66,58	14858	66,600	-0,023	1,80	0,01
	36	64,76	14845	64,800	-0,036	1,81	0,01
	35	62,98	14834	63,000	-0,015	1,78	-0,03
	34	61,18	14825	61,200	-0,017	1,80	0,02
	33	59,36	14813	59,400	-0,041	1,82	0,02
	32	57,57	14802	57,600	-0,032	1,79	-0,03
	31	55,78	14792	55,800	-0,022	1,79	0,00
	30	53,96	14783	54,000	-0,035	1,81	0,02
	29	52,16	14771	52,200	-0,037	1,80	-0,01
	28	50,37	14764	50,400	-0,028	1,79	-0,01
	27	48,57	14748	48,600	-0,029	1,80	0,01
	26	46,77	14738	46,800	-0,031	1,80	0,00
	25	44,98	14729	45,000	-0,022	1,79	-0,01
	24	43,17	14717	43,200	-0,035	1,81	0,02
	23	41,36	14704	41,400	-0,038	1,80	-0,01
	22	39,58	14695	39,600	-0,016	1,78	-0,02
	21	37,77	14686	37,800	-0,029	1,81	0,03
	20	35,96	14674	36,000	-0,042	1,81	0,00
	19	34,18	14663	34,200	-0,022	1,78	-0,03
	18	32,37	14658	32,400	-0,034	1,81	0,03
	17	30,55	14641	30,600	-0,047	1,81	0,00
	16	28,77	14630	28,800	-0,027	1,78	-0,03
	15	26,97	14622	27,000	-0,029	1,80	0,02
	14	25,16	14611	25,200	-0,041	1,81	0,01
	13	23,36	14598	23,400	-0,044	1,80	-0,01
	12	21,57	14590	21,600	-0,034	1,79	-0,01
	11	19,76	14581	19,800	-0,036	1,80	0,01
	10	17,97	14566	18,000	-0,026	1,79	-0,01
	9	16,16	14556	16,200	-0,039	1,81	0,02
	8	14,35	14545	14,400	-0,052	1,81	0,00
	7	12,56	14536	12,600	-0,043	1,79	-0,02
	6	10,78	14528	10,800	-0,022	1,78	-0,01
	5	8,95	14515	9,000	-0,046	1,82	0,04
	4	7,16	14504	7,200	-0,037	1,79	-0,03
	3	5,37	14494	5,400	-0,028	1,79	0,00
	2	3,57	14485	3,600	-0,029	1,80	0,01
	1	1,77	14474	1,800	-0,031	1,80	0,00
	0	0,00	14464	0,000	0,000	1,77	-0,03
	0			0,000	0,000	0,00	-1,77
	0			0,000	0,000	0,00	0,00

---

Sheet 3: Arkusz3

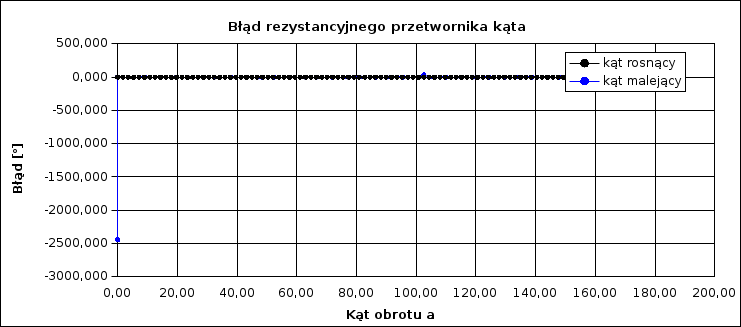

2.	Badanie dokładności rezystancyjnego przetwornika kąta obrotu
	Obliczenia:
	rezystancja początkowa R0 =							14465	W
	rezystancja końcowa Rk =							15531	W
	różnica rezystancji DR =							1066	W
	kąt maksymalny a max =							180,02	°
	nachylenie charakterystyki DR = f(a) a = DR/a max =							5,921	W/°
	kąt jako funkcja rezystancji a(DR) = DR/a								Tabela 2
	błąd Da = a(DR) - a								Tabela 2
	błąd maksymalny Da max = max |Da| =							2442,794	°
	względny błąd nieliniowości da max = Da max/360° =							678,55	%
	odchylenie standardowe pojedyńczego pomiaru s =							242,476	°
	Tabela 2.
	k	a [°]	R	DR	a(DR)	Da
	0	0,00	14465	0	0,000	0,000
	1	1,75	14473	8	1,351	-0,396
	2	3,56	14484	19	3,209	-0,351
	3	5,36	14492	27	4,560	-0,802
	4	7,15	14503	38	6,417	-0,735
	5	8,94	14514	49	8,275	-0,668
	6	10,77	14527	62	10,470	-0,296
	7	12,56	14535	70	11,821	-0,736
	8	14,35	14544	79	13,341	-1,007
	9	16,16	14555	90	15,199	-0,962
	10	17,96	14565	100	16,888	-1,075
	11	19,75	14578	113	19,083	-0,670
	12	21,57	14588	123	20,772	-0,794
	13	23,37	14599	134	22,629	-0,738
	14	25,16	14610	145	24,487	-0,672
	15	26,96	14619	154	26,007	-0,953
	16	28,77	14629	164	27,696	-1,078
	17	30,55	14642	177	29,891	-0,662			Uwaga: drukować tylko pierwszą stronę tego arkusza.
	18	32,37	14653	188	31,749	-0,617
	19	34,17	14663	198	33,437	-0,730
	20	35,95	14674	209	35,295	-0,652
	21	37,76	14685	220	37,153	-0,607
	22	39,57	14696	231	39,010	-0,562
	23	41,36	14704	239	40,361	-1,002
	24	43,17	14719	254	42,895	-0,271
	25	44,97	14729	264	44,583	-0,384
	26	46,76	14741	276	46,610	-0,148
	27	48,55	14751	286	48,299	-0,250
	28	50,37	14762	297	50,156	-0,216
	29	52,15	14773	308	52,014	-0,138
	30	53,95	14783	318	53,703	-0,251
	31	55,77	14794	329	55,560	-0,206
	32	57,56	14807	342	57,756	0,198
	33	59,35	14817	352	59,444	0,096
	34	61,17	14826	361	60,964	-0,208
	35	62,96	14836	371	62,653	-0,310
	36	64,75	14850	385	65,017	0,264
	37	66,57	14860	395	66,706	0,140
	38	68,37	14870	405	68,395	0,027
	39	70,15	14880	415	70,084	-0,064
	40	71,97	14892	427	72,110	0,139
	41	73,76	14900	435	73,461	-0,301
	42	75,55	14913	448	75,657	0,104
	43	77,35	14924	459	77,514	0,159
	44	79,17	14934	469	79,203	0,035
	45	80,94	14945	480	81,061	0,124
	46	82,76	14956	491	82,918	0,158
	47	84,56	14966	501	84,607	0,045
	48	86,35	14978	513	86,633	0,281
	49	88,15	14986	521	87,984	-0,170
	50	89,98	14999	534	90,180	0,202
	51	91,75	14999	534	90,180	-1,567
	52	93,56	15018	553	93,389	-0,171
	53	95,36	15031	566	95,584	0,223
	54	97,16	15044	579	97,779	0,616
	55	98,94	15050	585	98,793	-0,150
	56	100,77	15061	596	100,650	-0,116
	57	102,55	15072	607	102,508	-0,039
	58	104,36	15082	617	104,197	-0,163
	59	106,16	15093	628	106,054	-0,107
	60	107,97	15105	640	108,081	0,107
	61	109,75	15114	649	109,601	-0,154
	62	111,58	15125	660	111,458	-0,119
	63	113,37	15135	670	113,147	-0,221
	64	115,16	15146	681	115,005	-0,154
	65	116,96	15156	691	116,693	-0,267
	66	118,77	15167	702	118,551	-0,222
	67	120,55	15178	713	120,409	-0,144
	68	122,38	15187	722	121,929	-0,448
	69	124,17	15199	734	123,955	-0,212
	70	125,97	15210	745	125,813	-0,156
	71	127,77	15221	756	127,670	-0,101
	72	129,57	15233	768	129,697	0,124
	73	131,35	15244	779	131,555	0,202
	74	133,18	15255	790	133,412	0,236
	75	134,97	15263	798	134,763	-0,204
	76	136,77	15274	809	136,621	-0,148
	77	138,56	15283	818	138,141	-0,419
	78	140,39	15292	827	139,661	-0,734
	79	142,16	15308	843	142,363	0,200
	80	143,98	15318	853	144,051	0,076
	81	145,78	15330	865	146,078	0,300
	82	147,59	15338	873	147,429	-0,161
	83	149,37	15349	884	149,287	-0,084
	84	151,18	15360	895	151,144	-0,039
	85	152,98	15370	905	152,833	-0,152
	86	154,79	15381	916	154,691	-0,096
	87	156,59	15396	931	157,224	0,636
	88	158,39	15404	939	158,575	0,185
	89	160,18	15415	950	160,432	0,252
	90	161,99	15427	962	162,459	0,465
	91	163,80	15439	974	164,485	0,690
	92	165,59	15447	982	165,836	0,251
	93	167,39	15458	993	167,694	0,306
	94	169,22	15467	1002	169,214	-0,008
	95	170,99	15478	1013	171,072	0,080
	96	172,80	15492	1027	173,436	0,632
	97	174,61	15505	1040	175,631	1,026
	98	176,42	15516	1051	177,489	1,070
	99	178,21	15524	1059	178,840	0,631
	100	180,02	15531	1066	180,022	0,000
	99	178,25	15524	1059	178,840	0,587
	98	176,45	15516	1051	177,489	1,037
	97	174,65	15505	1040	175,631	0,982
	96	172,85	15492	1027	173,436	0,588
	95	171,05	15477	1012	170,903	-0,143
	94	169,26	15471	1006	169,889	0,634
	93	167,44	15460	995	168,032	0,589
	92	165,64	15449	984	166,174	0,533
	91	163,85	15439	974	164,485	0,635
	90	162,06	15429	964	162,797	0,737
	89	160,24	15417	952	160,770	0,535
	88	158,44	15406	941	158,912	0,468
	87	156,64	15396	931	157,224	0,581
	86	154,84	15383	918	155,028	0,187
	85	153,04	15372	907	153,171	0,131
	84	151,25	15364	899	151,820	0,571
	83	149,43	15351	886	149,624	0,199
	82	147,65	15339	874	147,598	-0,048
	81	145,83	15331	866	146,247	0,414
	80	144,02	15319	854	144,220	0,200
	79	142,21	15309	844	142,531	0,323
	78	140,44	15298	833	140,674	0,236
	77	138,61	15283	818	138,141	-0,474
	76	136,81	15274	809	136,621	-0,192
	75	135,02	15266	801	135,270	0,247
	74	133,23	15255	790	133,412	0,181
	73	131,41	15246	781	131,892	0,485
	72	129,62	15234	769	129,866	0,249
	71	127,81	15223	758	128,008	0,193
	70	126,00	15212	747	126,151	0,148
	69	124,21	15200	735	124,124	-0,087
	68	122,40	15191	726	122,604	0,205
	67	120,60	15178	713	120,409	-0,188
	66	118,82	15168	703	118,720	-0,097
	65	117,00	15157	692	116,862	-0,142
	64	115,19	15146	681	115,005	-0,187
	63	113,40	15134	669	112,978	-0,423
	62	111,61	15125	660	111,458	-0,152
	61	109,80	15114	649	109,601	-0,197
	60	108,01	15108	643	108,587	0,581
	59	106,20	15091	626	105,716	-0,488
	58	104,39	15082	617	104,197	-0,196
	57	102,59	15272	807	136,283	33,693
	56	100,80	15061	596	100,650	-0,149
	55	98,98	15050	585	98,793	-0,183
	54	97,20	15042	577	97,442	0,246
	53	95,39	15029	564	95,246	-0,148
	52	93,59	15018	553	93,389	-0,203
	51	91,78	15005	540	91,193	-0,587
	50	90,00	14997	532	89,842	-0,158
	49	88,19	14986	521	87,984	-0,203
	48	86,39	14976	511	86,296	-0,090
	47	84,59	14965	500	84,438	-0,157
	46	82,79	14954	489	82,580	-0,213
	45	80,97	14946	481	81,229	0,260
	44	79,18	14933	468	79,034	-0,144
	43	77,38	14922	457	77,176	-0,200
	42	75,58	14911	446	75,319	-0,256
	41	73,77	14899	434	73,292	-0,481
	40	71,98	14888	423	71,435	-0,548
	39	70,17	14877	412	69,577	-0,593
	38	68,38	14869	404	68,226	-0,153
	37	66,58	14858	393	66,368	-0,209
	36	64,76	14845	380	64,173	-0,591
	35	62,98	14834	369	62,315	-0,669
	34	61,18	14825	360	60,795	-0,387
	33	59,36	14813	348	58,769	-0,590
	32	57,57	14802	337	56,911	-0,657
	31	55,78	14792	327	55,223	-0,555
	30	53,96	14783	318	53,703	-0,262
	29	52,16	14771	306	51,676	-0,487
	28	50,37	14764	299	50,494	0,122
	27	48,57	14748	283	47,792	-0,779
	26	46,77	14738	273	46,103	-0,666
	25	44,98	14729	264	44,583	-0,395
	24	43,17	14717	252	42,557	-0,609
	23	41,36	14704	239	40,361	-1,001
	22	39,58	14695	230	38,842	-0,742
	21	37,77	14686	221	37,322	-0,449
	20	35,96	14674	209	35,295	-0,663
	19	34,18	14663	198	33,437	-0,741
	18	32,37	14658	193	32,593	0,227
	17	30,55	14641	176	29,722	-0,831
	16	28,77	14630	165	27,865	-0,909
	15	26,97	14622	157	26,514	-0,458
	14	25,16	14611	146	24,656	-0,503
	13	23,36	14598	133	22,461	-0,895
	12	21,57	14590	125	21,110	-0,457
	11	19,76	14581	116	19,590	-0,175
	10	17,97	14566	101	17,056	-0,917
	9	16,16	14556	91	15,368	-0,793
	8	14,35	14545	80	13,510	-0,838
	7	12,56	14536	71	11,990	-0,567
	6	10,78	14528	63	10,639	-0,138
	5	8,95	14515	50	8,444	-0,510
	4	7,16	14504	39	6,586	-0,577
	3	5,37	14494	29	4,897	-0,475
	2	3,57	14485	20	3,378	-0,193
	1	1,77	14474	9	1,520	-0,249
	0	0,00	14464	-1	-0,169	-0,169
	0	0,00	0	-14465	-2442,794	-2442,794
	0	0,00	0	-14465	-2442,794	-2442,794
