POMIARY KĄTA OBROTU
Dane techniczne aparatury
1.	Pojemnościowy przetwornik kąta obrotu
	- typ		Netzer RE252-J + konwerter AqBiSS/RS-232
	- zakres		wieloobrotowy, 100 obr/min
	- rozdzielczość		32768/360°
	- błąd		0,05°
2.	Rezystancyjny przetwornik kąta obrotu
	- typ		DW 101 455
	- zakres		10 obrotów, 22 kW ± 5%
	- błąd nieliniowości		0,5%
3.	Silnik krokowy
	- stała		1,8°/krok
4.	Woltomierz cyfrowy
	- typ		Hameg HM 8112-3
	- zakres omomierza		0,1mW ÷ 10 MW
	- błąd graniczny		0,005% W + 0,001% Z

---

Sheet 2: Arkusz2

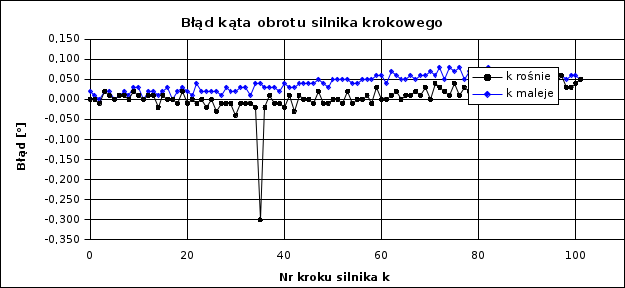

1.	Badanie dokładności silnika krokowego
	Obliczenia:
	nachylenie charakterystyki a = f(k) a zn = a zn/kzn =						1,800	°/krok
	kąt idealny a id = k*a zn							Tabela 1
	błąd Da = a - a id							Tabela 1
	błąd maksymalny Da max = max |Da| =						0,300	°
	względny błąd da max = Da max/360°						0,083	%
	odchylenie standardowe pojedyńczego pomiaru s =						0,0347	°
	długość poszczególnych kroków a krok = |a(k+1) - a(k)|							Tabela 1
	różnica długości kolejnych kroków Da krok							Tabela 1
	maksymalna wartość Da krok = max|Da krok| =						0,56	°

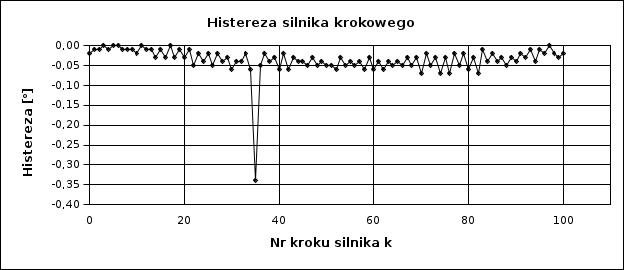

	maksymalna wartość histerezy						0,34	°
	Tabela 1.
	k	a [°]	R [W]	a id [°]	Da [°]	a krok [°]	Da krok [°]	hist. [°]
	0	0,00	16610	0,000	0,000			-0,02
	1	1,80	16618	1,800	0,000	1,80		-0,01
	2	3,59	16627	3,600	-0,010	1,79	-0,01	-0,01
	3	5,42	16637	5,400	0,020	1,83	0,04	0,00
	4	7,21	16650	7,200	0,010	1,79	-0,04	-0,01
	5	9,00	16660	9,000	0,000	1,79	0,00	0,00
	6	10,81	16671	10,800	0,010	1,81	0,02	0,00
	7	12,61	16682	12,600	0,010	1,80	-0,01	-0,01
	8	14,40	16690	14,400	0,000	1,79	-0,01	-0,01
	9	16,22	16704	16,200	0,020	1,82	0,03	-0,01
	10	18,01	16715	18,000	0,010	1,79	-0,03	-0,02
	11	19,80	16725	19,800	0,000	1,79	0,00	0,00
	12	21,61	16735	21,600	0,010	1,81	0,02	-0,01
	13	23,41	16747	23,400	0,010	1,80	-0,01	-0,01
	14	25,18	16755	25,200	-0,020	1,77	-0,03	-0,03
	15	27,01	16766	27,000	0,010	1,83	0,06	-0,01
	16	28,80	16774	28,800	0,000	1,79	-0,04	-0,03		Uwaga: drukować tylko pierwszą stronę tego arkusza.
	17	30,60	16793	30,600	0,000	1,80	0,01	0,00
	18	32,39	16798	32,400	-0,010	1,79	-0,01	-0,03
	19	34,22	16815	34,200	0,020	1,83	0,04	-0,01
	20	35,99	16820	36,000	-0,010	1,77	-0,06	-0,03
	21	37,80	16835	37,800	0,000	1,81	0,04	-0,01
	22	39,59	16841	39,600	-0,010	1,79	-0,02	-0,05
	23	41,40	16860	41,400	0,000	1,81	0,02	-0,02
	24	43,18	16863	43,200	-0,020	1,78	-0,03	-0,04
	25	45,00	16880	45,000	0,000	1,82	0,04	-0,02
	26	46,77	16888	46,800	-0,030	1,77	-0,05	-0,05
	27	48,59	16901	48,600	-0,010	1,82	0,05	-0,02
	28	50,39	16905	50,400	-0,010	1,80	-0,02	-0,04
	29	52,19	16923	52,200	-0,010	1,80	0,00	-0,03
	30	53,96	16925	54,000	-0,040	1,77	-0,03	-0,06
	31	55,79	16945	55,800	-0,010	1,83	0,06	-0,04
	32	57,59	16948	57,600	-0,010	1,80	-0,03	-0,04
	33	59,39	16967	59,400	-0,010	1,80	0,00	-0,02
	34	61,18	16971	61,200	-0,020	1,79	-0,01	-0,06
	35	62,70	16987	63,000	-0,300	1,52	-0,27	-0,34
	36	64,78	16993	64,800	-0,020	2,08	0,56	-0,05
	37	66,61	17010	66,600	0,010	1,83	-0,25	-0,02
	38	68,39	17016	68,400	-0,010	1,78	-0,05	-0,04
	39	70,19	17036	70,200	-0,010	1,80	0,02	-0,03
	40	71,98	17037	72,000	-0,020	1,79	-0,01	-0,06
	41	73,81	17054	73,800	0,010	1,83	0,04	-0,02
	42	75,57	17065	75,600	-0,030	1,76	-0,07	-0,06
	43	77,41	17078	77,400	0,010	1,84	0,08	-0,03
	44	79,20	17081	79,200	0,000	1,79	-0,05	-0,04
	45	81,00	17099	81,000	0,000	1,80	0,01	-0,04
	46	82,79	17104	82,800	-0,010	1,79	-0,01	-0,05
	47	84,62	17118	84,600	0,020	1,83	0,04	-0,03
	48	86,39	17127	86,400	-0,010	1,77	-0,06	-0,05
	49	88,19	17145	88,200	-0,010	1,80	0,03	-0,04
	50	90,00	17146	90,000	0,000	1,81	0,01	-0,05
	51	91,80	17158	91,800	0,000	1,80	-0,01	-0,05
	52	93,59	17173	93,600	-0,010	1,79	-0,01	-0,06
	53	95,42	17184	95,400	0,020	1,83	0,04	-0,03
	54	97,19	17188	97,200	-0,010	1,77	-0,06	-0,05
	55	99,00	17208	99,000	0,000	1,81	0,04	-0,04
	56	100,80	17210	100,800	0,000	1,80	-0,01	-0,05
	57	102,61	17228	102,600	0,010	1,81	0,01	-0,04
	58	104,39	17231	104,400	-0,010	1,78	-0,03	-0,06
	59	106,23	17255	106,200	0,030	1,84	0,06	-0,03
	60	108,00	17249	108,000	0,000	1,77	-0,07	-0,06
	61	109,80	17267	109,800	0,000	1,80	0,03	-0,04
	62	111,61	17279	111,600	0,010	1,81	0,01	-0,06
	63	113,42	17292	113,400	0,020	1,81	0,00	-0,04
	64	115,20	17296	115,200	0,000	1,78	-0,03	-0,05
	65	117,01	17312	117,000	0,010	1,81	0,03	-0,04
	66	118,81	17320	118,800	0,010	1,80	-0,01	-0,05
	67	120,62	17336	120,600	0,020	1,81	0,01	-0,03
	68	122,41	17342	122,400	0,010	1,79	-0,02	-0,05
	69	124,23	17353	124,200	0,030	1,82	0,03	-0,03
	70	126,00	17362	126,000	0,000	1,77	-0,05	-0,07
	71	127,84	17381	127,800	0,040	1,84	0,07	-0,02
	72	129,63	17383	129,600	0,030	1,79	-0,05	-0,05
	73	131,42	17404	131,400	0,020	1,79	0,00	-0,03
	74	133,21	17404	133,200	0,010	1,79	0,00	-0,07
	75	135,04	17420	135,000	0,040	1,83	0,04	-0,03
	76	136,81	17427	136,800	0,010	1,77	-0,06	-0,07
	77	138,63	17444	138,600	0,030	1,82	0,05	-0,02
	78	140,42	17444	140,400	0,020	1,79	-0,03	-0,05
	79	142,24	17467	142,200	0,040	1,82	0,03	-0,02
	80	144,00	17465	144,000	0,000	1,76	-0,06	-0,06
	81	145,84	17491	145,800	0,040	1,84	0,08	-0,03
	82	147,61	17493	147,600	0,010	1,77	-0,07	-0,07
	83	149,45	17512	149,400	0,050	1,84	0,07	-0,01
	84	151,23	17514	151,200	0,030	1,78	-0,06	-0,04
	85	153,04	17533	153,000	0,040	1,81	0,03	-0,02
	86	154,81	17534	154,800	0,010	1,77	-0,04	-0,04
	87	156,64	17547	156,600	0,040	1,83	0,06	-0,03
	88	158,42	17552	158,400	0,020	1,78	-0,05	-0,05
	89	160,22	17571	160,200	0,020	1,80	0,02	-0,03
	90	162,02	17582	162,000	0,020	1,80	0,00	-0,04
	91	163,85	17595	163,800	0,050	1,83	0,03	-0,02
	92	165,61	17602	165,600	0,010	1,76	-0,07	-0,03
	93	167,44	17611	167,400	0,040	1,83	0,07	-0,01
	94	169,23	17620	169,200	0,030	1,79	-0,04	-0,04
	95	171,05	17633	171,000	0,050	1,82	0,03	-0,01
	96	172,84	17644	172,800	0,040	1,79	-0,03	-0,02
	97	174,66	17659	174,600	0,060	1,82	0,03	0,00
	98	176,43	17663	176,400	0,030	1,77	-0,05	-0,02
	99	178,23	17681	178,200	0,030	1,80	0,03	-0,03
	100	180,04	17685	180,000	0,040	1,81	0,01	-0,02
	101	181,85	17704	181,800	0,050	1,81	0,00
	100	180,06	17686	180,000	0,060	1,79	-0,02
	99	178,26	17674	178,200	0,060	1,80	0,01
	98	176,45	17670	176,400	0,050	1,81	0,01
	97	174,66	17661	174,600	0,060	1,79	-0,02
	96	172,86	17653	172,800	0,060	1,80	0,01
	95	171,06	17639	171,000	0,060	1,80	0,00
	94	169,27	17632	169,200	0,070	1,79	-0,01
	93	167,45	17613	167,400	0,050	1,82	0,03
	92	165,64	17610	165,600	0,040	1,81	-0,01
	91	163,87	17593	163,800	0,070	1,77	-0,04
	90	162,06	17588	162,000	0,060	1,81	0,04
	89	160,25	17572	160,200	0,050	1,81	0,00
	88	158,47	17567	158,400	0,070	1,78	-0,03
	87	156,67	17551	156,600	0,070	1,80	0,02
	86	154,85	17545	154,800	0,050	1,82	0,02
	85	153,06	17530	153,000	0,060	1,79	-0,03
	84	151,27	17525	151,200	0,070	1,79	0,00
	83	149,46	17508	149,400	0,060	1,81	0,02
	82	147,68	17506	147,600	0,080	1,78	-0,03
	81	145,87	17487	145,800	0,070	1,81	0,03
	80	144,06	17484	144,000	0,060	1,81	0,00
	79	142,26	17466	142,200	0,060	1,80	-0,01
	78	140,47	17463	140,400	0,070	1,79	-0,01
	77	138,65	17444	138,600	0,050	1,82	0,03
	76	136,88	17442	136,800	0,080	1,77	-0,05
	75	135,07	17423	135,000	0,070	1,81	0,04
	74	133,28	17421	133,200	0,080	1,79	-0,02
	73	131,45	17401	131,400	0,050	1,83	0,04
	72	129,68	17397	129,600	0,080	1,77	-0,06
	71	127,86	17380	127,800	0,060	1,82	0,05
	70	126,07	17378	126,000	0,070	1,79	-0,03
	69	124,26	17358	124,200	0,060	1,81	0,02
	68	122,46	17358	122,400	0,060	1,80	-0,01
	67	120,65	17336	120,600	0,050	1,81	0,01
	66	118,86	17335	118,800	0,060	1,79	-0,02
	65	117,05	17317	117,000	0,050	1,81	0,02
	64	115,25	17313	115,200	0,050	1,80	-0,01
	63	113,46	17292	113,400	0,060	1,79	-0,01
	62	111,67	17288	111,600	0,070	1,79	0,00
	61	109,84	17270	109,800	0,040	1,83	0,04
	60	108,06	17270	108,000	0,060	1,78	-0,05
	59	106,26	17250	106,200	0,060	1,80	0,02
	58	104,45	17245	104,400	0,050	1,81	0,01
	57	102,65	17225	102,600	0,050	1,80	-0,01
	56	100,85	17226	100,800	0,050	1,80	0,00
	55	99,04	17205	99,000	0,040	1,81	0,01
	54	97,24	17204	97,200	0,040	1,80	-0,01
	53	95,45	17181	95,400	0,050	1,79	-0,01
	52	93,65	17182	93,600	0,050	1,80	0,01
	51	91,85	17162	91,800	0,050	1,80	0,00
	50	90,05	17162	90,000	0,050	1,80	0,00
	49	88,23	17140	88,200	0,030	1,82	0,02
	48	86,44	17140	86,400	0,040	1,79	-0,03
	47	84,65	17121	84,600	0,050	1,79	0,00
	46	82,84	17121	82,800	0,040	1,81	0,02
	45	81,04	17097	81,000	0,040	1,80	-0,01
	44	79,24	17095	79,200	0,040	1,80	0,00
	43	77,44	17079	77,400	0,040	1,80	0,00
	42	75,63	17073	75,600	0,030	1,81	0,01
	41	73,83	17057	73,800	0,030	1,80	-0,01
	40	72,04	17054	72,000	0,040	1,79	-0,01
	39	70,22	17032	70,200	0,020	1,82	0,03
	38	68,43	17033	68,400	0,030	1,79	-0,03
	37	66,63	17011	66,600	0,030	1,80	0,01
	36	64,83	17010	64,800	0,030	1,80	0,00
	35	63,04	16991	63,000	0,040	1,79	-0,01
	34	61,24	16990	61,200	0,040	1,80	0,01
	33	59,41	16968	59,400	0,010	1,83	0,03
	32	57,63	16967	57,600	0,030	1,78	-0,05
	31	55,83	16947	55,800	0,030	1,80	0,02
	30	54,02	16945	54,000	0,020	1,81	0,01
	29	52,22	16926	52,200	0,020	1,80	-0,01
	28	50,43	16926	50,400	0,030	1,79	-0,01
	27	48,61	16905	48,600	0,010	1,82	0,03
	26	46,82	16905	46,800	0,020	1,79	-0,03
	25	45,02	16883	45,000	0,020	1,80	0,01
	24	43,22	16882	43,200	0,020	1,80	0,00
	23	41,42	16863	41,400	0,020	1,80	0,00
	22	39,64	16863	39,600	0,040	1,78	-0,02
	21	37,81	16841	37,800	0,010	1,83	0,05
	20	36,02	16841	36,000	0,020	1,79	-0,04
	19	34,23	16820	34,200	0,030	1,79	0,00
	18	32,42	16819	32,400	0,020	1,81	0,02
	17	30,60	16798	30,600	0,000	1,82	0,01
	16	28,83	16798	28,800	0,030	1,77	-0,05
	15	27,02	16781	27,000	0,020	1,81	0,04
	14	25,21	16777	25,200	0,010	1,81	0,00
	13	23,42	16760	23,400	0,020	1,79	-0,02
	12	21,62	16751	21,600	0,020	1,80	0,01
	11	19,80	16742	19,800	0,000	1,82	0,02
	10	18,03	16732	18,000	0,030	1,77	-0,05
	9	16,23	16716	16,200	0,030	1,80	0,03
	8	14,41	16712	14,400	0,010	1,82	0,02
	7	12,62	16696	12,600	0,020	1,79	-0,03
	6	10,81	16690	10,800	0,010	1,81	0,02
	5	9,00	16674	9,000	0,000	1,81	0,00
	4	7,22	16670	7,200	0,020	1,78	-0,03
	3	5,42	16653	5,400	0,020	1,80	0,02
	2	3,60	16647	3,600	0,000	1,82	0,02
	1	1,81	16632	1,800	0,010	1,79	-0,03
	0	0,02	16624	0,000	0,020	1,79	0,00

---

Sheet 3: Arkusz3

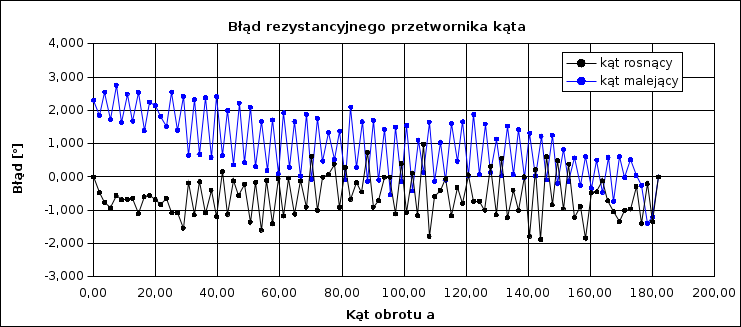

2.	Badanie dokładności rezystancyjnego przetwornika kąta obrotu
	Obliczenia:
	rezystancja początkowa R0 =							16610	W
	rezystancja końcowa Rk =							17704	W
	różnica rezystancji DR =							1094	W
	kąt maksymalny a max =							181,85	°
	nachylenie charakterystyki DR = f(a) a = DR/a max =							6,016	W/°
	kąt jako funkcja rezystancji a(DR) = DR/a								Tabela 2
	błąd Da = a(DR) - a								Tabela 2
	błąd maksymalny Da max = max |Da| =							2,753	°
	względny błąd nieliniowości da max = Da max/360° =							0,76	%
	odchylenie standardowe pojedyńczego pomiaru s =							1,115	°
	Tabela 2.
	k	a [°]	R	DR	a(DR)	Da
	0	0,00	16610	0	0,000	0,000
	1	1,80	16618	8	1,330	-0,470
	2	3,59	16627	17	2,826	-0,764
	3	5,42	16637	27	4,488	-0,932
	4	7,21	16650	40	6,649	-0,561
	5	9,00	16660	50	8,311	-0,689
	6	10,81	16671	61	10,140	-0,670
	7	12,61	16682	72	11,968	-0,642
	8	14,40	16690	80	13,298	-1,102
	9	16,22	16704	94	15,625	-0,595
	10	18,01	16715	105	17,454	-0,556
	11	19,80	16725	115	19,116	-0,684
	12	21,61	16735	125	20,778	-0,832
	13	23,41	16747	137	22,773	-0,637
	14	25,18	16755	145	24,103	-1,077
	15	27,01	16766	156	25,931	-1,079
	16	28,80	16774	164	27,261	-1,539
	17	30,60	16793	183	30,419	-0,181			Uwaga: drukować tylko pierwszą stronę tego arkusza.
	18	32,39	16798	188	31,250	-1,140
	19	34,22	16815	205	34,076	-0,144
	20	35,99	16820	210	34,907	-1,083
	21	37,80	16835	225	37,401	-0,399
	22	39,59	16841	231	38,398	-1,192
	23	41,40	16860	250	41,556	0,156
	24	43,18	16863	253	42,055	-1,125
	25	45,00	16880	270	44,881	-0,119
	26	46,77	16888	278	46,211	-0,559
	27	48,59	16901	291	48,371	-0,219
	28	50,39	16905	295	49,036	-1,354
	29	52,19	16923	313	52,028	-0,162
	30	53,96	16925	315	52,361	-1,599
	31	55,79	16945	335	55,685	-0,105
	32	57,59	16948	338	56,184	-1,406
	33	59,39	16967	357	59,342	-0,048
	34	61,18	16971	361	60,007	-1,173
	35	62,70	16987	377	62,667	-0,033
	36	64,78	16993	383	63,664	-1,116
	37	66,61	17010	400	66,490	-0,120
	38	68,39	17016	406	67,487	-0,903
	39	70,19	17036	426	70,812	0,622
	40	71,98	17037	427	70,978	-1,002
	41	73,81	17054	444	73,804	-0,006
	42	75,57	17065	455	75,632	0,062
	43	77,41	17078	468	77,793	0,383
	44	79,20	17081	471	78,292	-0,908
	45	81,00	17099	489	81,284	0,284
	46	82,79	17104	494	82,115	-0,675
	47	84,62	17118	508	84,442	-0,178
	48	86,39	17127	517	85,938	-0,452
	49	88,19	17145	535	88,930	0,740
	50	90,00	17146	536	89,097	-0,903
	51	91,80	17158	548	91,091	-0,709
	52	93,59	17173	563	93,585	-0,005
	53	95,42	17184	574	95,413	-0,007
	54	97,19	17188	578	96,078	-1,112
	55	99,00	17208	598	99,402	0,402
	56	100,80	17210	600	99,735	-1,065
	57	102,61	17228	618	102,727	0,117
	58	104,39	17231	621	103,226	-1,164
	59	106,23	17255	645	107,215	0,985
	60	108,00	17249	639	106,218	-1,782
	61	109,80	17267	657	109,210	-0,590
	62	111,61	17279	669	111,204	-0,406
	63	113,42	17292	682	113,365	-0,055
	64	115,20	17296	686	114,030	-1,170
	65	117,01	17312	702	116,690	-0,320
	66	118,81	17320	710	118,020	-0,790
	67	120,62	17336	726	120,679	0,059
	68	122,41	17342	732	121,677	-0,733
	69	124,23	17353	743	123,505	-0,725
	70	126,00	17362	752	125,001	-0,999
	71	127,84	17381	771	128,159	0,319
	72	129,63	17383	773	128,492	-1,138
	73	131,42	17404	794	131,983	0,563
	74	133,21	17404	794	131,983	-1,227
	75	135,04	17420	810	134,642	-0,398
	76	136,81	17427	817	135,806	-1,004
	77	138,63	17444	834	138,632	0,002
	78	140,42	17444	834	138,632	-1,788
	79	142,24	17467	857	142,455	0,215
	80	144,00	17465	855	142,122	-1,878
	81	145,84	17491	881	146,444	0,604
	82	147,61	17493	883	146,777	-0,833
	83	149,45	17512	902	149,935	0,485
	84	151,23	17514	904	150,267	-0,963
	85	153,04	17533	923	153,426	0,386
	86	154,81	17534	924	153,592	-1,218
	87	156,64	17547	937	155,753	-0,887
	88	158,42	17552	942	156,584	-1,836
	89	160,22	17571	961	159,742	-0,478
	90	162,02	17582	972	161,571	-0,449
	91	163,85	17595	985	163,731	-0,119
	92	165,61	17602	992	164,895	-0,715
	93	167,44	17611	1001	166,391	-1,049
	94	169,23	17620	1010	167,887	-1,343
	95	171,05	17633	1023	170,048	-1,002
	96	172,84	17644	1034	171,877	-0,963
	97	174,66	17659	1049	174,370	-0,290
	98	176,43	17663	1053	175,035	-1,395
	99	178,23	17681	1071	178,027	-0,203
	100	180,04	17685	1075	178,692	-1,348
	101	181,85	17704	1094	181,850	0,000
	100	180,06	17686	1076	178,858	-1,202
	99	178,26	17674	1064	176,863	-1,397
	98	176,45	17670	1060	176,198	-0,252
	97	174,66	17661	1051	174,702	0,042
	96	172,86	17653	1043	173,373	0,513
	95	171,06	17639	1029	171,045	-0,015
	94	169,27	17632	1022	169,882	0,612
	93	167,45	17613	1003	166,724	-0,726
	92	165,64	17610	1000	166,225	0,585
	91	163,87	17593	983	163,399	-0,471
	90	162,06	17588	978	162,568	0,508
	89	160,25	17572	962	159,908	-0,342
	88	158,47	17567	957	159,077	0,607
	87	156,67	17551	941	156,418	-0,252
	86	154,85	17545	935	155,420	0,570
	85	153,06	17530	920	152,927	-0,133
	84	151,27	17525	915	152,096	0,826
	83	149,46	17508	898	149,270	-0,190
	82	147,68	17506	896	148,937	1,257
	81	145,87	17487	877	145,779	-0,091
	80	144,06	17484	874	145,281	1,221
	79	142,26	17466	856	142,288	0,028
	78	140,47	17463	853	141,790	1,320
	77	138,65	17444	834	138,632	-0,018
	76	136,88	17442	832	138,299	1,419
	75	135,07	17423	813	135,141	0,071
	74	133,28	17421	811	134,808	1,528
	73	131,45	17401	791	131,484	0,034
	72	129,68	17397	787	130,819	1,139
	71	127,86	17380	770	127,993	0,133
	70	126,07	17378	768	127,661	1,591
	69	124,26	17358	748	124,336	0,076
	68	122,46	17358	748	124,336	1,876
	67	120,65	17336	726	120,679	0,029
	66	118,86	17335	725	120,513	1,653
	65	117,05	17317	707	117,521	0,471
	64	115,25	17313	703	116,856	1,606
	63	113,46	17292	682	113,365	-0,095
	62	111,67	17288	678	112,700	1,030
	61	109,84	17270	660	109,708	-0,132
	60	108,06	17270	660	109,708	1,648
	59	106,26	17250	640	106,384	0,124
	58	104,45	17245	635	105,553	1,103
	57	102,65	17225	615	102,228	-0,422
	56	100,85	17226	616	102,395	1,545
	55	99,04	17205	595	98,904	-0,136
	54	97,24	17204	594	98,738	1,498
	53	95,45	17181	571	94,914	-0,536
	52	93,65	17182	572	95,081	1,431
	51	91,85	17162	552	91,756	-0,094
	50	90,05	17162	552	91,756	1,706
	49	88,23	17140	530	88,099	-0,131
	48	86,44	17140	530	88,099	1,659
	47	84,65	17121	511	84,941	0,291
	46	82,84	17121	511	84,941	2,101
	45	81,04	17097	487	80,952	-0,088
	44	79,24	17095	485	80,619	1,379
	43	77,44	17079	469	77,959	0,519
	42	75,63	17073	463	76,962	1,332
	41	73,83	17057	447	74,303	0,473
	40	72,04	17054	444	73,804	1,764
	39	70,22	17032	422	70,147	-0,073
	38	68,43	17033	423	70,313	1,883
	37	66,63	17011	401	66,656	0,026
	36	64,83	17010	400	66,490	1,660
	35	63,04	16991	381	63,332	0,292
	34	61,24	16990	380	63,165	1,925
	33	59,41	16968	358	59,509	0,099
	32	57,63	16967	357	59,342	1,712
	31	55,83	16947	337	56,018	0,188
	30	54,02	16945	335	55,685	1,665
	29	52,22	16926	316	52,527	0,307
	28	50,43	16926	316	52,527	2,097
	27	48,61	16905	295	49,036	0,426
	26	46,82	16905	295	49,036	2,216
	25	45,02	16883	273	45,379	0,359
	24	43,22	16882	272	45,213	1,993
	23	41,42	16863	253	42,055	0,635
	22	39,64	16863	253	42,055	2,415
	21	37,81	16841	231	38,398	0,588
	20	36,02	16841	231	38,398	2,378
	19	34,23	16820	210	34,907	0,677
	18	32,42	16819	209	34,741	2,321
	17	30,60	16798	188	31,250	0,650
	16	28,83	16798	188	31,250	2,420
	15	27,02	16781	171	28,424	1,404
	14	25,21	16777	167	27,760	2,550
	13	23,42	16760	150	24,934	1,514
	12	21,62	16751	141	23,438	1,818
	11	19,80	16742	132	21,942	2,142
	10	18,03	16732	122	20,279	2,249
	9	16,23	16716	106	17,620	1,390
	8	14,41	16712	102	16,955	2,545
	7	12,62	16696	86	14,295	1,675
	6	10,81	16690	80	13,298	2,488
	5	9,00	16674	64	10,638	1,638
	4	7,22	16670	60	9,973	2,753
	3	5,42	16653	43	7,148	1,728
	2	3,60	16647	37	6,150	2,550
	1	1,81	16632	22	3,657	1,847
	0	0,02	16624	14	2,327	2,307
