4. MATERIAŁ NAUCZANIA

4.1. Elementy mechanizmów udźwigu dźwignic montażowych

4.1.1. Materiał nauczania

Elementami mechanizmów udźwigu żurawi oraz suwnic są krążki, wielokrążki, liny stalowe

oraz wciągarki; stosuje się je nieraz jako sprzęt pomocniczy przy montażu.

Liny stosowane przy pracach transportowych i montażowych mają przekrój kołowy.

Wyrabia się je z drutu stalowego o średnicy 0,5 ÷2,0 mm. Od sposobu splatania drutu zależy
konstrukcja liny oraz zakres jej stosowania. Liny stosowane w robotach montażowych
przedstawiają poniższe rysunki.

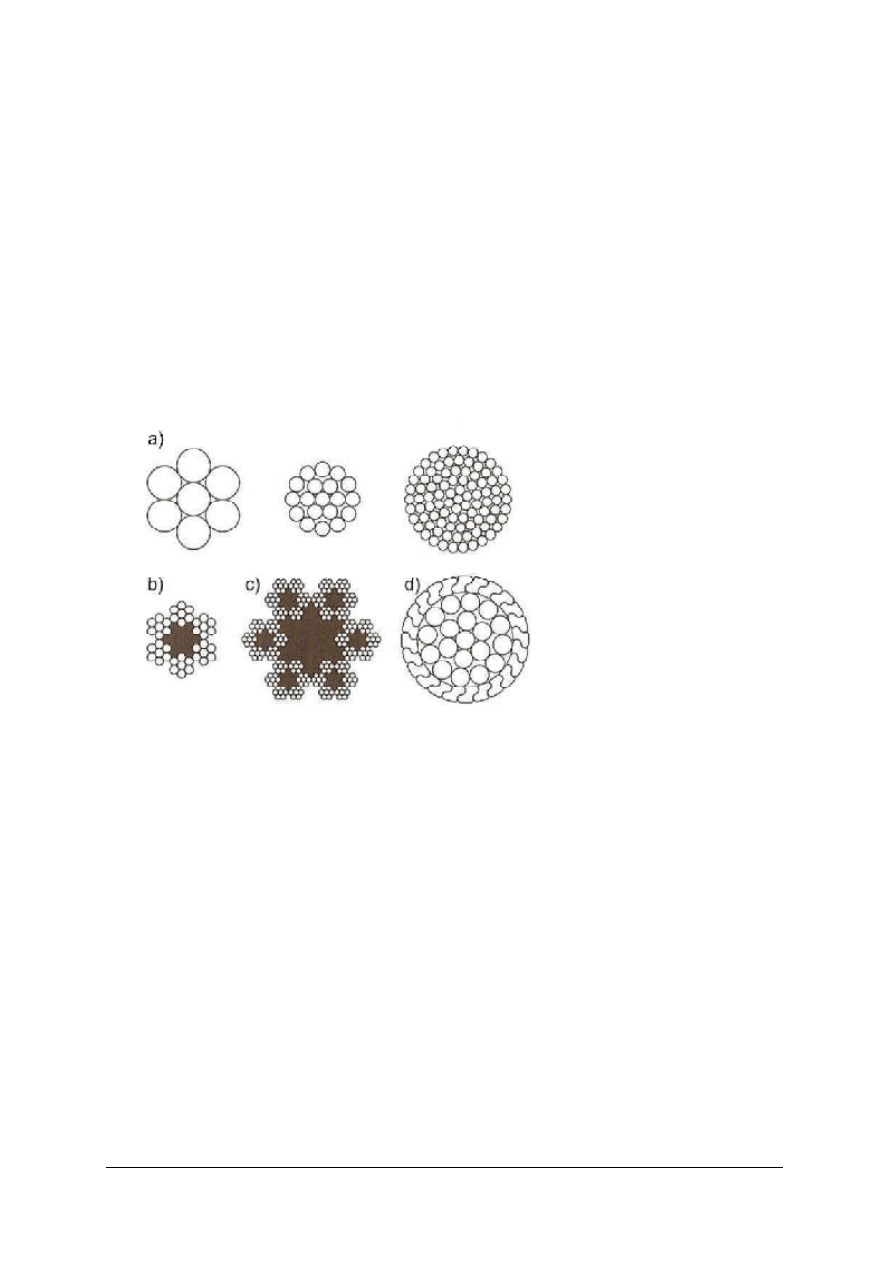

Rys. 1. Rodzaje lin: a) jednozwite, b) dwuzwita, c) trójzwita, d) jednozwita o przekroju zamkniętym [2, s. 260]

Liny jednozwite składają się z drutów jednakowej średnicy, splecionych spiralnie dookoła

drutu centralnego. Odznaczają się one dużą sztywnością i są stosowane jako odciągi do
kotwienia urządzeń montażowych. Nie są stosowane do wciągarek, krążków i wielokrążków.

Liny dwuzwite - współzwite składają się ze splotów, które z kolei są plecione z drutów

(nitek). Sploty są rozłożone w jednej lub dwóch warstwach dookoła rdzenia konopnego lub
stalowego. Stosuje się je do podnoszenia konstrukcji, a także do zawiesi linowych.

Typ liny określa się symbolem, np. 6x37 + 1K w którym oznaczono:

6 – liczbę splotów,

37 – liczbę drutów w każdym splocie,

K – rdzeń niemetaliczny (konopny)

Podobne zastosowanie mają liny dwuzwite – przeciwzwite w których druty w splocie

skręcane są w jednym kierunku, a sploty w kierunku odwrotnym, oraz liny trójzwite.

Sposoby łączenia lin i tworzenia przewlek przedstawia poniższy rysunek.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

8

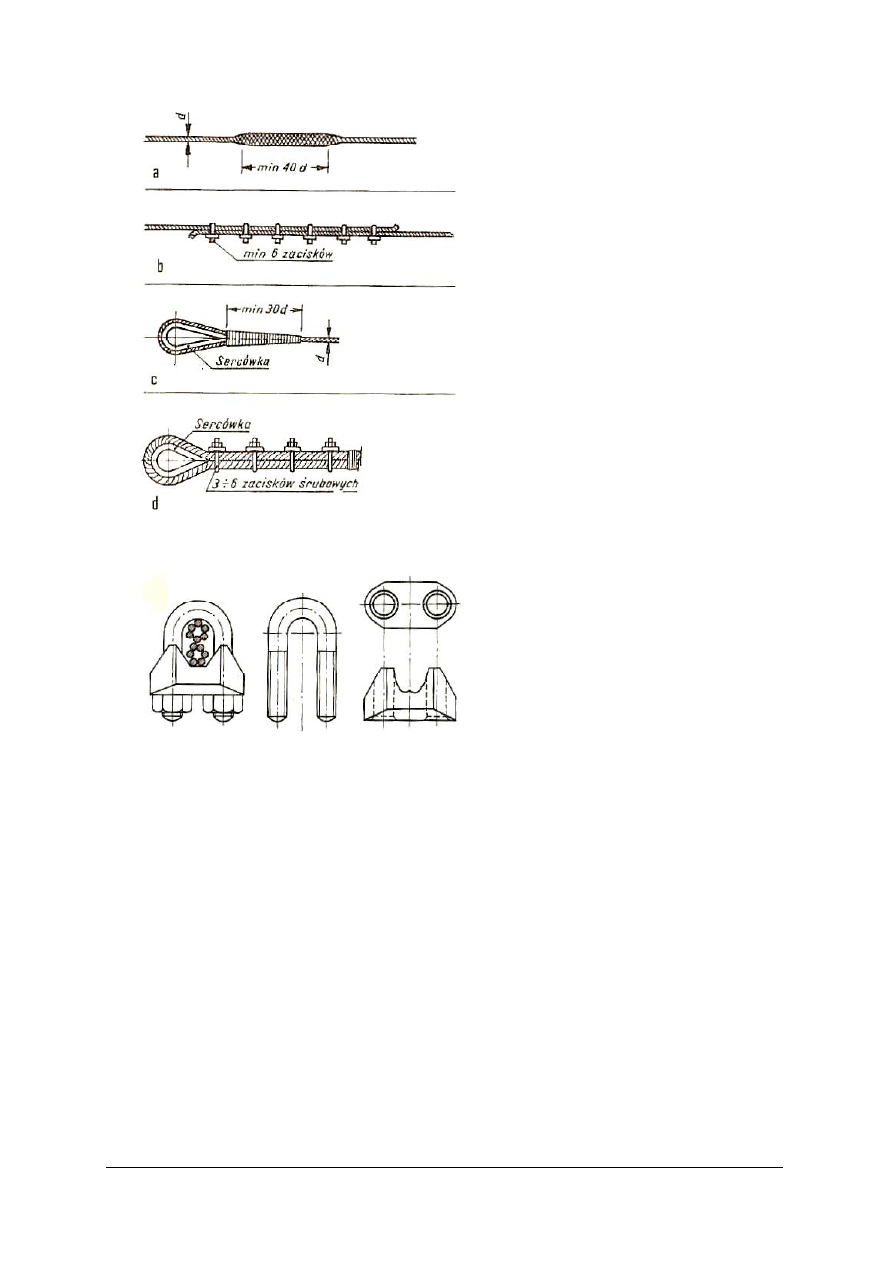

Rys. 2. Łączenie lin stalowych i tworzenie przewlek [2, s. 259]

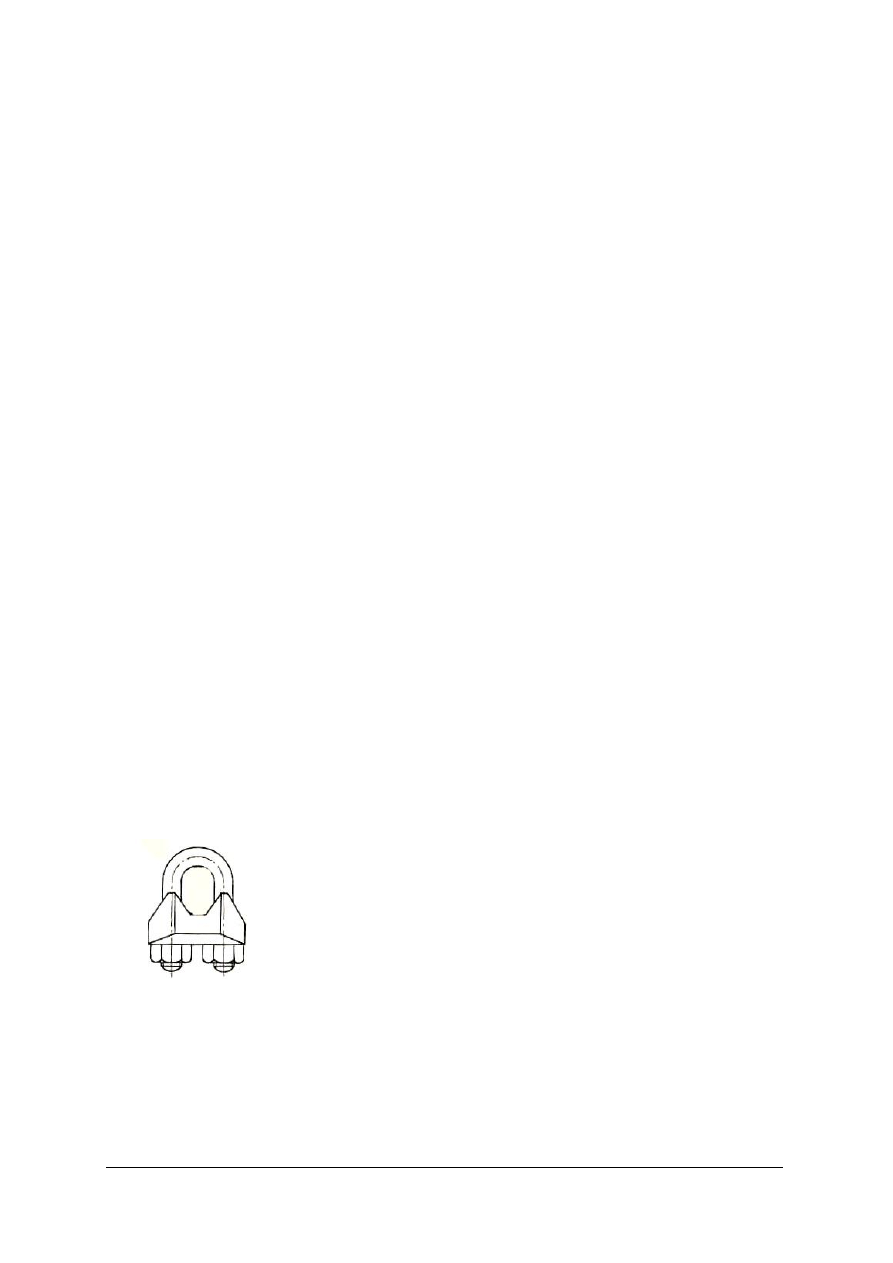

Rys. 3. Zacisk do łączenia końcówki liny [6, s. 239]

Rodzaje niezbędnych lin i średnice powinny być podawane w projektach technologii

i organizacji montażu. Czas eksploatacji lin stalowych zależy od ich konstrukcji, sposobu
i częstotliwości obciążania, średnicy krążków i bębnów, na które są nawijane liny, oraz od
sposobów ich konserwacji.

Przy wycofaniu liny z użycia decydują następujące oznaki jej uszkodzenia:

– pęknięcie 50% drutów w jednym splocie na odcinku równym ośmiu średnicom liny,

– uszkodzenia gniazdowe liny w postaci miejscowego pęknięcia 10% liczby drutów liny,

– zgniecenie i zdeformowanie liny,

– wyraźnie widoczne bez pomiaru zmniejszenie lub zwiększenie średnicy liny w stosunku do

nominalnej,

– wydłużenie się liny o 2% pierwotnej jej długości.

O okresie bezpieczeństwa i użytkowania lin w bardzo poważnym stopniu decyduje ich

konserwacja. Liny powinny być przechowywane w suchych i przewiewnych pomieszczeniach,
nawinięte na bębny, krzyżaki lub w kręgi. Nie wolno magazynować lin bezpośrednio na ziemi,
lecz należy rozwieszać je lub układać na drewnianych podłogach (podkładach).

a - połączenie stałe dwóch odcinków lin. Końce
odcinków nałożone na siebie i ściśle owinięte
drutem,
b – połączenie tymczasowe za pomocą
zacisków linowych,
c – przewleka uzbrojona w sercówkę,
utworzona przez wplecenie końcówki w linę
d – przewleka utworzona przez zamocowanie
końcówki liny za pomocą zacisków linowych

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

9

Liny muszą być smarowane aby nie ulegały rdzewieniu. Ponadto smarowanie lin zmniejsza

tarcie pomiędzy drutami liny zapobiegając szybkiemu ich ścieraniu i zużyciu. Smarowanie
przeprowadza się przed wydaniem lin z magazynu, okresowo w czasie pracy na budowie oraz
przy dłuższym przechowywaniu ich w magazynie. Smarowanie przeprowadza się ręcznie lub
mechanicznie, stosując smar podgrzany do temperatury 70 ÷ 80 °C. Przed smarowaniem liny
muszą być oczyszczone z brudu, rdzy, kurzu i starego smaru przez przemycie naftą.
Nieprawidłowe odwijanie lin powoduje ich uszkodzenia; nie mogą więc liny ocierać się o
metale, tworzyć pętli lub zagięć. W czasie podnoszenia ciężaru niedopuszczalne jest szarpanie
liną, bowiem wpływa to bardzo szkodliwie na stan liny i może doprowadzić do jej zerwania.
Pojedyncze, pęknięte druty liny należy wyłamywać, ażeby wyeliminować możliwość jej
uszkodzeń. Bardzo ważne jest prawidłowe nawijanie lin na bębny wciągarek oraz krzyżaki,
kręgi lub bębny służące do magazynowania, jak również odwijanie ich z tych urządzeń.

Krążki stosuje się przede wszystkim do zmian kierunku przebiegu lin oraz w złożonych

urządzeniach podnośnych jako najprostszy samodzielny sprzęt do transportu pionowego. Osadza
się je na osiach stałych, nie obracających się, ułożyskowanych ślizgowo lub tocznie. Zblocze
składa się z jednego lub kilku krążków linowych zamocowanych w obudowie wyposażonej
w hak lub ucho przeznaczone do zamocowania zblocza do konstrukcji lub kotwi.

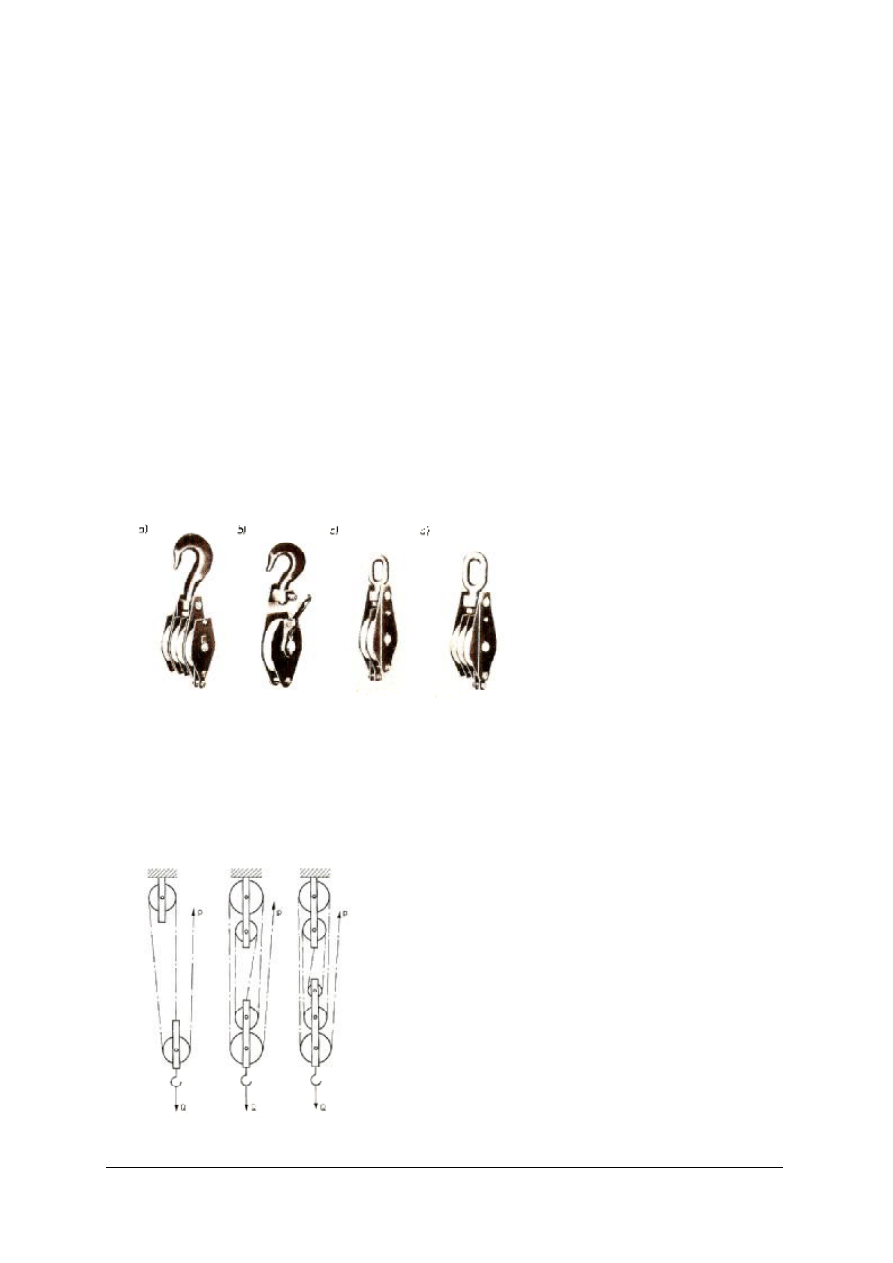

Rys. 4. Zblocza: a) czterorolkowe, b) jednorolkowe z uchylną częścią obudowy ułatwiającą założenie liny,

c) dwurolkowe z uchem d) trzyrolkowe z uchem [6, s. 245]

Wielokrążki służą do zmniejszenia siły ciągnącej, im więcej krążków w zbloczu tym

mniejszą siłą musimy zadziałać aby podnieść ciężar. Praktycznie można przyjąć zasadę, że
w przybliżeniu każdy dodatkowy krążek zmniejsza siłę czynną o połowę. Schematy działania
wielokrążków pokazują rysunki.

Rys. 5. Schematy olinowania wielokrążków [6, s. 246]

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

10

Wielokrążki stosuje się dźwignicach (żurawie, suwnice, wyciągi). Stosuje się je nieraz jako

samodzielne urządzenia do podnoszenia lub ciągnięcia dużych ciężarów stosunkowo małą siłą.
Na każdym zbloczu podany jest jego udźwig, tzn. dopuszczalna masa, jaką można nim podnieść.
Udźwigu tego w żadnym przypadku nie wolno przekraczać.

Zależność między siłą P niezbędną do przyłożenia do liny wielokrążka a podnoszoną masą Q

podaje poniższa tabela.

Tab. 1. Zależność między siłą podnoszenia P, a podnoszonym ciężarem Q [6, s. 246]

Liczba krążków

linowych

2

3

4

5

6

7

8

Wsp. f = P/Q

0,54

0,37

0,28

0,23

0,20

0,17

0,15

Przykład

Jaki maksymalny ciężar można wciągnąć zbolczem dwukrążkowym jeżeli wciągarką

możemy zadziałać siłą równą 30 kN (3000 kG).

Rozwiązanie

Q = P/f = 30/0,54 = 55,5 kN (5550 kG).

Wciągarki stosuje się do przemieszczania pionowego, poziomego lub pochyłego elementów,

materiałów lub wstępnie zmontowanych konstrukcji. Jeżeli zastosuje się zblocza kierunkowe, to
wciągarki mogą służyć do podnoszenia elementów konstrukcji lub napinania odciągów. Napęd
wciągarki jest najczęściej elektryczny. Niekiedy stosuje się wciągarki o napędzie ręcznym,
zwłaszcza do wykonywania bardzo precyzyjnych przemieszczeń konstrukcji. Niezależnie od
szczegółów konstrukcyjnych, które mogą być różne, głównymi zespołami składowymi
wciągarki są: układ napędowy, przekładnia zębata z wałkiem, bęben linowy osadzony na
ułożyskowanym wale w korpusie wciągarki, układ hamulcowy. Zwykle wciągarki mają udźwig
do 5 t. Na ich bęben nawijana jest lina o długości do 500 m i średnicy do 22 mm. Bezpieczną
eksploatację wciągarek zapewnia układ hamulcowy, który w sposób natychmiastowy blokuje
obrót bębna z nawiniętą na niego liną nośną. We wciągarkach stosuje się hamulce cierne,
magnetyczne lub mechanizmy zapadkowe.

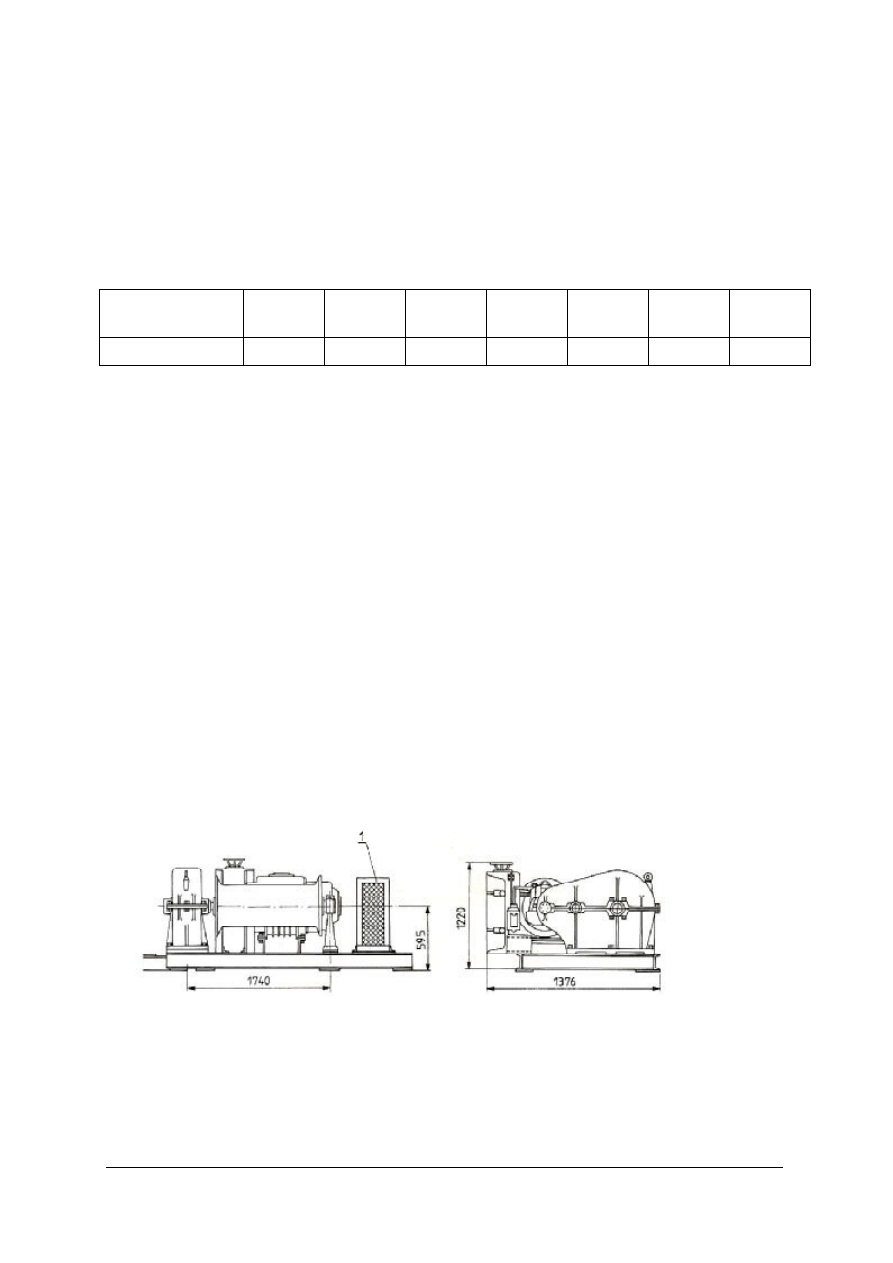

Rys. 6. Wciągarka o napędzie elektrycznym [6, s. 253]

Stateczność wciągarki zapewnia się w wyniku jej zakotwienia w gruncie lub dociążenia

podstawy balastem i wbicia pali oporowych.

1 - rozrusznik

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

11

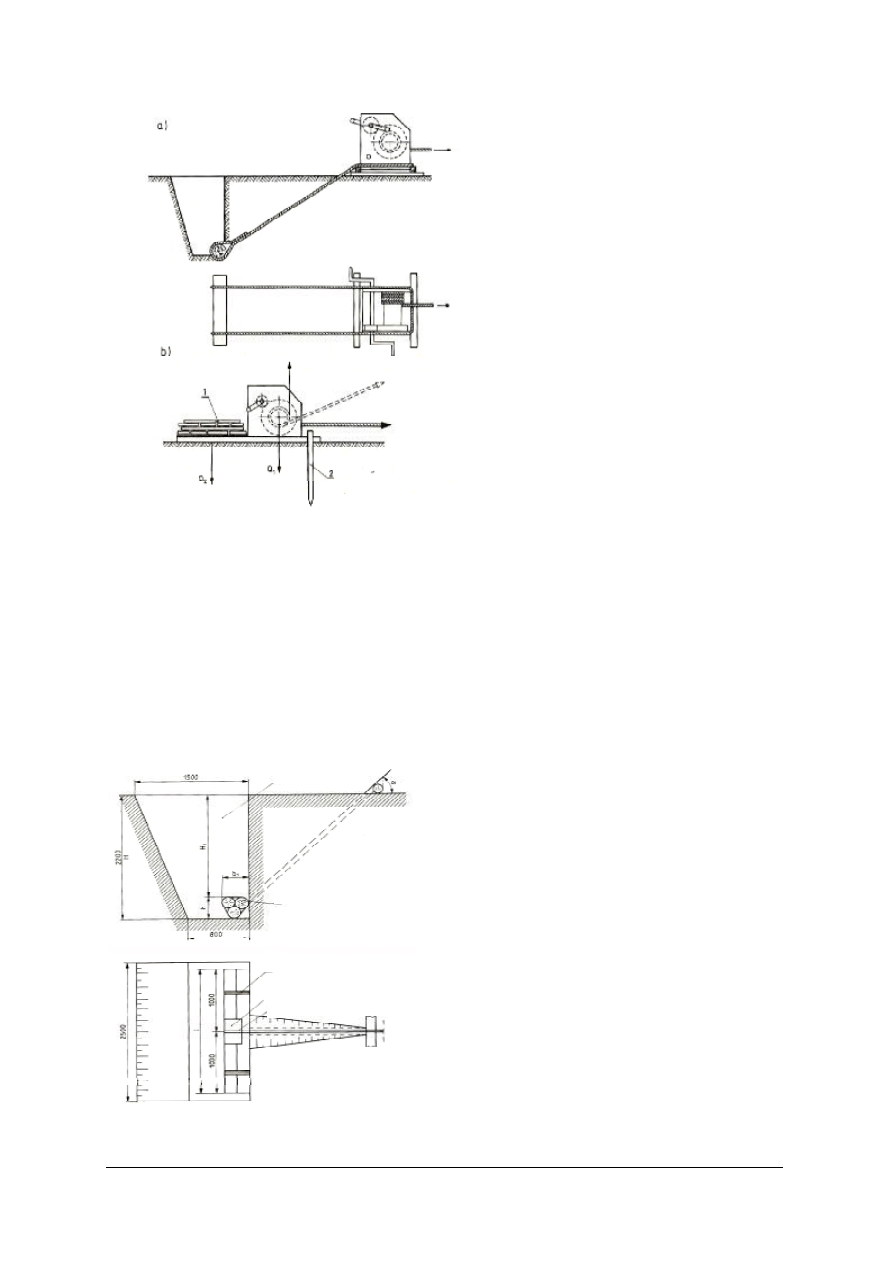

Rys. 7. Zakotwienie wciągarki: a) w gruncie, b) balastem [6, s. 254]

Masę obciążników przyjmuje się taką, aby była ona o 1,5 razy większa od siły w linie.

Ze wzg1ędu na sposób wykonania, kotwie mogą być:

– drewniane bez tarczy oporowej, przeznaczone do przeniesienia siły mniejszej od 50 kN

(rys. 8),

– drewniane z tarczą oporową, przeznaczone do przenoszenia siły większej od 50 kN (rys. 9)

– żelbetowe, przeznaczone do przenoszenia dużych sił, gdy jest wymagane długotrwałe

eksploatowanie kotwi (rys. 10).

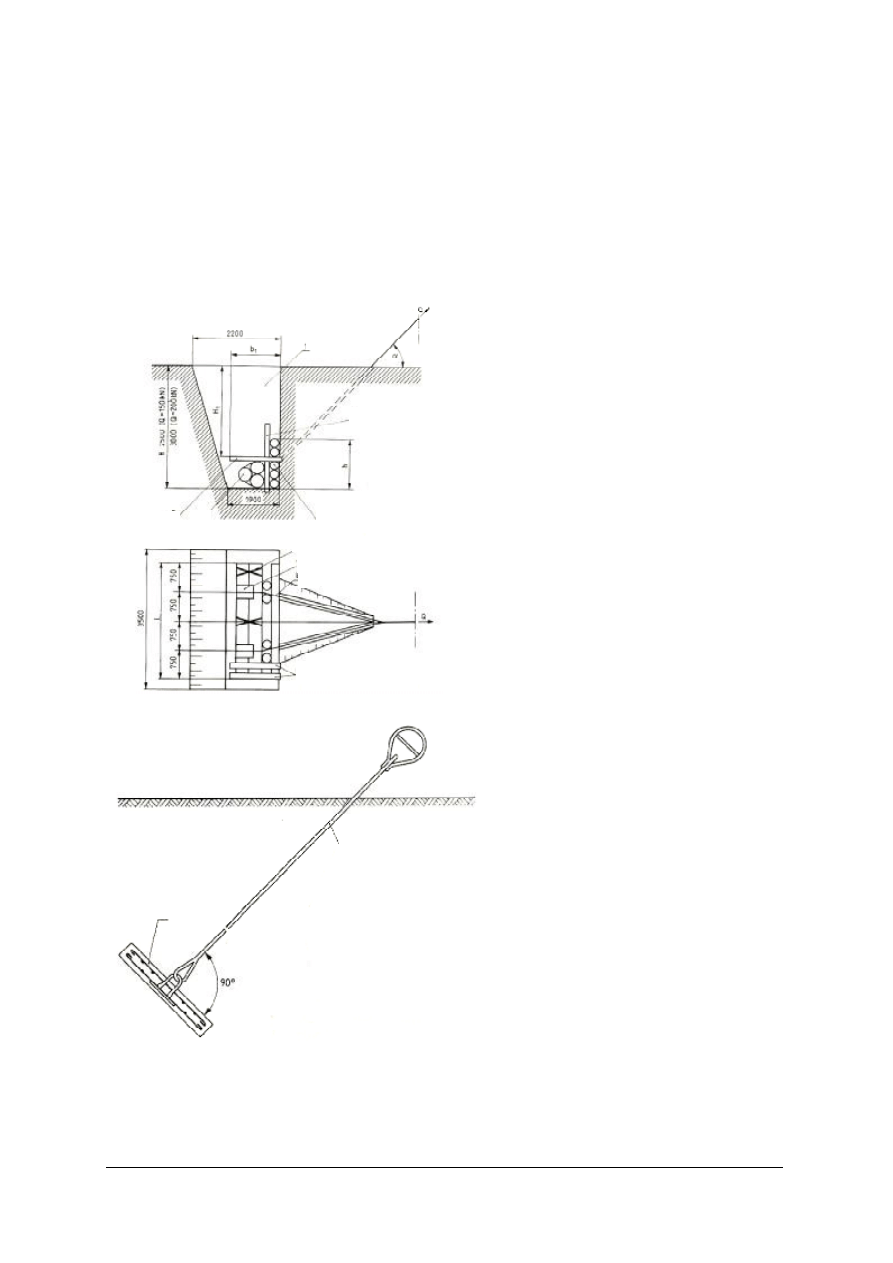

Rys. 8. Kotew bez tarczy oporowej [6, s. 255]

1 - dół kotwiący,
2 - wiązka oporowa,
3 - drut lub lina kotwiąca,
4 - blacha zabezpieczająca,
5 - lina kotwiąca

1 - balast,
2 - pal oporowy

1

2

3

4

5

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

12

Podstawowymi elementami kotwi drewnianych są:

1) dół kotwiowy o wymiarach zależnych od nośności kotwi,

2) drewniana wiązka oporowa przenosząca na podłoże siłę z kotwi; wiązka ta składa się

z okrąglaków, podkładów kolejowych lub desek,

3) liny kotwiące zamocowane do wiązki oporowej i wyprowadzone na zewnątrz dołu

kotwiowego pod kątem odpowiadającym działaniu obciążenia roboczego,

4) zabezpieczenie drewnianych wiązek oporowych przed ich przecięciem liną kotwiącą

(zabezpieczenia te wykonuje się z kształtowników stalowych lub z blachy).

Rys. 9. Kotew z tarczą oporową [6, s. 256]

Rys.10. Żelbetowa płyta jako kotew [6, s. 257]

1 - dół kotwiowy,
2 - wiązka oporowa,
3 - stojak tarczy,
4 - pionowa tarcza oporowa,
5 - pozioma tarcza oporowa,
6 - drut lub lina wiążąca,
7 - blacha zabezpieczająca,
8 - lina kotwiowa

1 - płyta kotwiąca,
2 - pręt

1

2

3

4

5

6

7

8

5

1

2

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

13

4.1.2. Pytania sprawdzające


Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakie liny stosuje się w robotach montażowych?
2. W jaki sposób łączy się liny stalowe?
3. Do czego służą wielokrążki i jaka jest zasada ich pracy?
4. Do czego służą wciągarki i w jaki sposób się je kotwi?

4.1.3. Ćwiczenia


Ćwiczenie 1

Wykonaj tymczasowe połączenie liny stalowej za pomocą zacisków śrubowych.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zorganizować stanowisko pracy do wykonania ćwiczenia,
2) pobrać narzędzia do wykonania połączenia,
3) złożyć do siebie końce lin i ścisnąć zaciskami śrubowymi,
4) stosować przepisy bhp,
5) zaprezentować wykonane ćwiczenie,
6) dokonać oceny wykonanego ćwiczenia.

Wyposażenie stanowiska pracy:

– liny stalowe,
– zaciski linowe,
– komplet kluczy,
– instrukcje bhp,
– literatura z rozdziału 6.

Ćwiczenie 2

Oblicz jaką maksymalną masę można wciągnąć zbloczem czterokrążkowym jeżeli

wciągarką możemy zadziałać siłą równą 5 T.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zapoznać się z konstrukcją i zasadami działania wielokrążków,
2) zorganizować stanowisko pracy do wykonania ćwiczenia,
3) obliczyć masę,
4) zaprezentować wykonane ćwiczenie,
5) dokonać oceny poprawności wykonanego ćwiczenia.

Wyposażenie stanowiska pracy:

– kartki papieru formatu A4,
– przybory do pisania,
– literatura z rozdziału 6.


background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

14

Ćwiczenie 3

Wykonaj zakotwienie drewniane bez tarczy oporowej wciągarki, zgodnie z instrukcją.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zorganizować stanowisko pracy do wykonania ćwiczenia,
2) pobrać narzędzia i sprzęt do wykonania zakotwienia,
3) wykonać wykop,
4) ułożyć drewnianą wiązkę oporową,
5) ułożyć blachę zabezpieczającą,
6) zakotwić linę do wiązki oporowej,
7) stosować przepisy bhp,
8) zaprezentować wykonane ćwiczenie,
9) dokonać oceny wykonanego ćwiczenia.

Wyposażenie stanowiska pracy:

– okrąglaki drewniane,
– drut lub lina wiążąca,
– lina stalowa,
– sztychówki,
– wciągarka,
– instrukcja obsługi i kotwienia wciągarki,
– blacha,
– instrukcje bhp,
– literatura z rozdziału 6.

4.1.4. Sprawdzian postępów

Tak

Nie

Czy potrafisz:
1) wykonać połączenia lin stalowych?

¨

¨

2) obliczyć maksymalną masę jaką możemy wciągać przy zastosowaniu

wielokrążków?

¨

¨

3) wykonać zakotwienie wciągarki?

¨

¨

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

15

4.2. Maszyny montażowe

4.2.1. Materiał nauczania

Żurawie

We współczesnych technologiach robót budowlano-montażowych, a szczególnie robót

specjalistycznych z zakresu budownictwa przemysłowego, w coraz szerszym stopniu stosuje się
duże elementy montażowe, scalone na poziomie terenu. W konsekwencji jest konieczne
dysponowanie przez przedsiębiorstwa wykonawcze środkami transportu pionowego (żurawiami)
umożliwiającymi przemieszczanie na duże wysokości elementów wielkowymiarowych
o znacznej masie. W praktyce przedsiębiorstwa montażowe wykonują pracę równocześnie co
najmniej na kilku placach budowy, na których jest potrzebny ten sam typ żurawi. Musi być
zatem zapewniona możliwość szybkiego przejazdu pomiędzy odległymi nieraz placami budów
i możliwość natychmiastowego przystąpienia do pracy. Cechy te łączą w sobie w bardzo
wysokim stopniu samochodowe żurawie jezdniowe z wysięgnikami teleskopowymi
wysuwanymi hydraulicznie. W Polsce eksploatuje się wiele żurawi tego typu, o różnych
parametrach technicznych (wysokości podnoszenia, wychylenia wysięgnika, udźwigu).

Jedną z takich maszyn jest żuraw samochodowy typu „Krupp KMK 6200 (rys. 11).

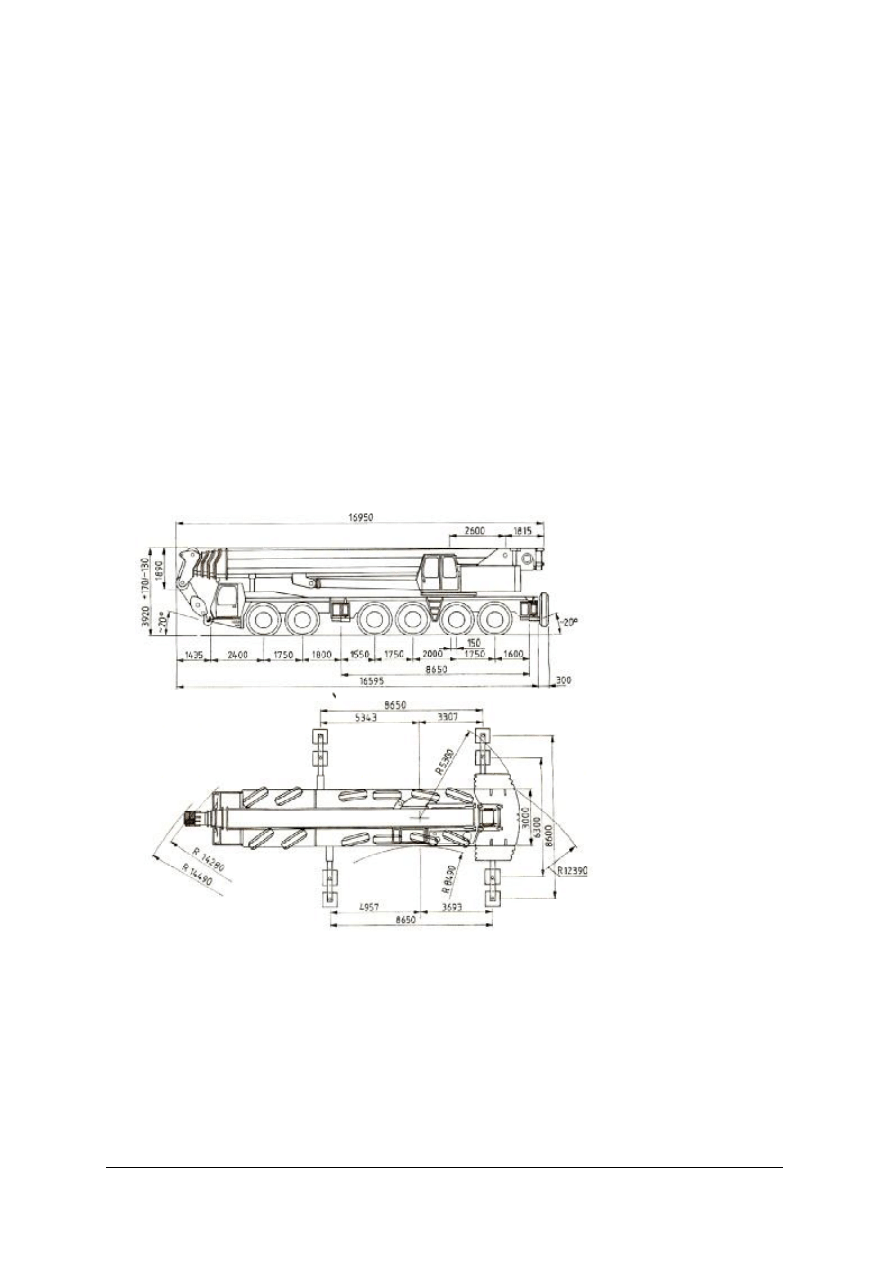

Rys. 11. Żuraw samochodowy z hydraulicznym wysięgnikiem typu „Krupp KMK 6200” [6, s. 260]

Hydraulicznie wysuwany wysięgnik tego żurawia ma 53,0 m. Udźwig, jak każdego żurawia,

zmienia się w zależności od wychylenia wysięgnika. Żuraw „KMK Krupp 6200” podczas pracy
nie stoi na kołach jezdnych, lecz zawsze opiera się na hydraulicznie wysuwanych podporach
bocznych Podpory żurawia są wysuwane hydraulicznie w ciągu około 6 min. Hydrauliczne
wysunięcie wysięgnika na wysokość 53,0 m trwa około 10 minut. Żuraw może poruszać się po
szosach z prędkością do 60 km/h. Wysięgnik żurawia może być przedłużony pomocniczym
wysięgnikiem kratowym o długości 38,0 m, ale wówczas udźwig żurawia jest zmniejszony.
Stosując inne wyposażenie dodatkowe ten samochodowy żuraw można przekształcić w żuraw
wieżowy o zasięgu wysięgnika około 57 m.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

16

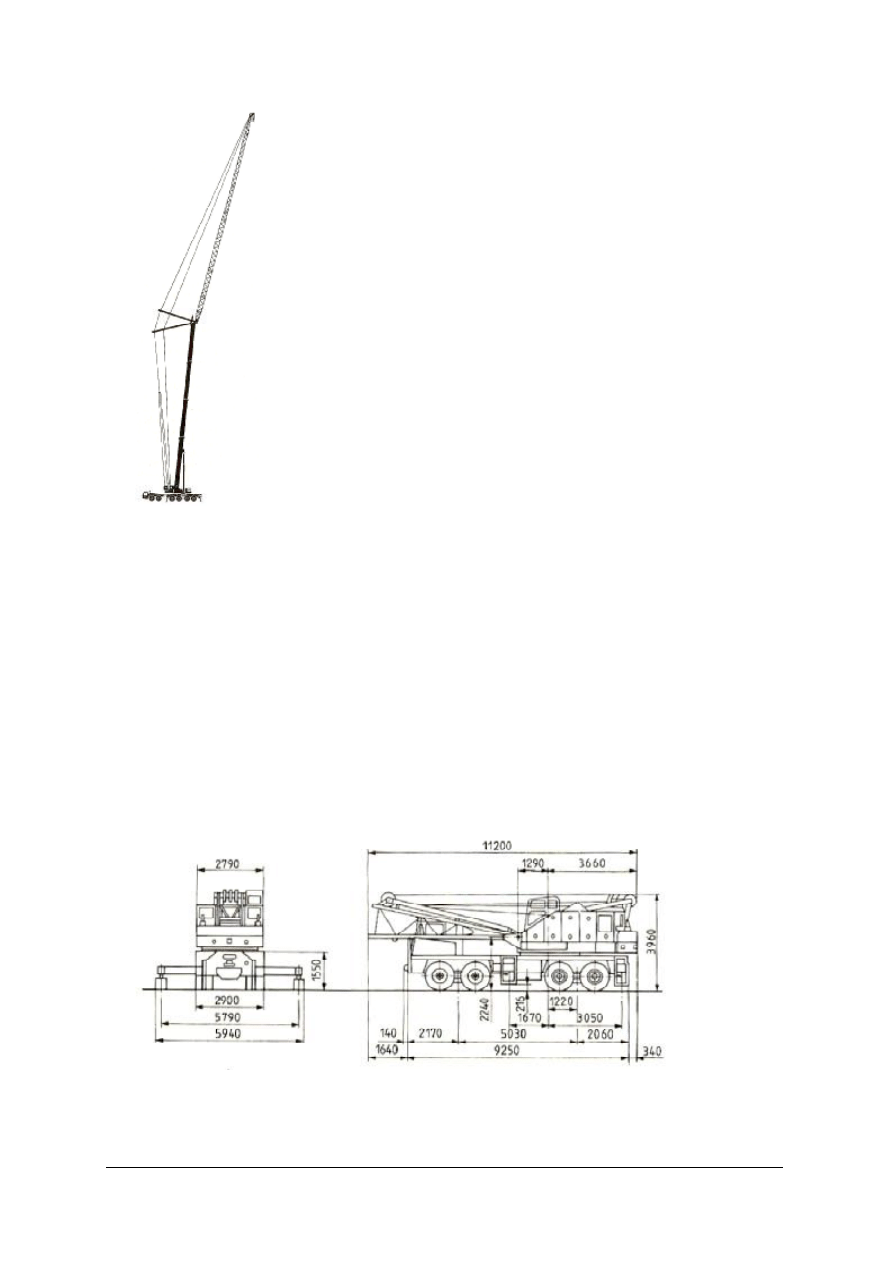

Rys. 12. Żuraw przystosowany jako żuraw wieżowy [6, s. 263]


Żuraw jest wyposażony w komputer pokładowy; operator ma bieżącą informację, jaką masę

ładunku podnosi, jaka jest odległość ładunku od osi żurawia i jaka wysokość ładunku nad
poziomem terenu; inny wskaźnik podaje, jaki jest udźwig żurawia przy tych parametrach pracy.

Mniej efektywne są samochodowe żurawie jezdniowe z wysięgnikami kratowymi. Są one

montowane na podwoziach zbliżonych do podwozi żurawi hydraulicznych, mają więc łatwość
przemieszczania się z jednego placu budowy na drugi. Montaż wysięgnika z segmentów
kratowych jest jednak operacją pracochłonną. Stosowany w Polsce żuraw „Coles Gargantua
Truck” o udźwigu do 60 ton, długości wysięgnika podstawowego 51,8 m porusza się po szosach
tylko z dolną końcówką wysięgnika. Przeciwwaga i pozostałe segmenty kratowe wysięgnika
muszą być transportowane osobno pięcioma samochodami ciężarowymi, w tym jednym
z przyczepą. Montaż wysięgnika na placu budowy wymaga dużego, wolnego placu i współpracy
lekkiego żurawia samochodowego o masie udźwigu 6 t.

Rys. 13. Żuraw „Cole Gargantus” z wysięgnikiem zdemontowanym na okres przejazdu [6, s. 264]

Inną grupę stanowią żurawie torowe. Znajdują one zastosowanie głównie podczas

wznoszenia obiektów budownictwa ogólnego i przemysłowego o długim cyklu budowy.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

17

Żurawie te poza montażem i demontażem na nowym placu budowy wymagają za każdym razem
przygotowania nowego torowiska, ściśle według wymagań dokumentacji techniczno-ruchowej
żurawia. Wysoka jakość wykonania torowiska ma bezpośredni wpływ na bezpieczeństwo pracy
żurawia. Z tych względów prace przygotowawcze do montażu żurawia torowego są drogie.
Żurawie te mają małe zastosowanie w montażu konstrukcji stalowych.

Dobre cechy eksploatacyjne ma polski wieżowy żuraw typu „Mostostal 120/160”.

Rys. 14. Żuraw wieżowy typu „Mostostal” 120/160 [6, s. 265]

Napęd jego mechanizmów roboczych i układu sterowania jest elektryczny – prądem

zmiennym 220/380 V. Żuraw pracuje na torze o rozstawie szyn 6,0 m. Najmniejszy promień
łuku szyny wewnętrznej wynosi 6,0 m. Wieża żurawia składa się z sześciu członów, wysięgnik
z pięciu. Wysięgnik można montować o dwóch długościach: 22,5 i 38,9 m. Żuraw z ładunkiem
na haku może jechać po torze. Praca żurawia jest dopuszczalna, gdy prędkość wiatru nie
przekracza 18 m/s. Jeżeli prędkość ta jest większa, to stateczność pracującego żurawia jest
zagrożona. Żuraw jest wyposażony w wiatromierz, który przy prędkości wiatru 15 m/s powoduje
zapalanie się sygnału świetlnego w kabinie operatora, a przy prędkości wiatru 18 m/s
automatycznie wyłącza wszystkie mechanizmy. Konstrukcja żurawia ma masę około 105,5 t.
Jego transport jest możliwy po zdemontowaniu na elementy nie przekraczające gabarytów
drogowych (szerokość 2,5 m, wysokość 4,0 m). Do przewozu żurawia należy zapewnić 12
samochodów o ładowności 8 t, w tym 8 z dłużycami i 4 z przyczepami platformami. Do
transportu kolejowego należy zamówić 11 wagonów o ładowności 15÷ 17 t i długości 13 m,
w tym jedną platformę niską o wysokości 1,1 m do przewozu korpusu podstawy. Żuraw montuje
uprawniona brygada 8-osobowa w ciągu 14 dni. Do montażu konieczne jest użycie żurawia
samojezdnego o udźwigu co najmniej 10 t, przy wysokości podnoszenia 10 m i wysięgu 8 m.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

18

Żurawie wieżowe samowznoszące są bardzo przydatne w realizacji budynków wysokich.

Przykładem jest tu żuraw produkcji francuskiej „Potain 776 D”.

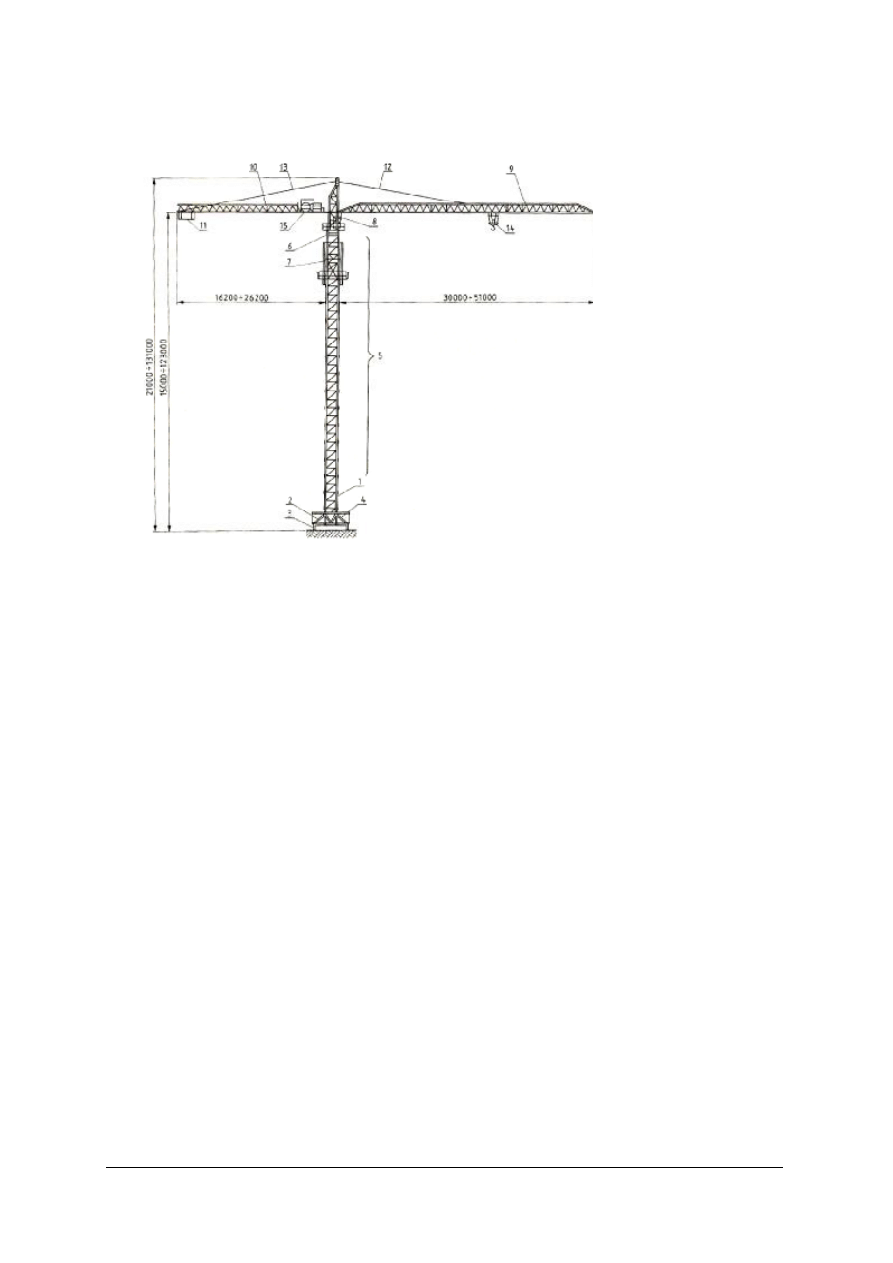

Rys. 15. Żuraw wieżowy samowznoszący typu „Potain” 776D” [6, s. 267]

W zależności od potrzeb żuraw ten można zmontować na torze, zakotwić w fundamencie

lub podwieszać do konstrukcji wsporczej połączonej ze stropami montowanego budynku. W tym
ostatnim wypadku żuraw nazywa się „szybowym”. Jeżeli żuraw jest usytuowany na zewnątrz
montowanego budynku, to wieżę żurawia kotwi się w odstępach około 18÷20 m do budynku.
W takim rozwiązaniu żuraw nazywa się „ przyściennym”. W wersji torowej (rozstaw szyn 6,0
m) podstawa żurawia jest obciążona balastem z płyt betonowych (każda o masie 4 t).
W zależności od wysokości wieży i długości wysięgnika stosuje się 8 lub 20 płyt. Z podstawy
wieży mogą być wymontowane wózki jezdne i zastąpione kotwiami zabetonowanymi
w fundamencie. W wersji przyściennej w fundamencie zabetonowuje się segment wieży
o przekroju 2 x 2 m.

Wieży żurawia samowznoszącego nie montuje się od razu do pełnej wymaganej wysokości.

Jest ona podwyższana w miarę zwiększania wysokości wznoszonego budynku. Wykorzystuje się
w tym celu specjalny segment montażowy, tzw. „klatkę montażową”, tj. kratownicę trójścienną,
która dzięki wyposażeniu w dźwigniki hydrauliczne, rolki i urządzenia kotwiące może być
przemieszczana wzdłuż wieży. Masa własna żurawia z przeciwwagą i wieżą wysokości 120 m
wynosi około 103 t. Do kołowego transportu żurawia koniecznych jest 16 samochodów
o ładowności 4,5 t, a do transportu kolejowego 6 wagonów platformowych. Żuraw montuje
przeszkolona brygada 5-osobowa w ciągu 10 dni. Konieczny jest plac montażowy o wymiarach
10 x 75 m i użycie żurawia samobieżnego mogącego podnieść element konstrukcji żurawia
o masie 13,5 t na wysokość 20 m.

Bardzo często obiekty budowlane, zwłaszcza przemysłowe, wznoszone są w bezpośrednim

sąsiedztwie bocznicy kolejowej. W takich sytuacjach można rozważać użycie od prac
montażowych żurawia kolejowego. Żurawie te używane są w kolejnictwie do prac
ratowniczych. Największe z nich mają udźwig do 250 t, a to umożliwia podnoszenie elementów
montażowych konstrukcji o dużej masie i dużych wymiarach.

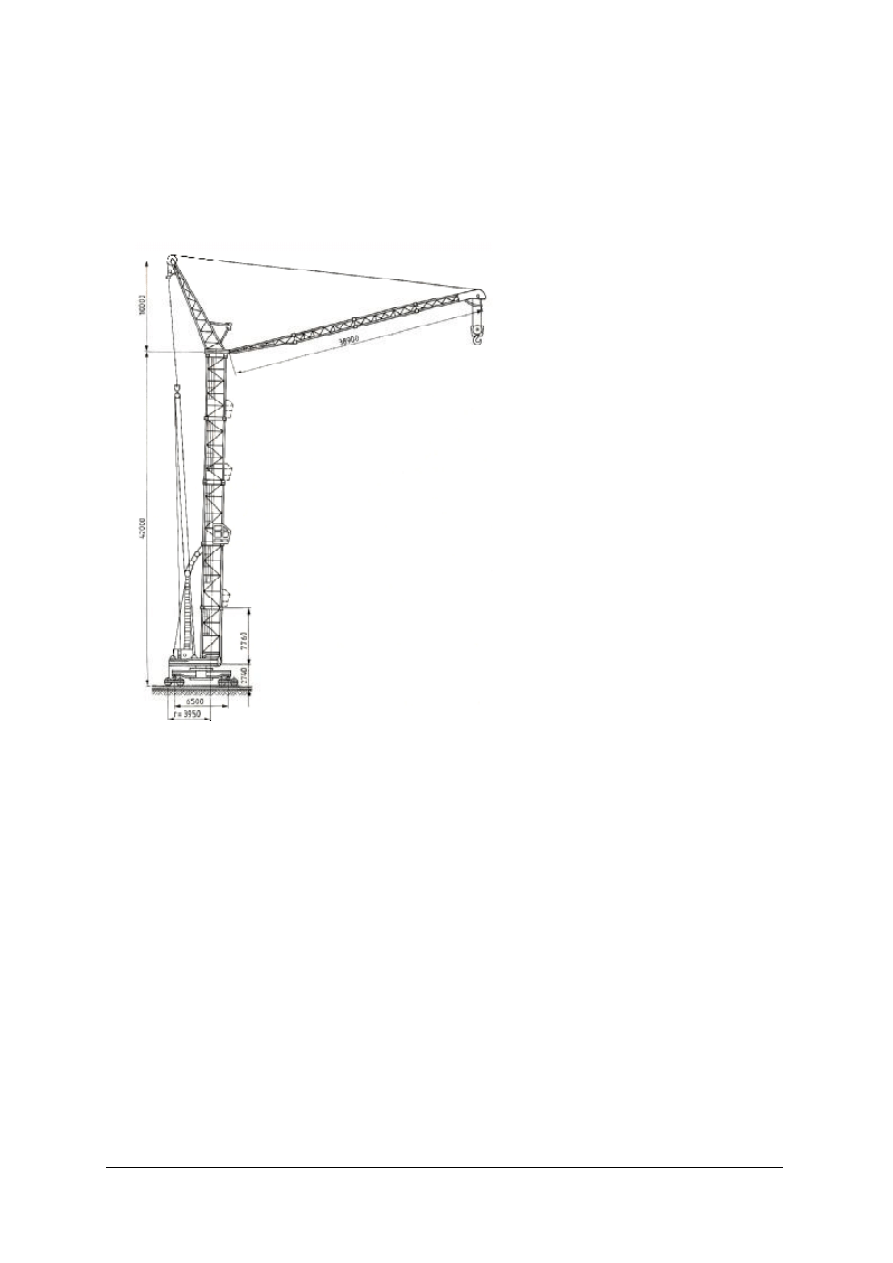

1 - dolna część wieży,
2 - podstawa,
3 - wózki jezdne,
4 - balast,
5 - wieża,
6 - głowica wieży,
7 - segment do nadbudowy wieży,
8 - kabina operatora,
9 - wysięgnik roboczy,
10 - wysięgnik przeciwwagi,
11 - przeciwwaga,
12 - podwieszenie wysięgnika
roboczego,
13 - podwieszenie wysięgnika
przeciwwagi,
14 - wodzak,
15 - maszynownia

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

19

Żurawie samobieżne są to żurawie typu samochodowego, kołowe lub gąsienicowe. Własny

napęd umożliwia im samodzielne przemieszczanie się z małą prędkością 20 ÷ 30 km/h. Są one
głównie stosowane do prac przeładunkowych. Żurawie samobieżne gąsienicowe są używane
także do prac montażowych prowadzonych w trudnym terenie (piaszczystym, grząskim,
rozmokłym lub bardzo nierównym), gdzie gąsienice umożliwiają przemieszczanie się nawet
z ładunkiem po nie utwardzonym podłożu. Ze względu na małe prędkości przejazdu
i konieczność przewozu na dalsze odległości na przyczepach niskopodwoziowych lub wagonach
wgłębnych, żurawie samobieżne gąsienicowe są stosowane z zasady do pracy na placach budów
o długim cyklu inwestycyjnym. Pewne typy żurawi samobieżnych są przystosowane do
wykonywania wyłącznie wyspecjalizowanych prac. Przykładowo do układania rurociągów
w wykopach stosuje się żurawie gąsienicowe z bocznym wysięgnikiem.

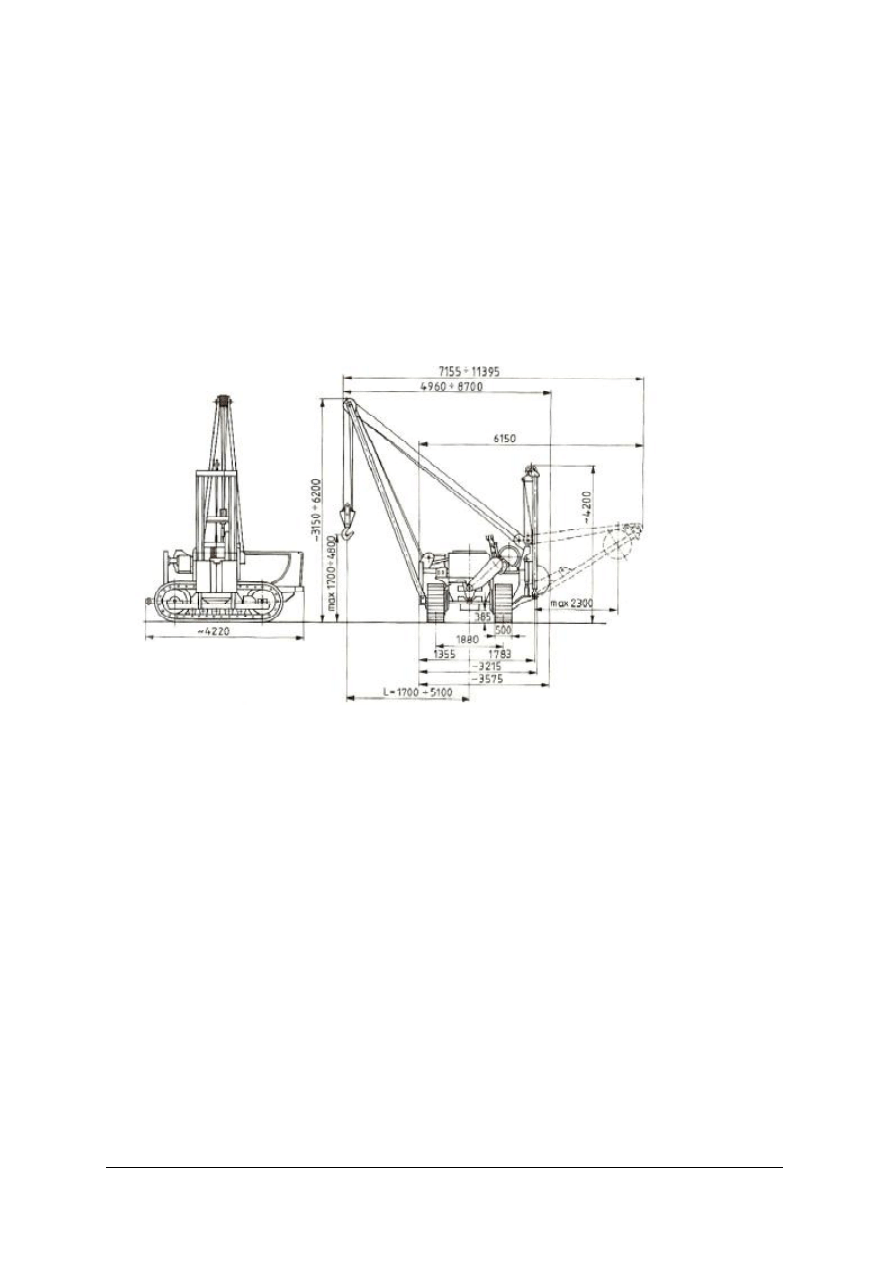

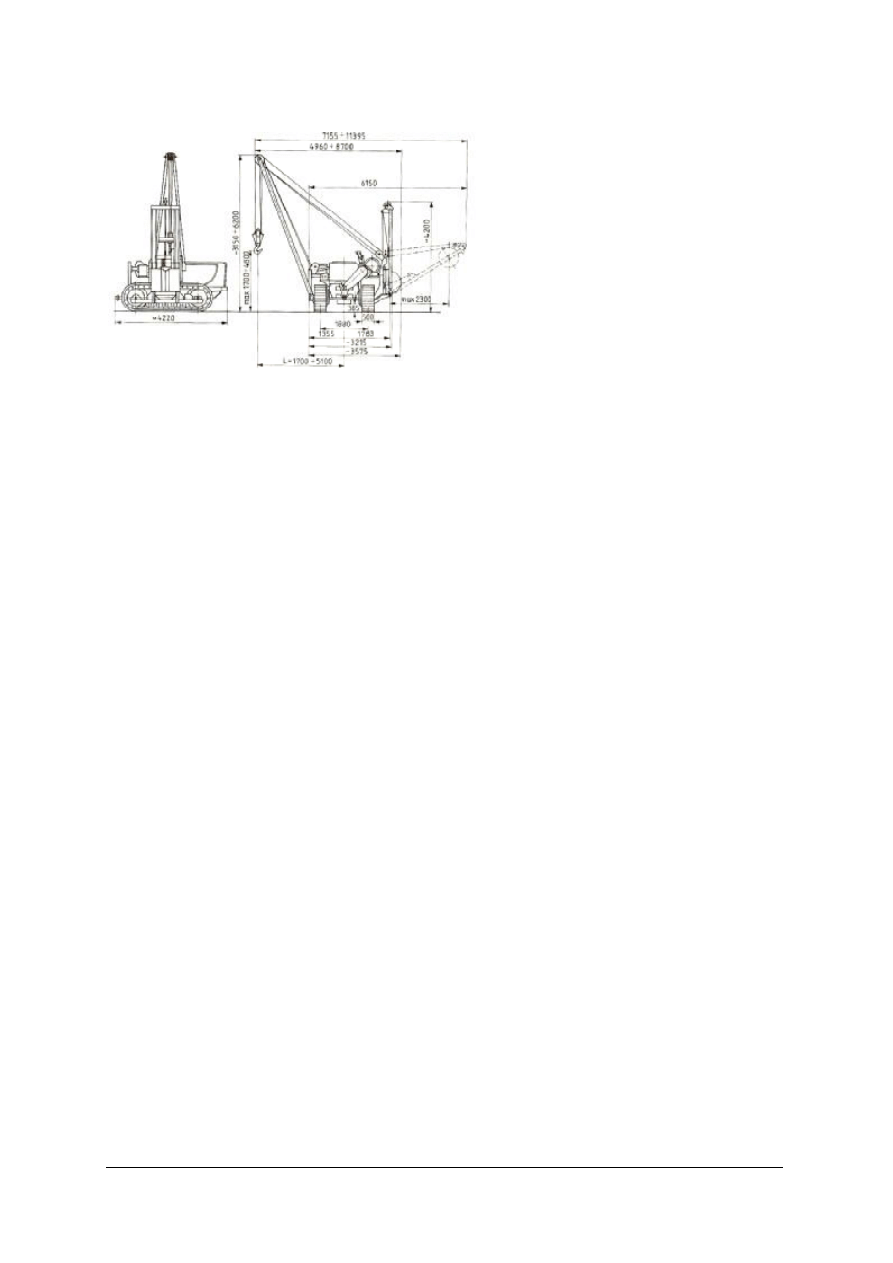

Rys. 16. Żuraw gąsienicowy z wysięgnikiem bocznym [6, s. 273]

Każdy żuraw ma opracowaną przez producenta instrukcję eksploatacji, w której są podane

szczegółowe zasady użytkowania żurawia. Niżej przytoczono ważniejsze przepisy pracy żurawi,
które ze względu na ich podstawowy charakter obowiązują w odniesieniu do wszystkich żurawi
montażowych.

1. Żurawie mogą być obsługiwane przez operatorów z odpowiednimi uprawnieniami.

2. Użytkownicy żurawi muszą bezwzględnie przestrzegać postanowień obowiązujących

instrukcji o planowo-zapobiegawczej obsłudze technicznej oraz naprawach maszyn
i urządzeń budowlanych.

3. Przed rozpoczęciem montażu musi być przeprowadzony odbiór kontrolny maszyny przez

upoważnionego pracownika.

4. Stale kontrolowane muszą być: stan torowisk lub terenu oraz instalacji elektrycznej

i uziemień.

5. Przed rozpoczęciem montażu personel kierowniczy jest zobowiązany zapoznać brygadę

montażową i operatorów z ustaleniami projektu technologii i organizacji montażu.

6. Podczas podnoszenia elementu, lina nośna żurawia powinna być zawsze pionowa. Zabrania

się podnoszenia, gdy lina nośna jest usytuowana ukośnie.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

20

7. Po zawieszeniu elementu na haku należy go podnieść i zatrzymać na wysokości około 50 cm

nad terenem, następnie opuścić nie dotykając terenu i sprawdzić działanie hamulców oraz
prawidłowość zaczepienia uchwytów i pęt zawiesi.

8. Nie wolno przekraczać dopuszczalnego udźwigu żurawia.

9. Zabrania się pozostawiania zawieszonego elementu w czasie przerw roboczych.

10. Niedopuszczalne jest podnoszenie przymarzniętych lub zakleszczonych elementów

i elementów o nieznanej masie.

11. W wypadku pracy żurawia obok wykopów ziemnych bez umocnień należy zachować

właściwą odległość od krawędzi wykopu. Żuraw powinien być ustawiony w odległości co
najmniej 0,60 m poza klinem odłamu danej kategorii gruntu.

12. Przebywanie pracowników między ścianą wykopu a żurawiem jest zabronione, nawet

w czasie jego postoju.

13. Jeżeli siła wiatru wynosi 6 stopni w skali Beauforta (14 m/s; około 50 km/h), to należy

zmniejszyć obciążenie o 25%; gdy wynosi 7 stopni Beauforta (17 m/s; około 60 km,/h)
należy żuraw torowy zakotwić zaciskami na szynach i pracować przy zmniejszonym o 50%
obciążeniu, a gdy wynosi 8 stopni Beauforta (20 m/s; 72 km/h) pracę należy przerwać.

14. Zabrania się pracy żurawiami montażowymi pod liniami energetycznymi wysokiego

napięcia

Wyciągi służą do przemieszczania ładunków pionowo lub wzdłuż linii o nieznacznym

odchyleniu od pionu. Niezmienne położenie platform lub pojemników z materiałami zapewniają
prowadnice. Jako prowadnice stosowane są kształtowniki lub liny stalowe.

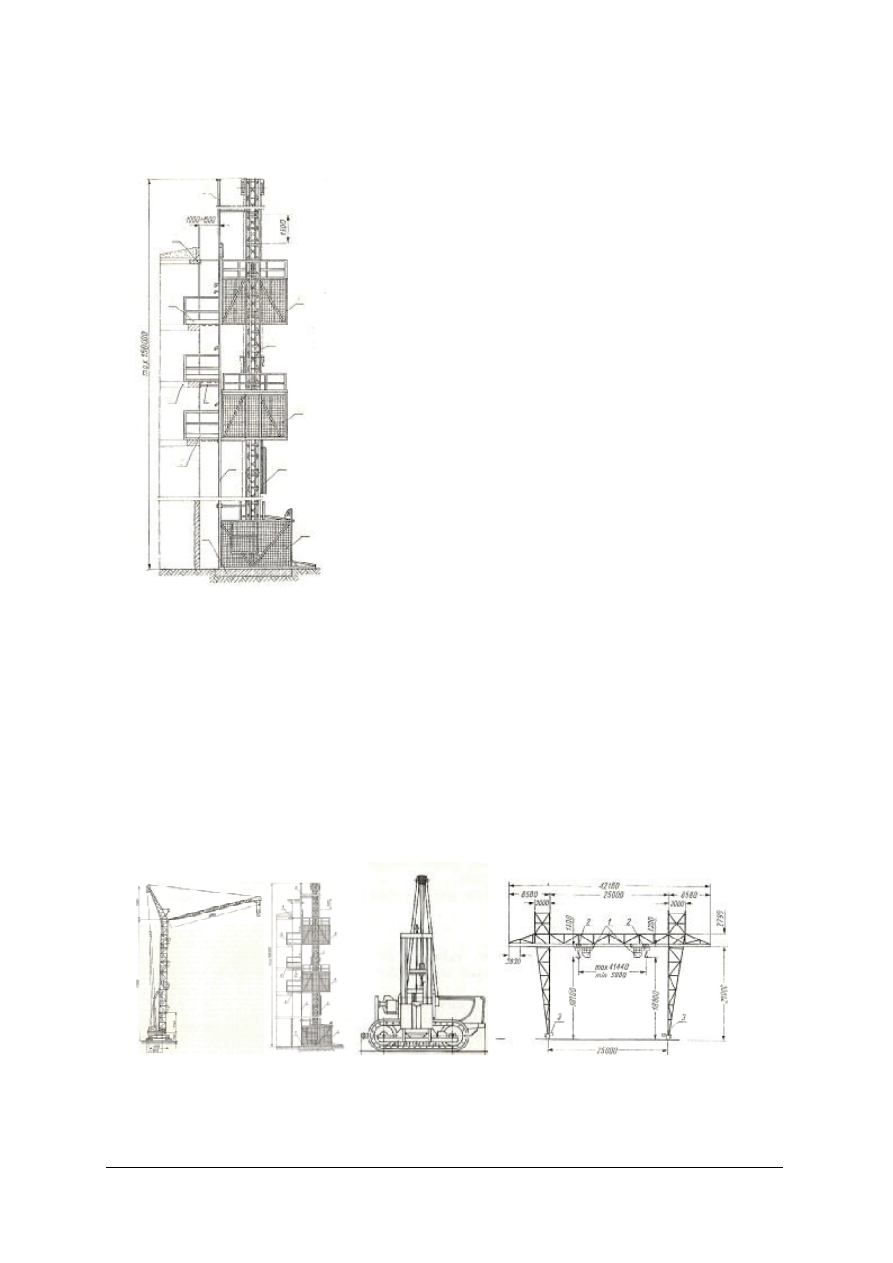

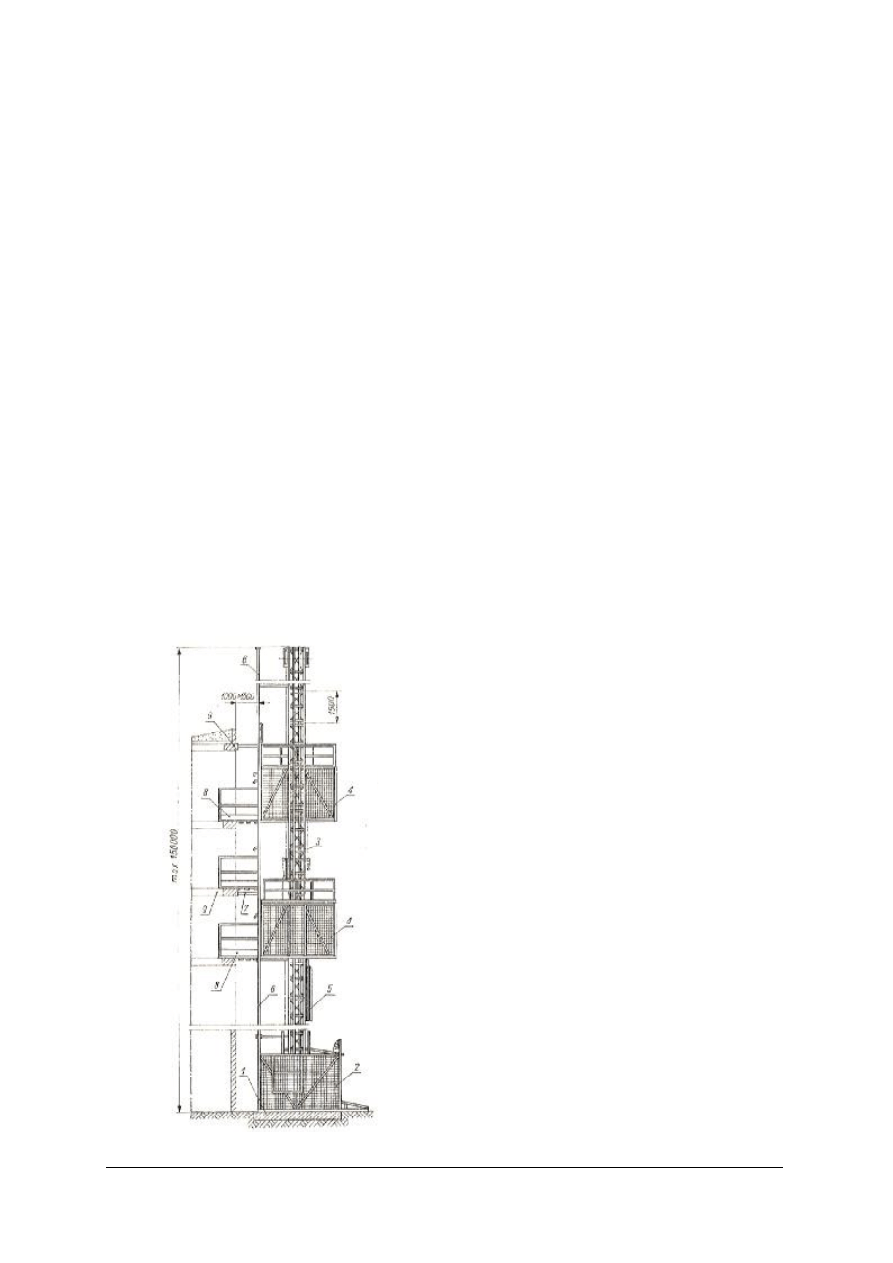

Rys. 17. Wyciąg budowlany towarowo osobowy o wysokości podnoszenia do 150 m [5, s. 132]

1 - fundament betonowy,
2 - obudowa ochronna na poziomie terenu,
3 - kratowy maszt stalowy,
4 - kabiny towarowo-osobowe,
5 - przeciwciężar,
6 - prowadnica,
7 - kotew zamocowania prowadnic,
8 - pomosty,
9 - stropy wznoszonej konstrukcji

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

21

Wyciągi są najtańszym środkiem transportu pionowego materiałów przy wznoszeniu

budynków metodami tradycyjnymi i stosowane są też w okresie wykonywania robót
wykończeniowych w budownictwie uprzemysłowionym.

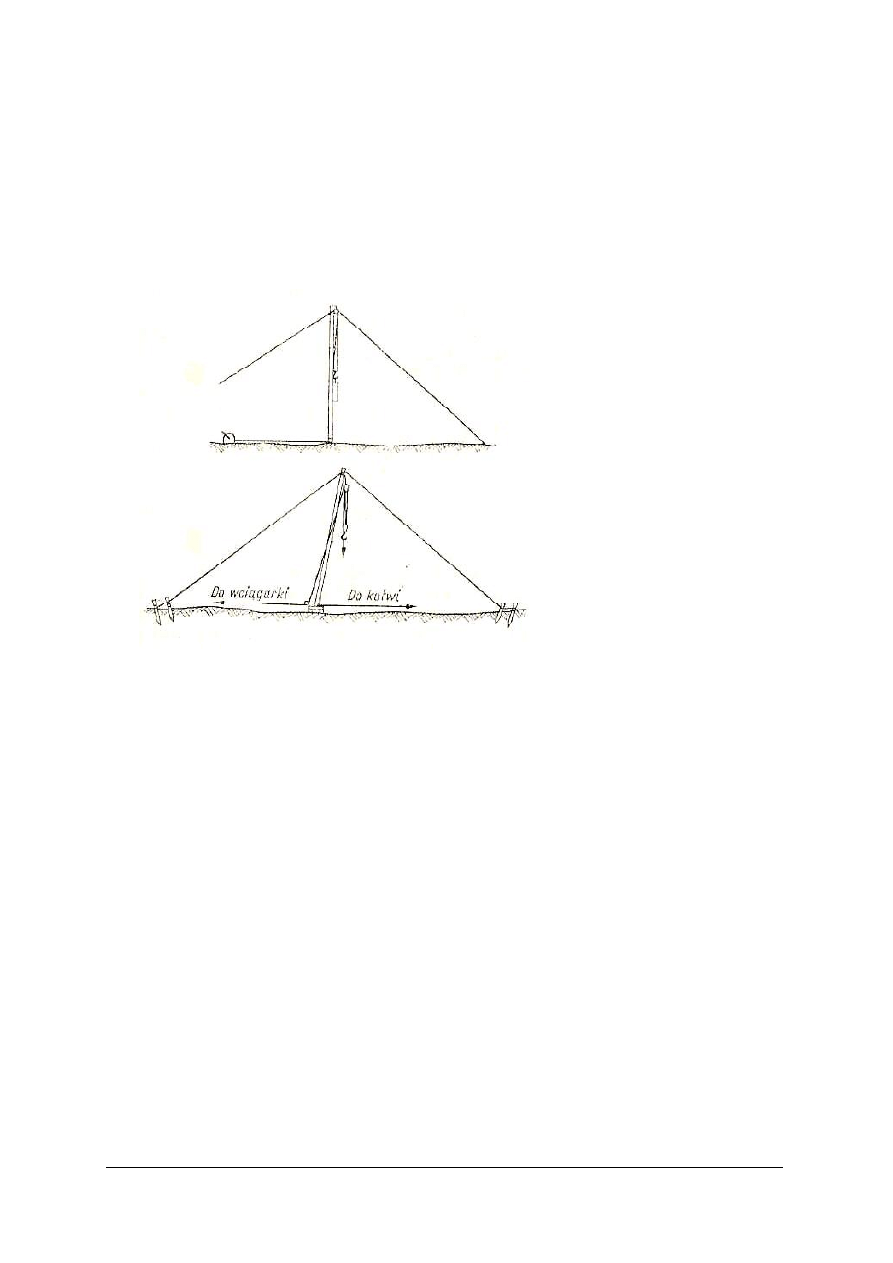

Maszty montażowe są najprostszymi urządzeniami montażowymi, służącymi do pionowego

podnoszenia ciężaru. Są to urządzenia proste, jednak mało operatywne. W praktyce montażowej
ze względu na prostotę swojej konstrukcji są one nieraz stosowane jako urządzenia pomocnicze
do montażu i demontażu bardziej doskonałych maszyn montażowych np. żurawi.

Rys. 18. Schematy masztów montażowych [5, s. 136]

Suwnice bramowe składają się z następujących zasadniczych elementów konstrukcji: dwóch

wysokich podpór tworzących z dźwigarem sztywną ramę w kształcie bramy. Podpory są
ustawione na podwoziach jednoszynowych, co umożliwia przejazd suwnicy po torze.
Konstrukcja podpór jest przeważnie stalowa. Dźwigar poprzeczny, nazywamy też
niejednokrotnie mostem, konstruowany jest w postaci dwóch belek stalowych, zazwyczaj
o przekroju dwuteowym lub dla większych rozpiętości jako kratowy. Wzdłuż mostu jeździ jeden
a czasem kilka wózków (wodzaków), poruszanych za pomocą wciągarek (tzw. wodzarek);
wózek zaopatrzony jest w wielokrążki i hak. Jedna z podpór jest zaopatrzona w dodatkowe,
boczne usztywnienie związane z konstrukcją dźwigara poprzecznego;

Pole pracy suwnicy bramowej w płaszczyźnie prostopadłej do kierunku jej jazdy ma kształt

prostokąta, którego wysokość jest ograniczona wysokością podnoszenia haka, a szerokość równa
długości drogi możliwych przejazdów wózków po dźwigarze. Długość jazdy suwnicy ogranicza
długość torów, które układa się odpowiednio do niezbędnego zasięgu pracy dźwignicy.

Wielkości charakteryzujące suwnicę to: udźwig, szerokość jazdy pomiędzy krańcowymi

odbojami toru wózka na dźwigarze (moście) oraz wysokość podnoszenia. Ponadto należy liczyć
się z szerokością torów suwnicy oraz jej zewnętrznymi wymiarami gabarytowymi.

Suwnice bramowe-montażowe charakteryzują się przeważnie udźwigami w granicach 10 –

20 ton. Do montażu ciężkich elementów konstrukcji w budownictwie przemysłowym
i inżynierskim stosowane są suwnice ciężkie o udźwigu 40 - 80 ton, a nawet do 200 T.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

22

Szerokość przemieszczania w płaszczyźnie pionowej suwnicy wynosi zazwyczaj 15 ÷ 20 m,
wysokość podnoszenia haka 8 ÷ 15 m.

Stosowanie suwnic bramowych-montażowych ma następujące zalety:

– lekką stosunkowo konstrukcję maszyny przy zachowaniu niezbędnej jej sztywności,

– małą w porównaniu z żurawiami innych typów pracochłonność montażu i demontażu,

– możliwość wysokiej wydajności pracy,

– dobrą widoczność przez operatora miejsca wbudowania

– niski stosunkowo koszt pracy maszyny.

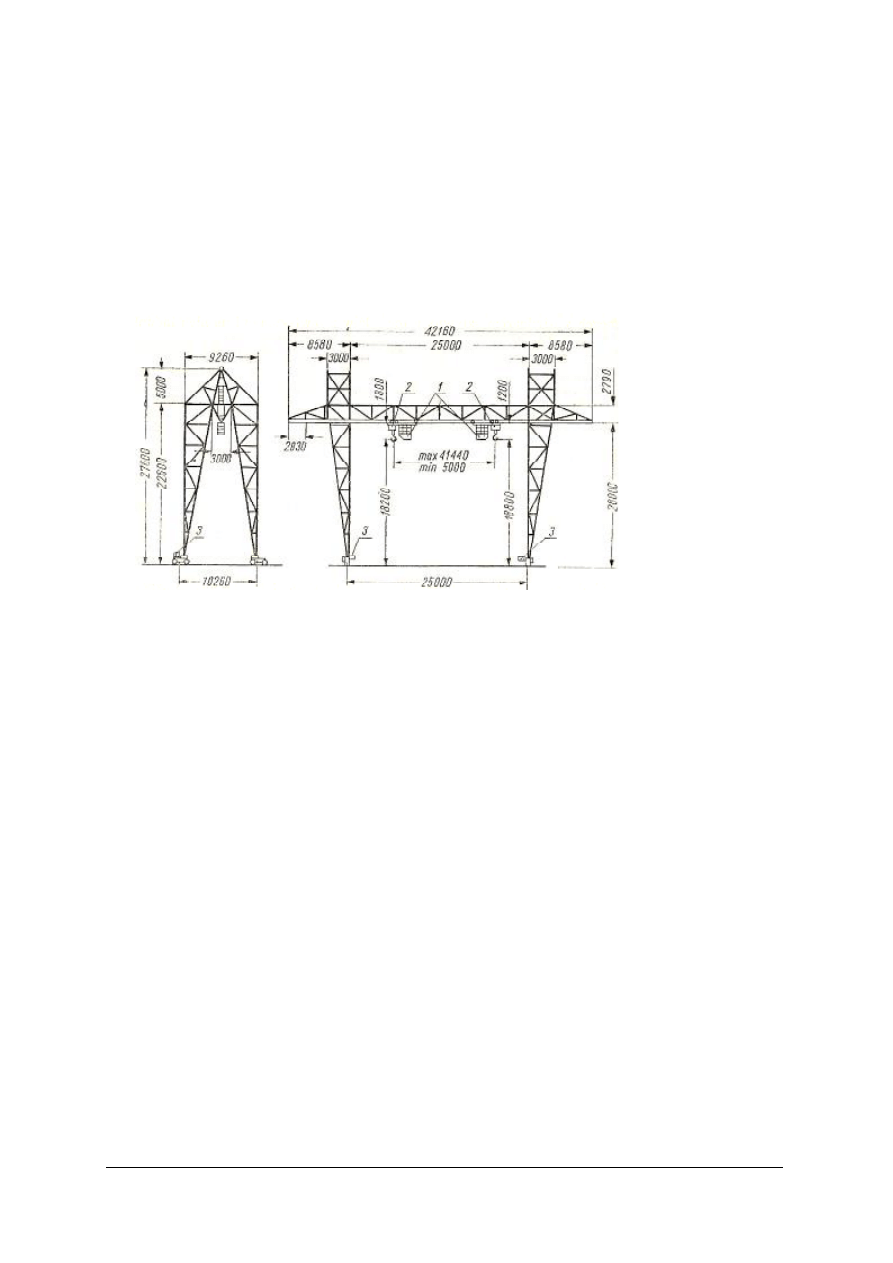

Rys. 19. Schemat konstrukcji suwnicy bramowej [5, s. 182]

Transport samochodowy i ciągnikowy

Transport samochodowy jest w polskim budownictwie najbardziej rozpowszechnionym

rodzajem dalekiego transportu budowlanego. Jest on tańszy od transportu kolejowego przy
niedużych odległościach, natomiast przy odległościach mniejszych od 6,0 km bardziej
ekonomiczny od transportu samochodowego jest kołowy transport ciągnikowy. Do ujemnych
cech eksploatacyjnych samochodów ciężarowych, zwłaszcza podczas przewozów na mniejsze
odległości, należą przerwy techniczne, występujące nieregularnie w okresie załadunków
i wyładunków. W budownictwie stosowane są ciągniki samochodowe i rolnicze. Ciągniki
powinny pracować z wymiennymi zestawami przyczep; ma to szczególne znaczenie przy
transporcie elementów prefabrykowanych przy tzw. montażu z kół.

4.2.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakie maszyny wykorzystujemy do montażu i jakie jest ich przeznaczenie?
2. Z jakich podstawowych elementów składają się maszyny montażowe?
3. Jakich zasad należy przestrzegać w pracach z maszynami montażowymi?






1 - kabiny operatorów,
2 - wciągniki mechanizmów
podnoszenia,
3 - silniki mechanizmów jazdy

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

23

4.2.3. Ćwiczenia


Ćwiczenie 1

Wypisz zasady bezpieczeństwa jakie trzeba przestrzegać przy montażu żurawiem

wieżowym.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zapoznać się rodzajami i użytkowaniem sprzętu montażowego,
2) zorganizować stanowisko pracy do wykonania ćwiczenia,
3) wypisać zasady,
4) zaprezentować wykonane ćwiczenie.


Wyposażenie stanowiska pracy:

– arkusz papieru formatu A2,
– przybory do pisania,
– literatura z rozdziału 6.

Ćwiczenie 2

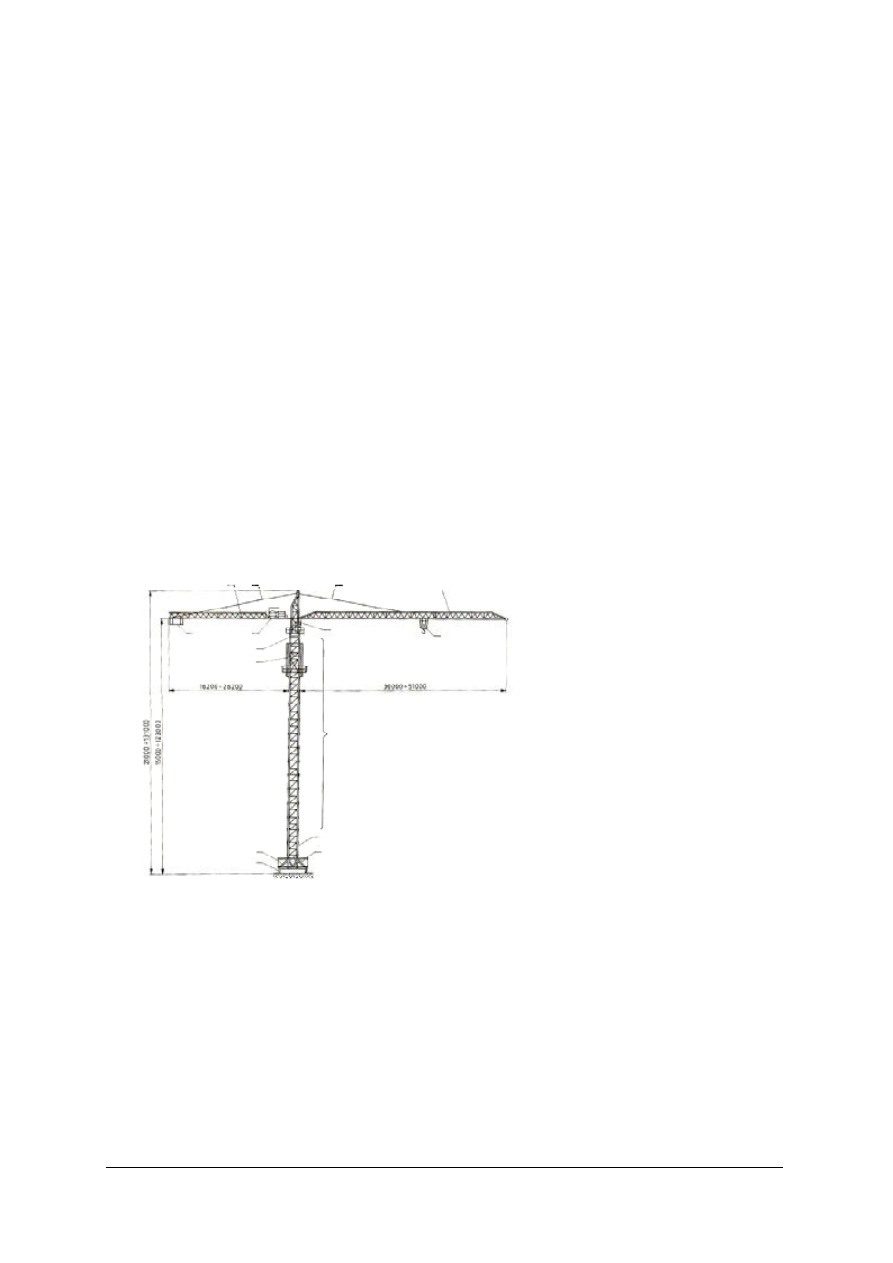

Wpisz na odnośnikach właściwe nazwy elementów składowych żurawia montażowego typu

„Potain” przedstawionego na rysunku.


Sposób wykonania ćwiczenia

Nauczyciel przedstawi rysunek żurawia montażowego typu „Potain”. Twoim zadaniem jest

wpisanie na odnośnikach właściwych nazw poszczególnych elementów żurawia i przedstawienie
nauczycielowi oraz kolegom z grupy.


Wyposażenie stanowiska pracy:

– rysunek żurawia,
– przybory do pisania,
– literatura z rozdziału 6.


background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

24

Ćwiczenie 3

Wpisz na odnośnikach właściwe nazwy elementów składowych wyciągu budowlanego

towarowo osobowego przedstawionego na rysunku.

Sposób wykonania ćwiczenia

Nauczyciel przedstawi rysunek wyciągu budowlanego. Twoim zadaniem jest wpisanie na

odnośnikach właściwych nazw poszczególnych elementów wyciągu i przedstawienie
nauczycielowi oraz kolegom z grupy.


Wyposażenie stanowiska pracy:

– rysunek wyciągu,
– przybory do pisania,
– literatura z rozdziału 6.

Ćwiczenie 4

Wpisz przeznaczenie przedstawionych na rysunkach maszyn montażowych.




background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

25

Sposób wykonania ćwiczenia

Nauczyciel przedstawi rysunki lub zdjęcia maszyn montażowych. Twoim zadaniem jest

wypisanie do jakich czynności montażowych używa się poszczególnych przedstawionych
maszyn. Swoją pracę przedstaw nauczycielowi oraz kolegom z grupy.


Wyposażenie stanowiska pracy:

– rysunki lub zdjęcia maszyn montażowych,
– przybory do pisania,
– arkusze papieru,
– literatura z rozdziału 6.

4.2.4. Sprawdzian postępów

Tak Nie

Czy potrafisz:
1) wymienić zasady jakie należy stosować w pracach montażowych żurawiem? ¨

¨

2) wymienić części składowe sprzętu montażowego?

¨

¨

3) przedstawić jakie czynności mogą wykonywać poszczególne

maszyny montażowe?

¨

¨

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

26

4.3. Narzędzia, drobny sprzęt i pomocnicze urządzenia montażowe

4.3.1.Materiał nauczania

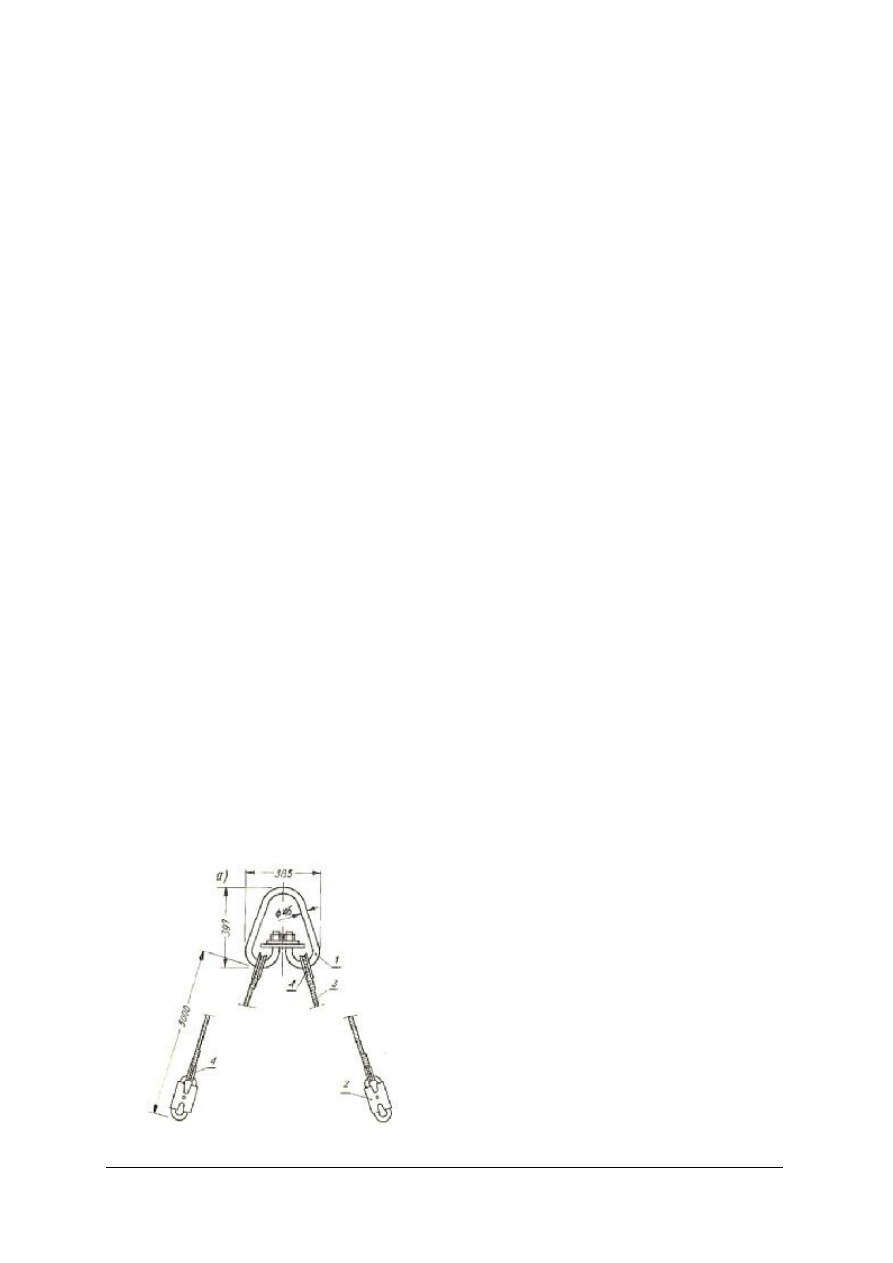

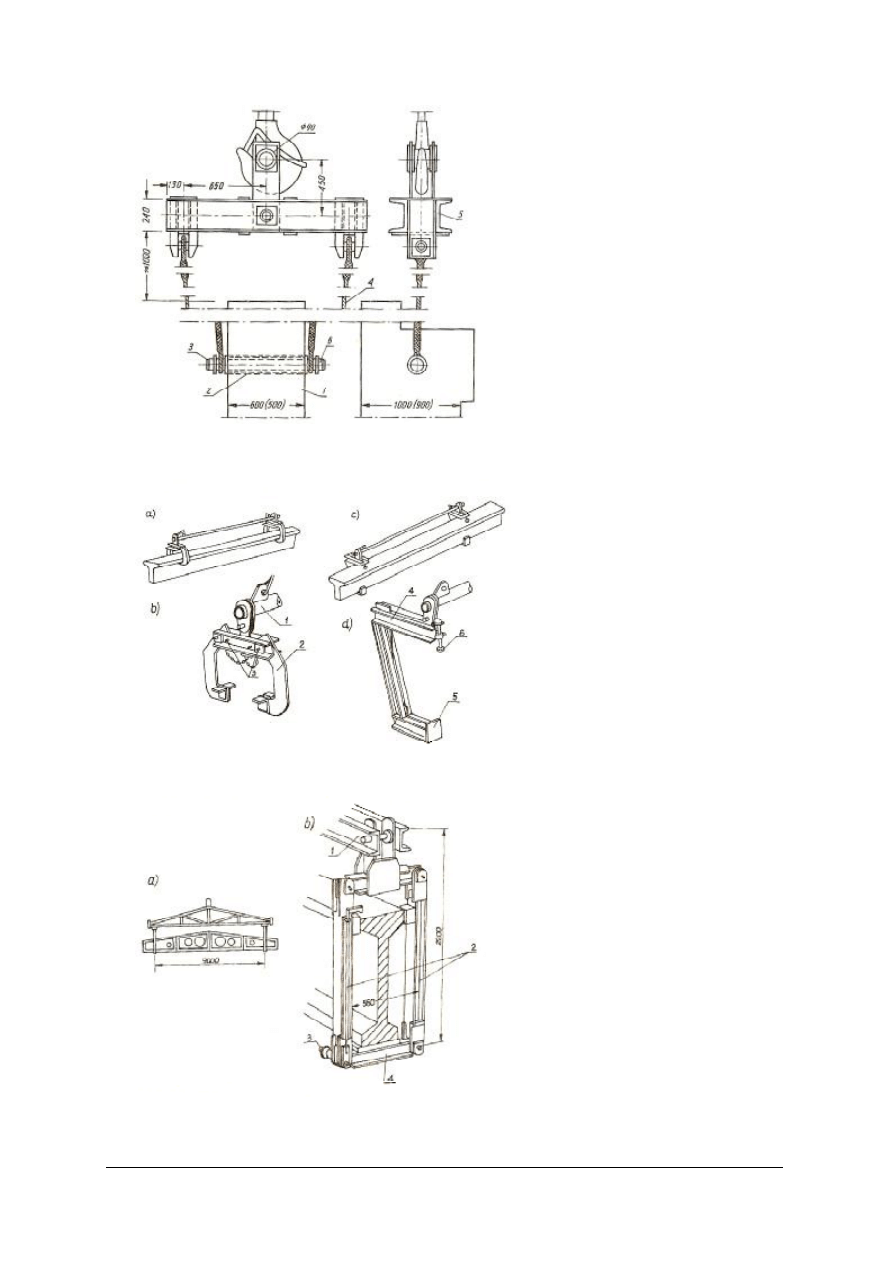

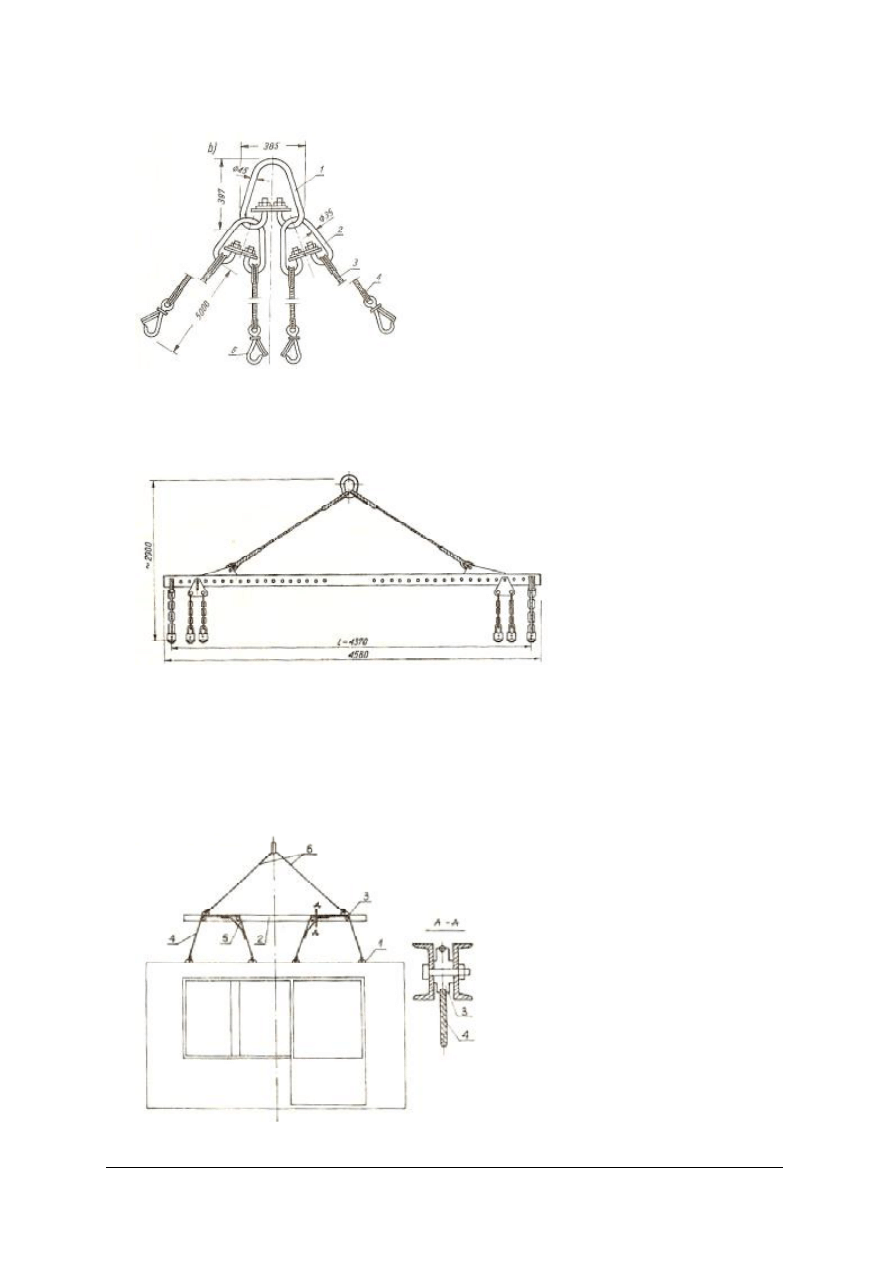

Do zawieszania prefabrykatów na haku maszyn montażowych i przeładunkowych służą

urządzenia zwane zawiesiami. Najpowszechniej stosuje się zawiesia linowe, dogodne ze
względu na małą masę, jednak przy elementach wielkowymiarowych muszą być stosowane
zawiesia linowo-belkowe, a przy prefabrykatach przestrzennych (np. kabiny sanitarne) zawiesia
linowo-ramowe. Te ostatnie zapewniają bardziej bezpieczne zawieszenie prefabrykatu; przy
silnym wietrze ograniczają chwiejność elementu oraz sprawiają. że podaje się go w pozycji
zgodnej z pozycją jego wbudowania. Przy zawieszaniu prefabrykatów na haku maszyny
montażowej montażyści zobowiązani są do:

1. Zawieszania

elementów

o

masie

nie

przekraczającej

udźwigu

nominalnego

z przestrzeganiem kolejności ich wbudowania według wykazu otrzymanego od kierownika
montażu.

2. Stosowania odpowiednich zawiesi,

3. Oględzin zewnętrznych elementu, ich oczyszczenia, wyprostowania lub odgięcia wkładek,

zamocowania urządzeń pomocniczych podnoszonych wraz z elementem, zaczepienia lin
kierunkowych.

4. Prawidłowego zaczepiania haków zawiesia, wyprostowania cięgien linowych.

5. Podania sygnału do rozpoczęcia pierwszego etapu podnoszenia.

6. Wzrokowego skontrolowania prawidłowości zawieszenia elementu na haku maszyny oraz

samego elementu po podniesieniu go na 0,5 m ponad poziomem składowania.

7. W przypadkach zauważenia nieprawidłowości zawieszenia lub zewnętrznych uszkodzeń

elementu podania sygnału do natychmiastowego jego opuszczenia na ziemię w celu
dokonania odpowiednich poprawek. Zewnętrzne uszkodzenia elementu muszą być
zgłaszane kierownikowi montażu, który decyduje, czy uszkodzony prefabrykat może być
podany do wbudowania.

8. W drugim etapie podnoszenia – kierowania elementu za pomocą 2 lin kierunkowych

i zapobiegania jego obrotom na linie udźwigu. Czynności skierowywania prefabrykatu
muszą być prowadzone bardzo ostrożnie i bez użycia siły, ażeby nie wyprowadzić go
z pozycji prawidłowego zawieszenia. Liny kierunkowe należy puszczać luzem, gdy element
minie zewnętrzną krawędź zmontowanego fragmentu konstrukcji.

Rys. 20. Przykład zawiesia linowego dwucięgnowego [2, s. 267]

1 - ogniowo do zawieszenia na haku,
2 - hak zawiesia,
3 - liny cięgien,
4 - pętle z sercówkami

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

27

Zawiesie linowe dwucięgnowe stosuje się do belek o długości do 6 m i masie do 3 ton.

Rys. 21. Zawiesie linowe czterocięgnowe [5, s. 539]

Zawiesia linowe czterociegnowe stosuje się do przekryć stropowych o powierzchni do 10 m

2

i masie do 3 ton.

Rys. 22. Zawiesie belkowe do płyt i ścian [5, s. 535]

Zawiesie belkowe do płyt ścian zewnętrznych i wewnętrznych ma możliwość zmian

położenia podbelkowych cięgien łańcuchowych, co pozwala na zastosowanie zawiesia do
wewnętrznych płyt ścian piwnic, wewnętrznych płyt ściennych kondygnacji nadziemnych, płyt
ścian zewnętrznych, ścianek działowych, elementów loggii, gzymsów, belek dachowych oraz
bloków elektrycznych.

Rys. 23. Zawiesie samorównoważące do niesymetrycznych płyt ściennych [2, s. 495]

1 - ogniowo do zawieszenia na haku,
2 - ogniwo pary cięgien,
3 - liny cięgien,
4 - pętle z sercówkami,
5 - hak zawiesia,
6 - haki lin zawiesia z obrotowym
palcem bezpieczeństwa

1 - uchwyty płyty ściennej,
2 - belka zawiesia,
3 - krążki linowe,
4 - liny stalowe dolnego podwieszenia,
5 - odcinek liny zabezpieczający przed
zsunięciem,
6 - cięgna linowe pod belką

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

28

Rys. 24. Zawiesie belkowe do słupów [5, s. 530]

Rys. 25. Zawiesie chwytakowe do teowych, żelbetowych belek: a) belka uchwycona chwytakami zawiesia,

b) konstrukcja chwytaka, c) belka na chwytakach imadłowych, d) konstrukcja imadła [5, s. 531]

Rys. 26. Zawiesie z rozporą kratową do żelbetowych belek o przekroju dwuteowym: a) sposób zawieszenia,

b) półautomatyczne jarzmo podwieszenia dźwigara [5, s. 532]

1 - słup,
2 - rurka stalowa uzbrojenia kanału do
założenia sworznia,
3 - sworzeń stalowy,
4 - liny zawiesia,
5 - belka stalowa zawiesia,
6 - nakrętka przytrzymująca dolne
przewleki cięgien linowych

1 - łącznik zawiesia z rury,
2 - ramię chwytaka,
3 - przetyczki przeciwdziałające
rozwarciu szczęk,
4 - rama imadła,
5 - ogranicznik przesuwu,
6 - śruba dociskowa

1 - dolny pas kratownicy,
2 - ramiona jarzma,
3 - zawleczka dolnej przetyczki jarzma,
4 - otwierana dolna poprzeczka jarzma

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

29

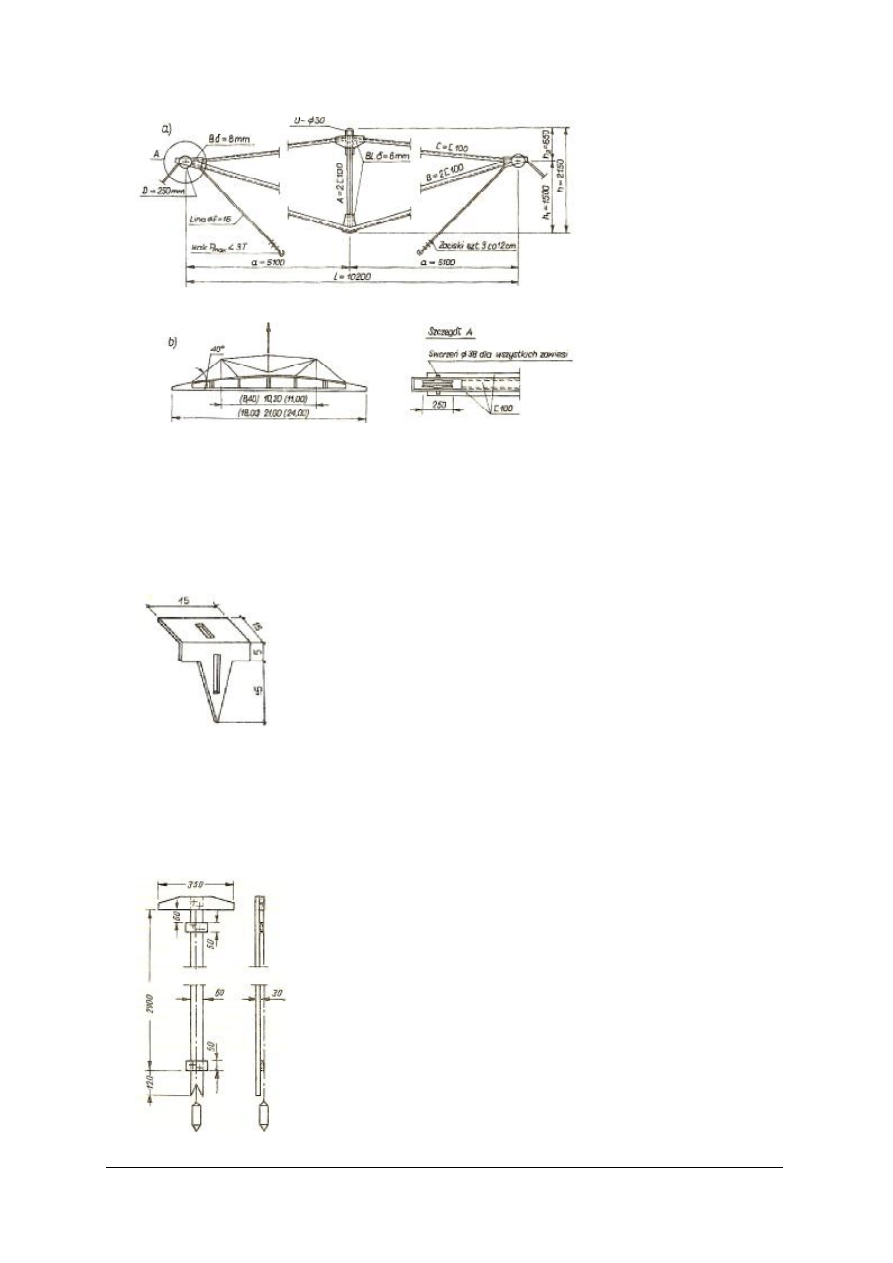

Rys. 27. Zawiesie do dźwigarów kablobetonowych: a) konstrukcja zawiesia, b) schemat zawiesia

i zawieszonego na nim dźwigara [5, s. 533]

Znacznik stosowany jest do przenoszenia śladów osi ścian na stropy kolejnych kondygnacji.

Znacznik wykonany jest z blachy stalowej o grubości 1 mm zgiętej pod kątem 90°; wycięcia
o szerokości 2 cm. Ślady te zaznacza się na bocznej powierzchni cokołów budynku i w miarę
postępu montażu przenosi za pomocą teodolitu. Szczeliny w znaczniku służą do znakowania
elementów farbą niezmywalną.

Rys. 28. Znacznik do przeniesienia śladów osi [5, s. 560]

Pion montażowy stosowany jest do rektyfikacji oraz kontroli pionowego ustawienia

elementów ściennych. Całkowita długość pionu wynosi 2,14 m, masa ok. 5 kg. Pion zawiesza
się górną poprzeczką na ustawionym elemencie. Niższe poprzeczki dosuwa się do bocznej
płaszczyzny sprawdzanego prefabrykatu. Element jest ustawiony pionowo, gdy sznur pionu trafi
dokładnie na wycięcie wykonane w dole deski pionu.

Rys. 29. Pion montażowy [2, s. 274]

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

30

Drążki montażowe stosuje się do naprowadzania elementów w ostatnim momencie ich

opuszczania na miejsce projektowanego wbudowania oraz przesuwania elementów przy
ostatecznej rektyfikacji ich ustawiania. Drążki długie – przy elementach wielkowymiarowych,
krótkie przy średniowymiarowych.

Masa drążków wynosi:

a)

φ

32 mm - 8,5 kg,

φ

24 mm — 5,2 kg,

b)

φ

20 mm - 3,2 kg,

c) krótki bez nasadki - 3,1 kg,

d) krótki z nasadką przedłużającą z rury stalowej - 4,3 kg.

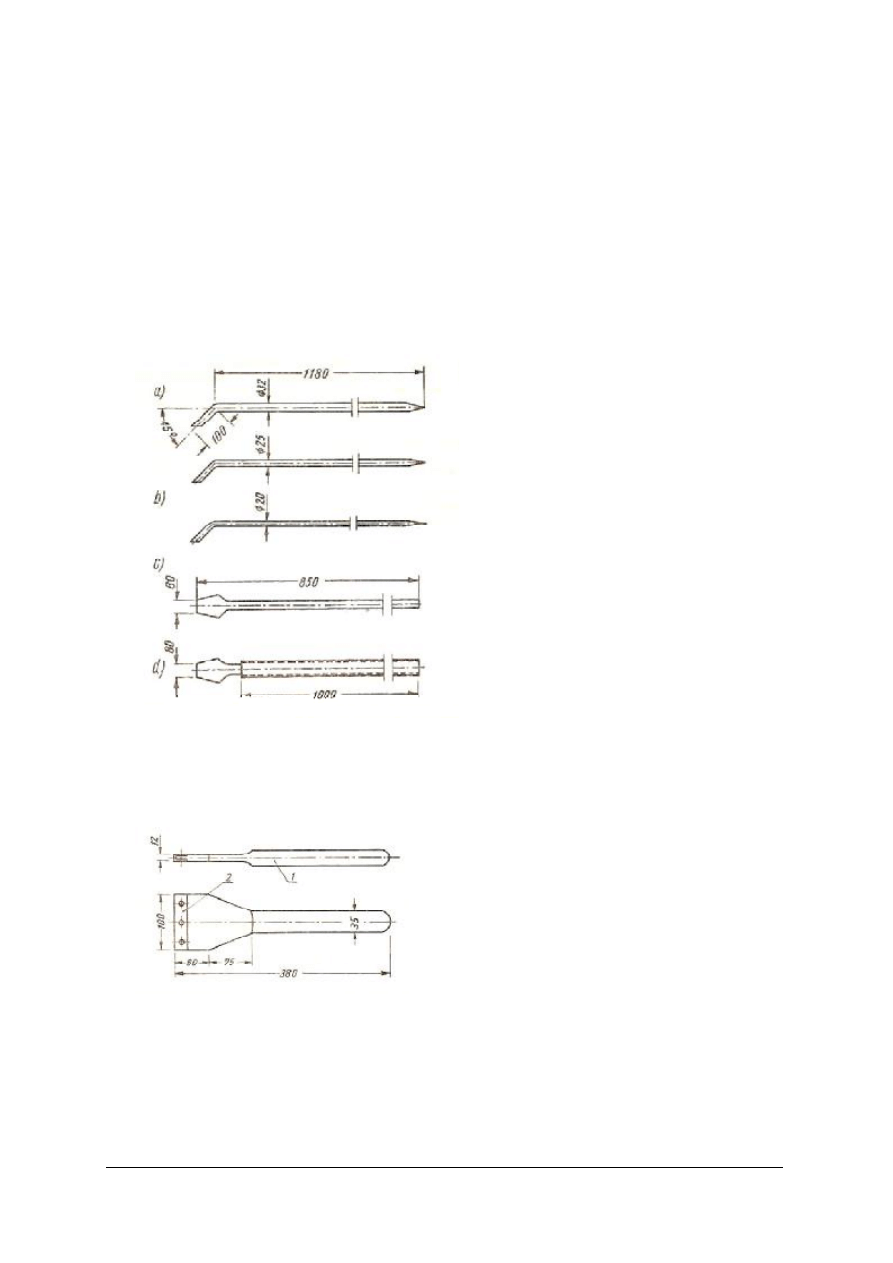

Rys. 30. Drążki montażowe [5, s. 557]


Łopatka służy do zagęszczania zaprawy w spoinach między elementami.

Rys. 31. Łopatka drewniana [5, s. 558]

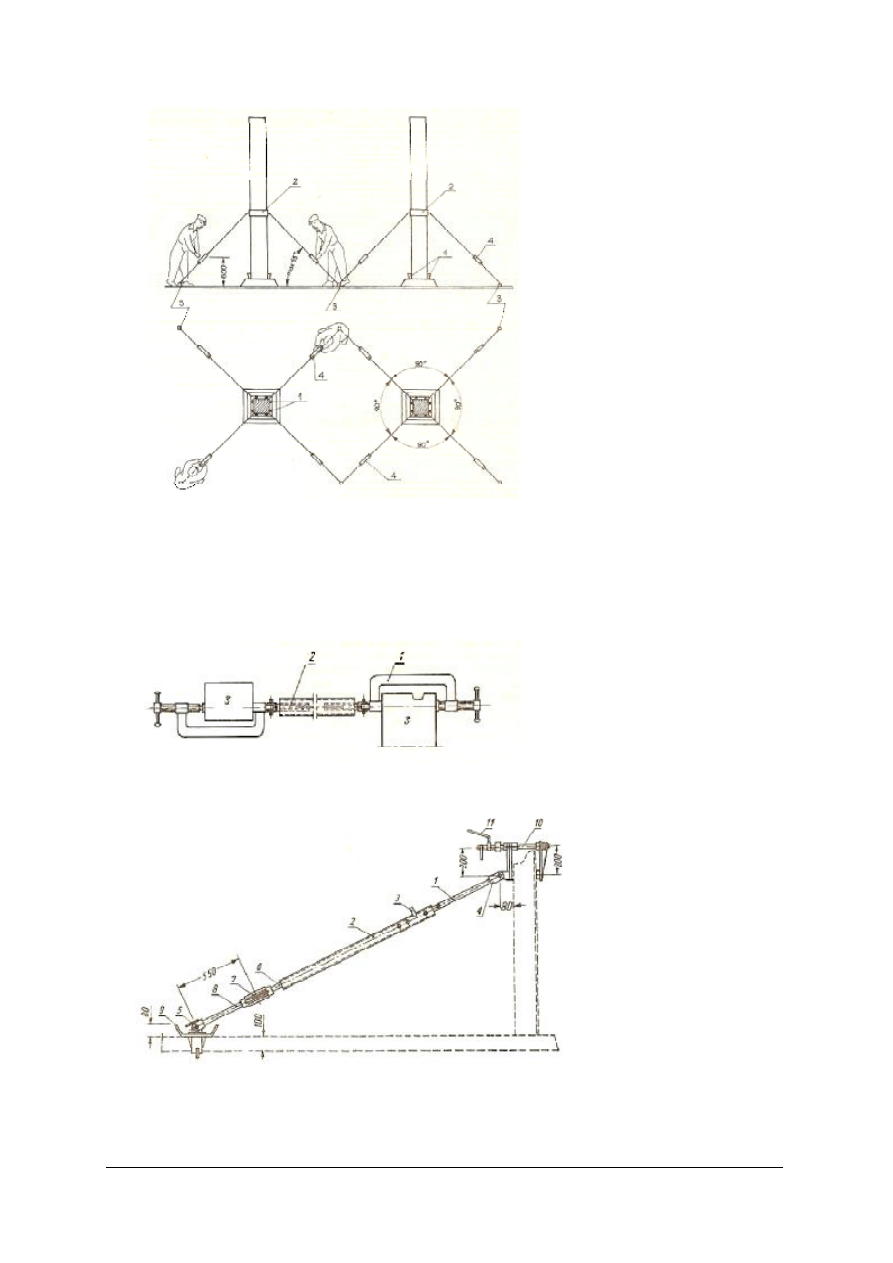

Liny odciągowe do utrzymywania i rektyfikacji pionowego ustawienia słupów należy

stosować przy słupach o masie ponad 8 ton i wysokości ponad 8 m. Pozwalają one na
jednoetapowe betonowanie kielicha stopy.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

31

Rys. 32. Liny odciągowe [5, s. 574]

Rozpora pozioma służy do utrzymywania i rektyfikacji pionowego ustawienia równoległych

do siebie elementów konstrukcji.

Rys. 33. Rozpora pozioma [5, s. 550]

Rys. 34. Zastrzał utrzymująco-rektyfikacyjny [2, s. 272]

1 - kliny z twardego drewna,
2 - opaska z płaskownika,
3 - kotwie,
4 - śruby rzymskie,

1 - imadło ze śrubą dociskową
mocujące rozporę na elemencie,
2 - rozpora rury stalowej,
3 - utrzymywane prefabrykaty

1 - rura stalowa

φ

25,2 mm,

2 - rura stalowa

φ

40 mm,

3 - przetyczka,
4 - uchwyt widłowy,
5 - śruba,
6 - pręt wkręcany z gwintem,
7 - śruba rzymska,
8 - pręt zakończony widełkami,
9 - uchwyt umieszczony w stropie,
10 - imadło chwytające płytę,
11 - śruba z nakrętką motylkową do
ściągania ramion imadła

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

32

Łącznik imakowy stosuje się przy montażu budynku o krzyżowym układzie ścian nośnych

lub o układach poprzecznych lub trójwarstwowych ścianach zewnętrznych. Co najmniej jedna
płyta musi być utrzymywana dwoma zastrzałami.

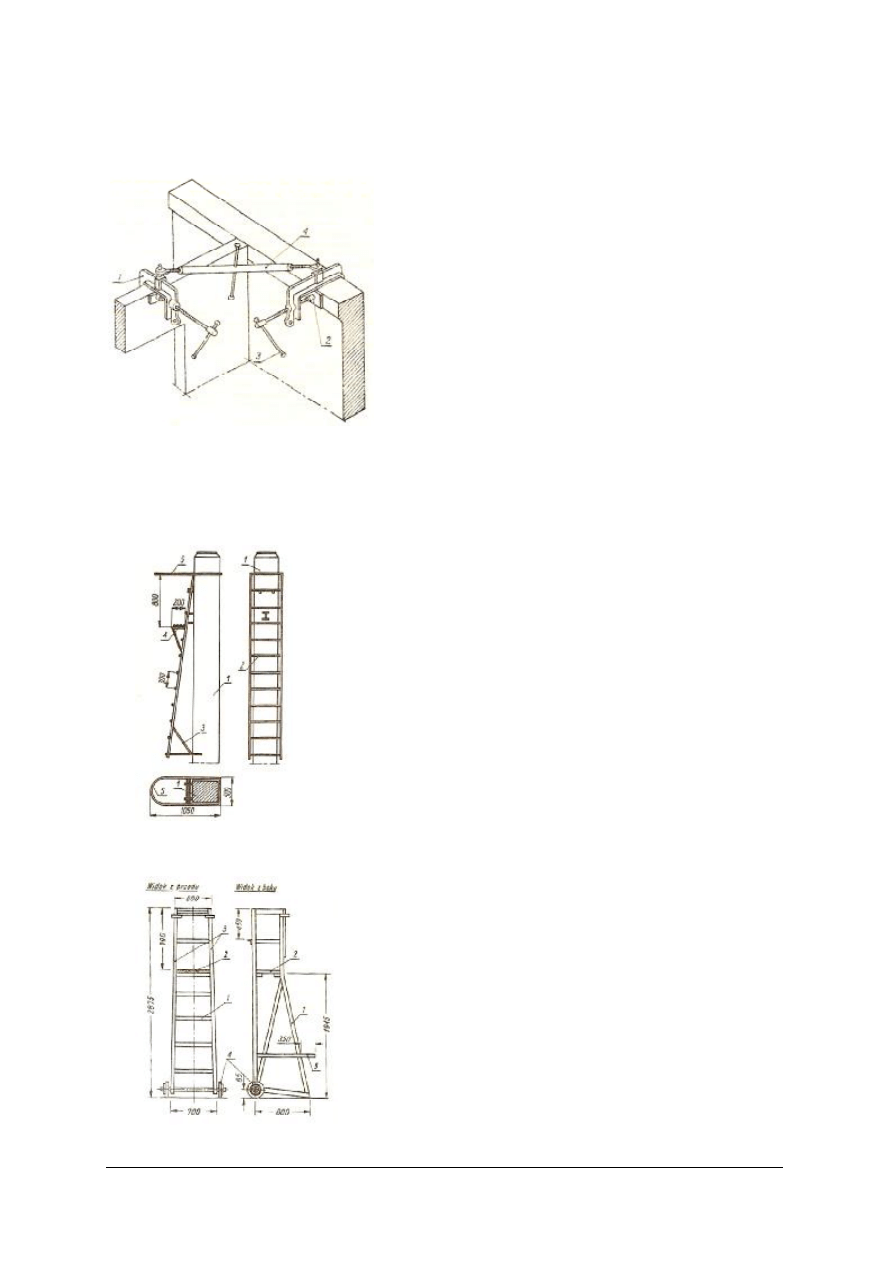

Rys. 35. Łącznik imakowy do utrzymywania i rektyfikacji elementów ściennych [2, s. 273]

Drabina służy do montażu budynków przy wykonywaniu procesów wymagających pracy

ponad poziomem stropu. Drabinkę zawiesza się na słupie przed podniesieniem go do montażu.
Zdejmuje się ją za pomocą żurawia.

Rys. 36. Pomost montażowy na drabinie zawieszonej na słupie realizowanej konstrukcji [5, s. 556]

Rys. 37. Wolnostojąca drabina przewoźna [5, s. 555]

1 - imadło,
2 - śruba dociskowa,
3 - dźwignia śruby,
4 - łącznik rurowy z gwintem wewnętrznym

1 - słup,
2 - drabina zawieszona na słupie,
3 - konstrukcja dolnego podparcia drabiny,
4 - pomost,
5 - obejma z poręczą zabezpieczającą

1 - drabinka do wejścia na pomost,
2 - pomost,
3 - barierka,
4 - para kółek do przetaczania drabiny,
5 - rękojeści do unoszenia drabiny przy przetaczaniu

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

33

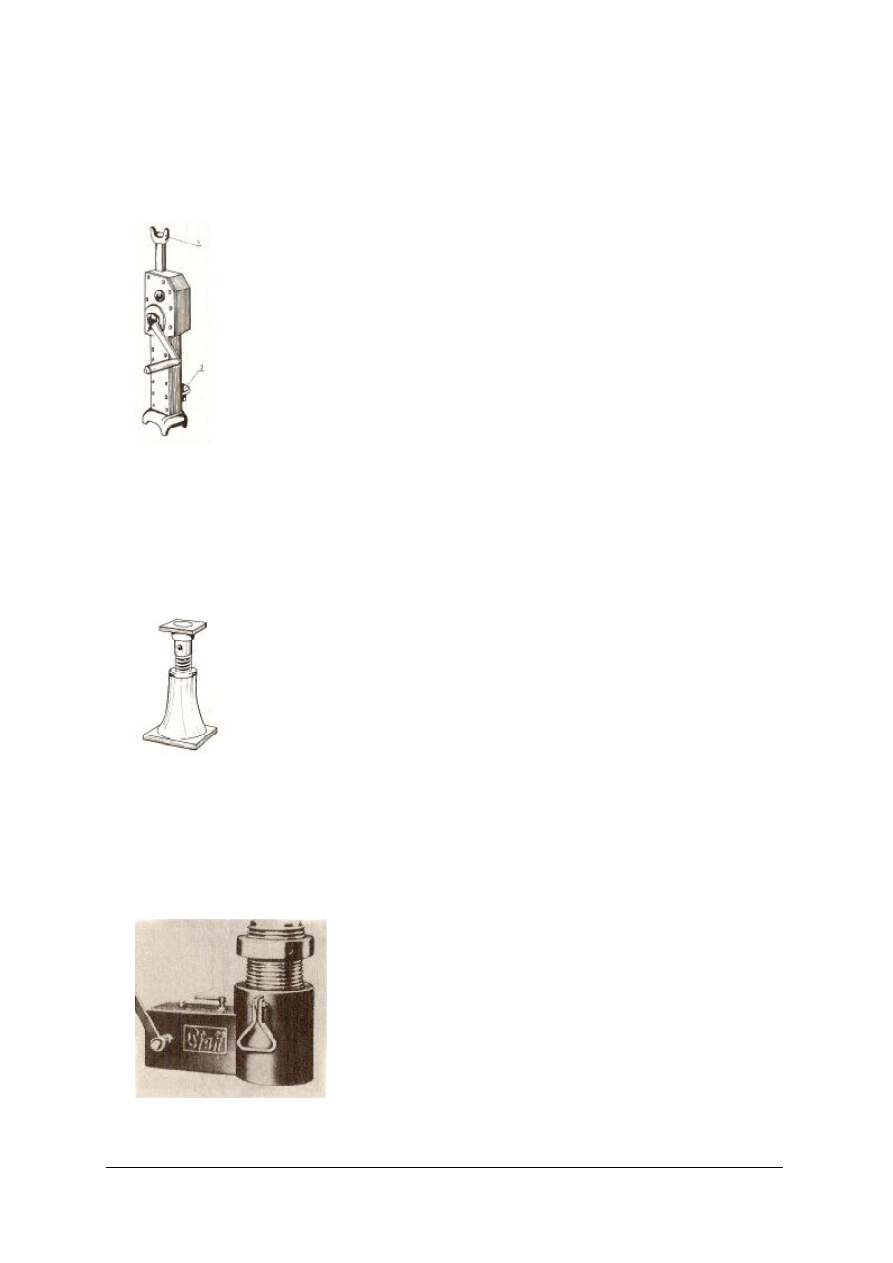

Dźwigniki stosuje się do podnoszenia konstrukcji na małe wysokości. W zależności od

mechanizmu napędzającego, dźwigniki mogą być zębatkowe, śrubowe lub hydrauliczne.

Pokazany dźwignik zębatkowy napędzany jest korbą. Zębatka zakończona koroną

i wyposażona w pazur wysuwa się z kadłuba podnosząc przemieszczaną konstrukcję albo na
koronie, albo na pazurze. Udźwig tego rodzaju dźwigników wynosi do 20 t.

Rys. 38. Dźwignik zębatkowy [6, s. 248]

Dźwignik śrubowy składa się ze śruby z pokrętłem i obudowy. Na rysunku pokazano otwór

w łbie śruby, w który wkłada się pokrętło (pręt stalowy). Szybkość podnoszenia dźwignikami
śrubowymi, jak również ich sprawność jest w porównaniu z dźwignikami zębatkowymi
mniejsza; są one natomiast samohamowne i nie wymagają zabezpieczeń (zapadek), jak
w dźwignikach zębatkowych.

Rys.39. Dźwignik śrubowy [6, s. 248]

Dźwigniki hydrauliczne używane są do podnoszenia elementów o dużej masie. Ich działanie

opiera się na zasadzie naczyń połączonych, w których ciśnienie wywierane przez tłok pompy
o małej średnicy przenosi się na tłok cylindra dźwignika o znacznej średnicy i przez to wytwarza
duże siły. Cieczą przenoszącą ciśnienie jest zazwyczaj olej. Dźwigniki hydrauliczne mają
udźwig do 200 t. Ich napęd może być ręczny lub elektryczny.

Rys. 40. Dźwignik hydrauliczny [6, s. 250]

1 - korona,
2 - pazur

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

34

Podczas eksploatacji dźwigników hydraulicznych ciśnienie oleju jest bardzo duże

(do 50 MPa). Dlatego ich stosowanie wymaga szczególnej ostrożności, ciągłej kontroli ciśnienia
w układzie i stanu przewodów olejowych.

Do regulacji konstrukcji podczas jej scalania bardzo pomocne są przeciągarki szczękowe.

W korpusie przeciągarki jest wmontowany mechanizm dźwigniowo-krzywkowy z dwiema
parami szczęk dociskowych, które przechwytują kolejno linę i przesuwają ją przez korpus
przeciągarki. Przeciągarkę mocuje się hakiem do elementów stałych, ucho liny łączy się
z przemieszczaną konstrukcją i wykonując dźwignią ruchy „pompujące” przeciąga się
konstrukcję.

Rys. 41. Przeciągarka szczękowa [6, s. 251]

4.3.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakich zasad należy przestrzegać przy zawieszaniu prefabrykatu na haku maszyny

montażowej?

2. Jakie sprzęty wykorzystuje się przy montażu konstrukcji budowlanych?
3. Przy jakich robotach wykorzystuje się poszczególne narzędzia i sprzęt montażowy?

4.3.3. Ćwiczenia


Ćwiczenie 1

Wpisz przeznaczenie przedstawionych na rysunkach narzędzi i sprzętu montażowego.

Sposób wykonania ćwiczenia

Nauczyciel przedstawi rysunki lub zdjęcia narzędzi i sprzętu montażowego. Twoim

zadaniem jest wypisanie do jakich czynności montażowych używa się poszczególnych urządzeń
i sprzętu. Swoją pracę przedstaw nauczycielowi oraz kolegom z grupy.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

35

Wyposażenie stanowiska pracy:

– rysunki lub zdjęcia urządzeń i sprzętu montażowego,
– przybory do pisania,
– arkusze papieru,
– literatura z rozdziału 6.

Ćwiczenie 2

Wypisz zasady jakich trzeba przestrzegać przy zawieszaniu prefabrykatu na haku maszyny.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zapoznać się rodzajami i użytkowaniem zawiesi montażowych,
2) zorganizować stanowisko pracy do wykonania ćwiczenia,
3) wypisać zasady,
4) zaprezentować wykonane ćwiczenie,


Wyposażenie stanowiska pracy:

– arkusz papieru formatu A2,
– przybory do pisania,
– literatura z rozdziału 6.

Ćwiczenie 3

Dobierz narzędzia i sprzęt montażowy do montażu żelbetowej płyty ściennej.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zapoznać się z rodzajami i przeznaczeniem sprzętu montażowego,
2) zorganizować stanowisko pracy do wykonania ćwiczenia,
3) wypisać sprzęt,
4) zaprezentować wykonane ćwiczenie,


Wyposażenie stanowiska pracy:

– arkusz papieru formatu A2,
– przybory do pisania,
– literatura z rozdziału 6.

Ćwiczenie 4

Dobierz narzędzia i sprzęt montażowy do montażu żelbetowego słupa o wysokości 9 m

kotwionego w stopie kielichowej.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zapoznać się z rodzajami i przeznaczeniem sprzętu montażowego,
2) zorganizować stanowisko pracy do wykonania ćwiczenia,
3) wypisać sprzęt,
4) zaprezentować wykonane ćwiczenie,

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

36

Wyposażenie stanowiska pracy:

– arkusz papieru formatu A2,
– przybory do pisania,
– literatura z rozdziału 6.

4.3.4. Sprawdzian postępów

Tak Nie

Czy potrafisz:
1) wymienić zasady jakich należy przestrzegać przy zawieszaniu

prefabrykatu na haku maszyny?

¨ ¨

2) określić przeznaczenie poszczególnych urządzeń montażowych?

¨ ¨

3) dobierać narzędzia i sprzęt do robót montażowych?

¨ ¨

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

37

5. SPRAWDZIAN OSIĄGNIĘĆ

INSTRUKCJA DLA UCZNIA

1. Przeczytaj uważnie instrukcję.
2. Podpisz imieniem i nazwiskiem kartę odpowiedzi.
3. Zapoznaj się z zestawem zadań testowych.
4. Test zawiera 20 zadań o różnym stopniu trudności. Są to zadania: otwarte, z luką

i wielokrotnego wyboru, prawda – fałsz.

5. Udzielaj odpowiedzi tylko na załączonej karcie odpowiedzi, stawiając w odpowiedniej

rubryce znak X lub wpisując prawidłową odpowiedź. W przypadku pomyłki należy błędną
odpowiedź zaznaczyć kółkiem, a następnie ponownie zakreślić odpowiedź prawidłową.

6. Test składa się z dwóch części o różnym stopniu trudności: I część – poziom podstawowy,

II część - poziom ponadpodstawowy.

7. Pracuj samodzielnie, bo tylko wtedy będziesz miał satysfakcję z wykonanego zadania.
8. Kiedy udzielenie odpowiedzi będzie Ci sprawiało trudność, wtedy odłóż jego rozwiązanie

na później i wróć do niego, gdy zostanie Ci czas wolny.

9. Na rozwiązanie testu masz 90 min.

Powodzenia !

ZESTAW ZADAŃ TESTOWYCH

Część I

1. Liny stosowane w pracach montażowych wyrabia się z drutu stalowego o średnicy::

a) 0,2 ÷ 1,0 mm,

b) 0,3 ÷ 1,5 mm,

c) 0,5 ÷ 2,0 mm,

d) 0,6 ÷ 3,4 mm.

2. Rysunek przedstawia:

a) sercówkę,

b) zacisk linowy,

c) krążek linowy,

d) zawiesie.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

38

3. Smarowanie lin przeprowadza się ręcznie lub mechanicznie, stosując smar podgrzany do

temperatury 70 ÷ 80 °C .

a) tak

b) nie

4. Liny jednozwite składają się z drutów jednakowej średnicy, splecionych spiralnie dookoła

………………………………………………….. ..

5. Masa obciążników przy kotwieniu wciągarki balastem powinna być większa od siły w linie o:

a) 1,5 raza,

b) 2 razy,

c) 2,5 raza,

d) 3 razy.

6. Zawiesie linowe dwucięgnowe stosuje się do belek o długości do:

a) 4 m,

b) 5 m,

c) 6 m,

d) 7 m.

7. Prace montażowe należy przerwać jeżeli prędkość wiatru przekracza.

a) 50 km/h,

b) 60 km/h,

c) 65 km/h,

d) 72 km/h.

8. Zawiesia linowe czterocięgnowe stosuje się do przekryć stropowych o powierzchni do:

a) 6 m

2

,

b) 10 m

2

,

c) 12 m

2

,

d) 15 m

2

.

9. Liny odciągowe do utrzymania i rektyfikacji pionowego ustawienia słupów należy stosować

przy słupach o masie …….……………………. i wysokości …………………...

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

39

10. Rysunek przedstawia żuraw.

a) gąsienicowy z wysięgnikiem bocznym,

b) wieżowy typu „Potain”,

c) samochodowy,

d) wieżowy typu „Mostostal”.

11. Wielokrążki służą do zmniejszenia siły ciągnącej.

a) tak

b) nie

12. Podczas podnoszenia elementu kierunek liny nośnej żurawia powinien być ……………...

13. Przebywanie pracowników między ścianą wykopu a żurawiem jest zabronione.

a) tak

b) nie

Część II

14. Wymień jakie oznaki uszkodzenia decydują o wycofaniu liny z użycia.

15. Narysuj tymczasowe połączenie liny za pomocą zacisków śrubowych.

16. Wymień podstawowe elementy kotwi drewnianych do kotwienia wciągarek.

17. Narysuj schemat olinowania zblocza dwukrążkowego.

18. Wymień zalety stosowania suwnic bramowych.

19. Narysuj sposób zakotwienia wciągarki w gruncie.

20. Wymień rodzaje dźwigników.

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

40

KARTA ODPOWIEDZI

Imię i nazwisko ……………………………………………………..


Dobieranie narzędzi, sprzętu i maszyn do robót montażowych


Zakreśl poprawną odpowiedź lub wpisz odpowiedzi.

Numer

pytania

Odpowiedzi

Punktacja

1

a

b

c

d

2

a

b

c

d

3

a

b

4

5

a

b

c

d

6

a

b

c

d

7

a

b

c

d

8

a

b

c

d

9

10

a

b

c

d

11

a

b

12

13

a

b

14

15

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

41

16

17

18

19

20

Razem

background image

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

42

6. LITERATURA

1. Mielczarek Z.: Nowoczesne konstrukcje w budownictwie ogólnym. Arkady, Warszawa 2003
2. Poradnik majstra budowlanego. Praca zbiorowa. Arkady, Warszawa 2003
3. Pyrak S., Włodarczyk W.: Konstrukcje budowlane. WSiP, Warszawa 1995
4. Pyrak S.: Konstrukcje z betonu. WSiP, Warszawa 2001
5. Rowiński L., Widera J.: Zmechanizowane roboty budowlane. Poradnik. Arkady, Warszawa

1976

6. Ziółko J.: Konstrukcje stalowe cz.2. Wytwarzanie i montaż. WSiP, Warszawa 1995


Wyszukiwarka

Podobne podstrony:
monter konstrukcji budowlanych 712[04] z1 2 01 n
monter konstrukcji budowlanych 712[04] z1 2 01 n
monter konstrukcji budowlanych 712[04] z1 2 03 u
monter konstrukcji budowlanych 712[04] z1 05 n
monter konstrukcji budowlanych 712[04] z1 08 n
monter konstrukcji budowlanych 712[04] z1 04 u
monter konstrukcji budowlanych 712[04] z1 2 12 n
monter konstrukcji budowlanych 712[04] z1 06 n
monter konstrukcji budowlanych 712[04] z1 09 u
monter konstrukcji budowlanych 712[04] z1 2 02 u
monter konstrukcji budowlanych 712[04] z1 04 n
monter konstrukcji budowlanych 712[04] z1 2 03 n
monter konstrukcji budowlanych 712[04] z1 11 n
monter konstrukcji budowlanych 712[04] z1 11 u
monter konstrukcji budowlanych 712[04] z1 08 u
monter konstrukcji budowlanych 712[04] z1 2 12 u
monter konstrukcji budowlanych 712[04] z1 2 02 n
monter konstrukcji budowlanych 712[04] z1 07 n

więcej podobnych podstron
