- Zwiększyć prędkość obrotową silnika do 3000 obr/min, następnie zdjąć nogę z pedału „gazu" i obserwować kształt stożka wytryskiwanego paliwa. W pewnej chwili stożek paliwa powinien zniknąć. Stan ten odpowiada odcięciu dopływu paliwa podczas jazdy z hamowaniem silnikiem.
- Wyłączyć zapłon i sprawdzić szczelność wtryskiwacza. Dopuszczalne przeciekanie zaworu wtryskiwacza: 2 krople paliwa na minutę.
■ Dalsze badania zlecić do warsztatu.
■ Regulator ciśnienia paliwa (10, rys. 2.222) może być naprawiany i sprawdzany w warsztacie.
■ Śrubę (9) przed wkręceniem smarować środkiem do zabezpieczania gwintów przed odkręceniem.
■ Wtyk (13) zabezpieczać bocznymi klamrami.
Rysunki 2.224 i 2.225
Sprawdzanie dolnej części układu prowadzić korzystając z rysunków 2.224 lub 2.225.
■ Położenie wkrętu regulacyjnego (1, rys. 2.224 lub 9, rys. 2.225) jest ustalone fabrycznie i nie może być zmieniane.
■ Jeżeli nie jest montowany filtr węglowy, króciec (6, rys. 2.224) powinien być osłonięty zaślepką.
■ Czujnika położenia przepustnicy (8, rys. 2.224 lub 2, rys. 225) nie można regulować ani też odzielnie wymieniać, a jedynie w komplecie z korpusem zespołu wtryskiwacza.
Q *; fi 7

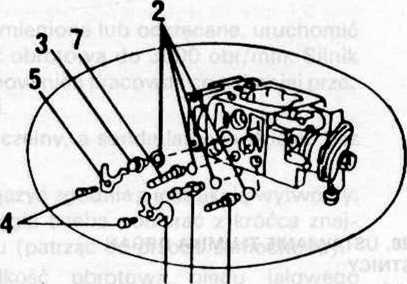

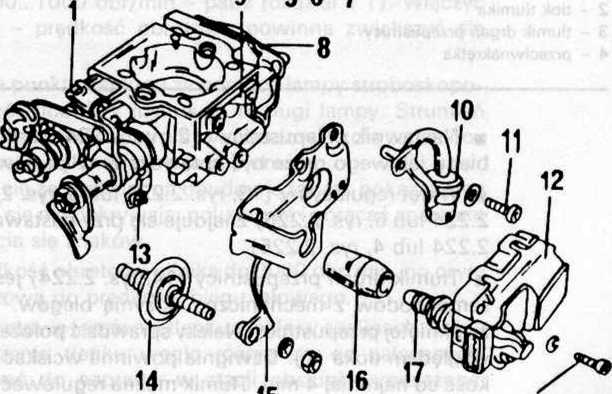

Rys. 2.224. ZESPÓŁ WTRYSKIWACZA UKŁADU MONO-JETRONIC
(część dolna)
15
1 - wkręt regulacyjny ustawienia
przepustnicy
2 - pierścień uszczelniający
3 - zaślepka
4 - śruba 3 N m
5 - zabezpieczenie
6 - króciec przewodu
7 - króciec przewodu
6 - czujnik położenia przepustnicy 9 - korpus zespołu wtryskiwacza ID - odprowadzenie wody
11 - śruba 6 N m
12 - nastawnik przepustnicy 1! - wkręt regulacyjny
14 - tłumik drgań przepustnicy
’5- uchwyt - osłona gumowa
17 - wyłącznik przepustnicy
18 - śruba 6 N m
