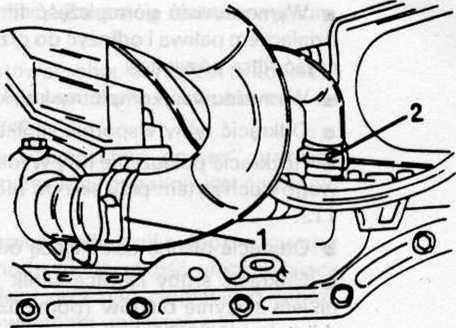

Rys. 2.7. ZAMOCOWANIE PRZEWODÓW PŁYNU CHŁODZĄCEGO (1) I (2) W SILNIKU SZESNASTOZAWOROWYM (zaciski można przeciąć i zastąpić zaciskami skręcanymi śrubami)

■    Zdjąć przewody elastyczne: chłodnica-głowica cylindrów, chłodni-ca-pompa płynu chłodzącego i chłodnica-zbiornik wyrównawczy. Zdemontowane przewody odpowiednio oznaczyć.

■    Rozkręcić zamocowanie i wyjąć chłodnicę wraz z osłoną i wentylatorem.

■    Odłączyć przewody elektryczne od alternatora.

■    Odłączyć przewód od regulatora ciśnienia paliwa w fazie nagrzewania silnika.

■    Odłączyć przewód od czujnika ciśnienia oleju 1,8 bara.

■    Odłączyć przewód czujnika temperatury oleju.

■    Odłączyć przewód środkowy wysokiego napięcia od rozdzielacza zapłonu.

■    Odłączyć wtyk boczny od rozdzielacza zapłonu.

■    Odłączyć czujnik temperatury, sterujący wskaźnikiem temperatury.

■    Odłączyć przewód wyłącznika termiczno-czasowego. Oznaczyć odpowiednio przewody.

■    Odłączyć przewód zaworu stabilizujący bieg jałowy.

■    Odłączyć przewód czujnika ciśnienia oleju 0,3 bara.

■    Odłączyć przewód masowy od pokrywy głowicy.

■    Odłączyć przewód wtryskiwacza rozruchowego.

■    Odłączyć przewód zaworu dodatkowego powietrza.

■    Odłączyć przewody rozrusznika.

■    Zdemontować przewody elastyczne płynu chłodzącego z przewodu sztywnego oraz z nagrzewnicy.

■    Zdemontować przewód płynu chłodzącego z głowicy cylindrów.

■    Zdemontować siłownik mechanizmu sterowania sprzęgłem i pozostawić zawieszony na przewodzie przy podwoziu.

■    Odłączyć cięgno od krzywki regulującej prędkość „szybkiego" biegu jałowego i uwolnić z uchwytu. Nie usuwać zapinki mocującej z pancerza cięgna.

■    Wymontować wtryskiwacz rozruchowy z kolektora ssącego. Nie należy odłączać przewodów paliwa.

■    Wymontować przewody podciśnieniowe łączące urządzenie wspomagające z kolektorem ssącym.

■    Wymontować przewód łączący.

■    Wymontować zawór biegu silnika rozgrzanego. Nie należy odłączać przewodów paliwa.

%

■    Wymontować przewód odpowietrzający od obudowy filtru powietrza.
