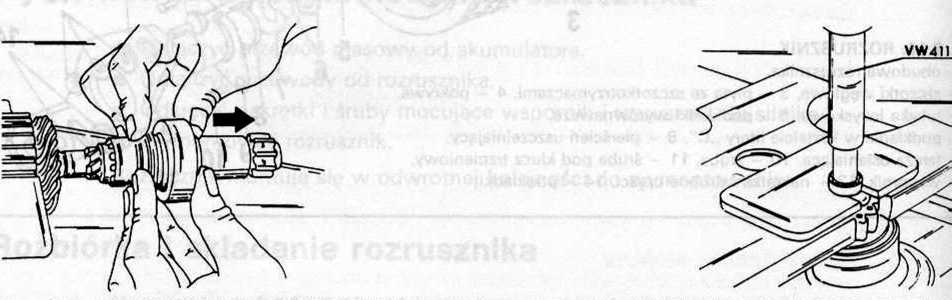

Rys. 8.17. PRZED WYMONTOWANIEM PIERŚCIE SPRĘŻYSTEGO ZSUNĄĆ PIERŚCIEŃ OPOROWY W KIERUNKU POKAZANYM STRZAŁKĄ
Rys. 8.18. ZDEJMOWANIE ZESPOŁU SPRZĘGAJĄCEGO Rys. 8.19. WCISKANIE PIERŚCIENIA OPOROWE! Z WAŁKA WIRNIKA NA PIERŚCIEŃ SPRĘŻYSTY
Kolejność czynności montażu jest odwrotna do kolejności demontażu. Długość szczotek powinna wynosić co najmniej 13 mm. W przypadku wymiany szczotek stare szczotki należy pokruszyć, a końce przewodów oczyścić. Przewody wprowadzić w nowe szczotki i przylutować. Dodatkowo należy zwracać uwagę na następujące sprawy.
■ Nałożyć zębnik na wałek, po czym wcisnąć pierścień oporowy i zabezpieczyć pierścieniem sprężystym. Pierścień oporowy należy ułożyć na płycie prasy (rys. 8.19), a następnie wcisnąć pierścień sprężysty.
■ Wymienić tulejkę w pokrywie. Wypchnięcie zużytej tulejki jest proste, natomiast przed wciśnięciem nowej pokrywy należy w ciągu 5 minut nagrzewać w gorącym oleju.
■ Przed zamontowaniem dźwigni wyłączającej sprawdzić swobodę ruchu popychacza.
■ Pokryć masą uszczelniającą „D3” miejsca pokazane na rysunku 8.20.
■ Luz wzdłużny wirnika powinien mieścić się w granicach od 0,1 mm do 0,3 mm. Luz reguluje się podkładkami dystansowymi zakładanymi pomiędzy tulejkę i podkładki w kształcie litery „C".
