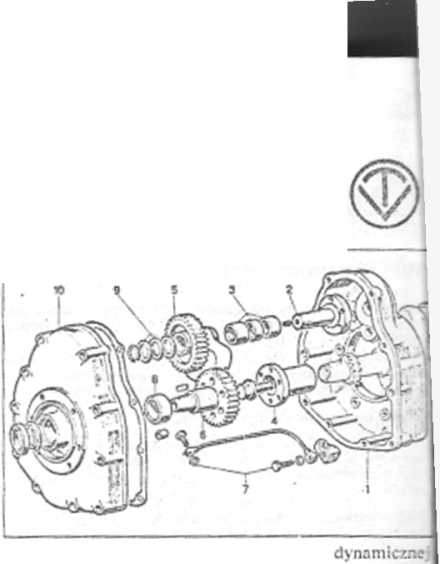

Rys. 43. Części urządzenia do równowagi

Ol SILNIK

URZĄDZENIE DO RÓWNOWAGI DYNAMICZNEJ

Dostarcza się na oddzielne zamówienie i siosuie się w przypadkach kiedy iest potrzebne dokładniejsze zrównoważanio sił bezwładności powstających w wyniku ruelui posuwisto-/w rolnego tłoka i korbowodu. Wbudowuje się na kadł ubie silnika po stronic rozrządu i otrzymuje napęd od wału korbowego za pośrednictwem kołu zębatego.

Części oznaczone na rysunku 43:

1 — skrzynka, 2 — sworzeń przeciwciężaru, 3 — tulejka i wałki dyastnnsowe, 4 — kołnierz. 5 — koło zębate /. przeciwciężarem, 6 — przedłużacz. 7 — /tycze z uszczelki}, $ — tulejka z wałkami. 9 — tulejki oporowe, 10 — pokrywa.

Kontrola

— Na kołnierzu skrzynki urządzenia do równowagi dynamicznej znajduje się otwór średnicy 1! mm (E na rys. 44). który pokrywa się zc skrzynka (1)1 umożliwia przepływ oleju do smarowania koł zębatych. Specjalna uczczcika między kadłubem silnika i skrzynki} wykonuje się pojedynczo.

— Śruby mocujące sworzeń przeciwciężaru należy dociągnąć i zabezpieczyć spawaniem piw' rowym. Sworzeń (2) zc średnicą znamionową 24.99 mm nie powinien się zużyć ponad 0.03—0.05 mm. W przypadku nadmiernego zużycia trzeba zamienić sworzeń i tulejki z wałkami przeciwciężaru wkładając

tulejkę dystansową.

— Jeżeli na kołach zębatych pojawią się pęknięcia lub ślady zużycia, wówczas trzeba ich zamienić. Czopy stożkowe, kanały klinowe i gwinty nic powinny wykazywać zużycie i odkształcenia.

— Pierścień uszczelniający skrzynkę lub pokrywę (10) nie powinien mieć rys, przepalonych krawędzi i powinien wykazywać dobrą sprężystość.

— Tulejki oporowe (9) nic powinny być zużyte lub odkształcone, ponieważ to wpływa na luzv’osiowc przeć iwcięża rów.

Koła zębate s przeciwciężarami różnych silników z

tej samej serii nie mogą być wzajemnie wymieniane

Z powodu różnicy mas.

WYPOSAŻENIE ELEKTRYCZNE

Na oddzielne zamówienie dostarczane są następujące urządzeniu elektryczne:

1) Urządzenie do rozruchu elektrycznego z rozrusznikiem i alternatorem do ładowaniu akumulatora.

2) Urządzenie do rozruchu elektrycznego z generatorem do ładowania akumulatora (tylko dla LDA 91—96—97).

3) Urządzenie do oświetlenia z alternatorem do ładowania akumulatora.

4) Urządzenie do oświetlenia z alternatorem bez ładowania akumulatora.

Charakterystyki

— Wymagany akumulator 54—75 Ah.

— Regulator Ducati 12 V.

— Alternator Ducati 90 W—12 V.

-- Rozrusznik elekrye/ny U KS firmy Bosch lub remsa.

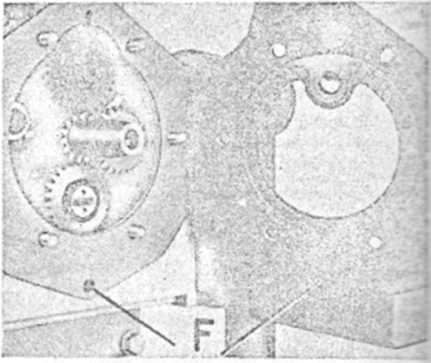

Rys. 44. Otwór do przepływu oleju smarującego urządzenie do równowagi dynamicznej

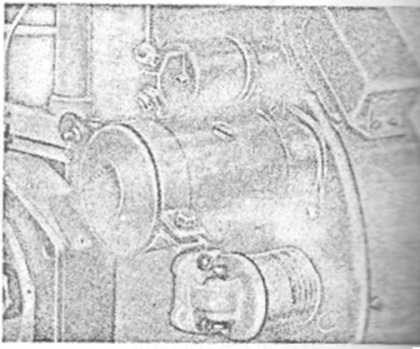

Rys. 45. Usytuowanie rozrusznika elektrycznej:
