PODRĘCZNIK WARSZTATOWY

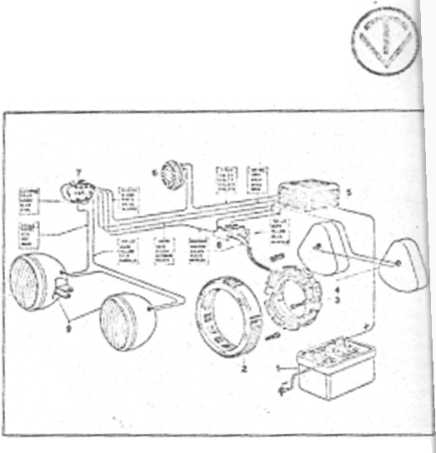

Rys. 54. Alternator włączony w obwód oświetlenia i ładowania akumulatora


Ol SILNIK

L RZt-OZI NI \ OSWlP.TLF.MOWr. Z ALTKKNA 1’OKI-M

Chuntkteryi t yki Alternator firmy Dncati:

Napięcie

V

Moc

i ł adowanie

Prąd

•v

akumulatora

6

36

bez

przemień n>

36

bez

przemienny

6 mieszane*

.

z‘*

stały

' 7. grupą prostownika i regulatora. " Przewiduje siv‘ akumulator I# Ah.

Kontrola urządzeń do ładowaniu akumulatora

Podłączyć światła na całkowitą moc 36 — 40 W i uruchomić silnik do obrotów 3000 obr/mln.

Napięcie powinno wynosić około 7 V. a to można skontrolować na podstawie dobrego światła żarówek.

Zdjąć kabel z dodatniej końcówki akumulatora i podłączyć amperomierz ptądu stałego z zakresem pomiarowym 5—10 A.

Przy przerwanym przepływie prądu skontrolować bezpiecznik wewnątrz regulatora

Czyści oznaczone na rysunku 54:

1 — akumulator, 2 — wirnik. 3 — stator. 4 — tylne świniła, 5 — regulator. 6 — sygnał dźwiękowy (syrena!. 1 — wyłącznik, 8 — płvia rozdzielcza, 9 — rei lektury przednie.

Kontrola urządzeń do ładowania akumulatora

Należy wykonać tylko pierewsze badanie poprzedniego urządzenia. Alternator zasila bezpośrednio lampy i w len sposób napięcie jest regulowane zastosowanym obciążeniom, które nigdy nie powinno przekroczyć 40

Większe obciążenie doprowadza do tego, źcżarówki słabiej świecą, powiększa się napięcie i zmniejsza sic trwałość.

Części oznaczone na rysunku 55:

I — wirnik, 2 — stator. 3 — tylne światła. 4 — wyłącznik. 5 — płyta rozdzielcza. 6 — reflektory przed-

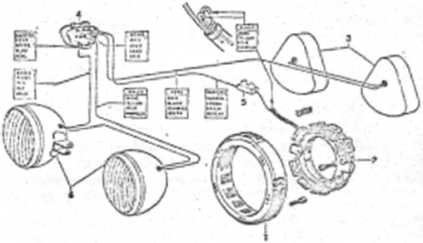

Rys. 55. Alternator włączony w obwób oświetlenia bez łabowania akumulatora
